气动系统使用气液转换器的优势与局限
在现代工业自动化中，气动系统扮演着至关重要的角色。它以其高效、可靠、易于维护等优点，广泛应用于各种机械设备中。
而其中，气液转换器（也称作气液转换装置）作为一种关键组件，正逐渐成为气动系统中不可或缺的一部分。

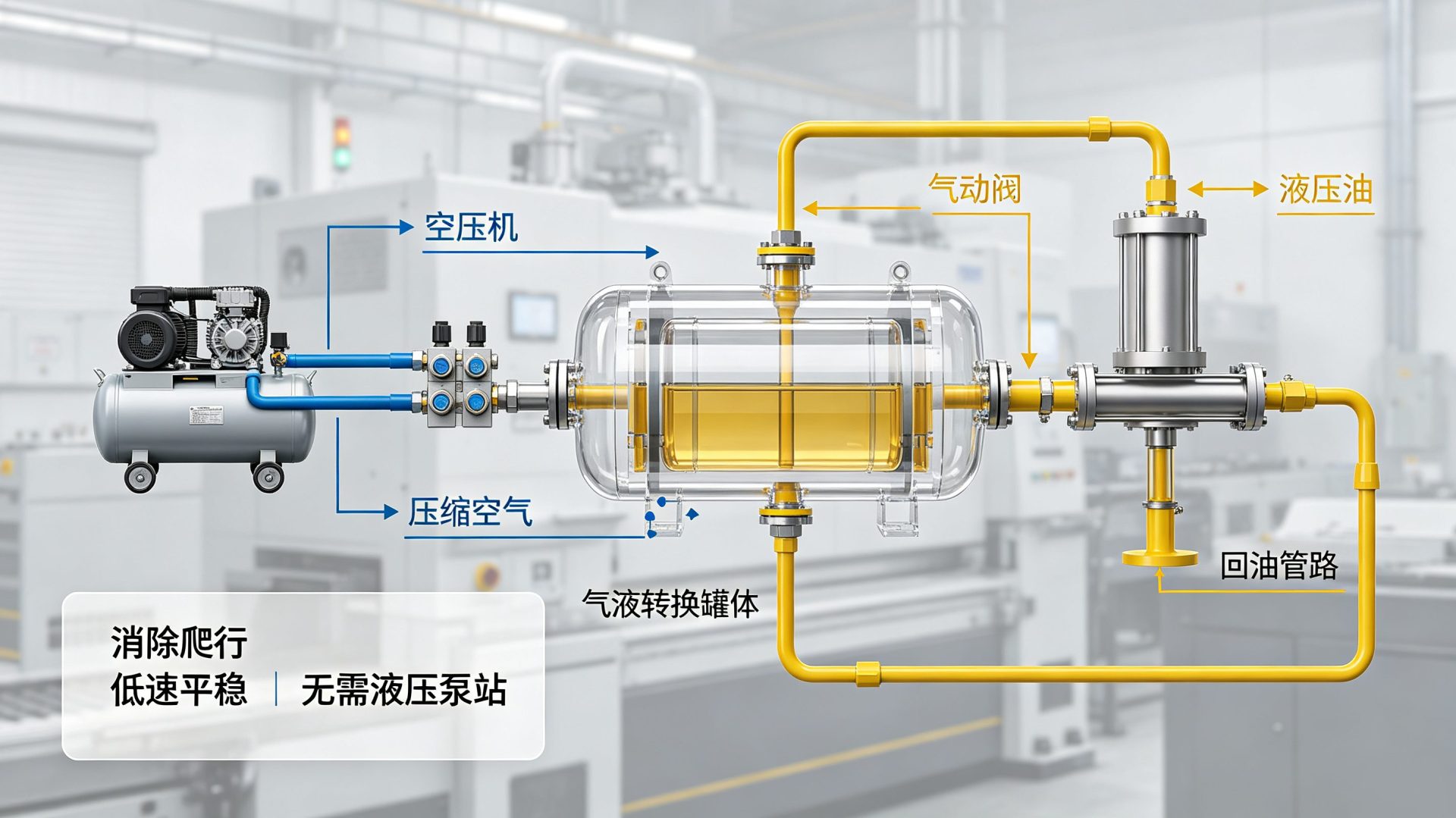

在气动系统中引入“气液转换器”（或称气液转换装置），是将气动系统的低压、大流量特性与液压系统的高压、小流量优势进行桥接的一种常见做法。
其核心目的是利用已有的工业压缩空气网络，驱动液压执行机构，以实现两者优势的互补。
气液转换器是气动系统低速平稳控制的理想解决方案，尤其适合需要精确速度控制但又不想使用复杂液压系统的应用场景。
选型时应根据负载大小、速度要求、控制精度和工作环境综合考虑：

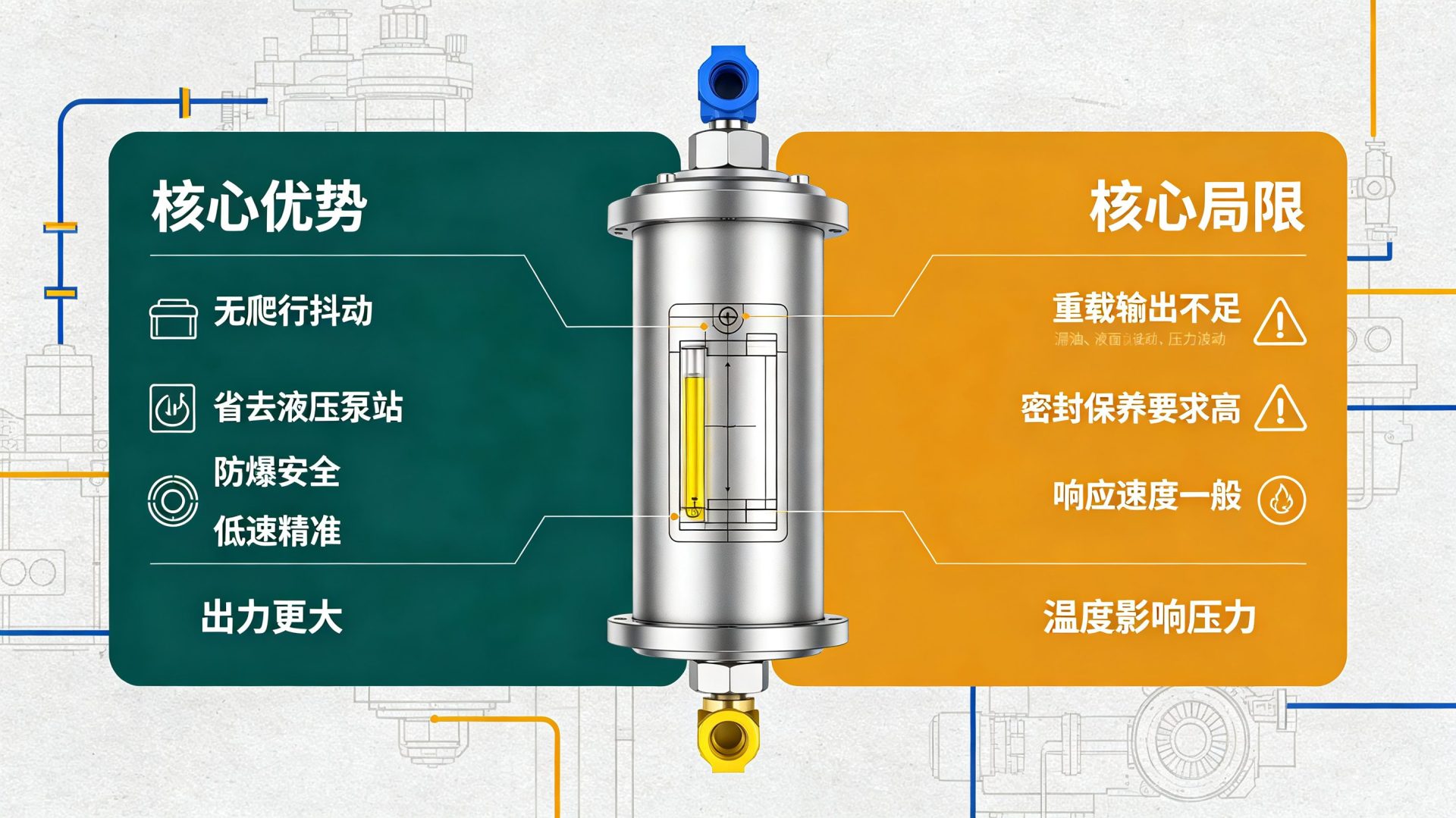

一、核心优势
1.解决气动系统的低速稳定性问题
- 消除空气可压缩性导致的 “爬行”“抖动” 现象，实现 <50mm/s 的平稳低速运动
- 液压油的不可压缩性使执行元件（油缸）在启动或负载变化时保持恒定速度，能实现运动平稳、定位精度高的控制
- 适用于精密切割、精密进给等对速度稳定性要求高的场合
2.简化系统设计，降低成本
- 无需复杂庞大的液压泵站与冷却系统，仅需压缩空气源即可工作
- 保留气动系统的配管简单、维护方便、成本低、适应性强等优势
- 避免纯液压系统的油液泄漏、油温升高和能耗大等问题
- 气液装置通常比完整的液压系统更紧凑，适合空间有限的应用场景
- 可与气动仪表无缝集成，构建气液结合的自动控制系统
3.提升控制性能
- 实现中间停止、点动送进、急停等气动系统难以精确完成的动作
- 特别适合摆动气缸的缓速驱动，解决旋转执行元件低速不稳定问题
- 通过调节气压，可以实现精确控制，适用于需要精细控制的应用
- 油温稳定，空气不易混入油中，效率高，获得稳定的移动精度
4.安全可靠，适应性强
- 继承气动系统的本质安全特性，适用于易燃易爆环境
- 结构简单，工作可靠，无复杂运动部件，零件磨损小
- 多种规格可选，可根据不同负载和速度要求灵活配置
5.高效出力，应用广泛
- 气液转换器能将压缩空气的压力转换为更高的液压压力，从而实现远超气压的出力
- 适用于精密控制系统、重型机床、汽车、船舶和航空等需要高精度、高输出力的领域
二、核心局限
尽管优势显著，但气液转换器也存在一定的技术和使用局限，主要体现在输出能力、精度和维护要求上：
1.功率与精度限制（性能局限）
输出力受限：相比于独立的液压系统，气液转换器的驱动器输出力通常较小，无法满足极大功率和高负载的需求。
定位精度较低：由于转换过程中的气体压缩性和流量控制的限制，定位精度和响应速度通常不及专用液压系统，特别是在需要高精度定位的场合表现不佳。
2.系统维护与设计复杂度（操作局限）
密封和过滤要求高：气液转换装置对油液的过滤和密封要求非常严格。任何油液泄漏回气路或气体混入油中都会严重影响性能，导致噪声、冲击或“爬行”现象。
安装缓冲装置：需在进气口安装缓冲装置防止液面波动和油沫飞溅
储油量要求：为了保证液压缸的平稳运行，气液转换器的储油量通常需要大于液压缸容积的1.5倍以上，否则无法满足行程要求。
周期更替：对油液清洁度要求较高，需定期检查和更换液压油
3.响应性与适用场景限制（环境局限）
响应性较差：在负载变化剧烈或需要快速响应的场合，气液转换器的泵（或马达）响应性较差，不适用于需要连续大量供油或压力波动要求严苛的场合。
速度不稳定：在负载变化时，系统压力可能会波动，导致进给速度不稳定，尤其是当油中混有气体时，容易产生不稳定的进给现象。
液压回路：需注意转换器内的液面高度，防止空气进入液压回路
温度影响：气压和液压都受温度变化的影响，可能导致压力不稳定，需要额外的温度补偿措施。

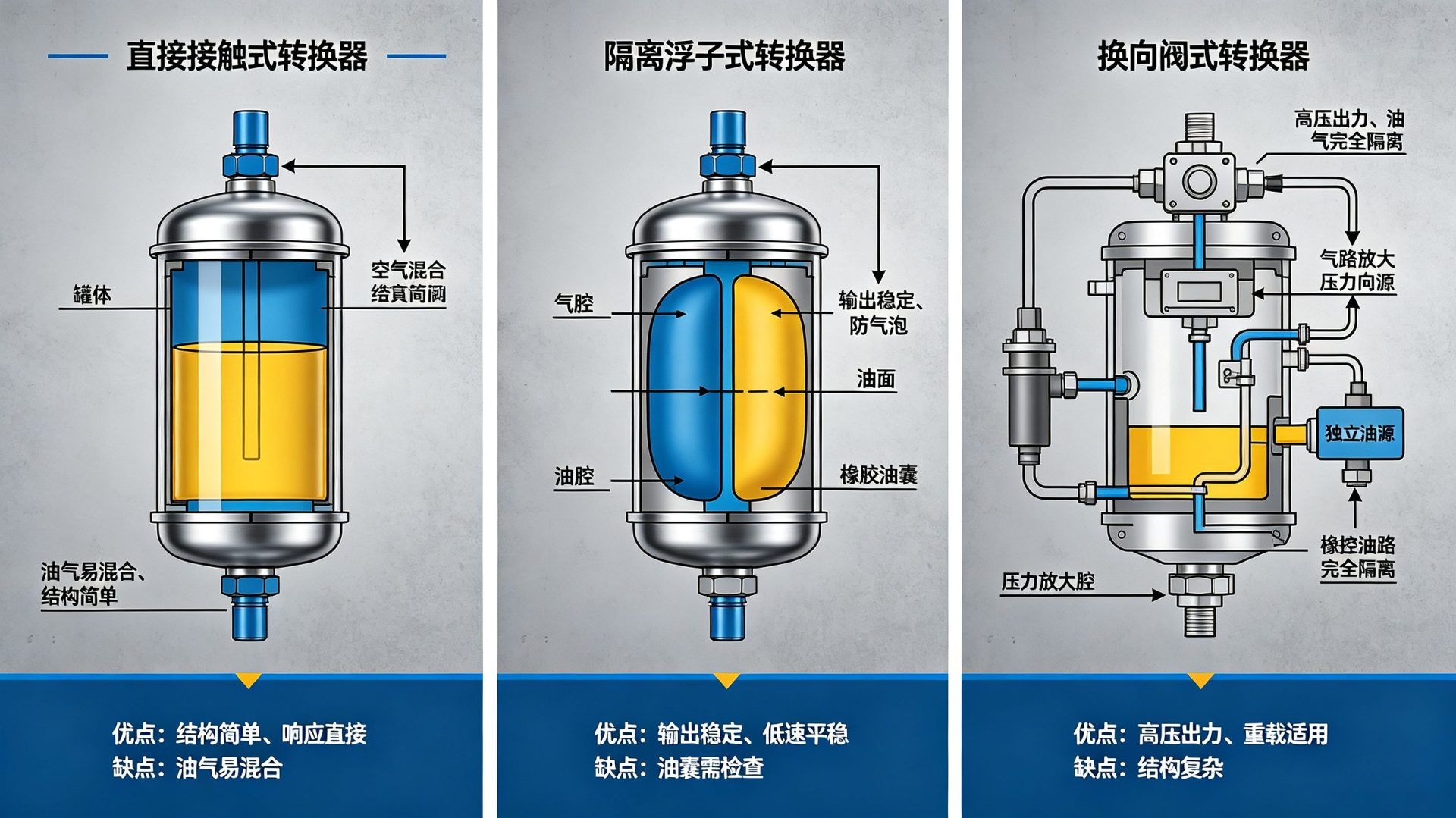

三、气液转换器类型与适用场景对比
| 类型 | 工作原理 | 优势 | 局限 | 适用场景 |
| 直接接触式 | 压缩空气直接作用于液压油面，同压力转换 | 结构最简单，成本最低，无需额外油源 | 油气易混合，压力无放大 | 一般低速平稳控制，如精密输送 |
| 隔离式（油囊 / 浮子） | 气体与油液通过弹性膜 / 浮子隔离 | 防止油气混合，输出稳定 | 结构稍复杂，成本略高 | 对油液清洁度要求高的场合 |
| 换向阀式 | 气控液压换向阀，气液不接触 | 可实现压力放大，防止油气混合 | 需额外配备液压油源 | 高压控制，需要压力放大的场合 |

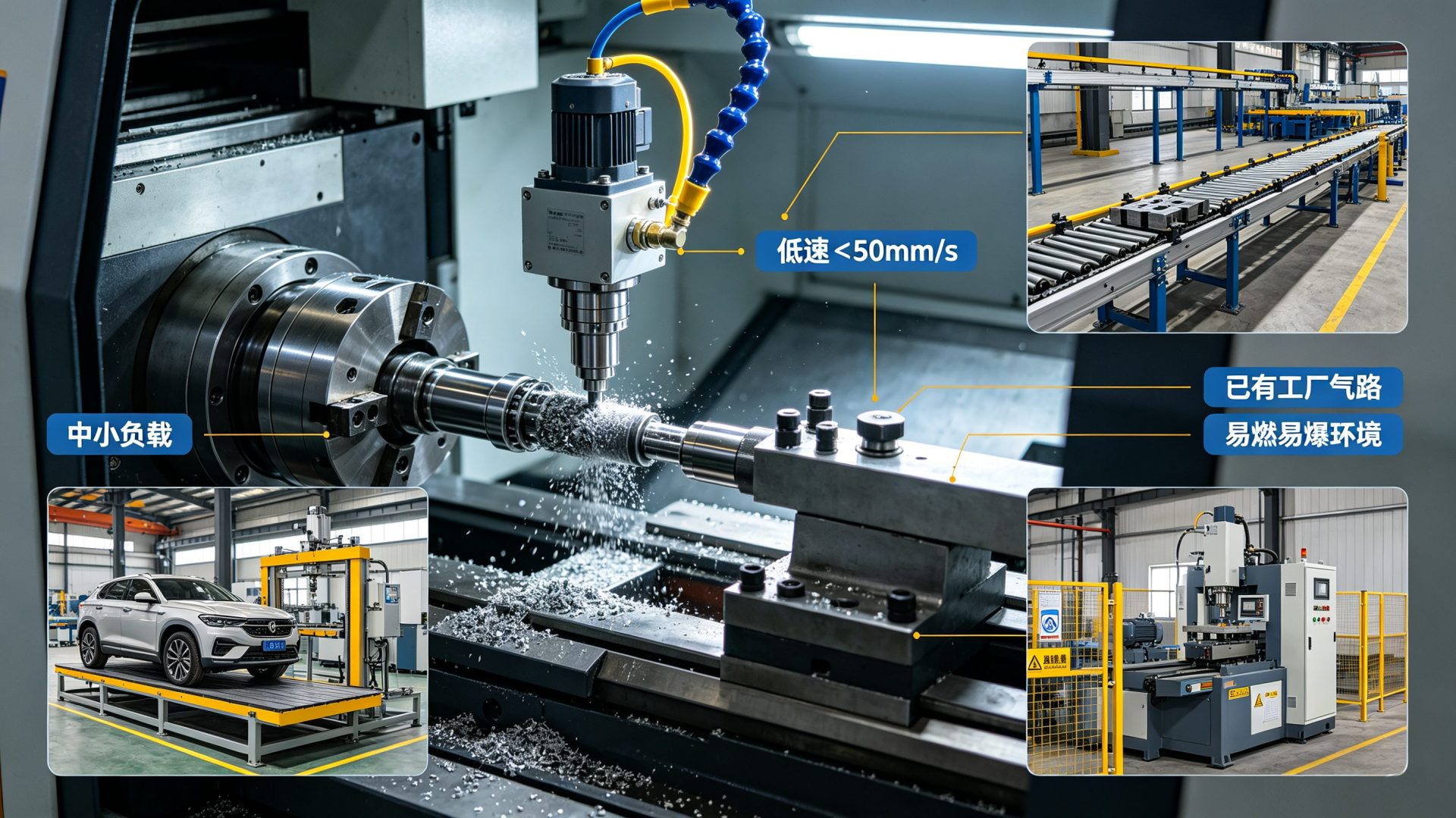

四、适用场景
基于上述分析，气液转换器最适合应用于中小功率、对安全性要求高、且已有压缩空气网络的环境。典型应用包括：
- 金属加工中心：利用车间的压缩空气驱动液压主轴或液压刀具，实现高功率切削
- 机床和测试机：需要平稳、低速运动的试验机加载系统
- 自动化生产线：需要克服气动冲击、实现平稳输送的场合
五、选型建议
气液转换器是气动系统低速平稳控制的理想解决方案，尤其适合需要精确速度控制但又不想使用复杂液压系统的应用场景。选型时应根据负载大小、速度要求、控制精度和工作环境综合考虑：
- 低速平稳控制（<50mm/s）、中等负载（<10 吨）、需要中间停止功能 → 优先选择气液转换器
- 高速运动、轻负载 → 选择纯气动系统更经济高效
- 重载（>10 吨）、高压需求 → 考虑气液增压缸或纯液压系统
- 对油液污染敏感、需长期稳定运行 → 选择隔离式气液转换器
总结：合理使用，方能发挥最大价值
在工业自动化不断发展的今天，气液转换器作为气动系统中的重要组件，其价值不容忽视。然而，技术的进步与应用的多样化，也促使我们不断探索更高效、更灵活的解决方案。
气动系统中使用气液转换器，不仅能够提升效率、增强稳定性，也能简化系统设计，降低维护成本。
但与此同时，其高成本、操作复杂性以及应用场景的限制，也要求我们在实际应用中做出合理选择。
气液转换器结合了气动系统的快速响应和液压系统的高输出力，但同时也面临着压力限制和系统复杂性的挑战。在选择时，需要根据具体应用需求来权衡其优缺点。
