液压改气动输出力不足解决方案

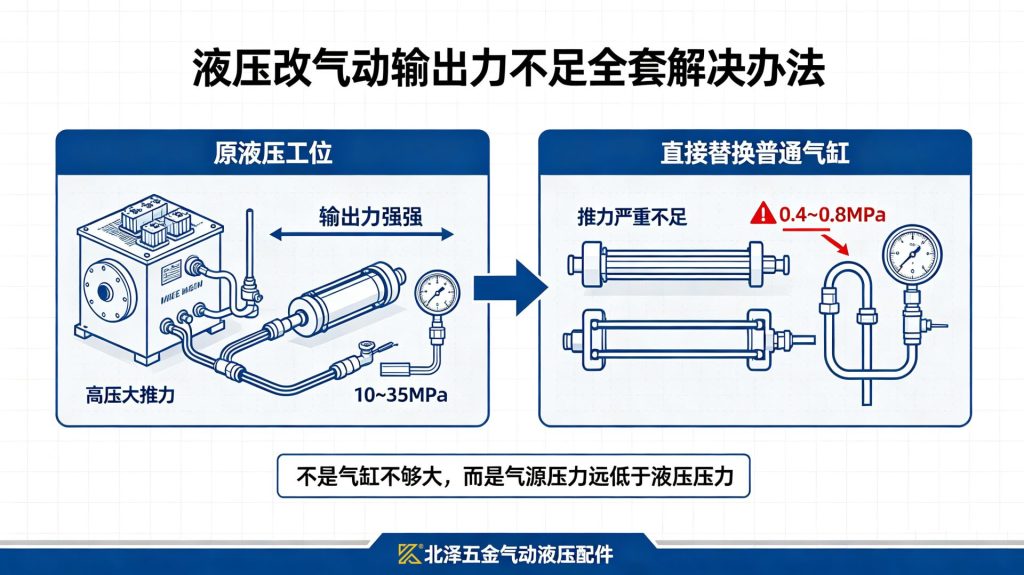

液压系统和气动系统在工业自动化中广泛应用，但随着设备升级或需求变化，许多工程师会面临一个棘手的问题：液压系统改气动系统后，输出力不足。

这个问题涉及多个技术细节和系统设计的考量，需要结合实际工况进行系统性评估和设计。

液压改气动：输出力不足的解决方案

核心：增大气缸缸径是最直接、最常用的弥补输出力不足的手段，但并非唯一方案，通常需要结合压力优化、结构选型等综合措施。

---

一、为什么气动系统输出力通常小于液压系统？

液压系统依赖液体传递动力，其输出力主要取决于泵的输出压力和缸体的面积。

而气动系统则依靠压缩空气，输出力主要与气缸的直径和气压有关。

在实际应用中，许多企业会从液压系统切换到气动系统，以降低噪音、简化维护、提高安全性等。

然而，切换后输出力不足，往往是因为气动系统无法匹配原有液压系统的性能。

项目	液压系统	气动系统
工作压力	通常 10~35 MPa（甚至更高）	通常 0.4~0.8 MPa（工业标准为0.6 MPa）
动力介质	液压油（不可压缩）	压缩空气（可压缩）
输出力公式	F = P × A	同左，但P小很多

核心原理：

• 液压系统典型工作压力：10–25 MPa
• 气动系统典型工作压力：0.5–0.7 MPa（5–7 bar）

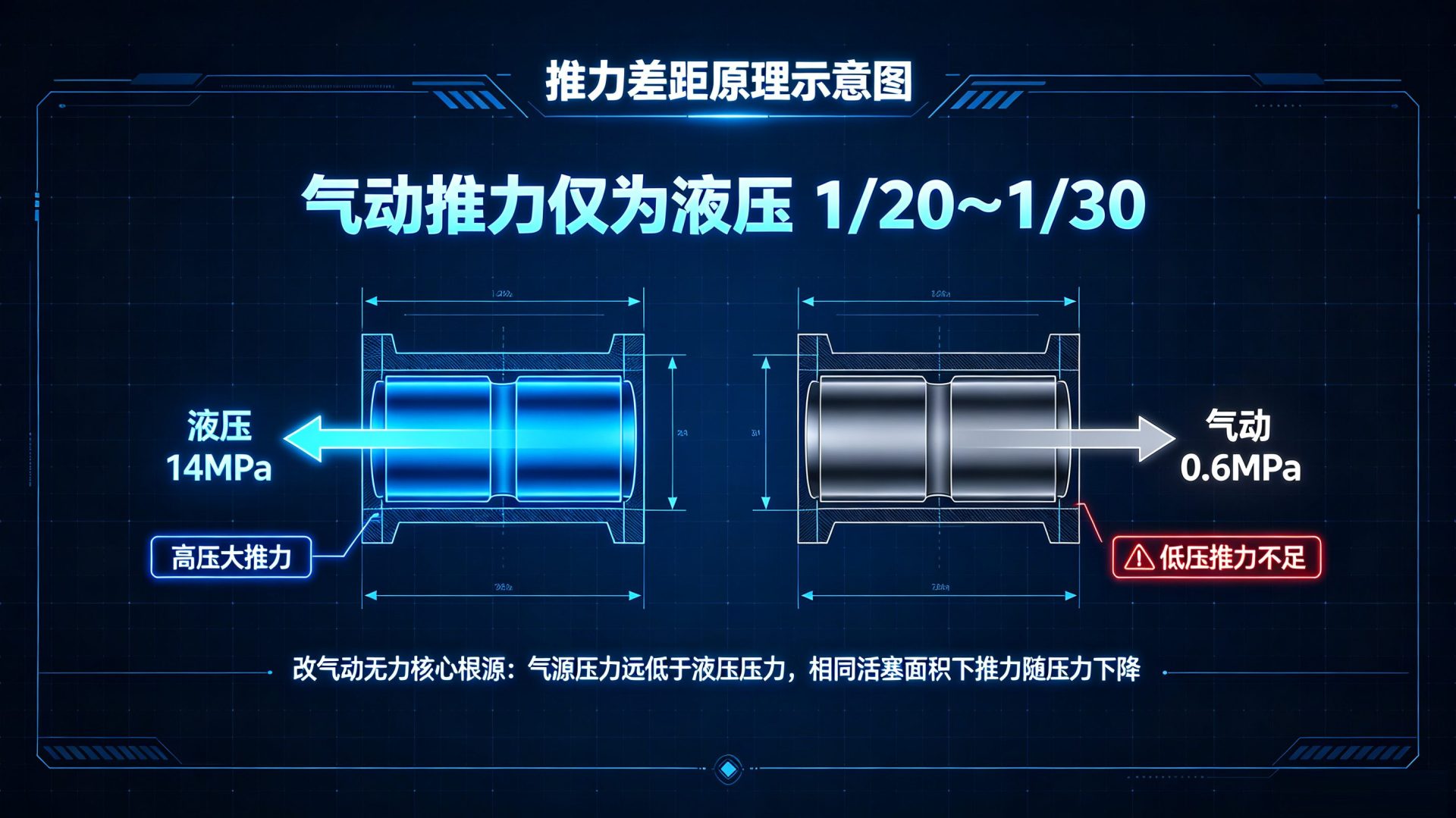

在相同缸径下，气动输出力仅为液压的 1/20～1/30，因此改气动后普遍会出现输出力不足。

---

二、具体解决办法（按优先级排序）

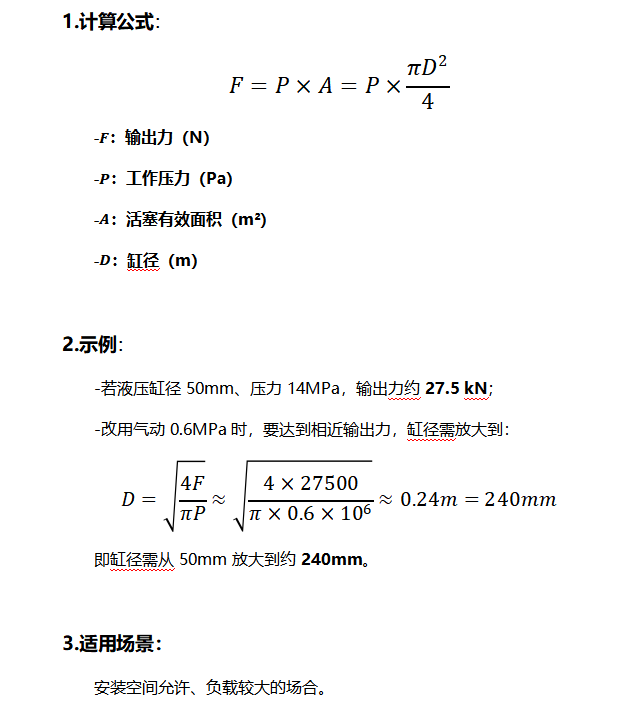

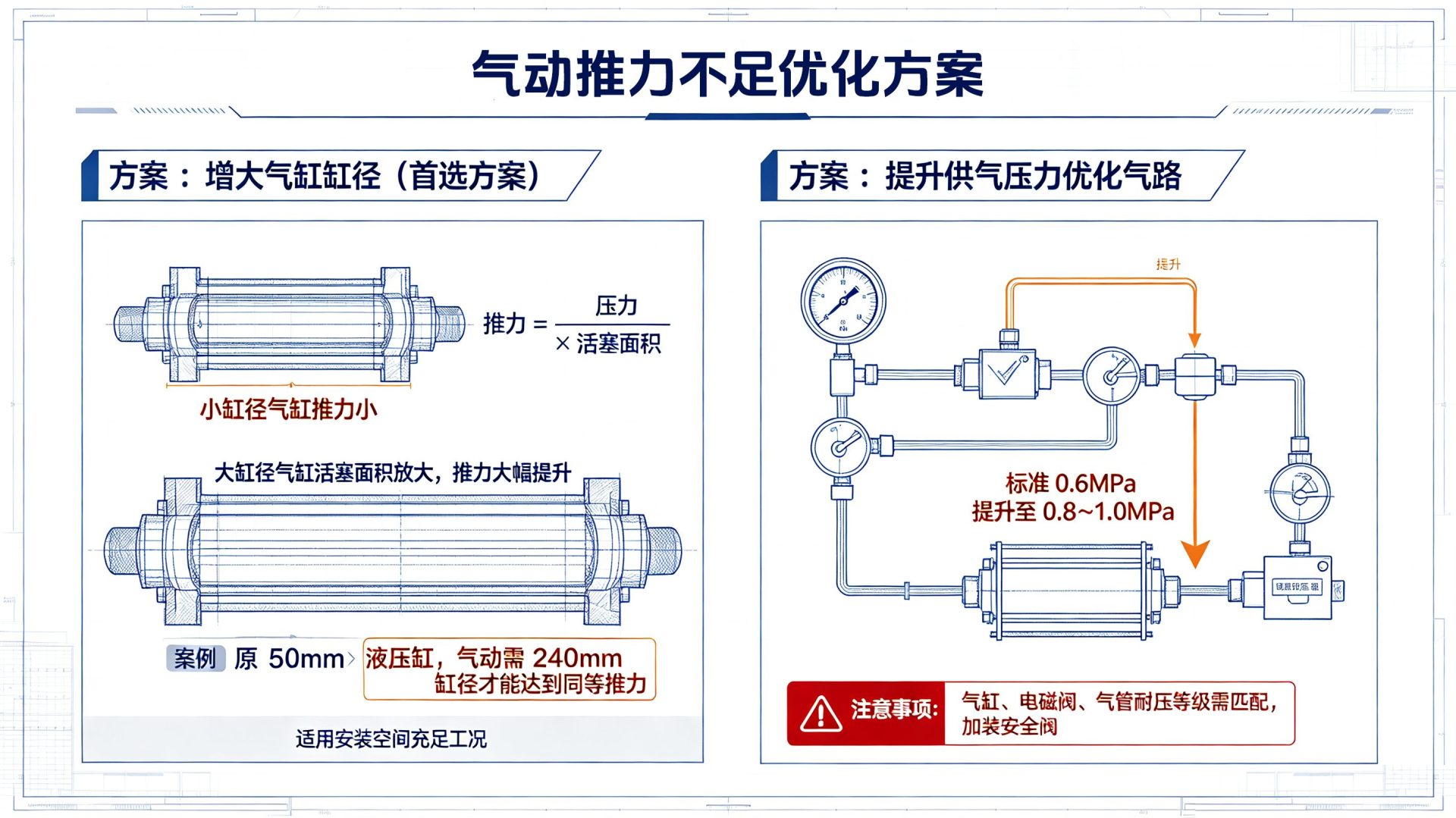

（一）增大气缸缸径（最直接有效）

（二）提高供气压力（在安全范围内）

虽然气动系统中压缩空气的压力通常低于液压系统，但可以通过提高系统压力来增加输出力。

1.气动系统常见上限：0.8–1.0 MPa（8–10 bar）

2.注意：

• 所有元件（气缸、阀、管路、接头）必须支持该压力等级；
• 需升级气源处理组件（过滤器、减压阀、油雾器）；
• 过高压力会增加能耗、噪音和元件磨损。

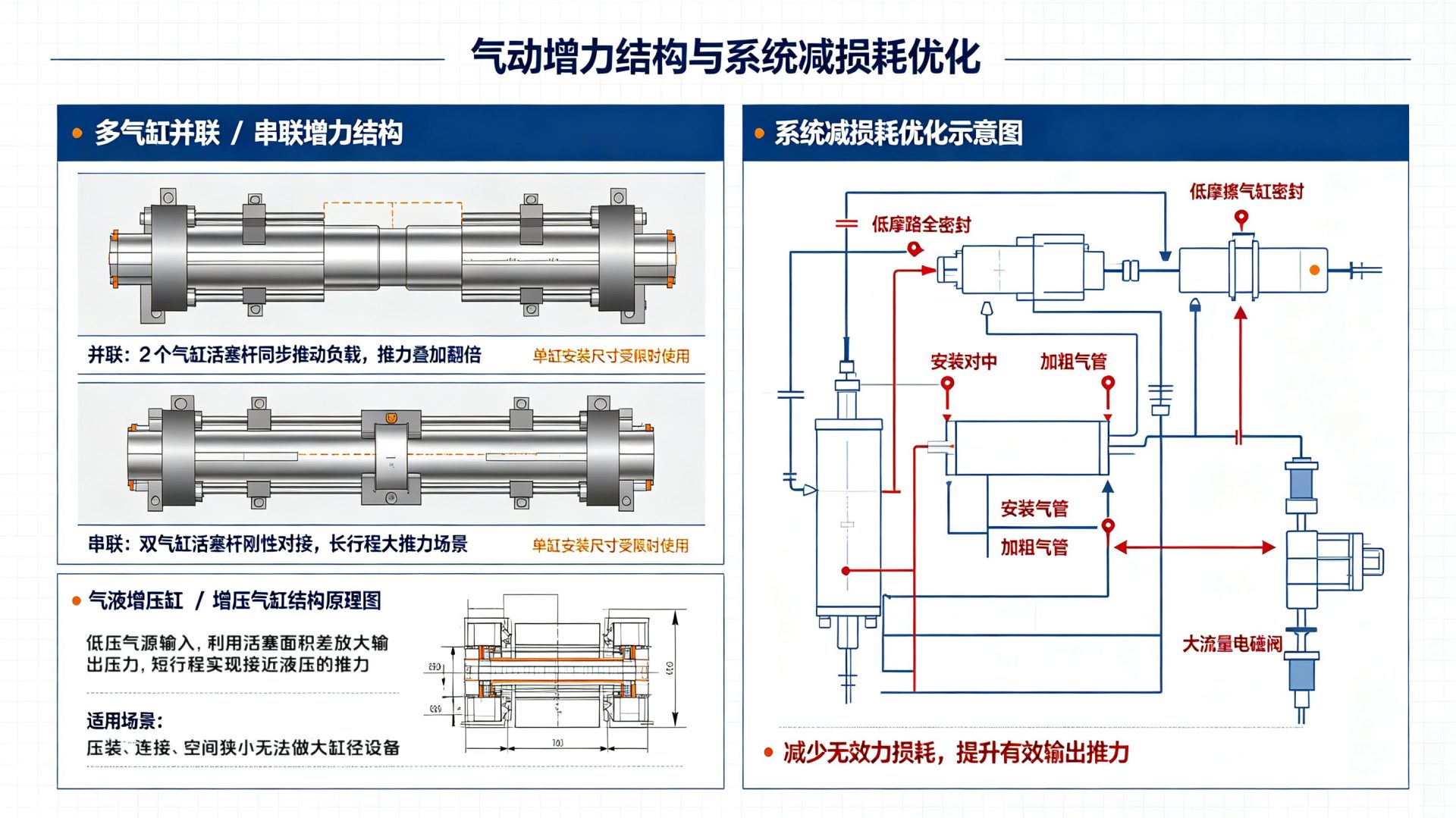

（三）采用多气缸并联/串联结构

如果使用的是单作用气缸，改用多作用气缸可以提高输出力。

多作用气缸在活塞两侧都有气压力，可以实现前进和后退动作，从而提供更大的力。

1. 并联：多个同规格气缸共同推动负载，输出力成倍增加；
2. 串联：将多个气缸活塞杆刚性连接，适合长行程+大力矩场景；
3. 优势：在单缸径受限情况下，用组合方式提升总输出力。

（四）优化系统效率，减少力损耗

确保气路设计合理，减少气阻和泄漏，提高气动系统的效率。

1.减少摩擦：

• 选用低摩擦气缸（如密封件改用聚四氟乙烯材质）；
• 保证安装对中，避免侧向负载导致卡滞。

2.优化管路与阀件：

• 缩短管路、加粗管径，减少压力损失；
• 选用大流量电磁阀与接头，避免节流导致压力下降。

3.合理设计动作时序：

• 对非关键动作采用低压、小力，关键动作集中使用高压大力。

（五）改用增压气缸/气液增压缸

利用小面积气压驱动大面积液压油，实现高压输出

1. 增压气缸：利用气压驱动活塞面积差，将输出压力放大 2–5 倍；
2. 气液增压缸：结合气动与液压优点，可输出接近液压的力，且无需液压站；
3. 适用场景：空间有限、无法大幅放大缸径的场合。

---

三、替代方案（推荐组合使用）

方案	说明	适用场景
使用气液增压缸	利用小面积气压驱动大面积液压油，实现高压输出	需要短行程、高压力（如压装、铆接）
保留局部液压	关键高负载工位仍用液压，其他用气动	混合动力系统，平衡性能与成本
机械增力机构	如杠杆、肘节、楔块放大推力	冲压、夹紧等固定位置高力需求
提高供气压力	使用高压气源（如1.0~1.5 MPa，需专用元件）	空间受限但允许高压的场合
双作用+预加载	利用弹簧或重力辅助，减少气动负载	垂直方向运动、复位助力

最佳实践：

• 对于中小负载（<10 kN）且行程短的应用，增大气缸缸径 + 优化结构是经济可行的；
• 对于大负载或高精度场景，优先考虑气液增压或混合系统。

---

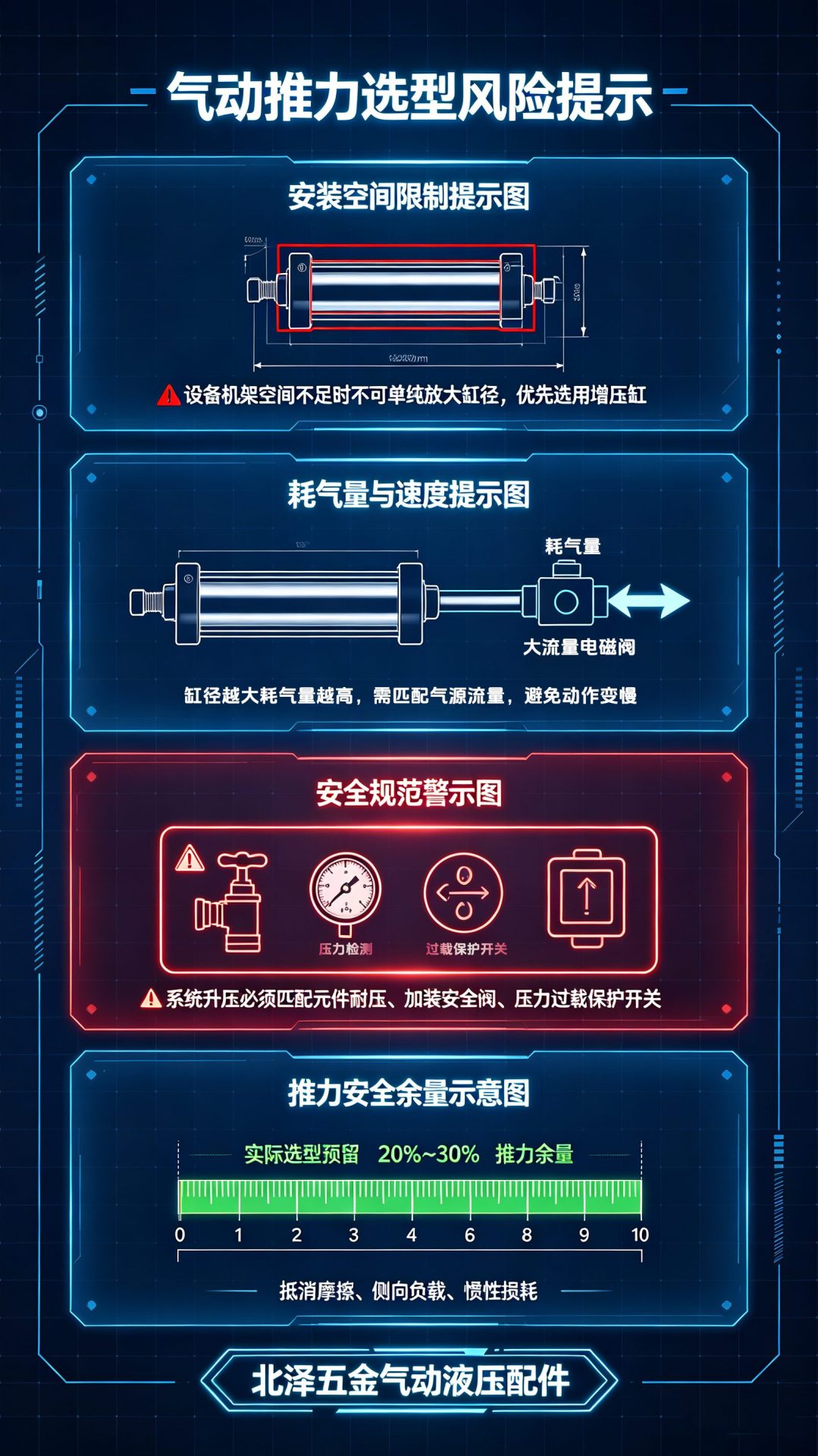

四、关键注意事项

1.空间限制：

• 增大气缸缸径会显著增加体积与重量，需评估安装空间。

2.速度与耗气量：

• 缸径越大，耗气量越大，动作速度可能变慢，需匹配更大流量的阀与管路。

3.安全与合规：

• 压力提升必须符合元件额定压力与安全规范；
• 加装安全阀、压力开关等保护装置。

4.负载匹配：

• 计算实际所需输出力时，需预留 20–30% 安全余量；
• 考虑摩擦、惯性、侧向负载等额外力的影响。

---

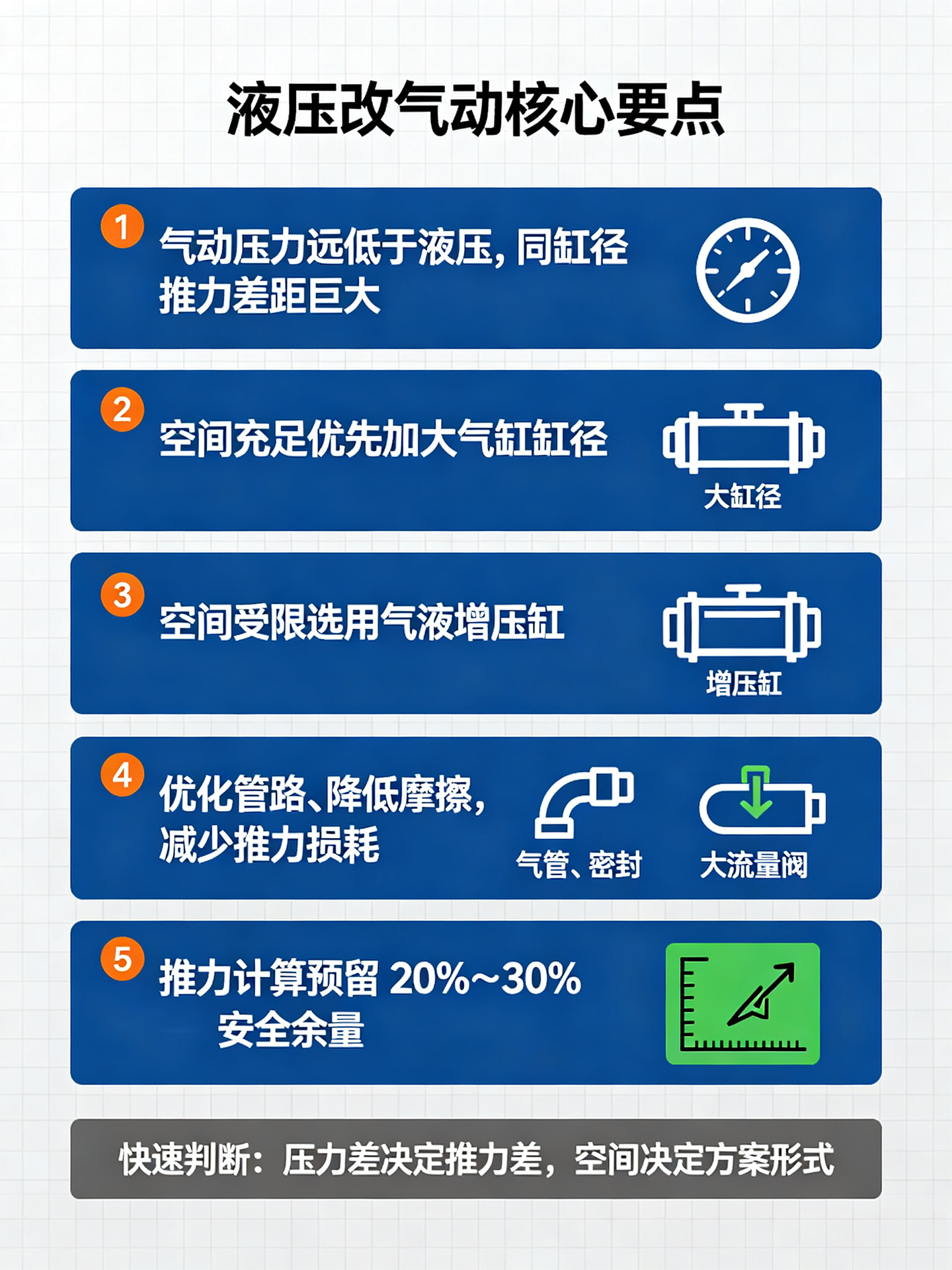

五、方案建议

1.优先方案：在空间允许时，增大气缸缸径 + 适度提高供气压力；

2.空间受限方案：采用增压气缸/气液增压缸或多气缸并联；

3.辅助优化：减少摩擦、优化管路阀件，提升系统效率。

结语

无论是液压还是气动系统，输出力的提升都需要系统性思维和科学设计。

可以增大气缸缸径来弥补输出力不足，但仅适用于负载不大、空间允许、对响应速度要求不高的场合。

若原液压系统负载较大（如 >5 kN），单纯靠增大缸径往往不经济、不实用，建议采用气液增压缸或局部保留液压的混合方案。

在实际应用中，增大气缸缸径是一个可行的方案，但需结合具体工况，合理选择最优解。只有这样才能在效率、成本和性能之间找到平衡，实现真正的系统优化。
