匠心精工・智造流体
立足工业自动化赛道，深耕气动液压领域，以精密阀门、流体元件，提供稳定可靠的工业控制解决方案
气液密封圈的使用寿命差异
在工业设备或管道系统中，密封圈的性能直接关系到整个系统的密封效果和安全性。而其中，接头的密封圈作为易损件，其使用寿命和更换周期对设备的稳定运行至关重要。
接头密封圈属于典型的易损件，其更换周期没有绝对统一的标准，而是由材质特性、使用环境、工况强度三大核心因素共同决定。
不同材质密封圈的使用寿命差异显著，选择适配材质是延长密封寿命的关键。
一、有没有通用的更换周期？
有！不存在“一刀切”的通用周期，而且行业内有统一的预防性更换周期，不是坏了才换。
接头 O 型圈属于低压高频易损件，尤其气动快插、液压卡套、螺纹接头里的 O 型圈、组合垫圈、ED 圈，都适用下面这套通用周期。可依据以下原则制定维护计划：
| 应用场景 | 建议检查/更换周期 | 说明 |
| 液压系统（工业设备） | 每 2～3年 或 5000～10,000 小时 | 高压、高温、油液老化加速密封失效 |
| 气动系统 | 每 3～5年 | 压力较低，但频繁动作+冷凝水影响 |
| 水管/冷却系统（常温低压） | 5～10年 | 优质硅胶或EPDM寿命较长 |
| 高温/腐蚀性介质（如化工） | 1～2年 或 按状态监测 | 氟橡胶（FKM）也需缩短周期 |
| 关键安全系统（如注塑机锁模、压力机） | 每年检查，每2年预防性更换 | 宁可提前换，避免泄漏导致事故 |

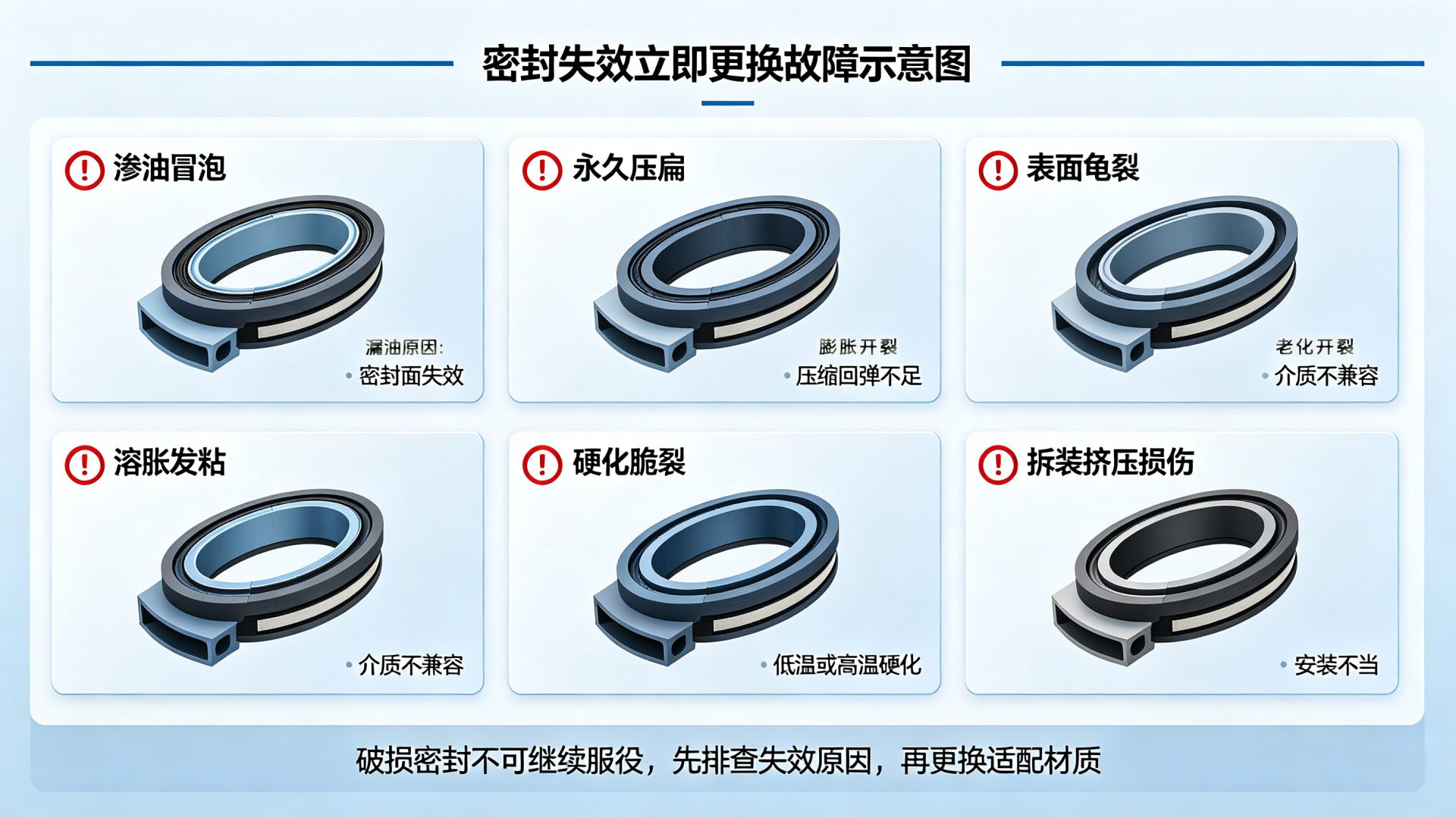

不管到没到周期，出现以下情况立即更换
- 接头处渗气、渗油、滴水、冒泡
- 密封圈压扁、永久变形、回弹差、断面扁平
- 表面龟裂、发粘、溶胀、掉渣、变色、硬化发脆
- 接头拆装过、受过挤压、受过扭转
- 系统压力升高、油温 / 气温升高后开始渗漏
二、不同材质密封圈的使用寿命差异显著
以下是常见密封圈材质在标准储存 + 正常工况下的典型使用寿命对比：
| 中文名称 | 耐温范围 | 耐介质性 | 典型使用寿命 | 适用场景 |
| 丁腈橡胶 | -30°C ～ +100°C（短时120°C） | 耐矿物油、液压油 | 3～5年 | 液压、气动、通用工业 |
| 氟橡胶 | -20°C ～ +200°C | 耐油、耐酸碱、耐溶剂 | 5～8年甚至更长 | 高温、化工、汽车引擎 |
| 三元乙丙橡胶 | -50°C ～ +150°C | 耐水、蒸汽、刹车液，不耐油 | 5～10年 | 冷却水、热水、空调系统 |
| 硅橡胶 | -60°C ～ +200°C | 耐高低温，机械强度低、不耐油 | 5～10年 | 食品、医疗、高低温环境 |
| 聚氨酯 | -40°C ～ +100°C | 耐磨、耐高压，怕水解、高温老化快 | 2～4年 | 高压液压、往复运动密封 |
| 聚四氟乙烯 | -200°C ～ +260°C | 几乎耐所有化学品，无弹性、需配合弹性体 | 10年以上 | 极端化学/高温场合（常作挡圈或组合密封） |
注意：
- 上述寿命为理想工况下的估算，若存在颗粒污染、高频脉动、干摩擦、紫外线照射等，寿命可能缩短50%以上。

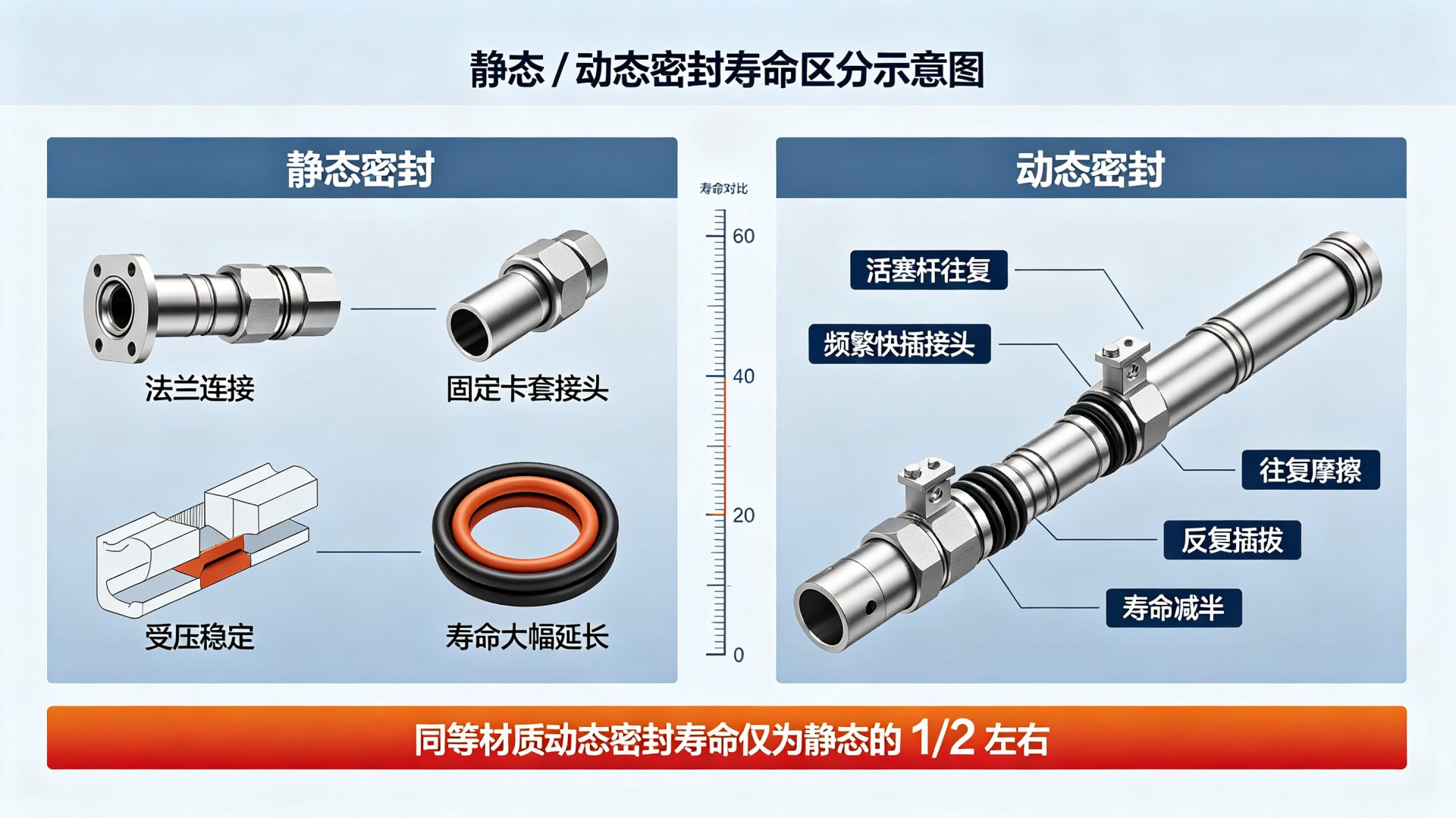

- 静态密封（如管接头、法兰）寿命通常远长于动态密封（如活塞杆密封）。
三、影响密封圈寿命的关键因素
| 因素 | 影响机制 |
| 压缩永久变形 | 长期受压后无法回弹 → 密封力下降 → 泄漏 |
| 挤出间隙过大 | 高压下密封圈被挤入缝隙 → 切割损坏 |
| 安装损伤 | 螺纹划伤、未倒角、强行拉伸 → 微裂纹 |
| 介质兼容性差 | 油液添加剂腐蚀橡胶 → 膨胀或脆化 |
| 温度循环 | 反复热胀冷缩加速老化 |
| 臭氧/紫外线 | 橡胶表面龟裂（尤其NBR、NR） |

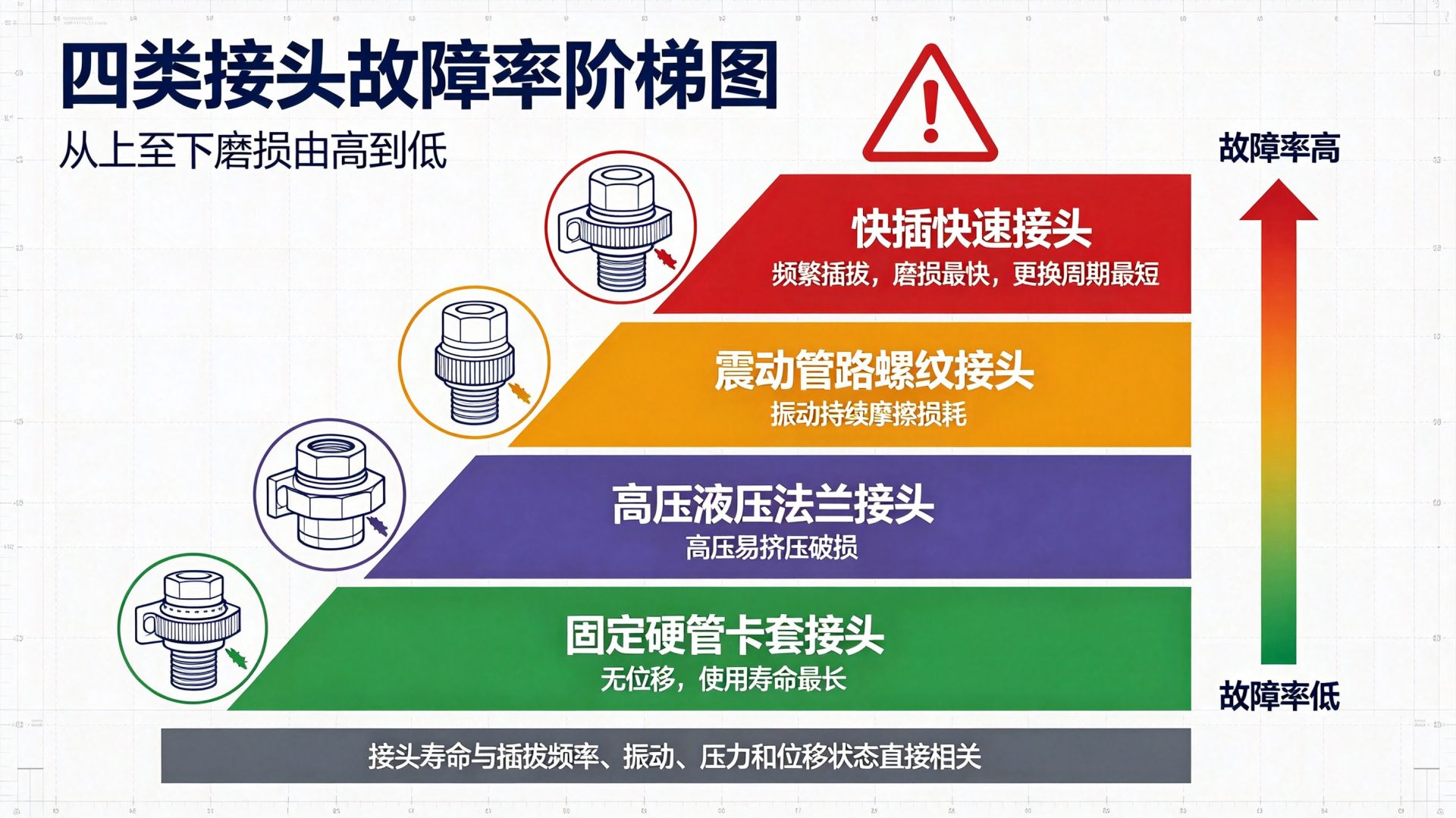

四、接头密封圈的 “易损等级”，哪些换得最勤？
不是所有接头密封圈坏得一样快，按故障率排序：
- 快插接头、快速接头 → 插拔多、震动大、密封圈磨损最快，换最勤
- 螺纹直通、弯头、三通（移动管路、震动管路）→ 次之
- 固定硬管、卡套接头、不动管路 → 寿命最长，可按周期换
- 高压液压接头、法兰接头 → 压力大，易挤压损坏，更换周期短
五、实用维护建议
1.建立密封件台账
记录关键接头密封圈的材质、规格、安装日期，便于追踪寿命。
2.优先选用高质量品牌
如 北泽五金、NOK、Parker等，其材料配方和硫化工艺更稳定。
3.更换时同步检查接头
- 检查螺纹是否损伤；
- 确认密封沟槽无毛刺、变形；
- 使用正确尺寸的密封圈（勿用“差不多”的替代品）。

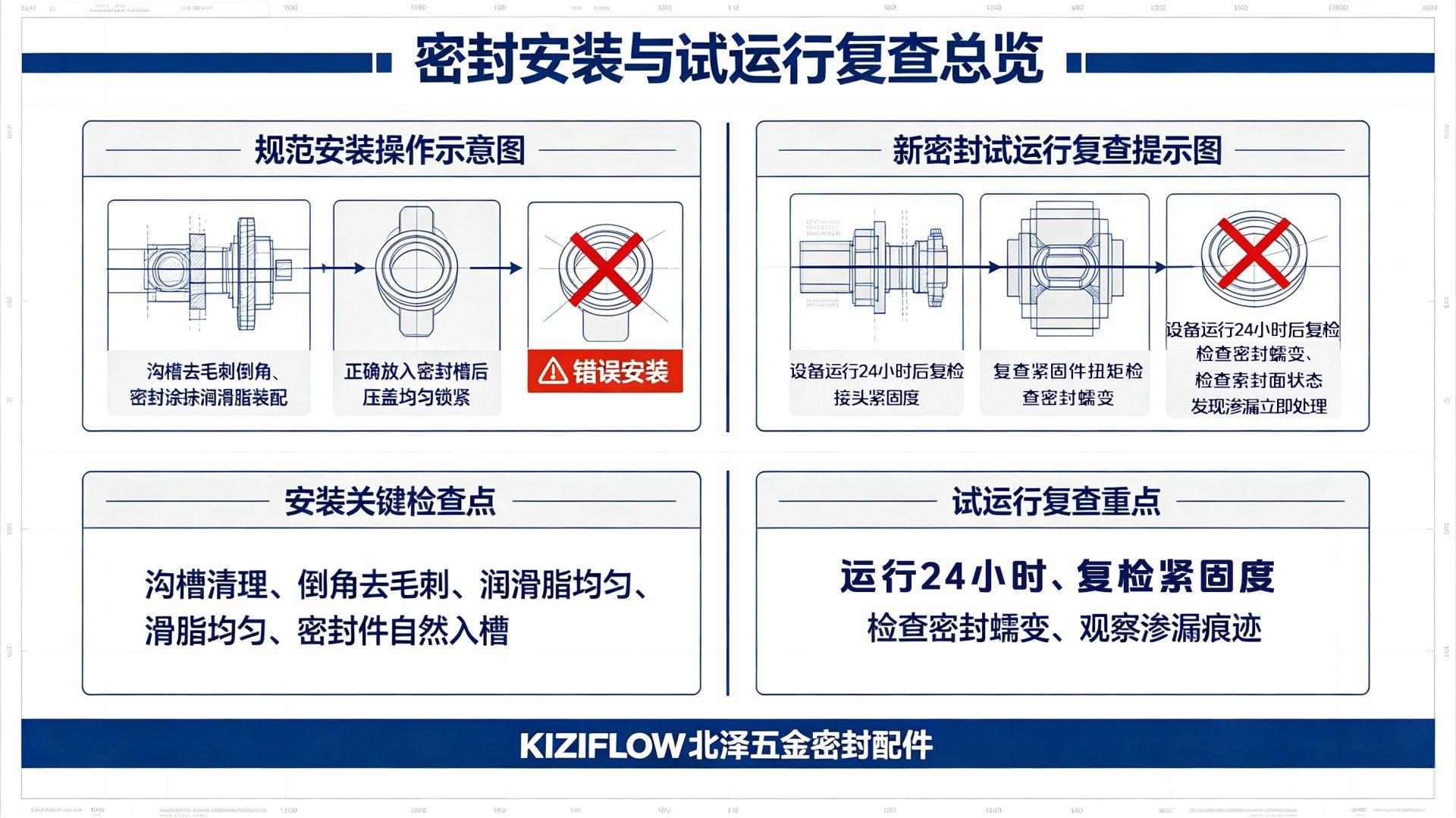

4.润滑安装
安装前在密封圈和沟槽涂少量系统介质或专用润滑脂，减少摩擦损伤。
5.首次加压后复查
新换密封圈在运行24小时后，建议二次紧固（部分接头因密封圈蠕变会轻微松动）。
总结
接头密封圈的更换周期需结合材质、环境、工况综合判断，没有“一刀切”的通用标准。
建议建立“定期检查+按需更换”的维护机制：
- 普通橡胶密封圈：每6个月检查，1年为更换上限；
- 特殊材质密封圈：根据材质寿命（如氟橡胶3年、全氟醚5年）制定计划；
- 关键设备密封圈：加装泄漏监测装置，出现异常立即更换。

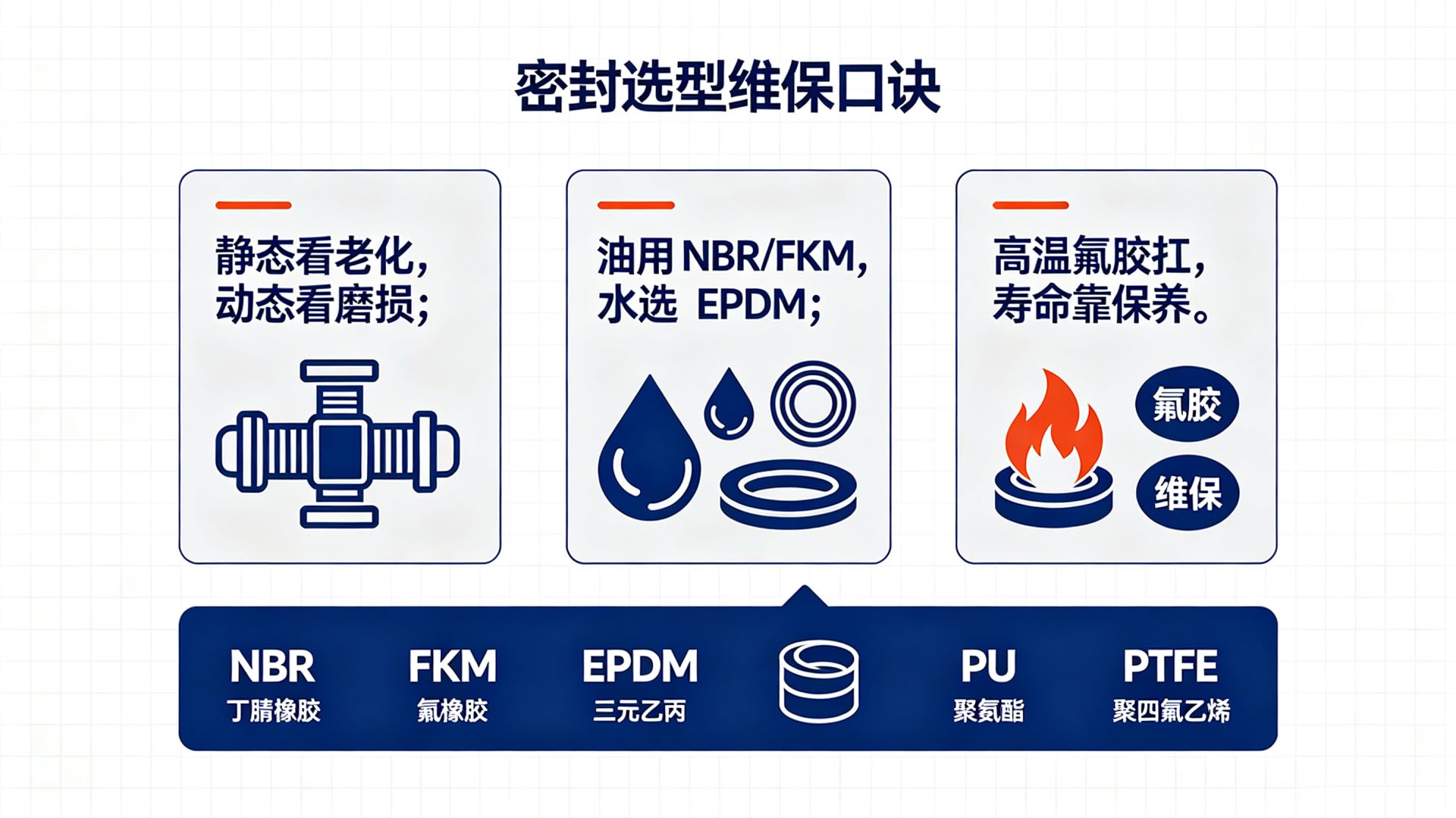

一句话口诀：
“静态看老化，动态看磨损；油用NBR/FKM，水选EPDM；高温氟胶扛，寿命靠保养。”
选择适配材质并规范维护，可显著延长密封圈寿命，避免因密封失效导致设备故障或安全风险。
