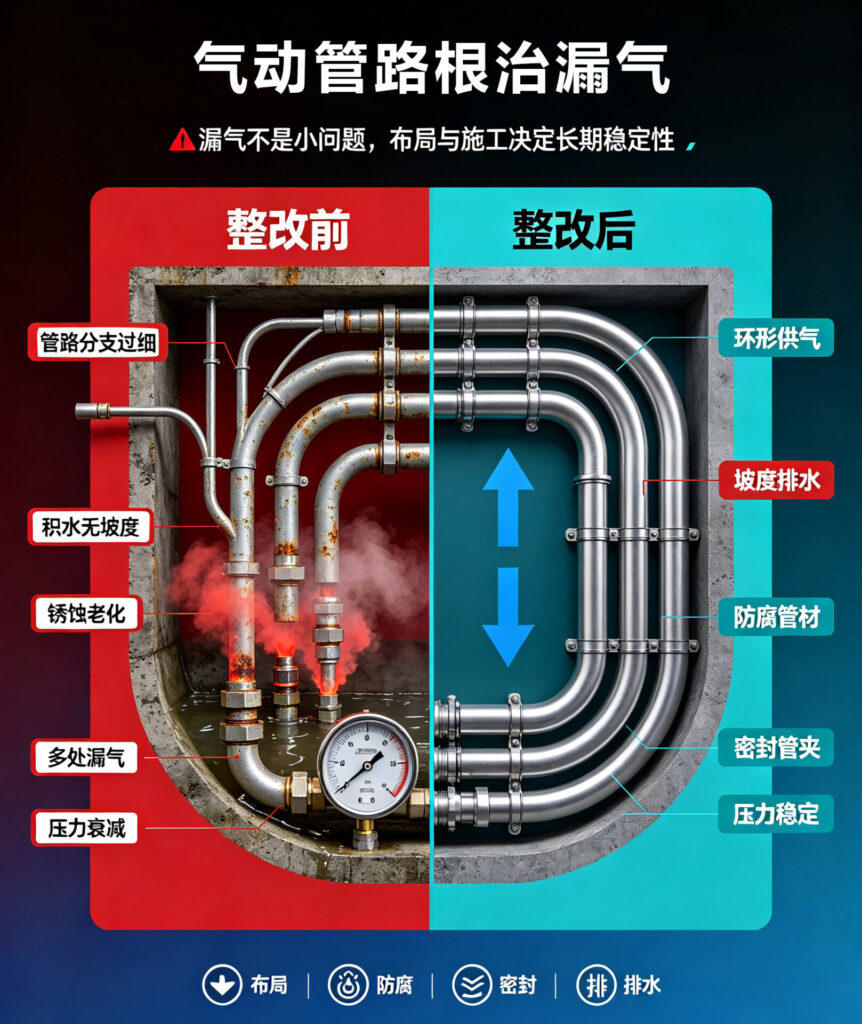

气动管路总漏气？布局和防腐保温才是关键！
气动管路作为工业自动化中的重要组成部分，其布局和维护直接影响系统的 运行效率、能耗、寿命和安全性。
是否需要保温或防腐蚀处理，则取决于使用环境。在实际应用中，合理布局、科学维护，是确保气动系统稳定运行的关键。
一、气动管路合理布局的核心原则与实操方法
在工业生产中，气动管路承担着输送气体、液体或介质的重要任务。良好的布局不仅能减少能耗、提升系统效率，还能有效避免因管路问题导致的设备故障或安全事故。
气动管路布局的核心目标是 减少压力损失、避免冷凝水堆积、便于维护检修、降低泄漏风险，具体可按以下步骤执行：

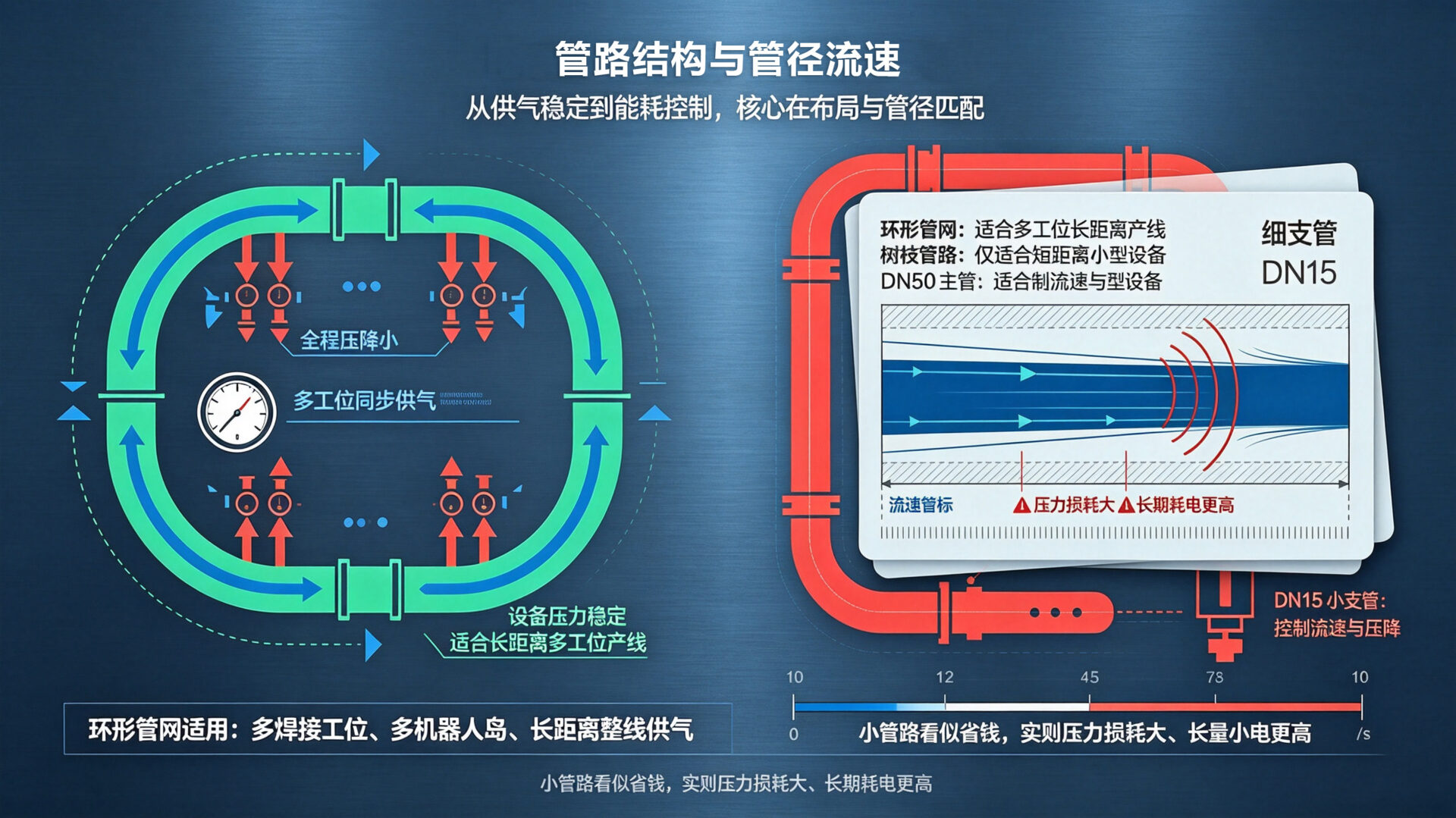

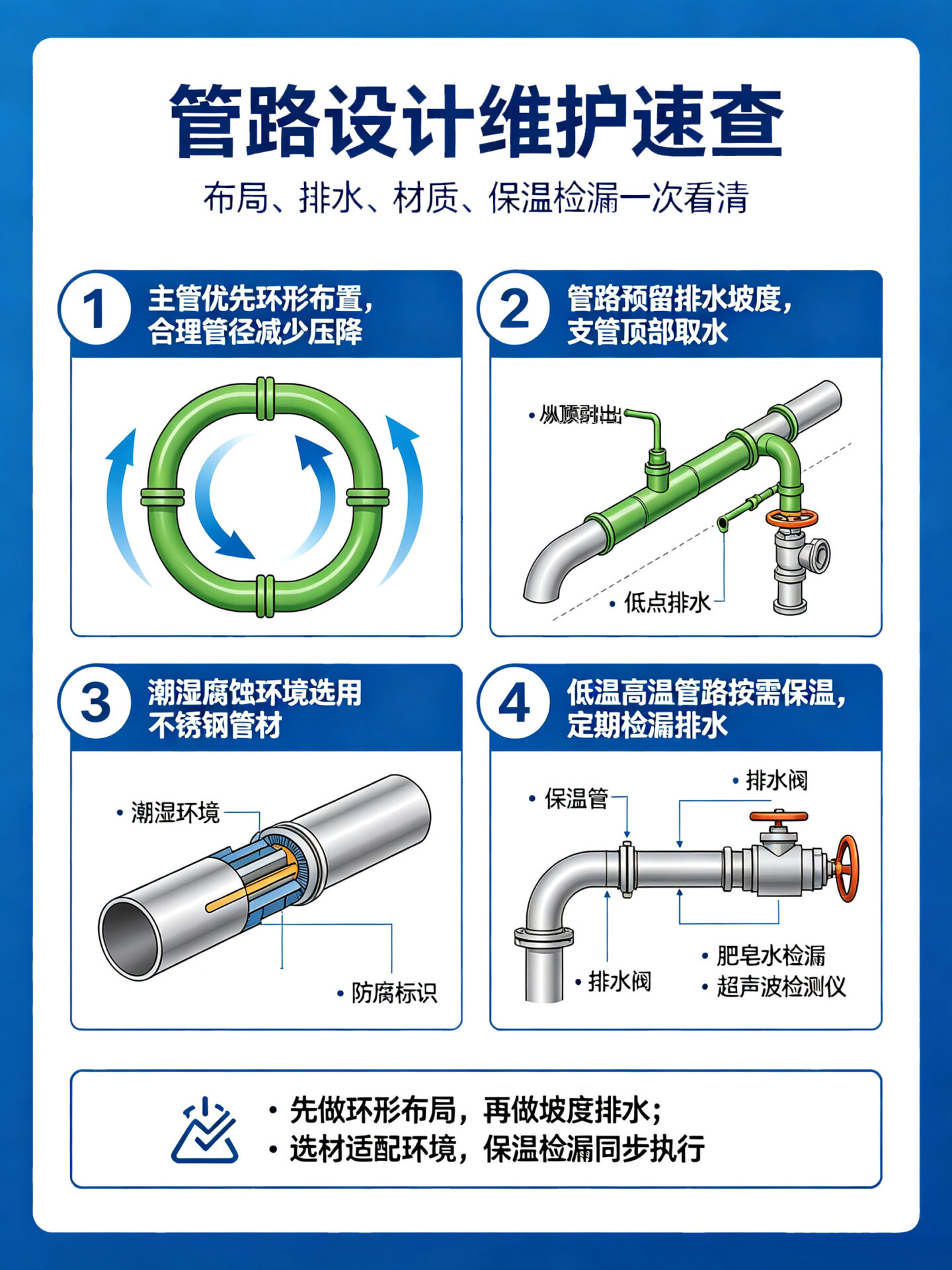

（一）主干管路采用“环形”或“树枝+回路”结构
1.推荐：环形主管路
- 优点：供气均衡，压降小，避免末端压力不足。
- 适用于多工位、连续运行的产线（如汽车装配、包装线）。
2.次选：树枝状
- 成本低，但远端压降大，仅适合短距离、低频用气。
（二）管径选择：匹配流量与流速，减少压力损失
1.按最大瞬时流量计算管径，避免因管路过细导致：
- 压力损失过大（每10米钢管压降应＜0.1 bar）；
- 气缸动作迟缓。
2.常见误区：为省钱用小管径 → 实际增加空压机负载 → 长期电费更高。
3.管径过小会导致流速过快、压力损失大；管径过大会增加成本，需按以下标准选择：
| 管路类型 | 推荐流速 | 管径选择参考（匹配用气总量） |
| 主管路（空压机→储气罐→干燥机） | 8~12m/s | 用气总量：≤1m³/min 选DN251~3m³/min选DN403~10m³/min选DN50 |
| 支管路（主管→用气点） | 6~8m/s | 单个气缸/气动阀用气选DN15~DN20；多台设备并联选DN25~DN32 |
（三）管路走向：坡度设计+排水点设置，杜绝冷凝水堆积
1.所有管路需设置 1°~3°的坡度，坡度朝向排水方向（最低点），防止压缩空气中的冷凝水滞留锈蚀管路或进入气动元件。
2.主管路每隔20~30米、支路末端、高低落差处必须安装 自动排水阀（或手动排水阀），定期排放冷凝水（建议每天排水12次，潮湿环境增加频次）。
3.支路需从主管路 顶部接出，避免主管内的冷凝水直接进入支路，污染气动元件。（如电磁阀、气缸）
（四）接头与分支：降低泄漏风险，便于检修
1.优先选用 快插接头或卡套接头（适用于PU管、尼龙管），螺纹接头需涂抹气动专用螺纹密封胶。（禁用生料带，防止碎屑堵塞阀芯）
2.每个用气点支路需加装 截止阀，实现单独启停检修，避免因单个设备维护关停整个系统。
3.管路固定采用管夹，间距按管径调整：DN15~DN25管路间距1~1.5m，DN32~DN50管路间距1.5~2m，防止管路振动导致接头松动。

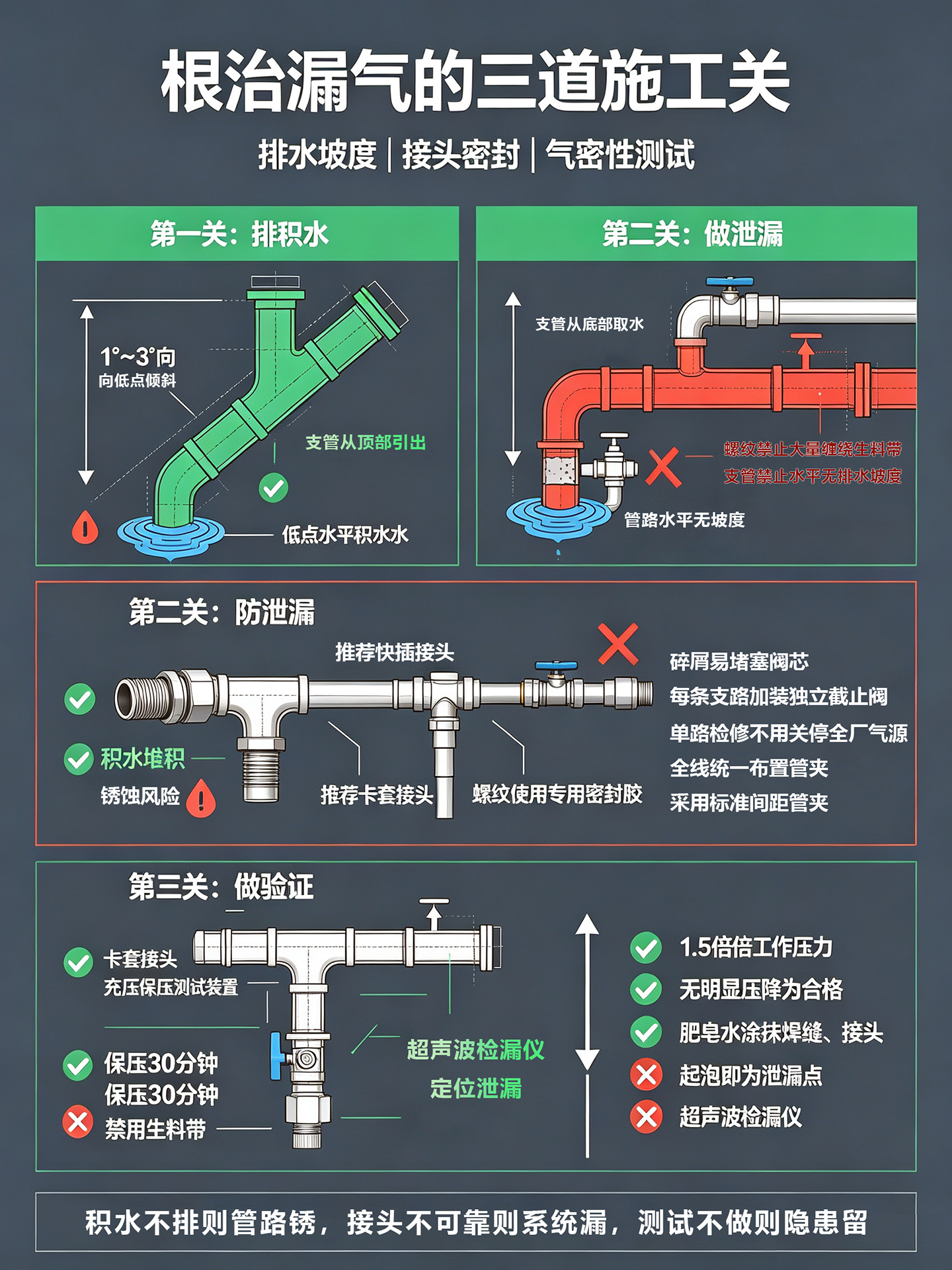

（五）系统验收：气密性测试不可少
管路安装完成后，通入压缩空气至工作压力的1.5倍，保压30分钟，压力降≤5%为合格；用肥皂水涂抹接头、焊缝处，无气泡则说明无泄漏。
二、保温与防腐蚀处理：为何重要？
在高温、高压或腐蚀性环境中，管路若缺乏保温或防腐蚀处理，极易发生以下问题：
- 1.保温处理：在高温环境下，管路的热损失会显著增加，导致能源浪费，甚至影响设备运行效率。保温材料（如保温管、硅酸铝棉）可有效减少热损失，提高系统整体效率。
- 2.防腐蚀处理：在腐蚀性介质（如酸、碱、盐等）环境中，管路易发生锈蚀、穿孔等问题，影响使用寿命。防腐蚀处理可通过涂覆防腐层、使用耐腐蚀材料或定期维护实现。
因此，保温和防腐蚀处理是气动管路不可或缺的保障措施，不仅延长设备寿命，还能降低运行成本，提升系统安全性。
三、气动管路的保温与防腐蚀必要性与实操方案

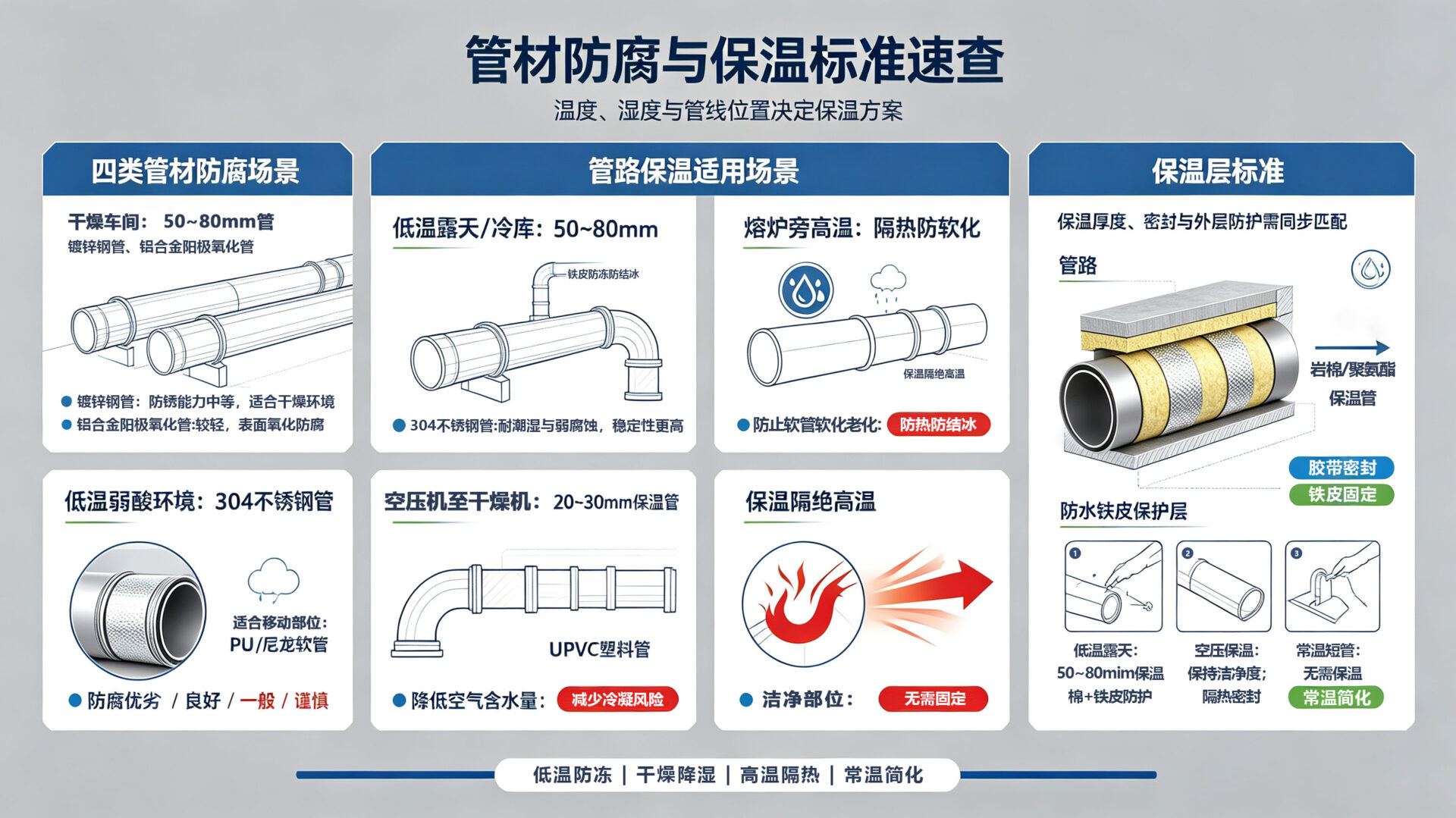

（一）防腐蚀处理：必须执行，核心是阻断冷凝水与管路的接触
气动系统中的冷凝水（含油分、杂质）会直接导致碳钢管路锈蚀、穿孔，进而污染压缩空气、损坏气动元件，防腐蚀需从选材、涂层、维护三方面入手：
1.选材防腐蚀（优先方案）
- 室内干燥环境：选用 镀锌钢管（成本低，镀层可短期防腐蚀）或 铝合金管（重量轻、耐腐蚀，适合自动化生产线）。
- 潮湿/酸碱环境（如电镀车间、露天场地）：选用 304不锈钢管 或 UPVC塑料管（耐酸碱，注意UPVC管不耐高温，工作温度≤40℃）。
- 临时管路/柔性连接：选用 PU管或尼龙管（自带耐腐特性，无需额外处理）。
| 管材类型 | 耐腐蚀性 | 是否需额外防腐 |
| 镀锌钢管 | 中等 | 干燥室内可不用；潮湿/酸碱环境建议刷防锈漆 |
| 不锈钢管（304/316） | 优 | 无需防腐，食品、化工首选 |
| 铝合金快插管 | 良好 | 表面阳极氧化已防腐，不需额外处理 |
| 铜管 | 良好 | 但成本高，逐渐淘汰 |
| 工程塑料管（PA、PE） | 优（耐化学） | 本身防腐，但承压较低（≤20 bar） |
2.涂层防腐蚀（针对碳钢管路）
若使用普通碳钢钢管，需对内外壁进行防腐处理：
- 内壁：喷涂环氧防锈漆，阻断冷凝水与管壁的直接接触。
- 外壁：刷2遍防锈底漆+1遍面漆（如聚氨酯漆），露天管路需额外增加防晒涂层，防止紫外线加速漆层老化。
3.日常维护防腐蚀
- 定期排放冷凝水，保持管路内部干燥；
- 每年检查一次管路外壁涂层，出现脱落、锈蚀及时补漆；
- 潮湿环境下，可在空压机出口加装 冷冻式干燥机或吸附式干燥机，降低压缩空气露点（建议露点≤2℃），减少冷凝水生成。
（二）保温处理：按需执行，核心场景是防冻、节能
保温并非所有气动管路的标配，需根据环境温度、管路功能判断是否需要：
1.需要做保温的3种核心场景
- 低温环防冻（环境温度≤5℃）：如北方冬季露天管路、冷库内的气动管路，冷凝水易结冰，导致管路堵塞、接头破裂，甚至损坏气缸/电磁阀。
- 空压机出口至干燥机的管路：保温可减少压缩空气的温度损失，保证干燥机的脱水效率（压缩空气温度每降低10℃，含水量减少约50%）。
- 高温环境管路（环境温度≥40℃）：如靠近熔炉、蒸汽管道的气动管路，保温可防止管路温度过高，加速密封件老化和PU管软化。
2.不需要做保温的场景
室内常温环境（10~35℃）、管路短（≤10米）、且配备干燥机的系统，冷凝水生成量少，无需额外保温。
3.保温实操方法
- 选用 岩棉管壳或聚氨酯保温管（厚度：低温环境50~80mm，常温节能场景20~30mm），包裹管路后用铝箔胶带缠绕固定。
- 露天管路保温后，外层需加装铁皮或PVC保护层，防止保温层被雨水浸泡、风化。
四、提升系统可靠性

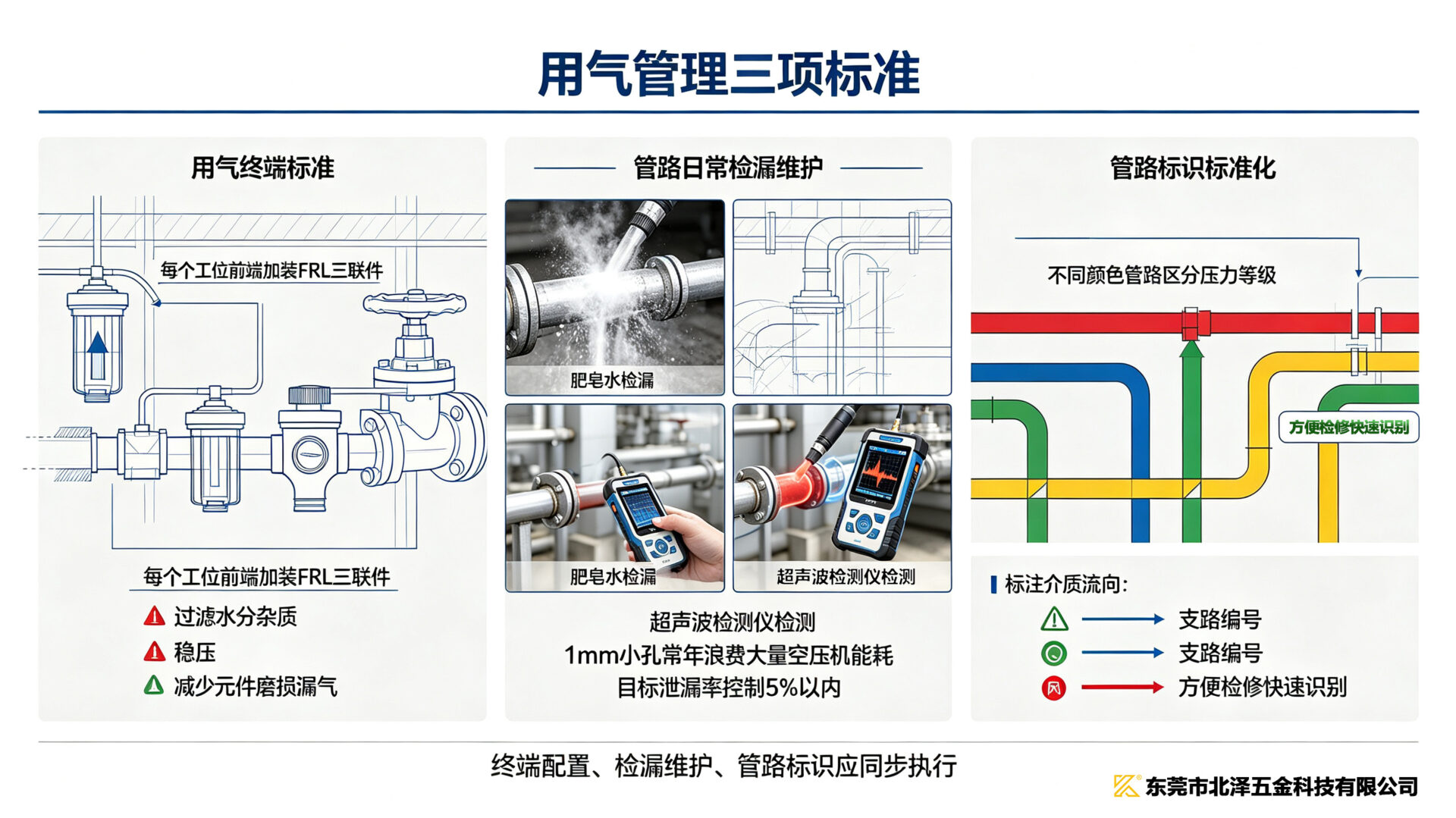

1.在每个用气点前加装过滤减压润滑单元（F.R.L.）
- 过滤精度 ≤40 μm（精密设备用5–10 μm）；
- 减压阀稳定工作压力，延长元件寿命。
2.定期检漏
- 使用超声波检漏仪或肥皂水，年泄漏率控制在＜10%（理想＜5%）；
- 1 mm孔径泄漏 ≈ 浪费3 kW空压机功率！
3.标识清晰
- 用不同颜色区分压力等级（如蓝色=6 bar，红色=10 bar）；
- 标注流向、支路编号，便于维护。
收藏备用哈
气动管路布局需结合流量、压力、环境条件综合设计，保温与防腐蚀处理需根据具体场景（如湿度、温度、气体成分）选择对应方案，核心目标是确保系统稳定、节能、安全运行。
气动管路的布局与处理，是工业自动化系统运行的基石。科学规划、合理维护，不仅能提升设备性能，更能保障生产安全与运营效率哦
