螺纹干货｜公制 VS 英制 VS 美制螺纹核心区别详解

公制、英制、美制螺纹是全球工业领域三大螺纹体系，牙型角、标注规则、密封性能、适用场景差异显著；

尤其在气动液压元件连接、管路装配中需严格区分，接下来我们要深入了解三类螺纹的核心要点：

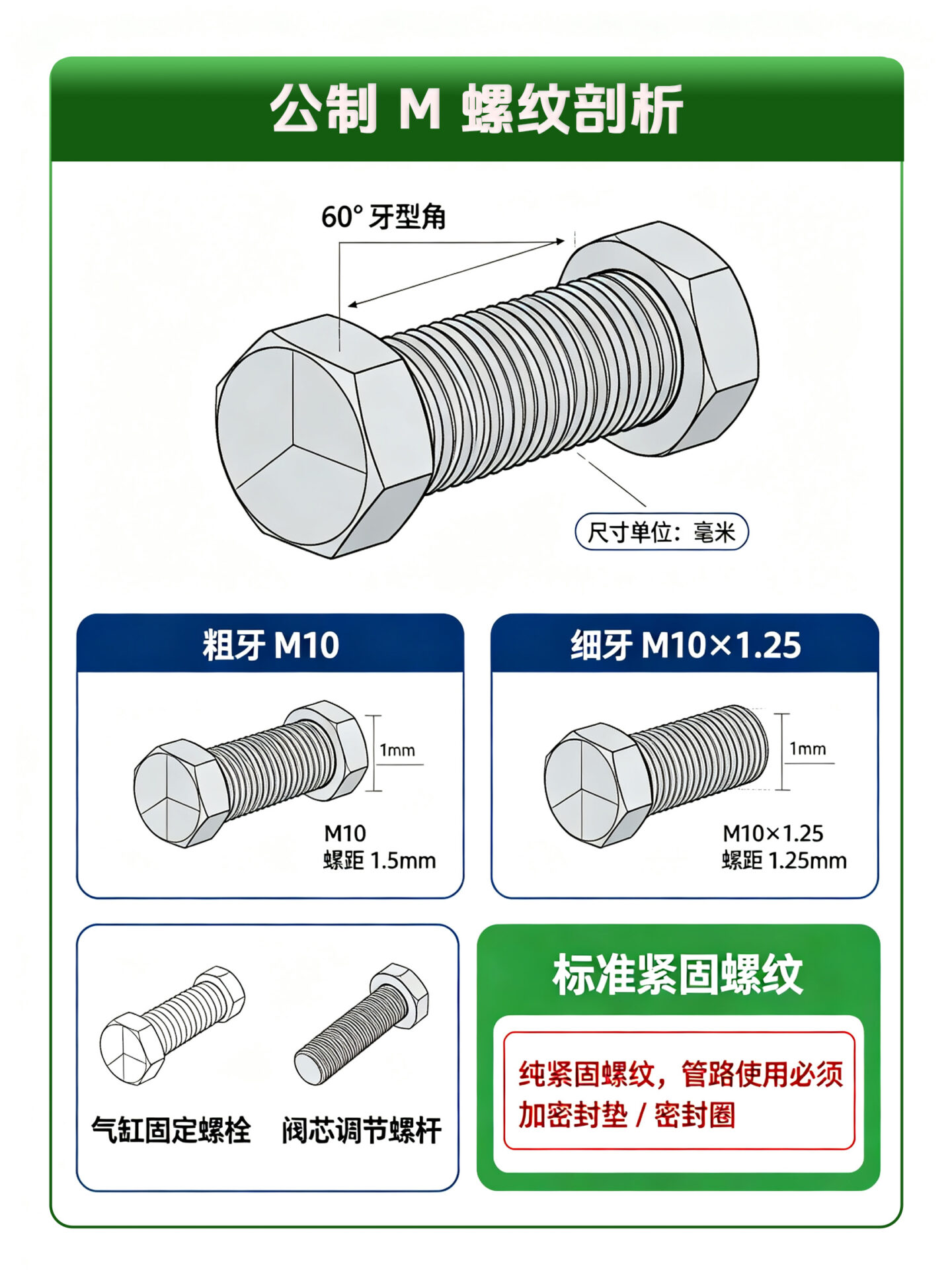

一、 公制螺纹（Metric Thread）

公制螺纹（Metric Thread）是国际上最通用的一种螺纹标准，其螺纹牙型为梯形，公制螺纹的螺距（P）以毫米为单位，通常用M表示

1. 核心标准

2. 关键特征

项目	具体参数
牙型	等边三角形，牙型角60°
尺寸基准	以毫米（mm） 为单位，公称直径=螺纹大径
螺距分类	粗牙（默认，无需标注螺距）、细牙（需标注螺距）
标注格式	粗牙：M+公称直径（如M8、M10）细牙：M+公称直径×螺距（如M8×1、M10×1.25）

3.螺纹特点：

• 标准化：公制螺纹的规格统一，便于国际交流和制造。
• 精度高：适用于精密机械、精密仪器和工业设备。
• 应用广泛：从日常的螺丝、螺母，到高端的机床、发动机，公制螺纹几乎无处不在。

4. 气动/液压行业应用场景

• 结构连接：气缸安装底座、电磁阀固定螺栓、液压泵站机架紧固，优先用粗牙螺纹（强度高、拆装方便）。
• 精密密封：液压阀阀芯、气动元件调节螺杆，常用细牙螺纹（自锁性好，防松动）。

注意：公制螺纹无自带密封功能，若用于流体管路，需搭配密封圈或密封垫。

---

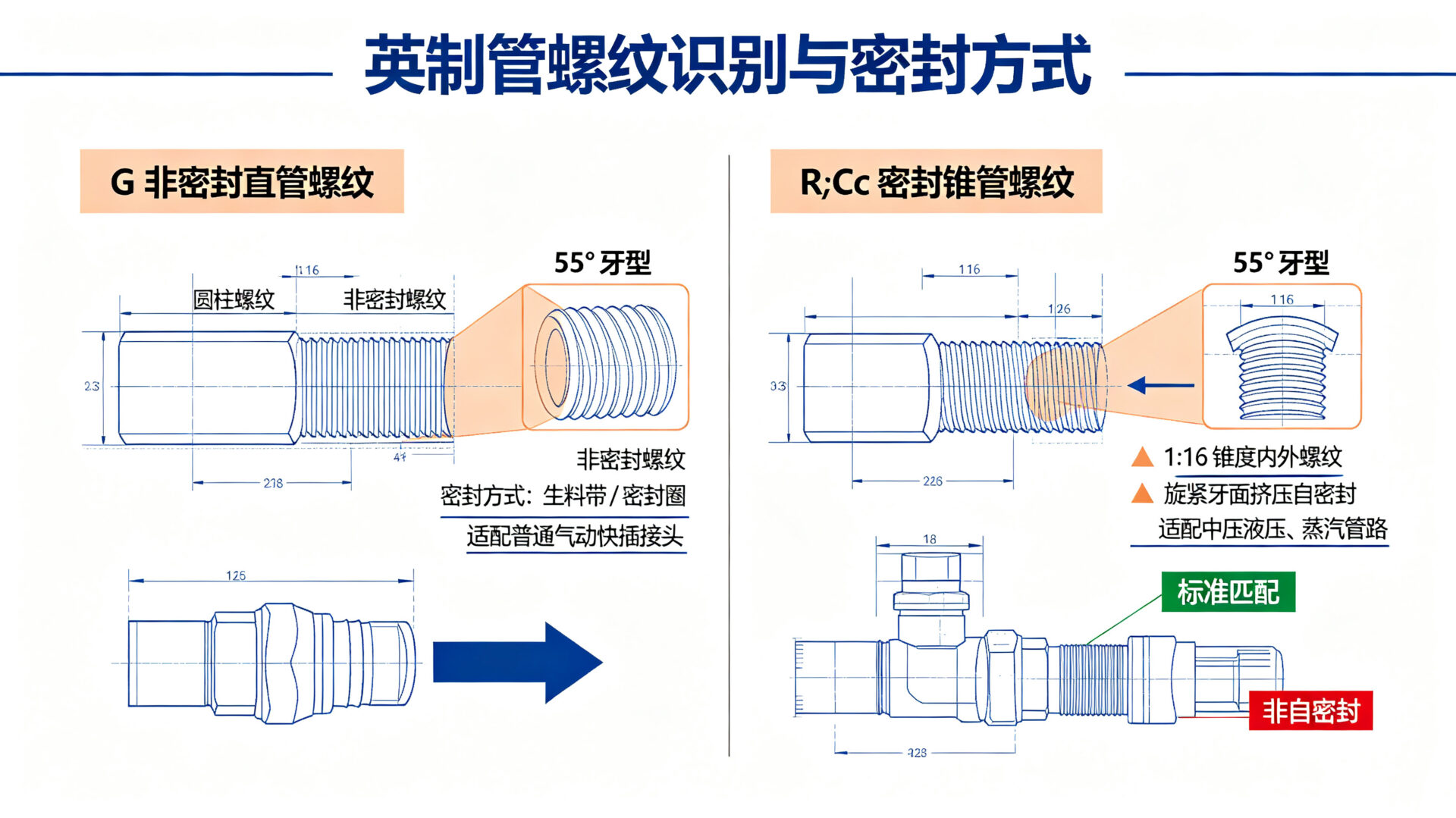

二、 英制螺纹（British Thread）

英制螺纹主要分为 非密封管螺纹（G螺纹） 和 密封管螺纹（R螺纹），是气动行业最常用的管螺纹类型。

1. 核心标准

2. 关键特征

项目	非密封管螺纹（G）	密封管螺纹（R）
牙型	等腰三角形，牙型角55°	等腰三角形，牙型角55°
尺寸基准	以英寸（in） 为单位，公称直径=管道通径（非螺纹大径）	以英寸（in） 为单位，圆锥螺纹（锥度1:16）
密封方式	螺纹本身不密封，需缠生料带/涂密封胶+密封圈	螺纹旋合时牙型面挤压密封，可直接用于高压密封
标注格式	G+尺寸代号（如G1/4、G3/8、G1/2）	R1/4、Rc1/4（R=外螺纹，Rc=内螺纹）

3. 螺纹特点：

• 传统与实用：英制螺纹历史悠久，多用于机械制造和工业领域。
• 螺距多样：英制螺纹的螺距有多个标准，适合不同用途。
• 自锁性好：在某些情况下，英制螺纹具有良好的自锁性能。

4.气动/液压行业应用场景

• G螺纹：气动系统低压管路（空压机出气口、气管快速接头、气源处理器接口），国产气动元件（如亚德客）主流接口。
• R螺纹：液压中低压管路、蒸汽管路，密封性优于G螺纹，适合对泄漏要求较高的场景。

---

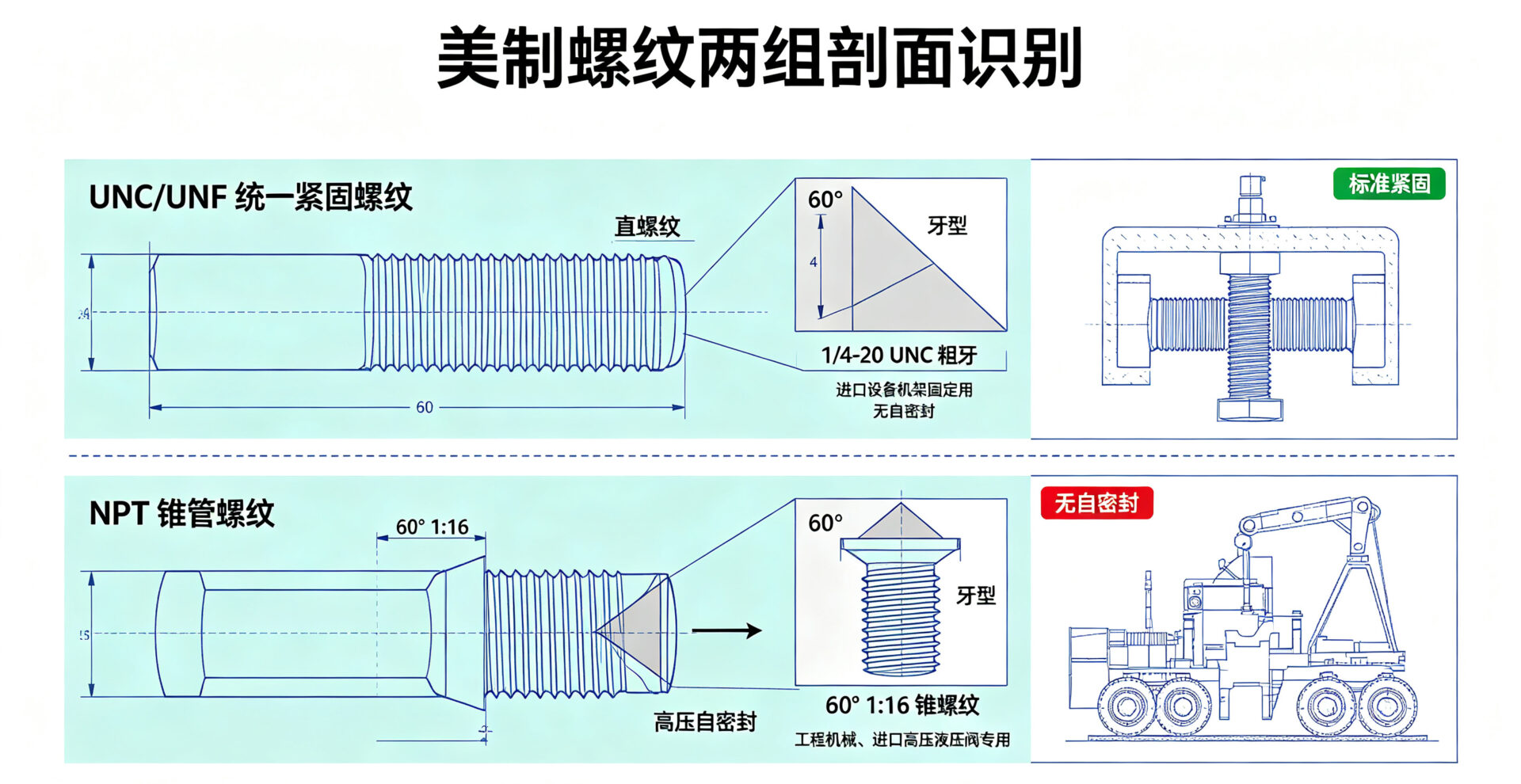

三、 美制螺纹（American Thread）

美制螺纹分为 美制统一螺纹（UNC/UNF） 和 美制锥管螺纹（NPT/NPTF），后者在液压高压系统中应用广泛。

1. 核心标准

2. 关键特征

项目	美制统一螺纹（UNC/UNF）	美制锥管螺纹（NPT）
牙型	等边三角形，牙型角60°	等边三角形，牙型角60°
尺寸基准	以英寸（in） 为单位，公称直径=螺纹大径	以英寸（in） 为单位，圆锥螺纹（锥度1:16）
螺距分类	UNC=粗牙，UNF=细牙（螺距以每英寸牙数表示）	螺距以每英寸牙数表示（如NPT1/4=18牙/英寸）
密封方式	非密封，用于结构连接	螺纹牙型面自带密封，越拧越紧，高压无泄漏
标注格式	尺寸代号-每英寸牙数+UNC/UNF（如1/4-20 UNC）	NPT+尺寸代号（如NPT1/4、NPT3/8）

3.螺纹特点：

• 高精度：美制螺纹的精度较高，适合精密加工和高要求的机械连接。
• 螺距灵活：美制螺纹的螺距可以灵活调整，适应不同的使用需求。
• 广泛适用：美制螺纹在汽车、航空航天、电子设备等领域应用广泛。

4. 气动/液压行业应用场景

• UNC/UNF螺纹：气动元件（如SMC、Festo、北泽五金）的安装固定件，部分美式液压泵的法兰连接。
• NPT螺纹：液压高压管路（油泵出口、液压缸进油口）、进口高压阀组接口，适合工程机械液压系统。

---

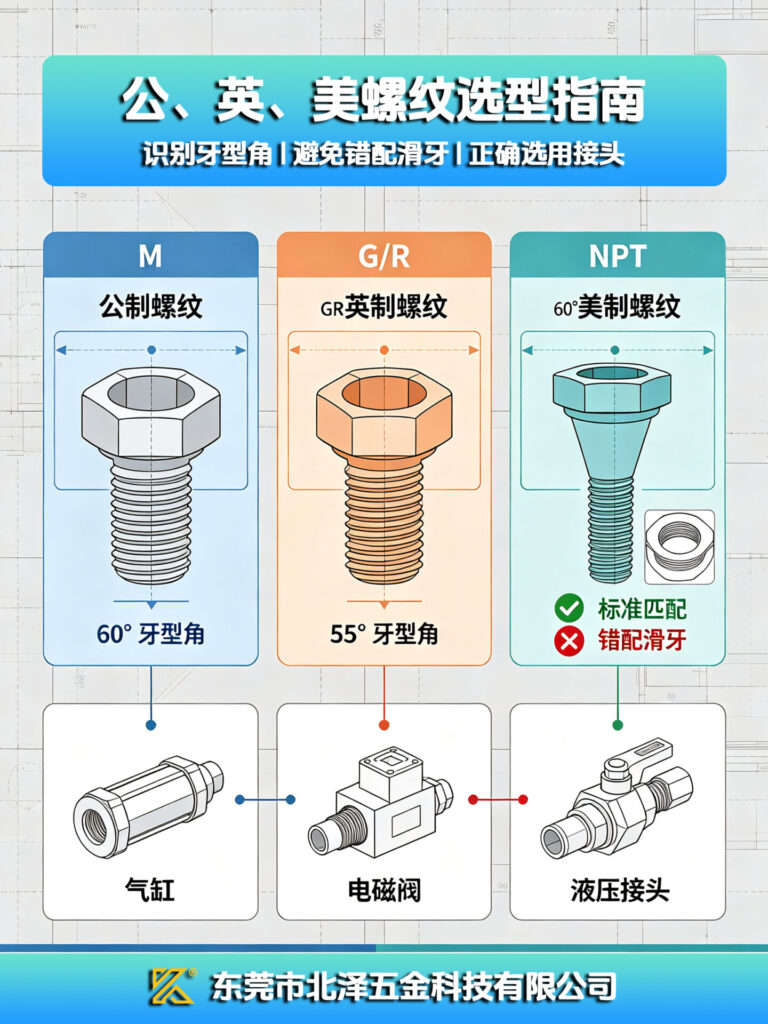

四、 三类螺纹核心区别对照表

对比维度	公制螺纹（M）	英制螺纹（G/R）	美制螺纹（UNC/NPT）

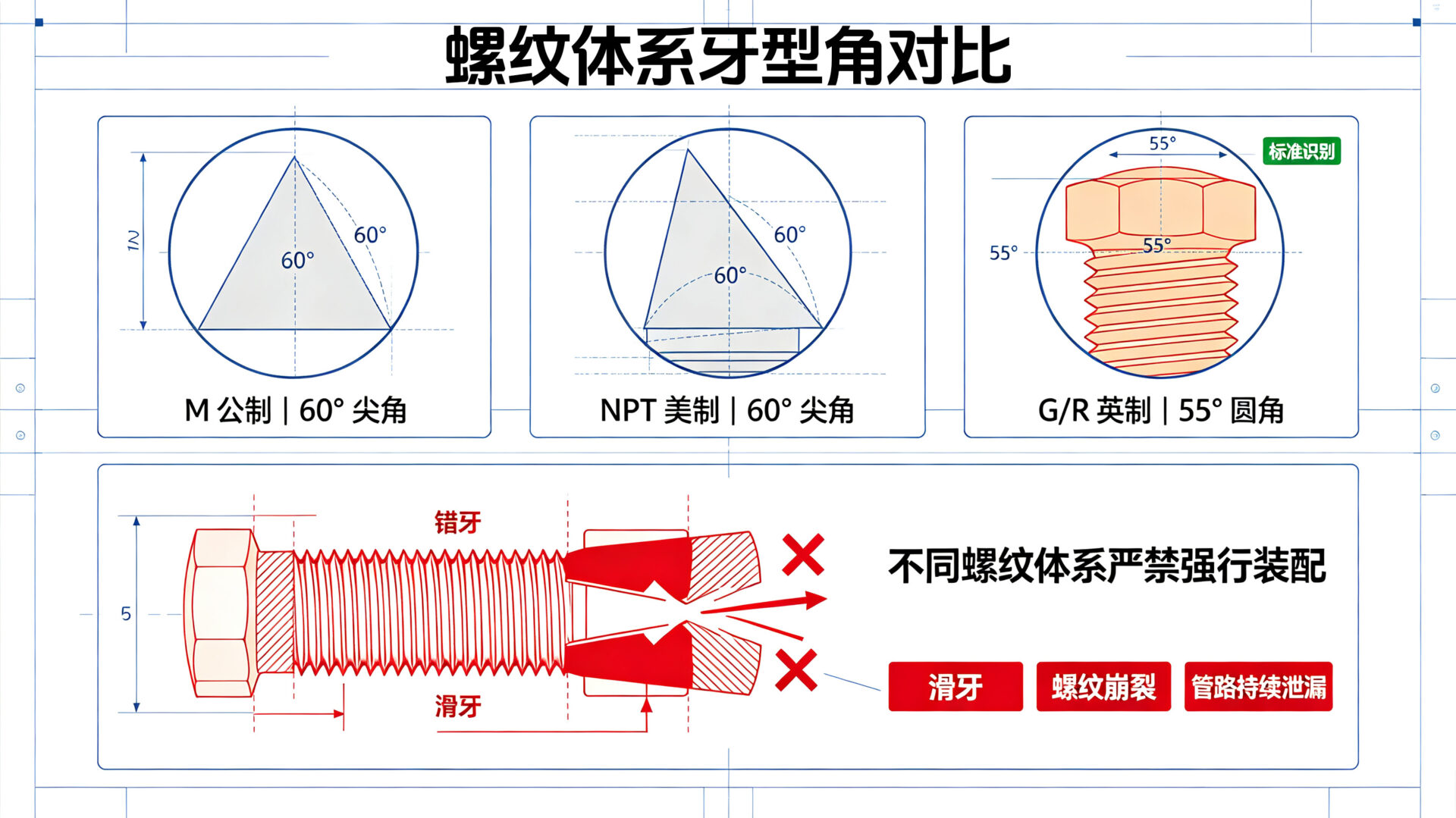

牙型角	60°	55°	60°
尺寸单位	毫米（mm）	英寸（in）	英寸（in）
公称直径定义	螺纹大径	管道通径	螺纹大径（UNC）/管道通径（NPT）
主流应用地区	全球通用（中国、欧洲）	英国、中国、东南亚	美国、加拿大、日韩进口设备
气动液压核心用途	结构固定、精密调节	低压气动管路、中压液压	高压液压管路、进口元件接口

选择建议：

1.如果你的项目需要国际协作，建议优先使用公制螺纹。

2.如果你是在美国工作或制造，美制螺纹会更合适。

3.英制螺纹则适合需要传统工艺和自锁性能的场合。

---

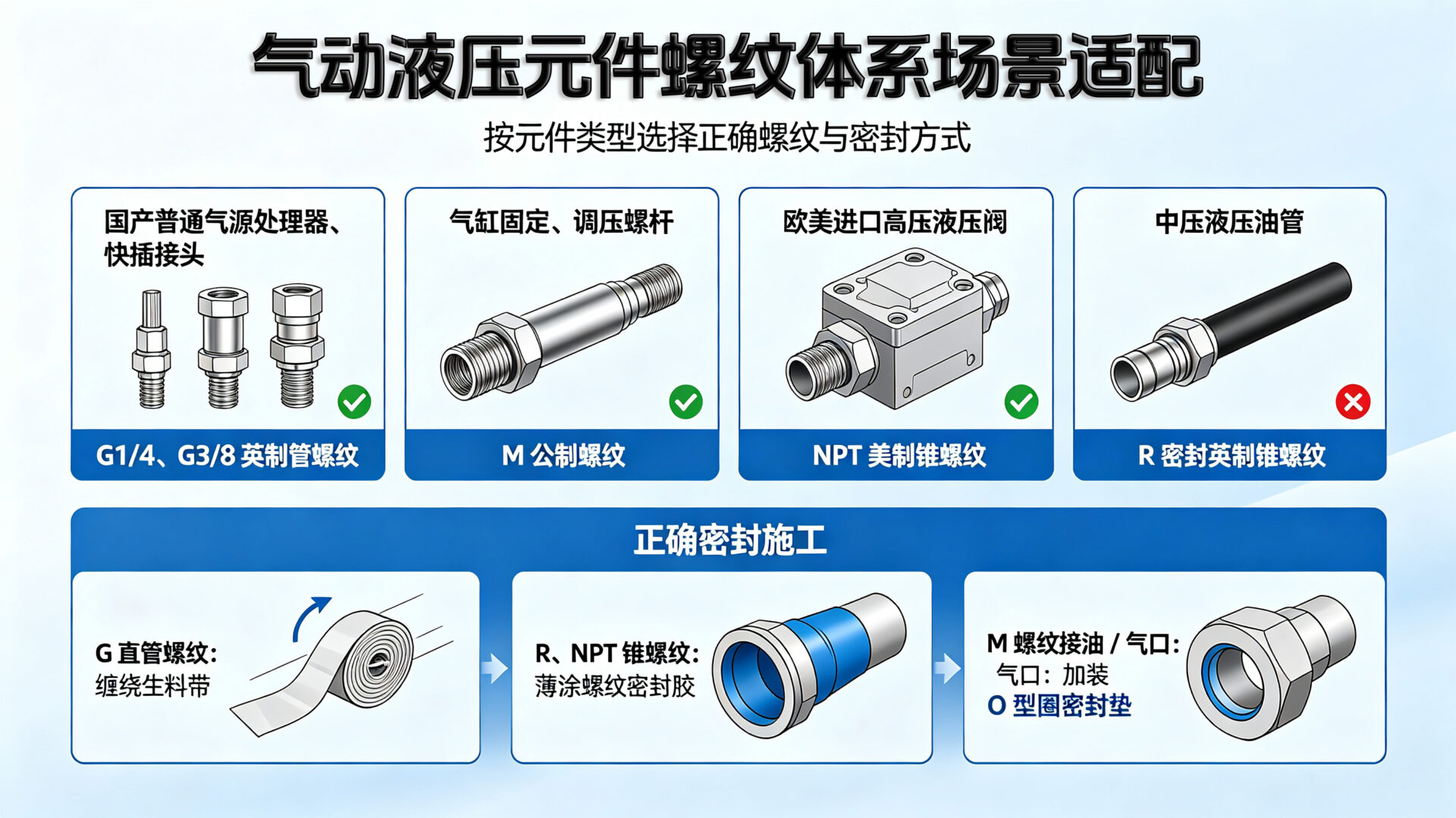

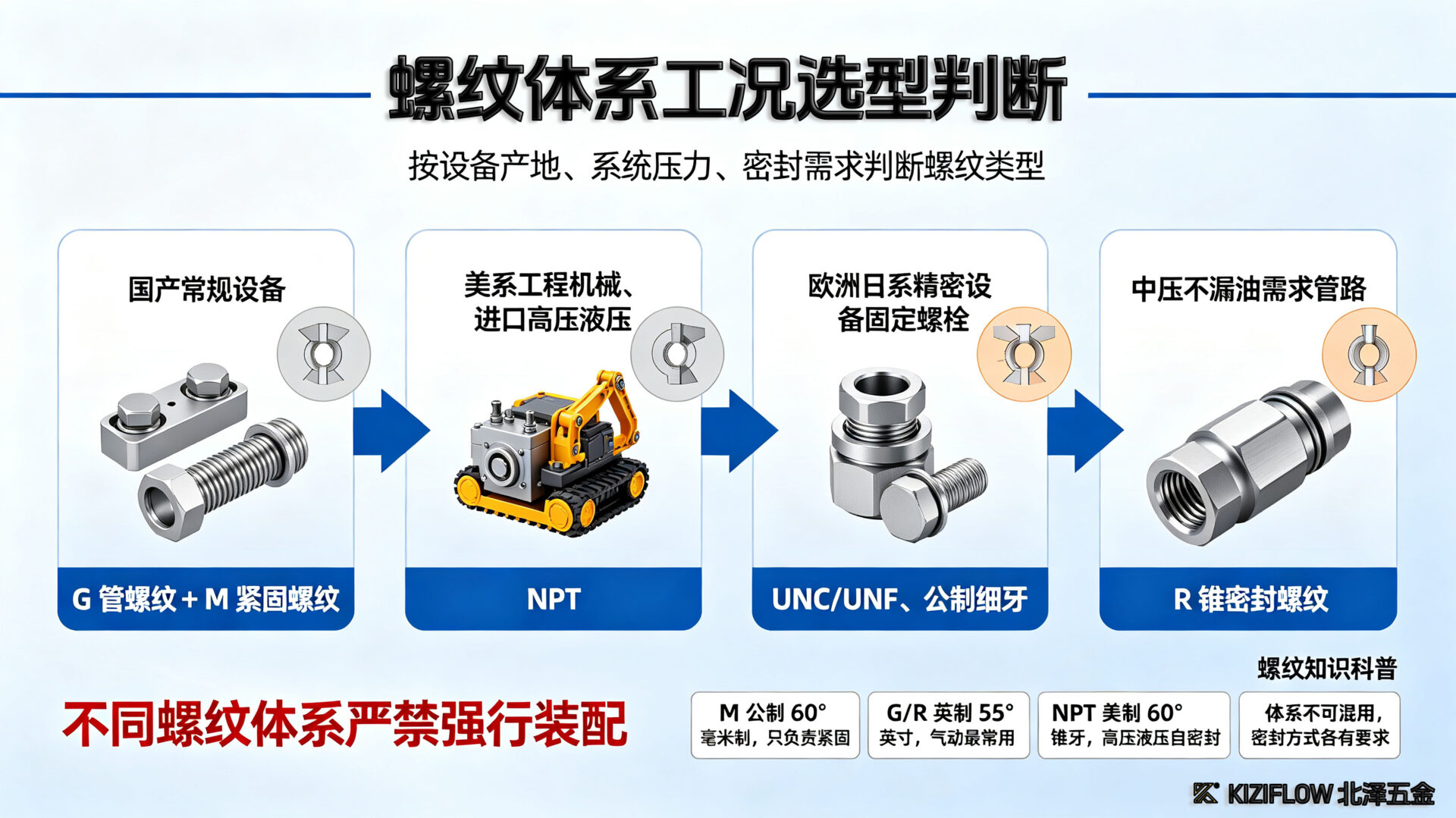

五、 气动液压行业选型注意事项

1.优先匹配元件标注：国产元件选G螺纹/M螺纹，进口欧美元件选NPT螺纹，进口日系元件需确认标注（多为公制或英制）。

2.密封件适配原则：G螺纹配生料带/密封圈，NPT/R螺纹可涂螺纹密封胶（避免过紧损坏螺纹），M螺纹用于流体连接时需选带密封槽的接头。

3.避免混装：不同体系螺纹强行拧合会导致滑牙、泄漏，甚至损坏元件，选型时需核对螺纹规格手册。

收藏备用

螺纹是机械世界中的“语言”，不同标准的螺纹就像不同“语种”一样，适用于不同的场景和需求。

了解公制、英制、美制螺纹的区别，不仅能帮助你在实际工作中更高效地选择和使用零件，还能提升你的专业素养。

记住： 螺纹的选择，不仅关乎功能，更关乎效率与安全。选择适合的螺纹，就是选择更好的解决方案。
