气动系统耗气量精确计算
气动系统是工业自动化中常用的控制方式，广泛应用于各种机械、液压、气动设备中。在实际应用中，气动系统的耗气量直接关系到设备的效率、成本和运行稳定性。
气动系统耗气量精确计算的核心是：先算单次动作容积，再结合动作频率、压力、温度、泄漏修正，最终得到标准状态耗气量（ANR）。它和缸径、行程、频率呈强线性正相关。
一、基本原理
气动执行元件（如气缸）在一个工作循环中，会吸入一定体积的压缩空气（在供气压力下），但为了统一比较，耗气量通常换算到“标准状态”：

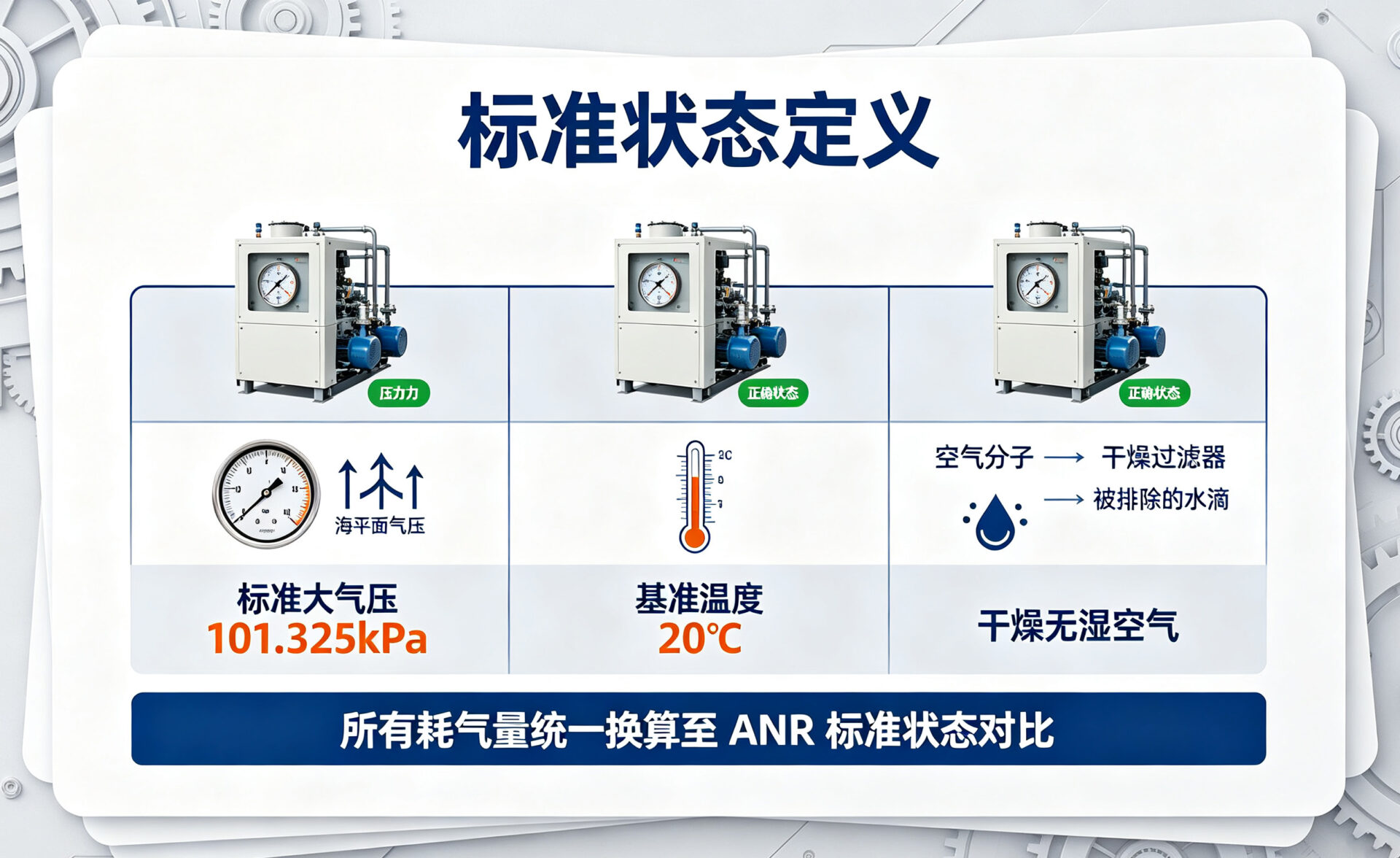

标准状态定义（ISO 13443 / GB/T 3853）：
- 压力：101.325 kPa（1 atm）
- 温度：20°C（293.15 K）
- 相对湿度：0%（干燥空气）
因此，计算需将实际工作压力下的气体体积转换为标准状态下的等效体积。
二、基础公式（最常用）

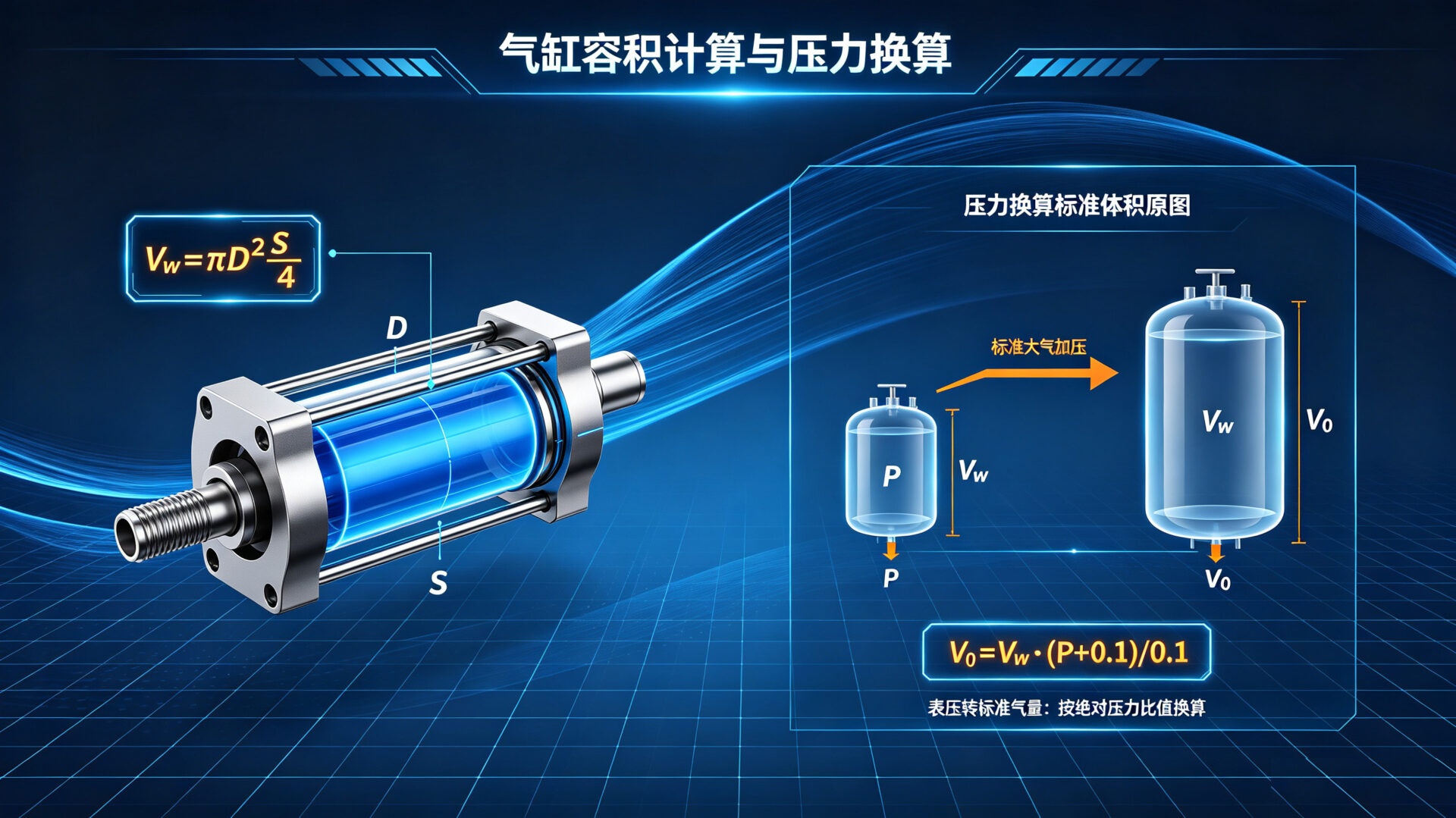

1. 单缸单次耗气量（工作状态）
VW = A · S = πD2 / 4 · S
D：缸径（m）
S：行程（m）
VW：工作状态下体积（m³）
2. 折算到标准状态（ANR/0.1MPa、20℃）耗气量
V0=VW · P+0.1 / 0.1
P ：工作压力（MPa，表压）
V0：标准状态体积（m³(ANR)）
工程简化（D、S 用 mm，P 用 MPa）：
V0 ≈ 0.785 × D2 × S ×（P+0.1）× 10-6（m3（ANR））
3. 系统平均耗气量
Q0 = V0 · f
f ：动作频率（次/s）
Q0：标准状态流量（m³(ANR)/s）
常用单位换算：
1m3(ANR)/min = 16.67 L(ANR)/s
1m3(ANR)/h ≈ 0.0167 m3(ANR)/min

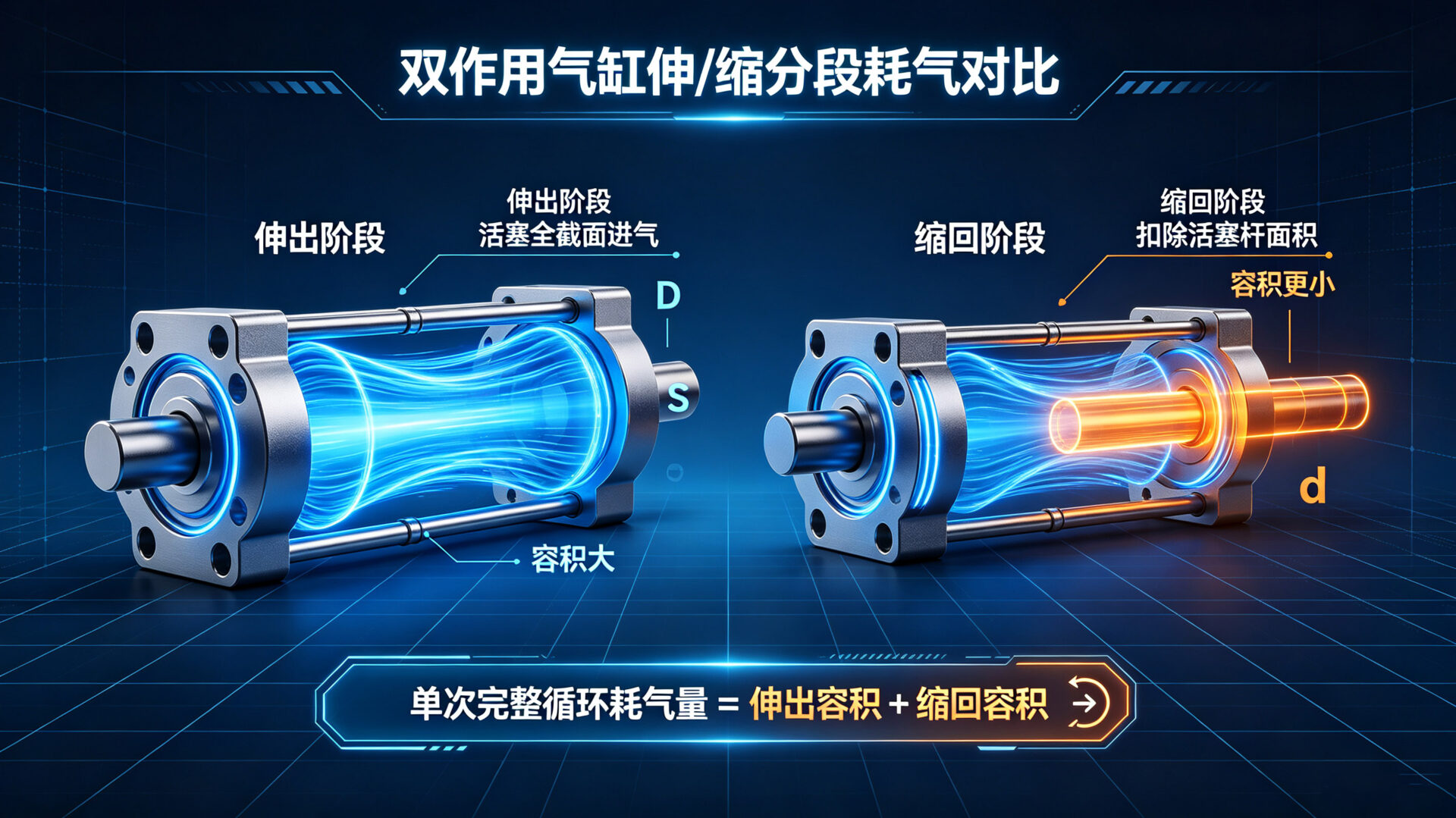

三、双作用气缸：进+排气都要算
双作用气缸伸出+缩回都耗气，需分别计算再相加：
V0,伸 = πD2 / 4 × S ⋅ P+0.1 / 0.1
V0,缩 = π(D2−d2) / 4 × S ⋅ P+0.1 / 0.1
V0,单次 = V0,伸 + V0,缩
d ：活塞杆直径（m）

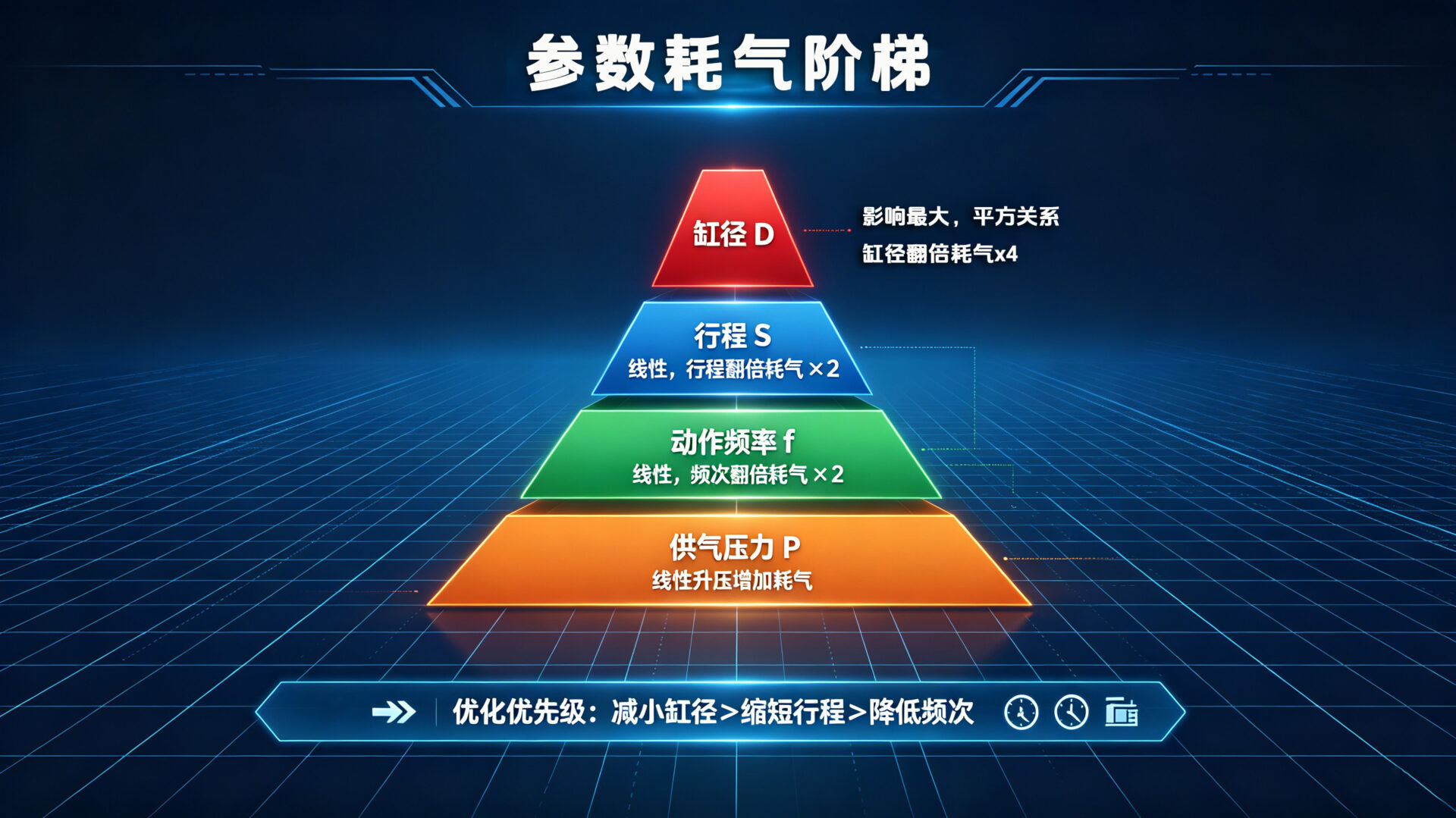

四、耗气量与缸径、行程、频率的关系
关系总结（标准状态下）

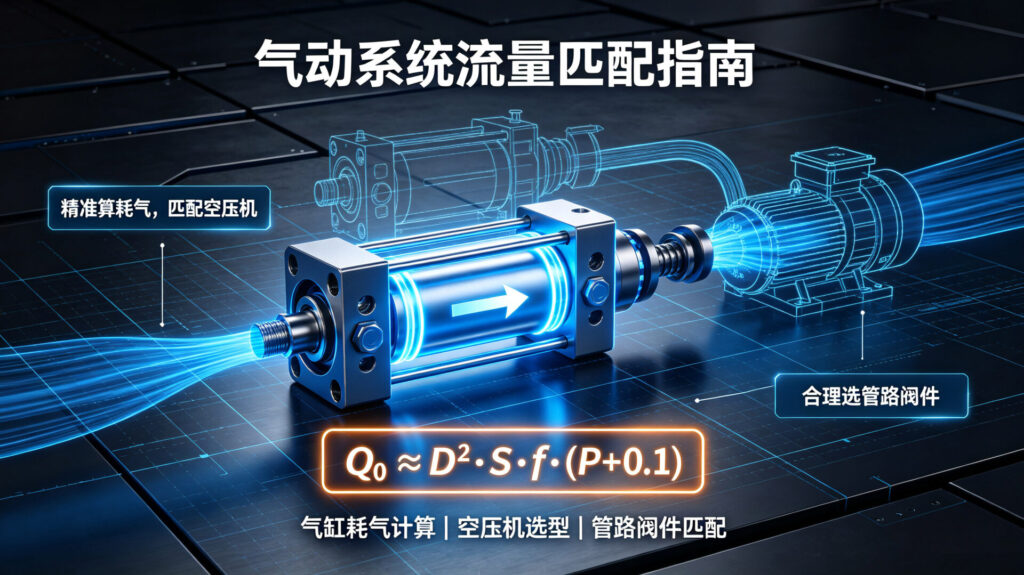

Q0 ∝ D2 ⋅ S ⋅ f ⋅ (P+0.1)
| 参数 | 与耗气量关系 | 典型影响 |
| 缸径 D | 平方正比 | 缸径加倍 → 耗气量×4，影响最大 |
| 行程 S | 线性正比 | 行程加倍 → 耗气量×2 |
| 频率 f | 线性正比 | 频率加倍 → 耗气量×2 |
| 压力 P | 近似线性正比 | 压力越高，压缩空气越多 |
设计优化顺序：优先减小缸径 > 缩短行程 > 降低频率。

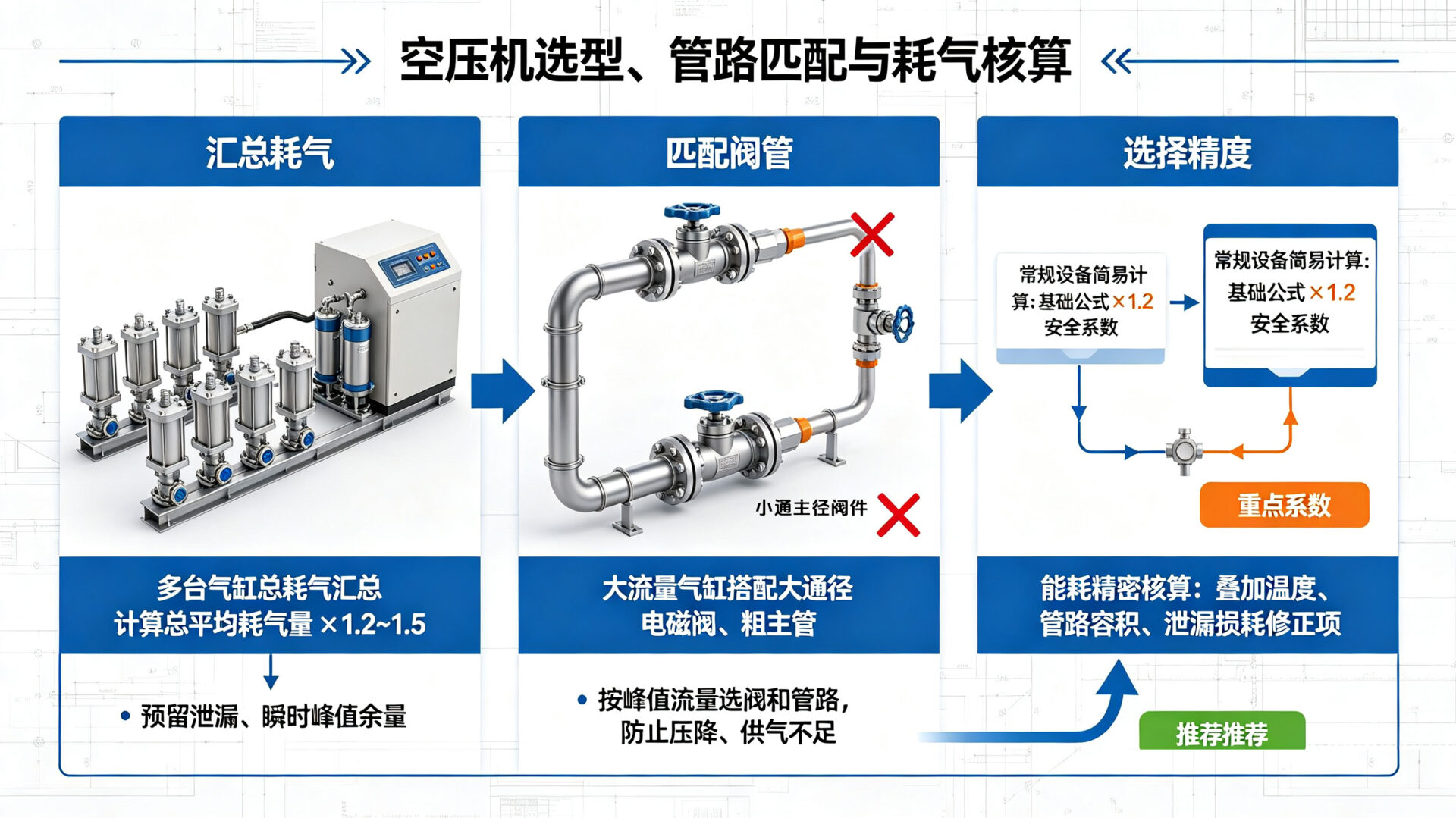

五、选型与设计建议
1.空压机选型：按平均耗气量×1.2~1.5（泄漏+备用）。
2.管径/阀选型：按峰值流量，避免压降过大。
3.精度要求：
- 一般设备：用基础公式+1.2系数即可。
- 能耗核算/精密计量：必须加温度、管容、泄漏修正。
4.节能：
- 非必要不盲目放大缸径。
- 可采用气液增压、省气回路降低耗气。
5.使用厂家性能曲线：部分厂商提供不同压力/频率下的实测耗气数据。
6.考虑管路容积：长管路或大容腔在首次充气时会额外耗气（对高频系统影响小，对低频大行程系统需考虑）。

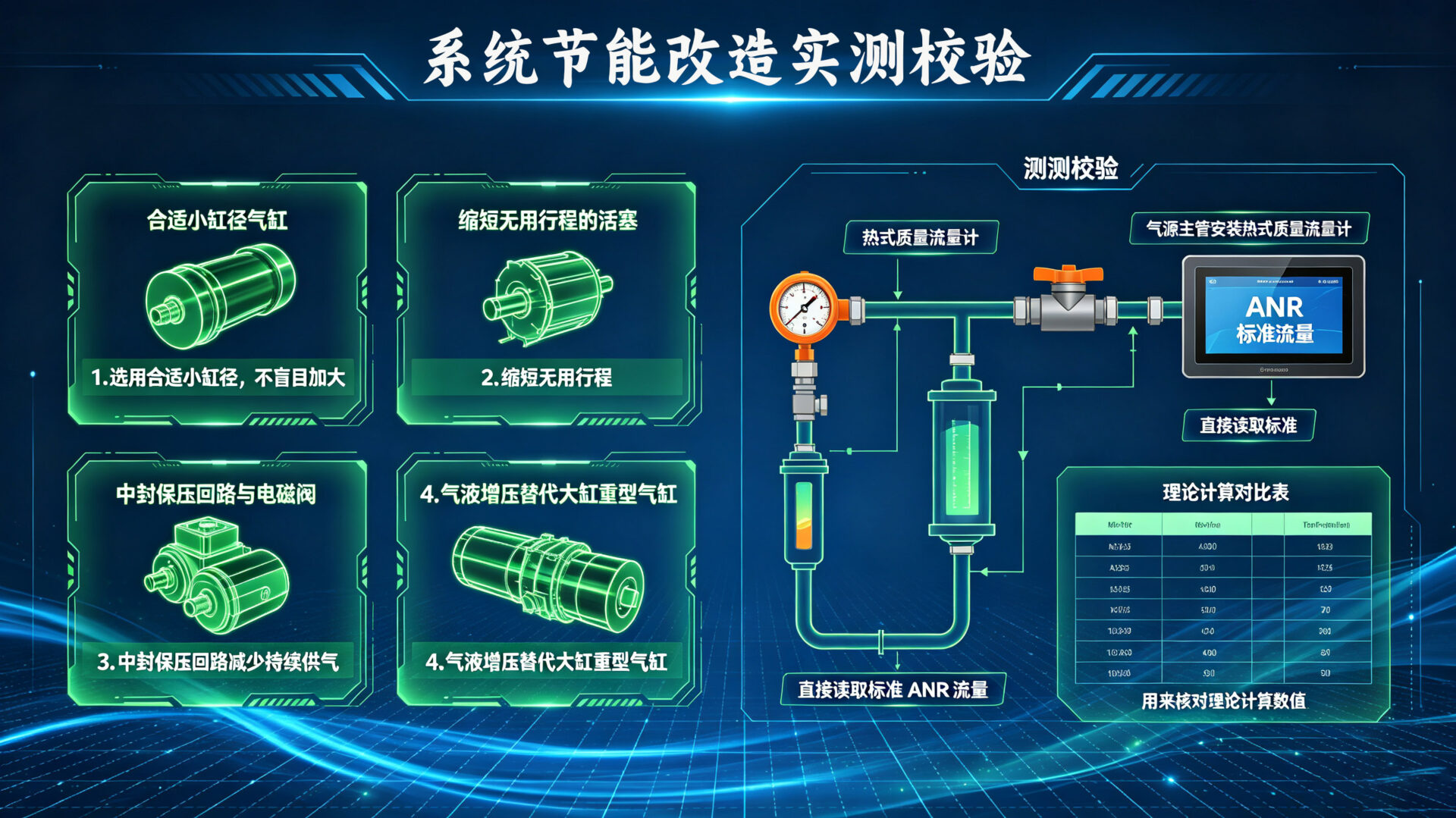

7.采用流量传感器实测：在关键设备上安装热式质量流量计（直接输出标准状态流量）进行验证。
重点知识
1.耗气量 ∝ 缸径² × 行程 × 频率 × (供气绝对压力)
2.精确计算需将工作状态气体体积换算至标准状态
3.设计时优先优化缸径和行程，避免盲目提高压力
4.总耗气量 = 各元件耗气之和 + 泄漏 + 安全余量
气动系统的耗气量是一个复杂的过程，受多个因素共同影响。精确计算耗气量，不仅有助于控制成本，还能提升设备运行效率和稳定性。
在实际应用中，需要结合执行元件的缸径、行程、动作频率等参数，综合分析气动系统的性能。
