液压高压管路接头怎么选？选型要点与典型应用场景

在工业自动化和机械制造领域，液压系统是实现高效传动与控制的核心组件。

其中，高压管路的连接方式直接影响到系统的性能、安全性和寿命。

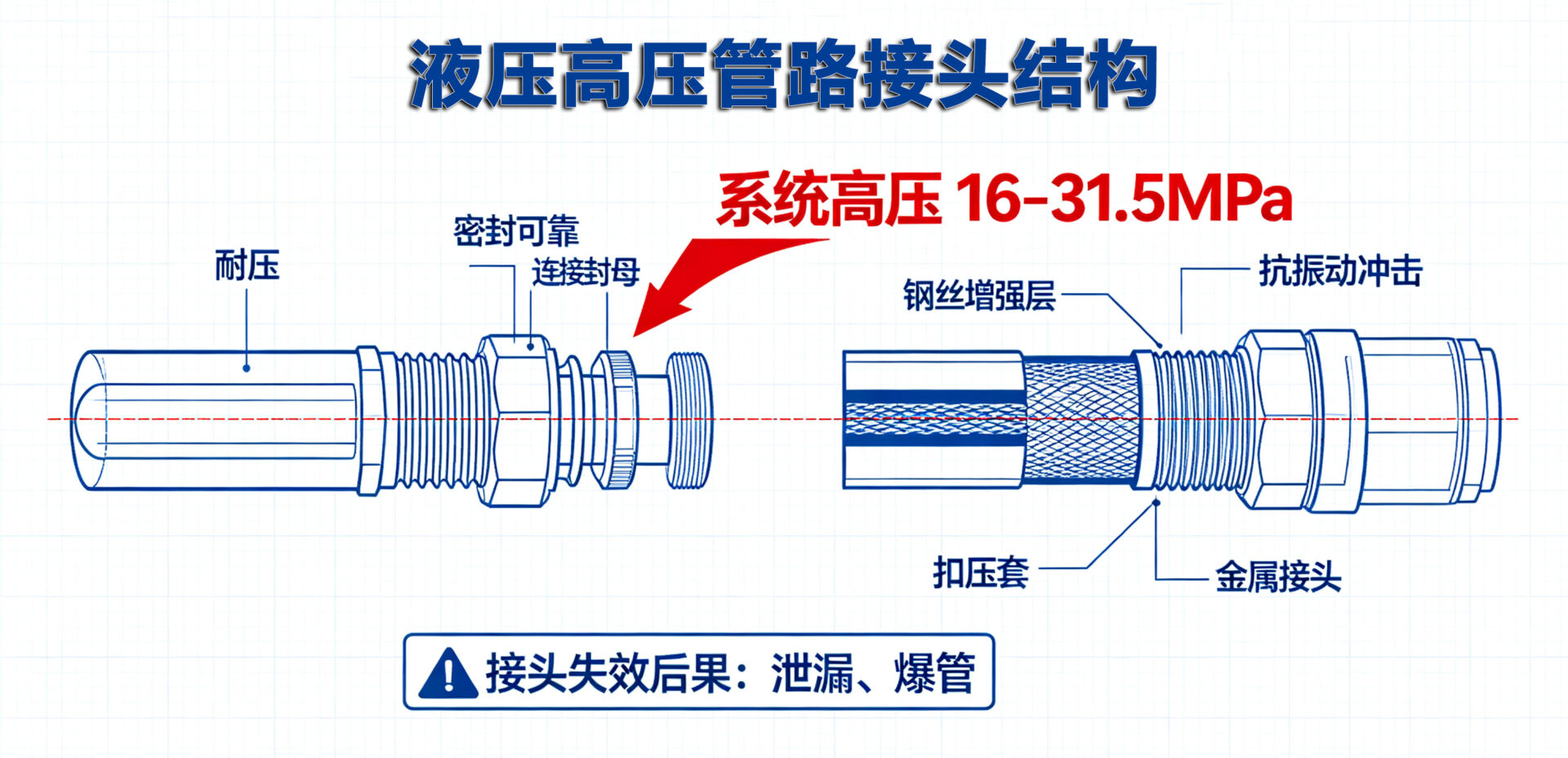

液压系统高压管路接头的核心要求是 耐压性强、密封可靠、抗振动冲击，并确保长期运行的安全性和可靠性。

需适配系统工作压力（常规高压系统压力16-31.5MPa）、管路材质（钢管/软管）及安装工况。

---

一、高压管路连接的重要性

液压系统中，高压管路通常承受着数百甚至上千个大气压的力，对管路材料和接头的耐压性、密封性提出了极高的要求。

如果连接不当，可能会导致泄漏、压力不足、甚至系统完全失效。因此，选择合适的接头至关重要。

---

二、按管路类型分类的接头选型

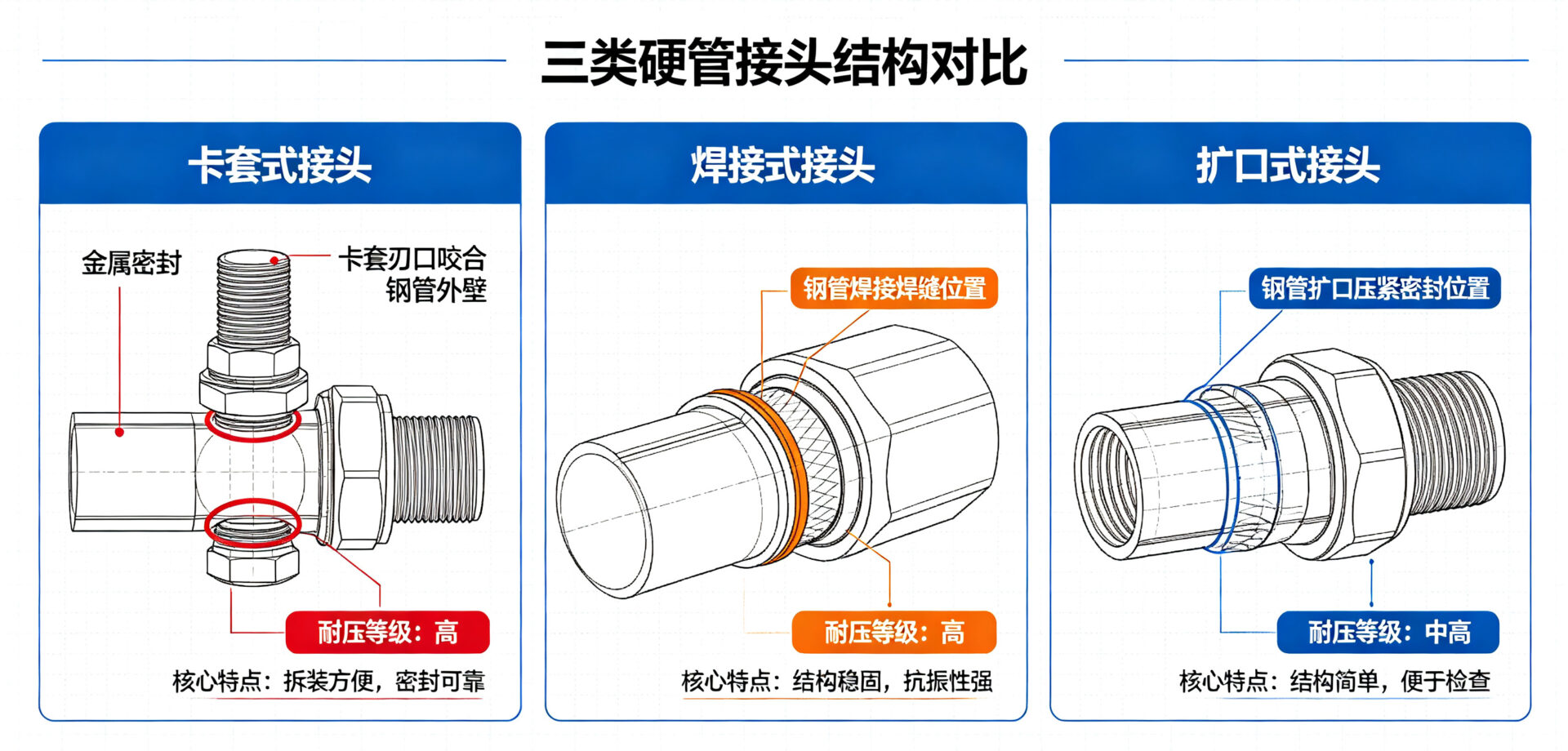

1.  高压硬管接头（适配钢管/硬质合金管，用于固定管路）

硬管接头是高压液压系统（如液压站、主机固定管路）的核心选择，密封性能优异，耐压等级高。

接头类型	结构特点	耐压等级	适用场景
卡套式接头	依靠卡套刃口切入钢管外壁，形成金属密封，无需焊接/扩口	最高可达63MPa	1.中高压钢管管路（如液压油缸进回油管路） 2.需频繁拆卸、便于维护的场合（如机床液压系统） 3. 对密封性要求高的精密液压设备
焊接式接头	接头体与钢管焊接连接，密封性能极强，抗振动	最高可达100MPa以上	1.超高压液压系统（如冶金、矿山设备） 2.振动剧烈、冲击载荷大的工况（如液压破碎锤管路） 3. 长期固定、无需拆卸的主油路
扩口式接头	需将钢管端部扩口，通过螺母压紧扩口部位密封，结构简单	一般≤31.5MPa	1.中低压硬管辅助管路（如液压系统泄油管、回油管） 2.薄壁钢管连接，适合轻型设备

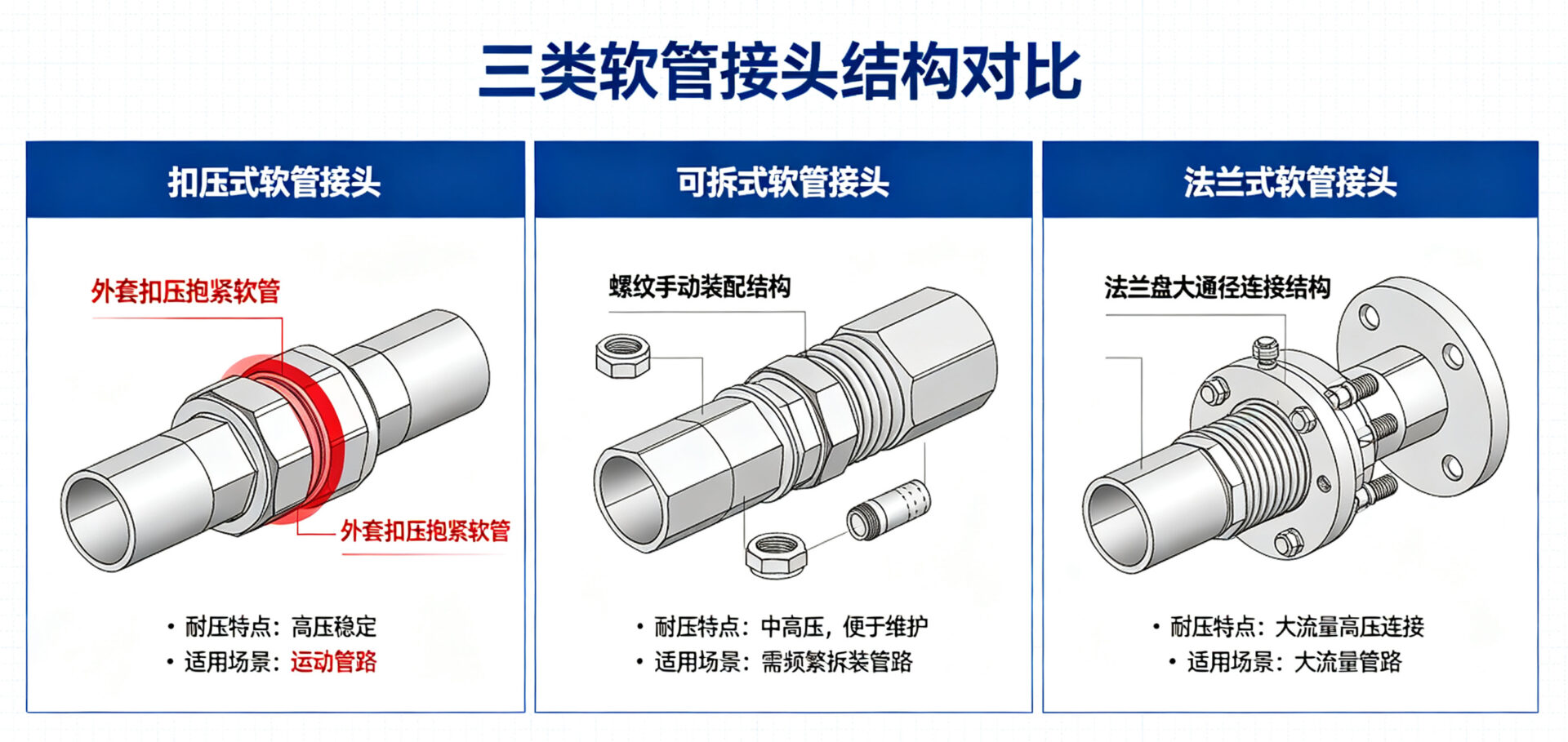

2.  高压软管接头（适配液压软管，用于运动部件连接）

软管接头用于液压缸、液压马达等运动部件与固定管路的连接，需兼顾柔韧性与耐压性。

接头类型	结构特点	耐压等级	适用场景
扣压式软管接头	接头外套通过专用扣压机压紧软管，密封牢固，抗拔脱能力强	16-63MPa	1.高压软管主力接头（如挖掘机、装载机液压管路） 2.振动频繁、弯曲半径小的运动管路（如油缸活塞杆端管路） 3. 工程机械、重型设备的液压系统
可拆式软管接头	无需扣压机，手动组装，可现场维修更换	16-40MPa	1.应急维修、野外作业场景（如矿山设备现场管路抢修） 2.中小批量软管连接，降低维护成本 3. 中高压非核心油路（如液压泵站备用管路）
法兰式软管接头	采用法兰连接，通径大，流量足	16-31.5MPa	1.大流量高压主油路（如液压压机主油缸管路） 2.低压力损失要求的场合（如大型液压系统供油管路）

---

三、 高压接头选型核心原则

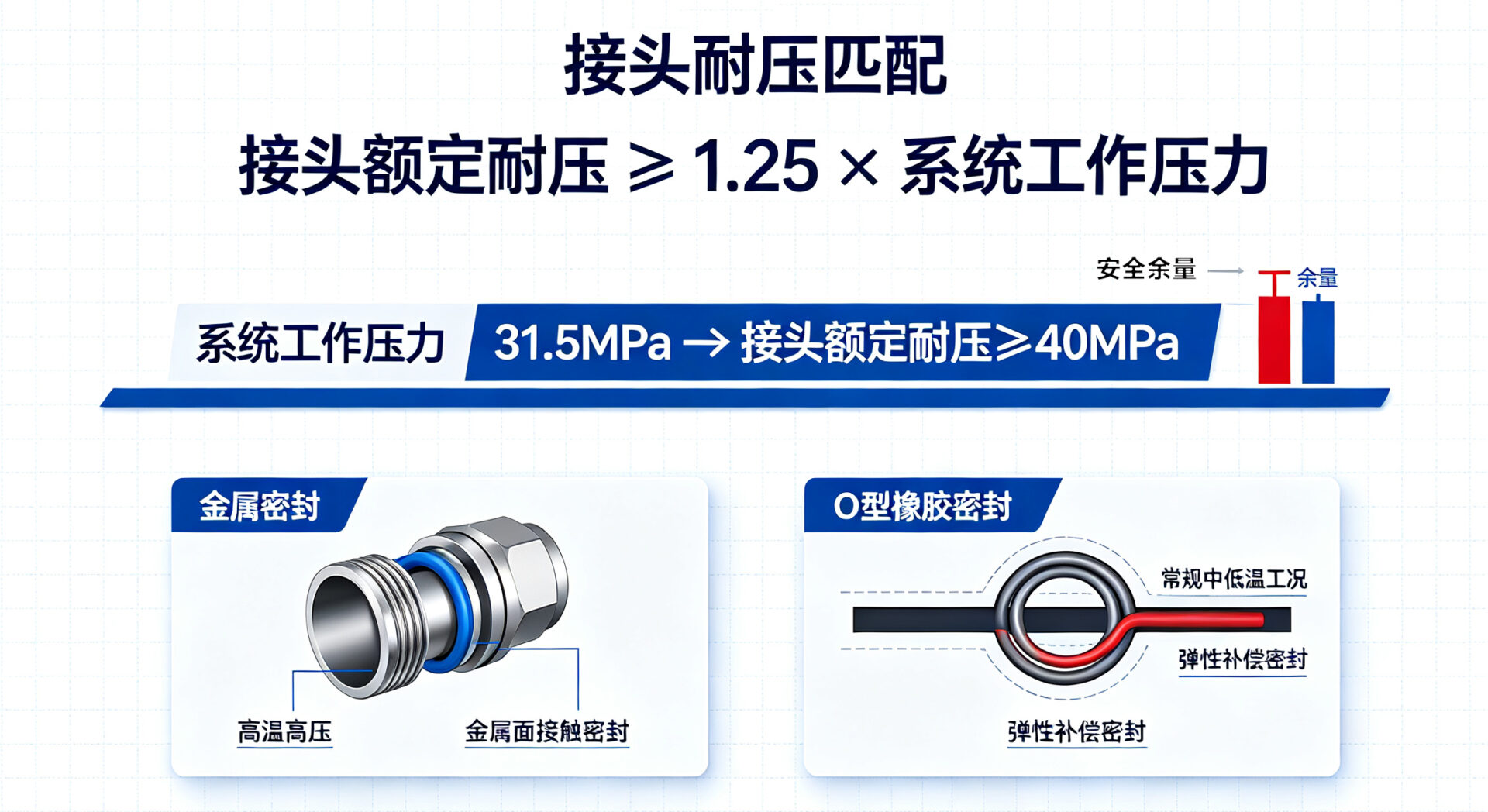

1.耐压匹配原则

接头额定耐压值需≥1.25倍系统工作压力。

例如系统工作压力31.5MPa时，需选额定耐压≥40MPa的接头，避免高压下泄漏或爆裂。

2.密封形式适配

• 金属密封（卡套式、焊接式）：适合高温（-20℃~200℃）、高压、强腐蚀工况；
• 橡胶密封（如O型圈密封）：适合中低温（-40℃~120℃）、常规工况，密封性能好且成本低。

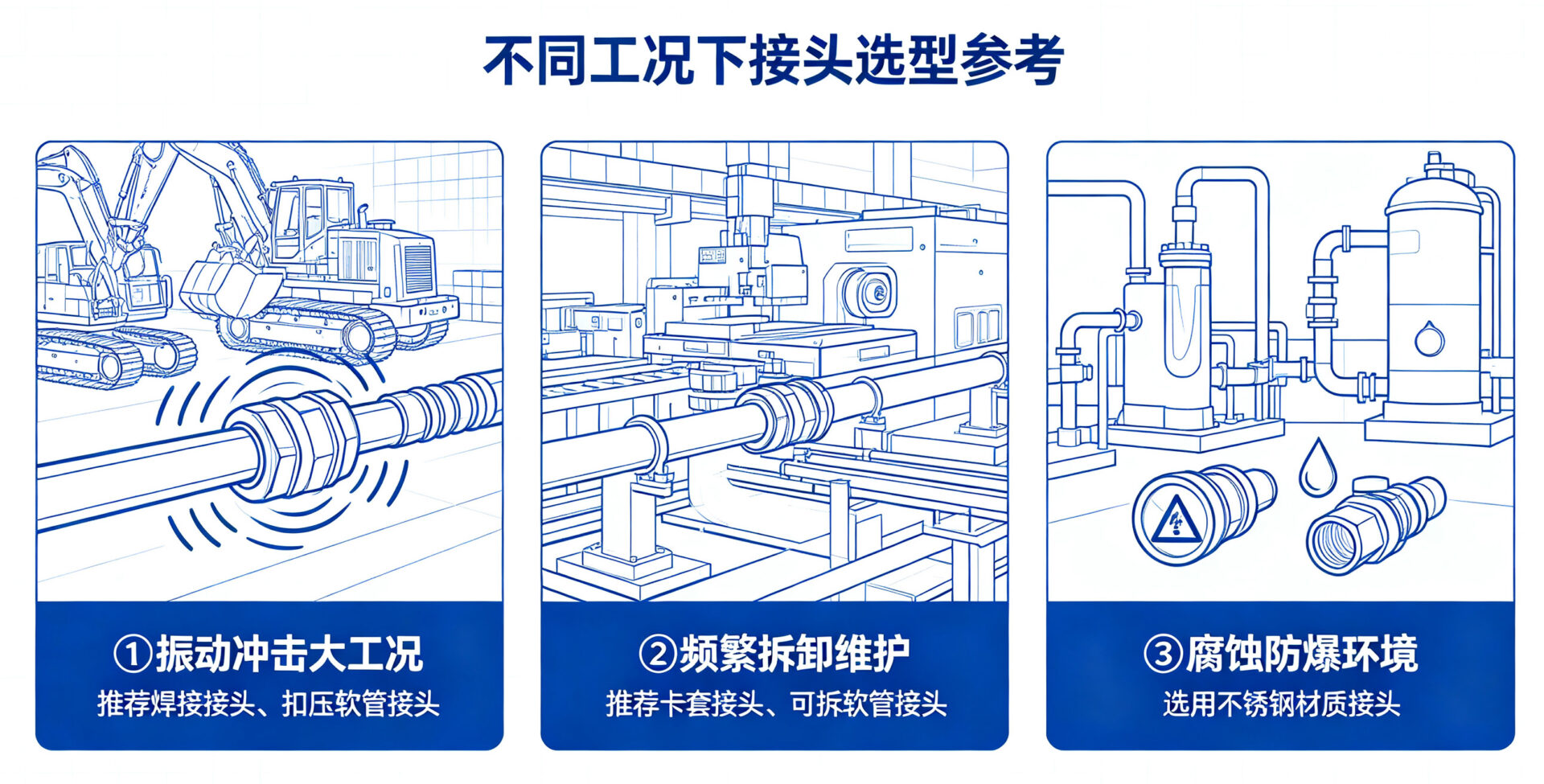

3.工况适应性原则

• 振动冲击大的场合（如工程机械）：优先选焊接式硬管接头、扣压式软管接头；
• 需频繁拆卸维护的设备（如机床）：优先选卡套式硬管接头、可拆式软管接头；
• 防爆、腐蚀环境（如化工设备）：选不锈钢材质接头，避免生锈或腐蚀失效。

---

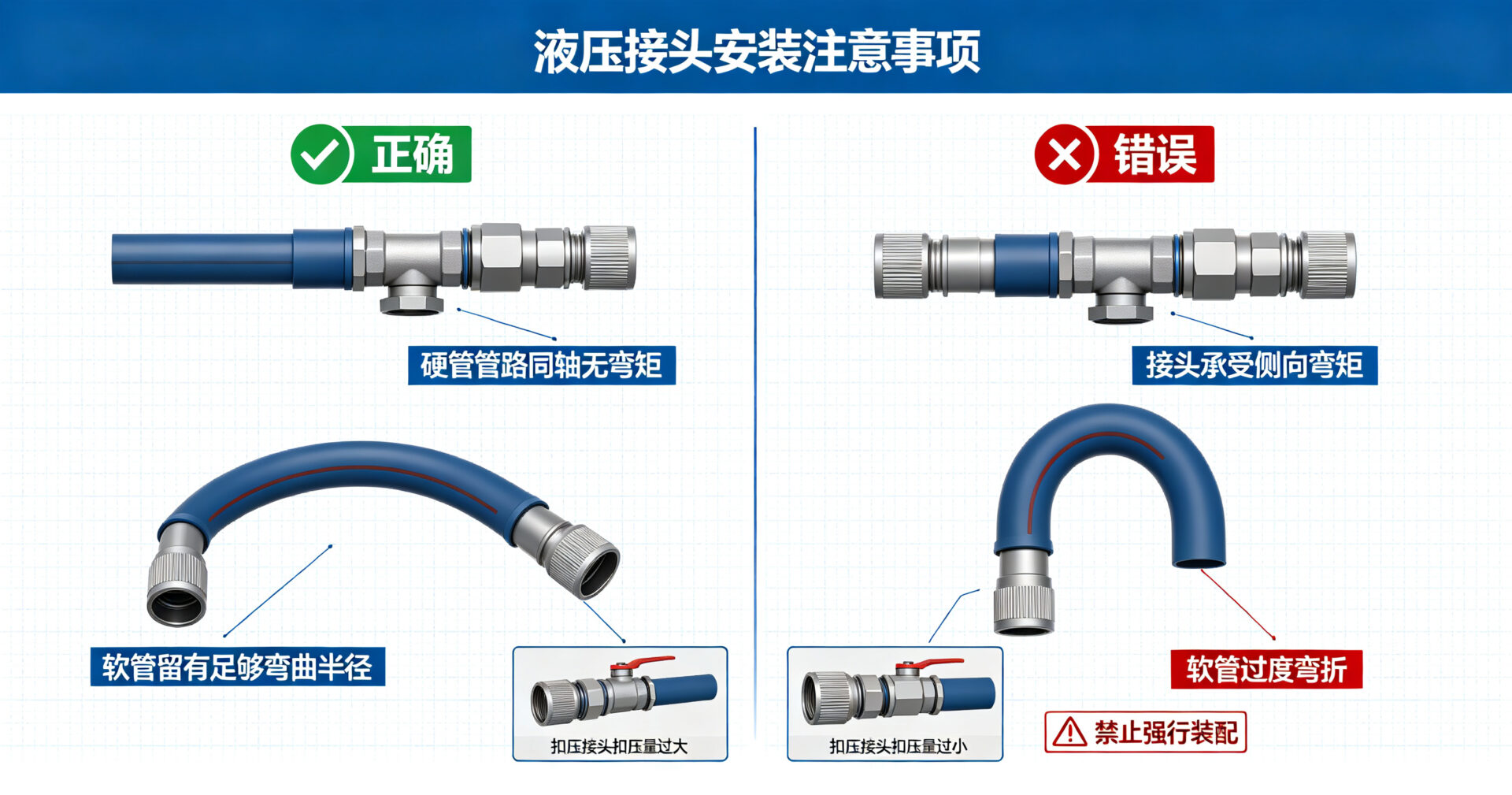

四、 安装与维护注意事项

1.硬管接头安装时，需保证管路同轴度，避免接头承受额外弯矩；软管接头需预留足够弯曲半径，防止软管过度弯折导致破损。

2.扣压式软管接头需使用专用扣压机，严格控制扣压量，过松易漏油，过紧易损伤软管。

3.定期检查接头密封部位，若出现渗油、松动，及时更换密封件或接头；长期停用的液压系统，需排空管路内压力后再拆卸接头。

---

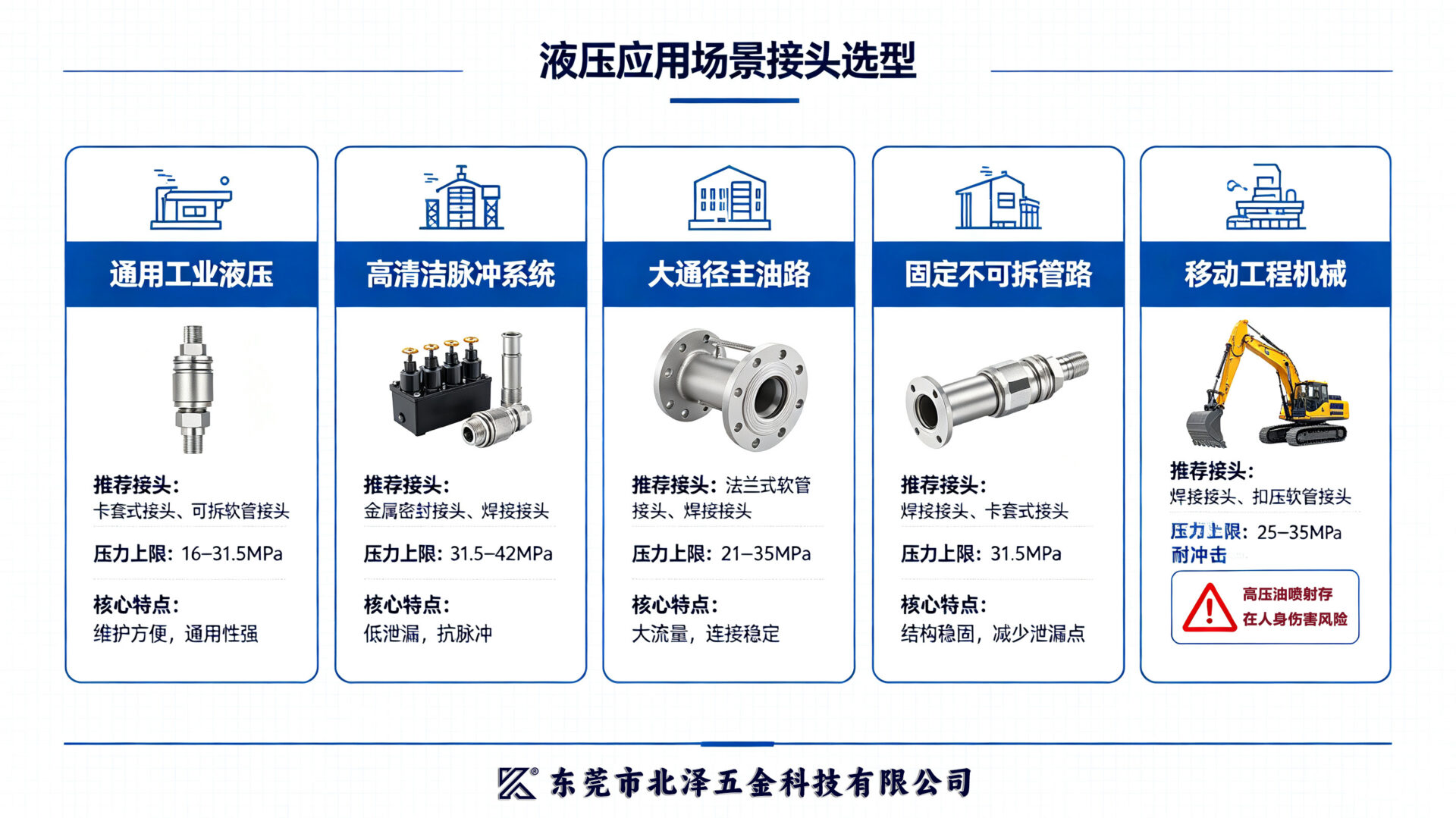

五、推荐表

应用场景	推荐接头类型	压力上限	特点
通用工业液压（注塑机、机床）	DIN 2353 卡套接头	31.5 MPa	经济、可靠、易安装
高清洁/高频脉冲系统	ORFS（O形圈端面密封）	35～42 MPa	零泄漏、无污染
大通径主油路（>DN25）	SAE Code 62 法兰	35 MPa	抗振、易拆装
固定不可拆管路	焊接接头	无限制	成本低，但不可维护
移动机械（挖掘机、起重机）	DIN 2353 + 防松措施	31.5 MPa	抗振动，行业标配

(安全提示：液压系统一旦失效，高压油喷射可造成严重人身伤害（油雾甚至可致皮肤坏死）。务必选用认证合格的高压接头，并定期检查紧固状态！)

避坑指南

高压液压管路接头的选型需根据“压力匹配、介质兼容、安装适配”三大原则，优先选择品牌产品（如北泽五金），避免因劣质接头导致泄漏、爆管等事故。

高压管路的接头选择直接影响液压系统的性能和安全。

在实际应用中，应根据具体工况选择合适的接头类型，如金属软管接头、高压快接头或螺纹接头。

同时，还要注意 材料、密封性、安装便捷性和环境适应性 等因素。

选择合适的接头，不仅能够提升液压系统的效率，还能有效降低维护成本，延长设备寿命。
