液压系统压力损失怎么降？成因分析与减损实操方案

液压系统是现代工业中不可或缺的核心组件，其性能直接影响到设备的效率和稳定性。

然而，液压系统在运行过程中不可避免地会遇到压力损失，这对系统整体性能和能耗有着重要影响。

液压系统中的压力损失是指液压油在流动过程中由于摩擦、局部阻力等因素造成的能量损耗，表现为压力的下降。

压力损失不仅影响系统效率，还可能导致发热、响应迟缓甚至系统失效。

液压系统的压力损失主要分为沿程压力损失和局部压力损失两大类，系统总压力损失是两者之和。

---

一、液压系统压力损失包括哪些部分？

1. 沿程压力损失（沿程阻力损失）

液体在等直径直管中流动时，因液体粘性摩擦和紊流扰动产生的压力降。

这是流体在管道中流动时，由于管道内壁摩擦造成的压力损失。

减少沿程压力损失的措施有使整个液压系统的结构设计尽量紧凑，尽量减小管路的长度，以及合理选择管径，确保流速在最佳范围内。

公式（达西-魏斯巴赫）：

Δpλ=λ ⋅ l/d ⋅ ρv²/2

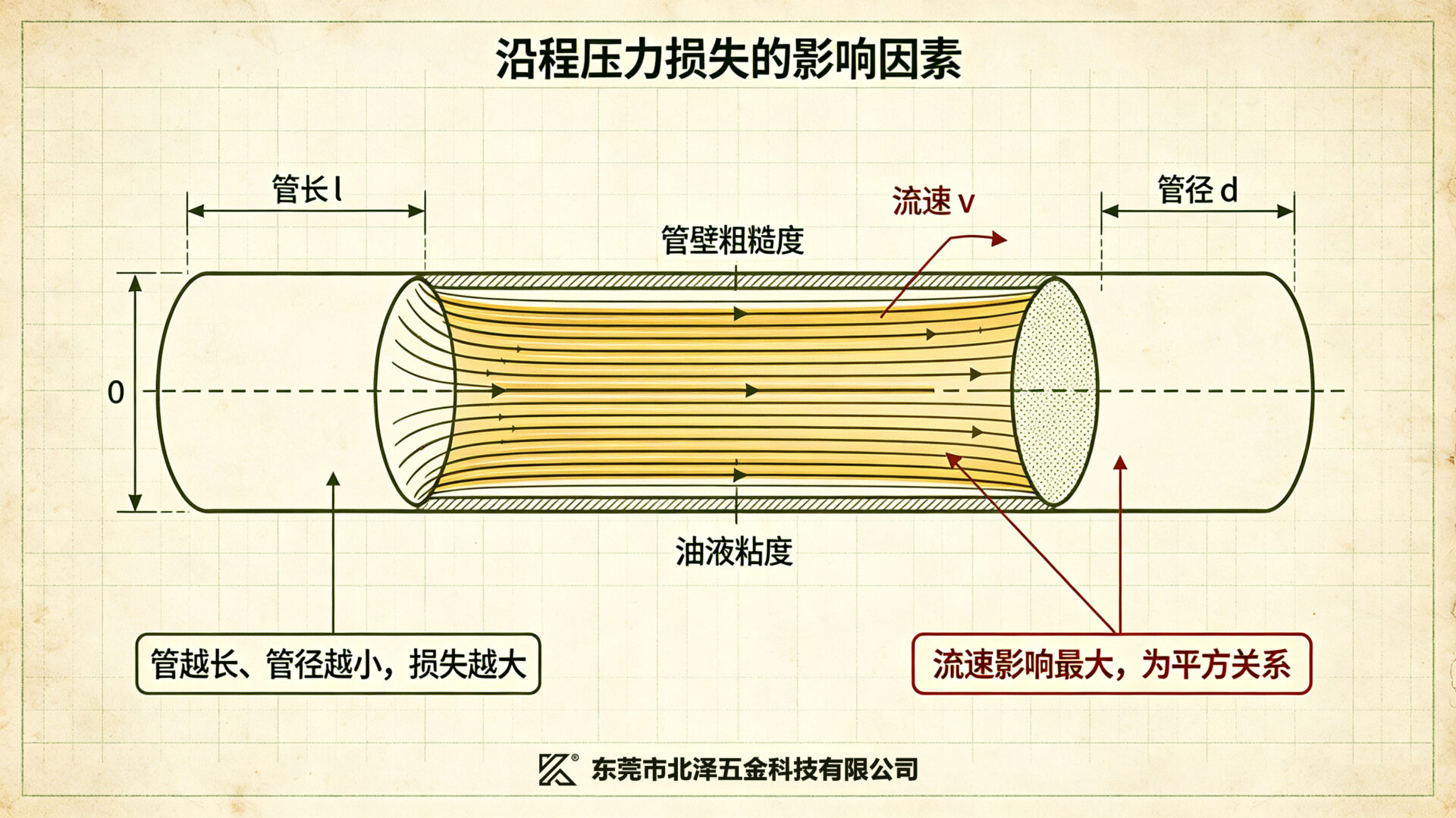

主要影响因素：

• 管长 l、管径 d
• 流速 v（影响最大，平方关系）
• 油液粘度 μ、密度 p
• 管壁粗糙度、流态（层流/紊流）

常见部位：长油管、软管、硬管直管段。

• 发生在直管段中，由液压油与管壁之间的粘性摩擦引起。
• 与管长、流速、油液粘度、管径和管壁粗糙度有关。
• 层流时可用哈根-泊肃叶公式计算；湍流时需用达西-魏斯巴赫公式。

2. 局部压力损失（局部阻力损失）

液流经过截面突变、方向突变、阀口、接头等局部构件时，因涡流、撞击、二次流产生的压力降。

这部分损失主要发生在液压元件的内部，如各种阀门、弯头、接头等；它是由流体在这些部件中流动时遇到的阻力造成的。

减少局部压力损失的方法包括优化设计元件内部的流道，减少弯管接头的使用量，以及选择合适的液压阀口结构。

公式：

Δpζ = ζ ⋅ ρv²/2

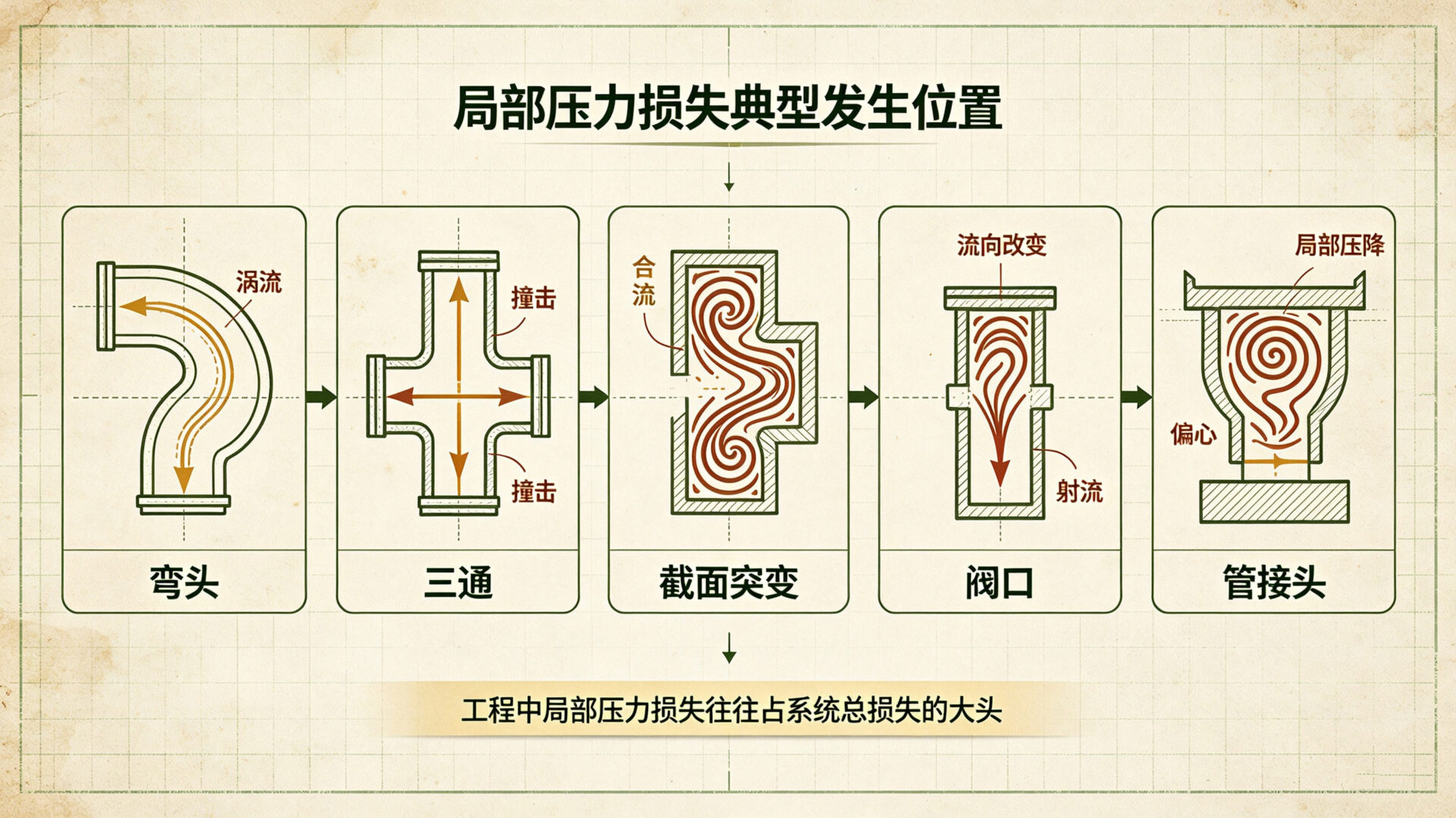

典型产生部位：

• 弯头、三通、变径管
• 各种阀（换向阀、节流阀、溢流阀、单向阀等）
• 过滤器、冷却器、蓄能器接口
• 管接头、快速接头

工程上通常占比更大，尤其阀多、接头多、管路复杂的系统。

发生在管道截面突变处（如弯头、三通、阀口、节流孔、接头等）。

由流体方向改变、速度变化或涡流形成引起。

与局部结构形状、流速及雷诺数相关。

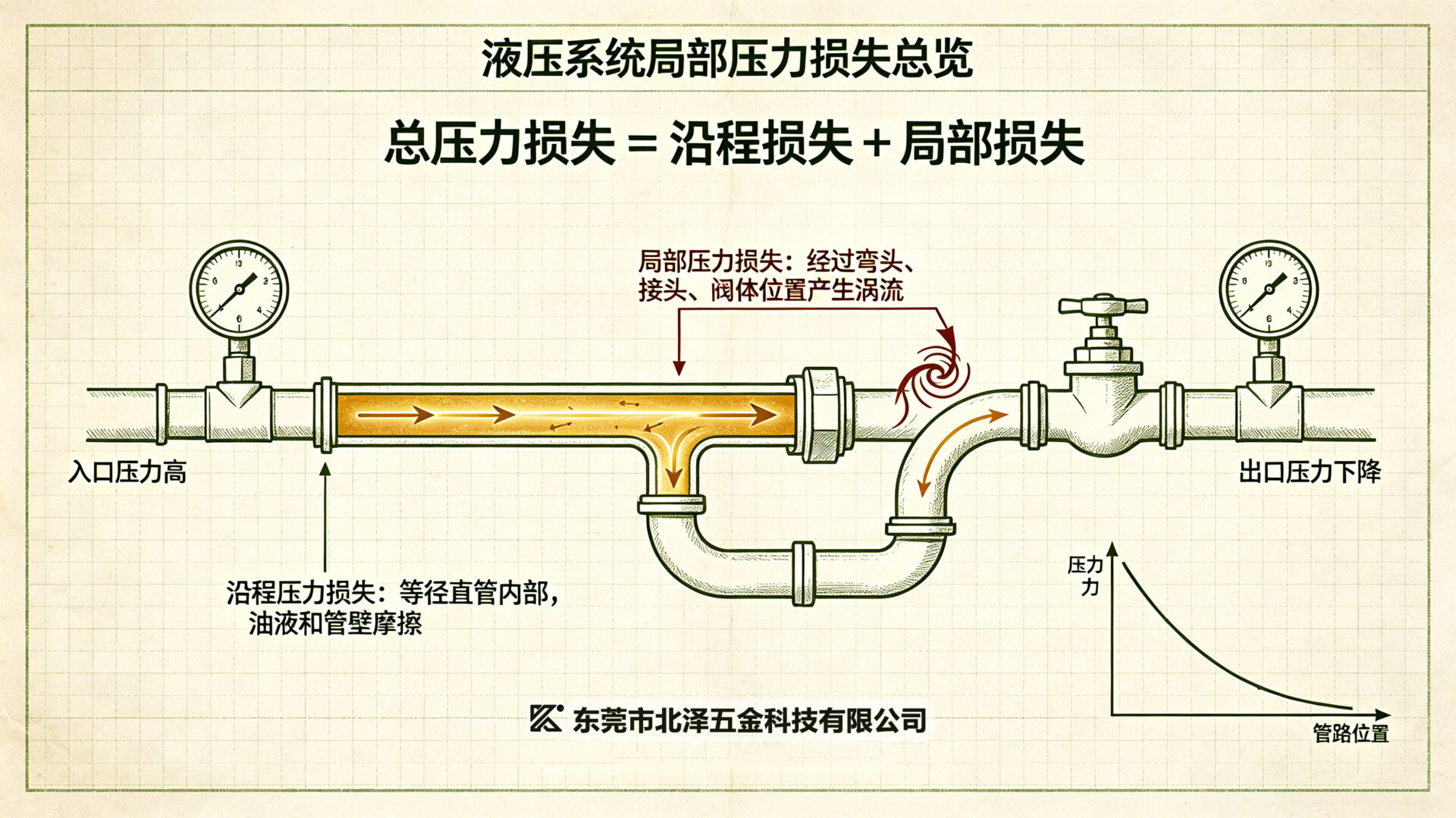

3. 总压力损失

串联管路：

Δp_总= ΣΔpλ + ΣΔpζ

并联管路按各支路分别计算。

---

二、怎么减少管路压力损失？

1. 控制流速（最有效）

流速与压力损失成平方关系，是第一优化项。

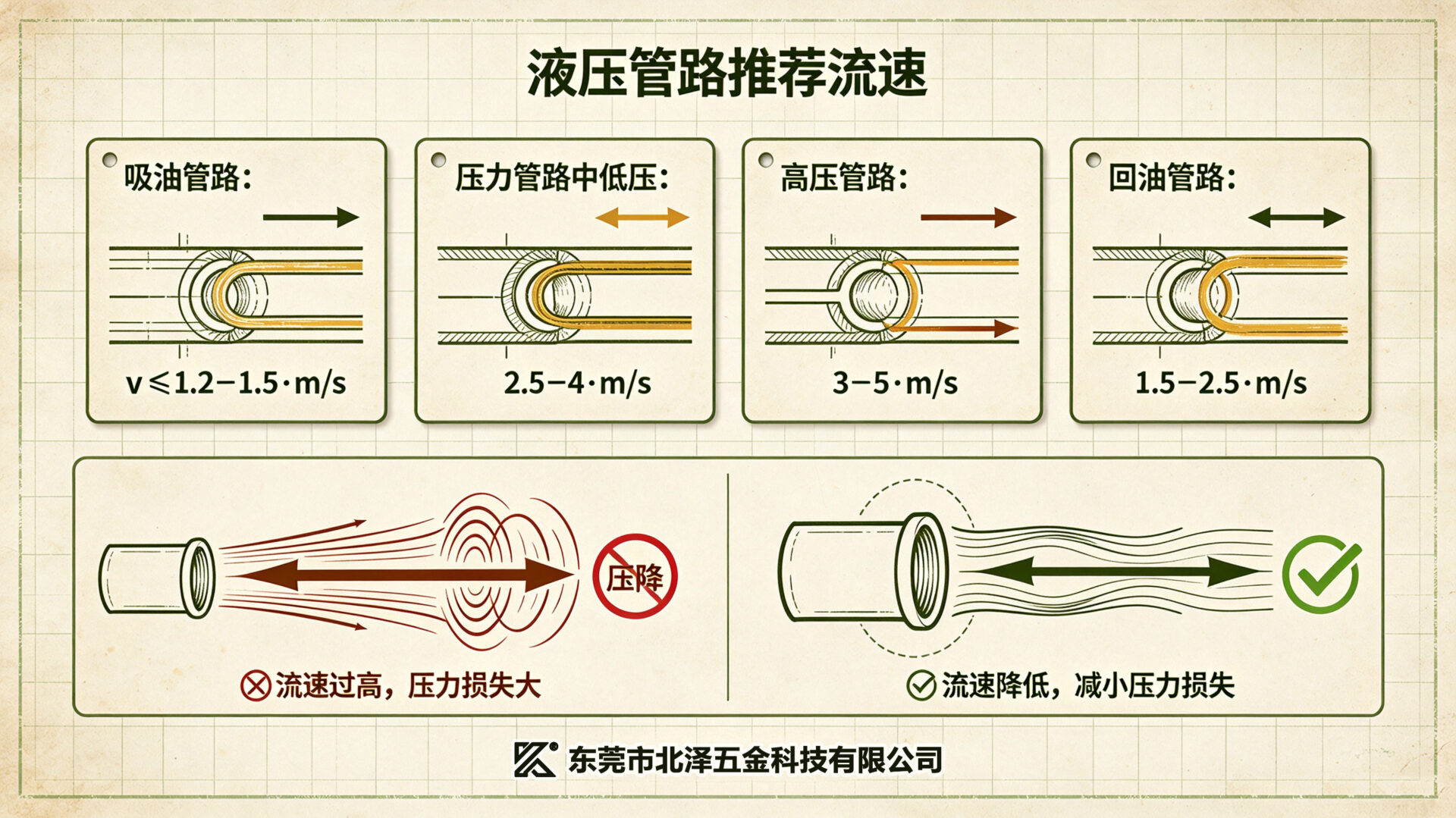

推荐流速范围：

• 吸油管路：v≤1.2∼1.5 m/s
• 压力管路（中低压）：2.5∼4 m/s
• 高压管路：3∼5 m/s
• 回油管路：1.5∼2.5 m/s

措施：

• 按流量放大管径，避免“小管走大流量”
• 避免局部缩径、节流口不合理设计

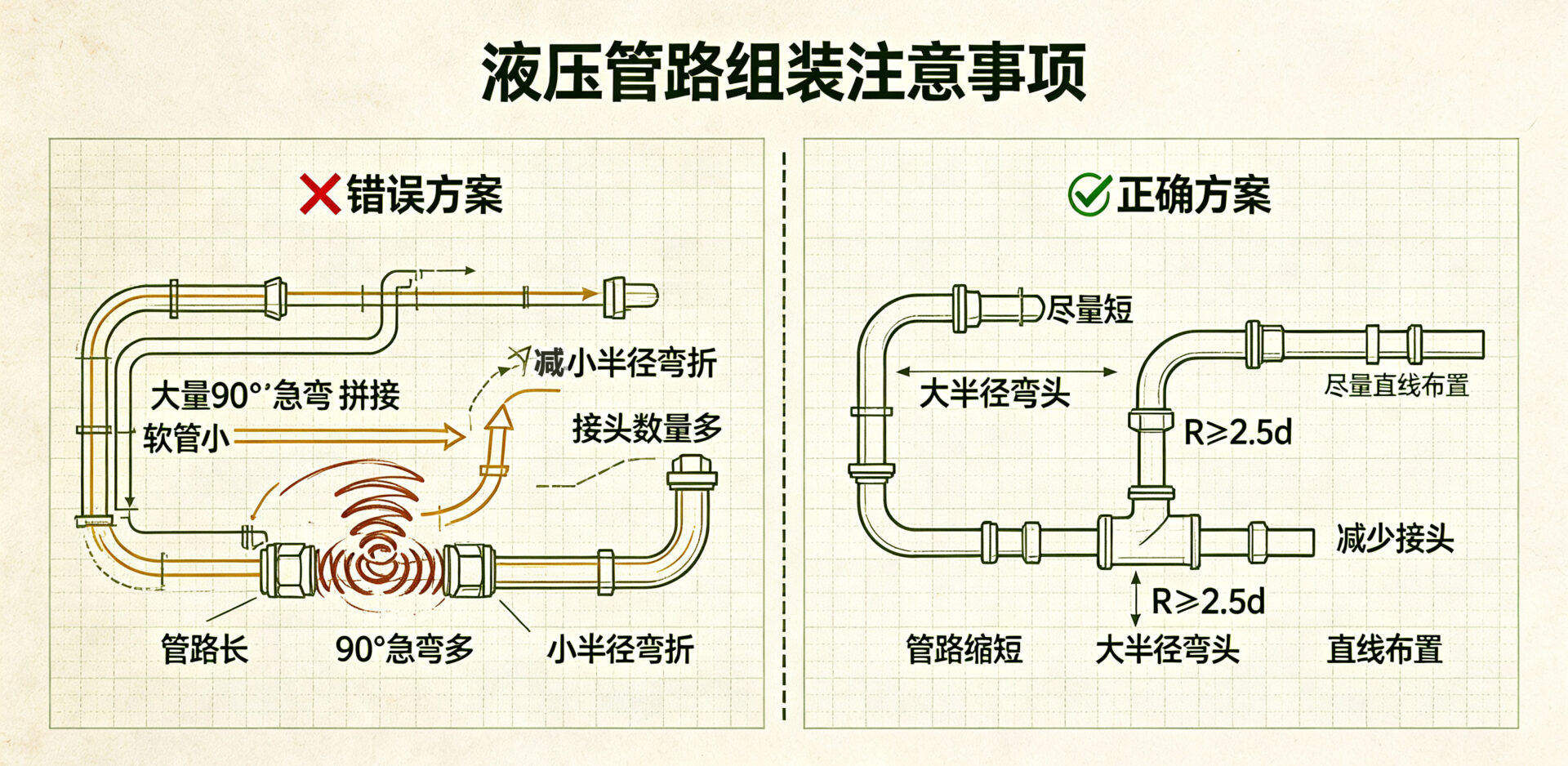

2. 缩短管路长度，减少弯头与接头

• 尽量直线布置，减少不必要的管长
• 减少90°急弯，改用大半径弯头（R≥2.5d）
• 减少三通、变径、管接头数量，能用整管不用拼接
• 软管避免过度弯曲、打折、小半径盘绕

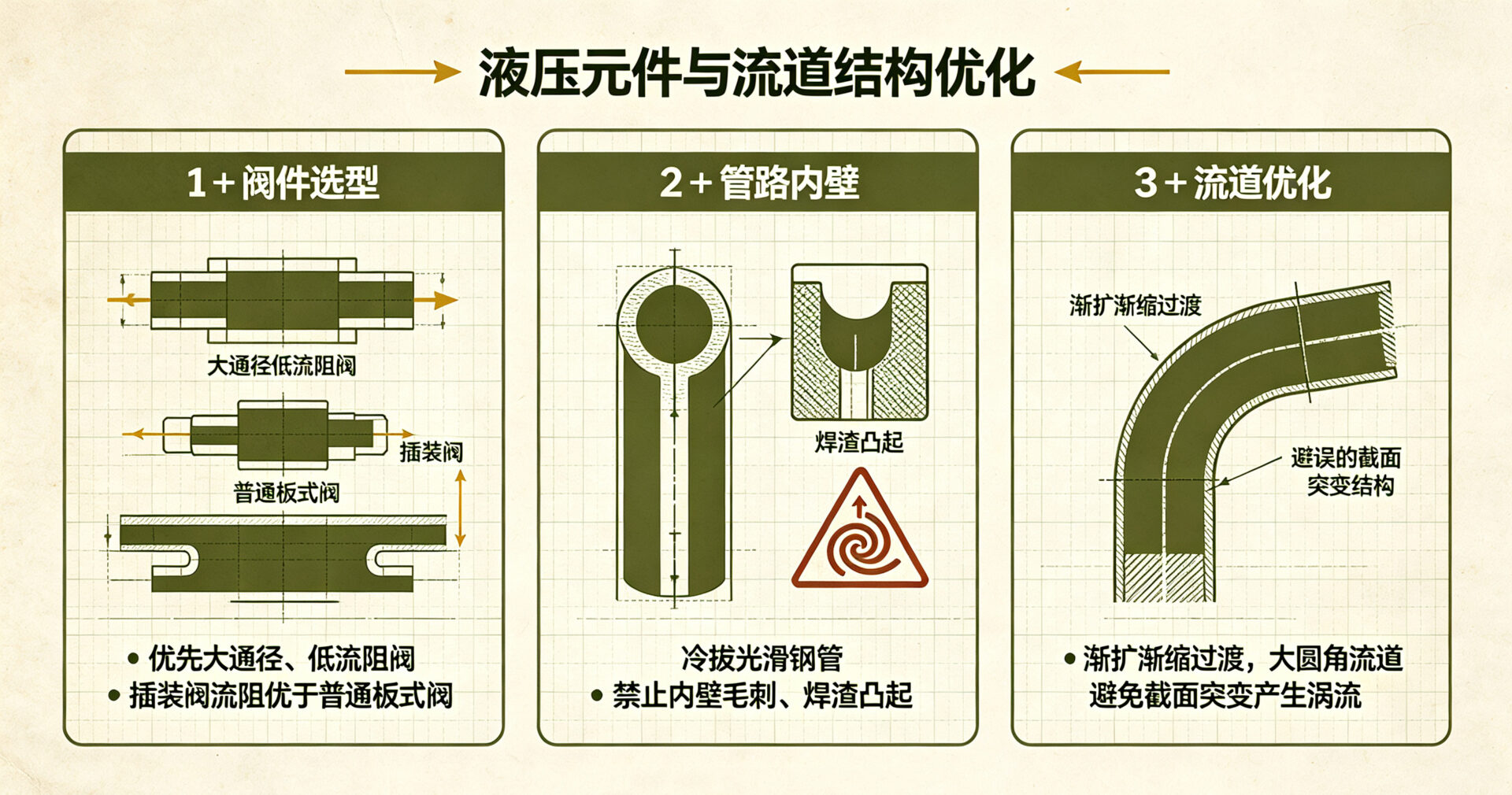

3. 选用流阻小的阀与元件

优先选用流阻小、通流能力大的阀型：

• 插装阀 < 板式阀 < 螺纹插装阀（一般趋势）
• 大通径、低压力损失型号

合理选择过滤器精度，避免过精导致压差过大

冷却器、蓄能器等辅助元件按流量匹配通径

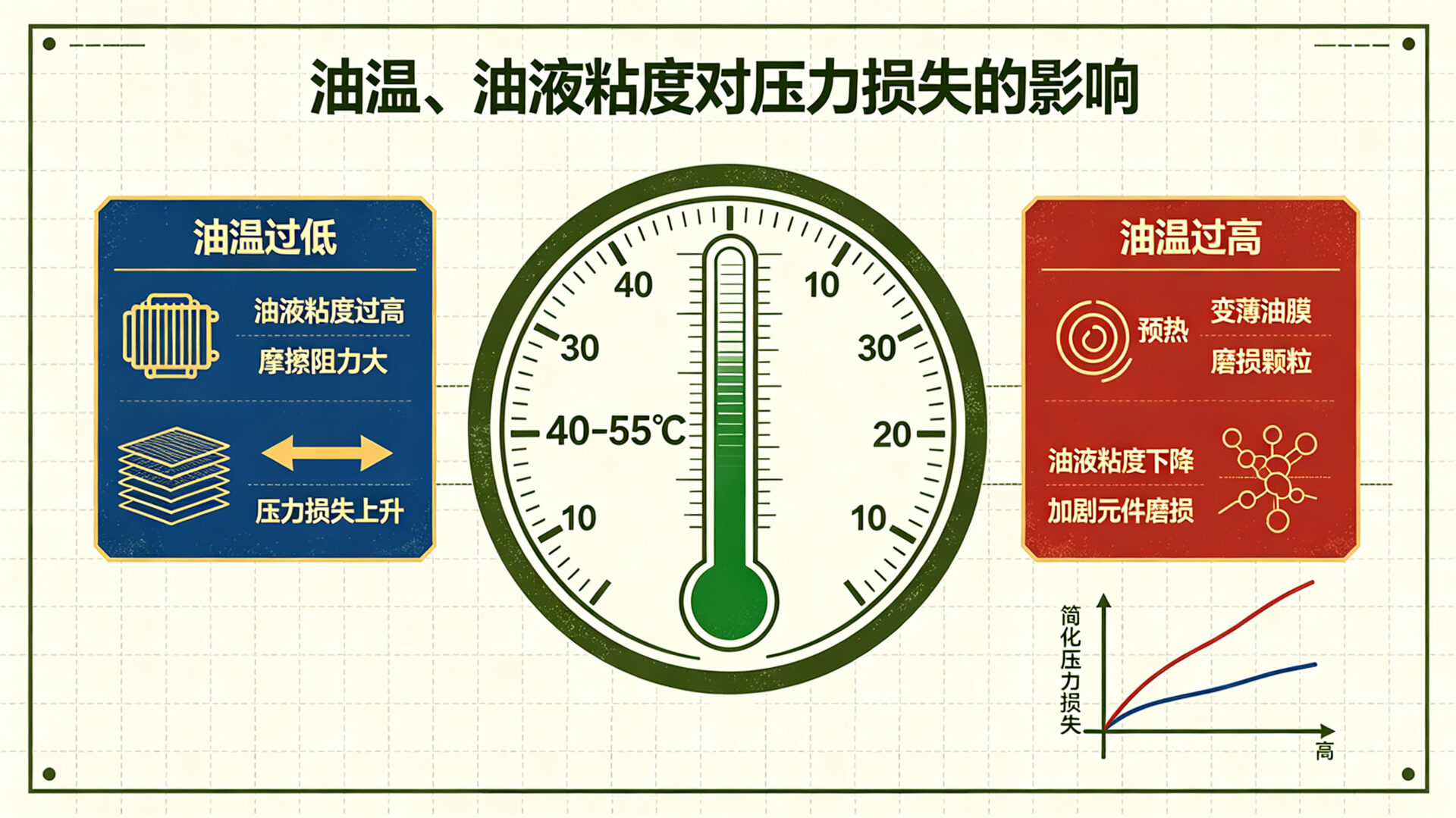

4. 优化油液粘度与油温控制

• 选用合适粘度的液压油，避免粘度过高
• 保持系统油温在 40～55℃ 最优区间
• 油温过低时先预热再加载，避免低温高粘损失

5. 提高管路内壁质量，减少粗糙度

• 使用内壁光滑的精密冷拔钢管
• 避免锈蚀、氧化皮、焊渣、毛刺
• 焊接管路保证内壁平滑过渡，不内凸、不缩孔

6. 合理布置与装配，避免二次流与涡流

• 变径采用渐扩/渐缩，避免突变
• 阀块流道设计：大圆角、流线型、避免死角
• 避免吸油管进气、产生气蚀（气蚀会显著增大损失）

---

三、分析统计

1.压力损失构成

• 沿程损失：直管段粘性摩擦 → 与管长、流速平方、粘度正相关
• 局部损失：弯头、阀、接头、变径等 → 通常占系统损失大头

2.减少损失的核心手段

• 控制流速（最关键）
• 放大管径、缩短管长
• 减少弯头、接头、突变截面
• 选用低流阻阀与元件
• 控制油温与油液粘度
• 保证管路内壁光滑、无毛刺

运维小贴士

液压系统压力损失是一个复杂而重要的问题，涉及多个方面。

通过科学的设计、合理的选材和优化系统结构，可以有效降低压力损失，提升系统效率。

无论是工程师还是操作人员，都应重视压力损失的控制，为液压系统带来更高效、更稳定的运行。
