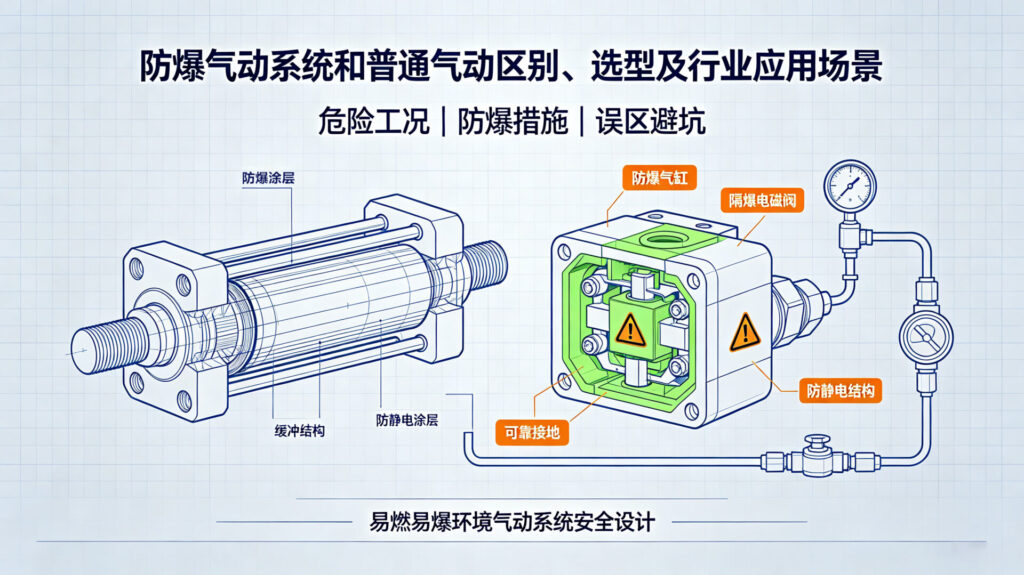

防爆气动系统和普通气动区别、选型及行业应用场景

在工业生产中，气动系统无处不在，从自动化设备到大型机械，气动技术都起着至关重要的作用。有些气动系统在使用中可能会带来安全隐患，而有些则必须采用防爆型。

防爆气动系统是普通气动系统的特殊防护类型，与普通气动系统在核心工作原理上相似（都使用压缩空气驱动执行元件），但在设计、材料、结构和安全等级上存在本质区别。

区别在于防爆气动系统针对易燃易爆环境设计了防引燃结构与配置，避免系统运行时产生的火花、高温等引燃周围可燃介质。

今天我们队比一下防爆气动系统和普通气动系统的区别，以及哪些场景是必须用防爆型的。

---

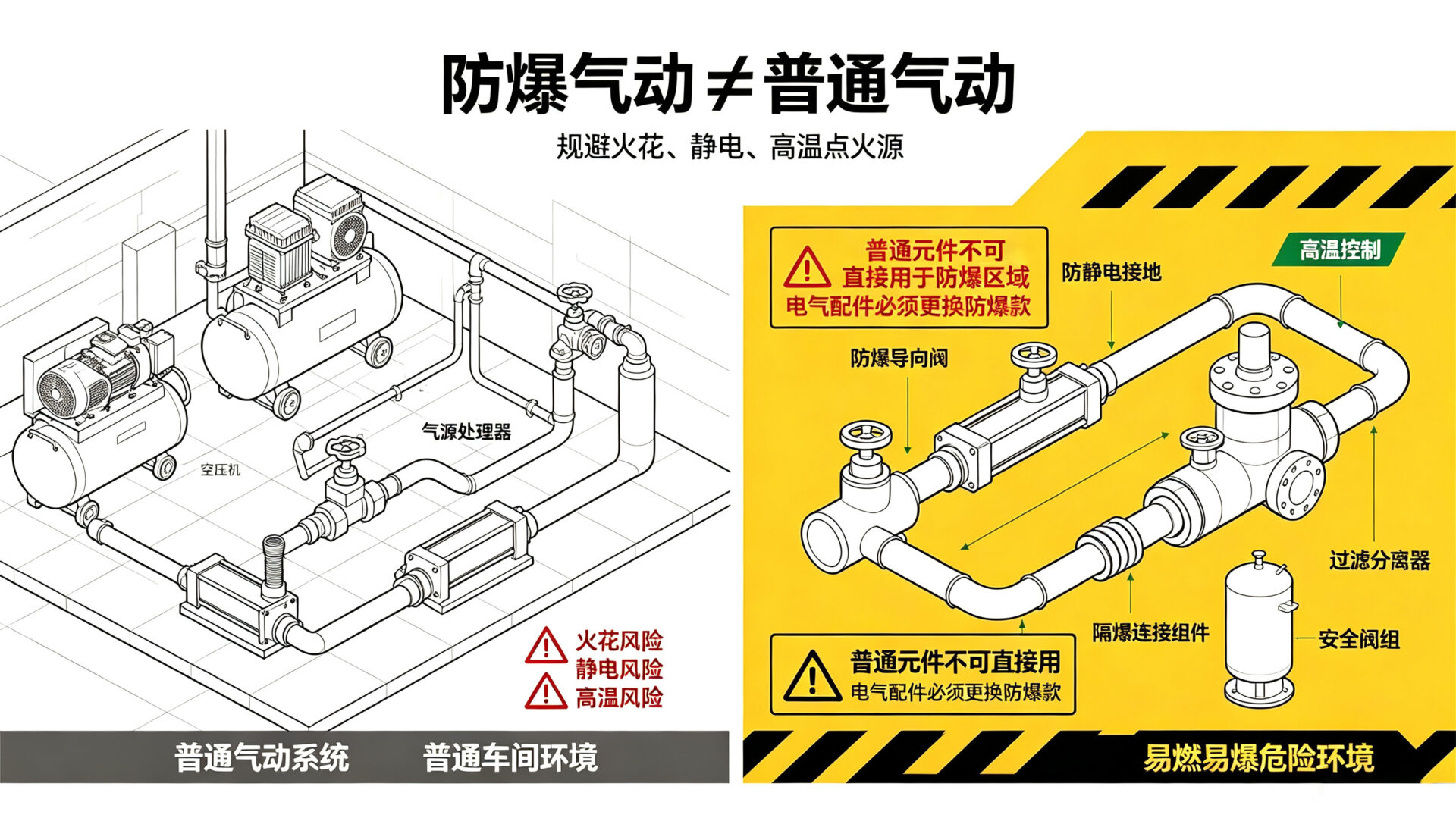

一、 防爆气动系统与普通气动系统的核心区别

对比维度	防爆气动系统	普通气动系统
设计核心目标	防止系统自身产生的火花、高温、静电引燃周围易燃易爆气体/粉尘	满足常规工业环境的动力传输与控制需求，无特殊防爆防护
关键元件防护设计	1.电磁阀：采用隔爆型、本安型等防爆结构，线圈密封隔绝外界可燃介质，避免电火花外泄； 2.气缸/气动马达：采用耐磨防静电材质，运动部件（如活塞、转轴）加装阻燃缓冲装置，减少摩擦火花； 3.管路与接头：采用导电材质或接地处理，消除压缩空气高速流动产生的静电； 4. 空气处理单元：配置专用除油除静电过滤器，避免油雾积聚引发爆炸	1. 电磁阀：常规开放式或塑封线圈，无防爆结构； 2. 气缸/气动马达：普通金属材质，运动部件无特殊阻燃缓冲设计； 3. 管路与接头：无强制接地要求，部分采用塑料材质，易产生静电； 4. 空气处理单元：常规油水分离，仅满足元件润滑需求
密封与材质要求	关键部件采用阻燃、防静电、耐腐蚀材质（如不锈钢、铜合金），密封件选用耐油耐溶剂的防爆型橡胶，防止介质泄漏或摩擦生热	材质以碳钢、普通橡胶为主，满足常规工况即可，无阻燃防静电要求
系统接地要求	全系统强制接地，包括空压机、管路、执行元件，消除静电积聚风险	无强制接地要求，仅部分大功率设备按需接地
适用环境	易燃易爆危险场所	普通非防爆工业环境（如机械加工车间、装配流水线）
成本与维护	元件价格更高（约为普通元件的2-5倍），维护需遵循防爆规范，需定期检测防爆性能	成本低廉，维护简单，常规巡检即可

---

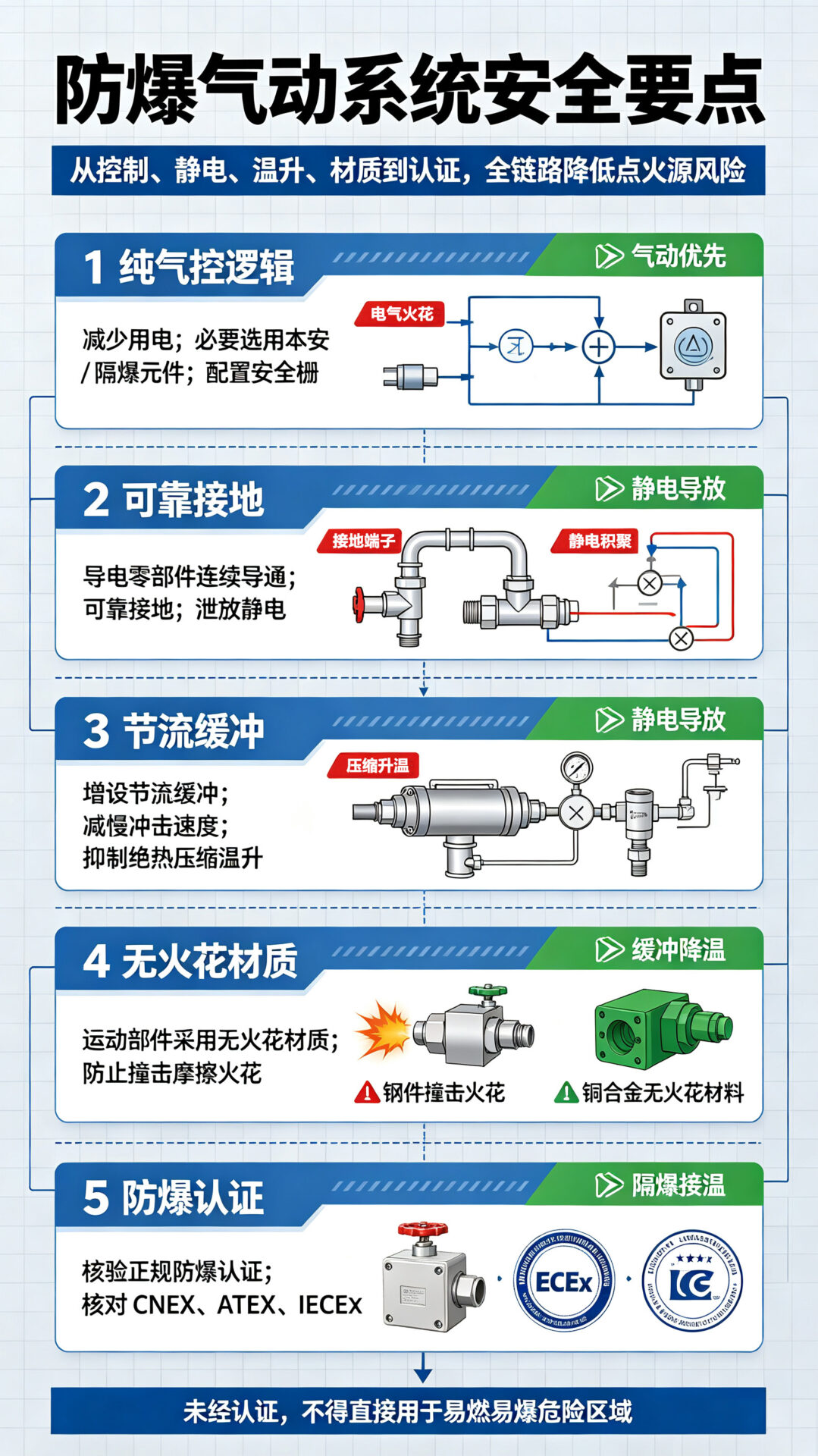

二、防爆气动系统的关键技术措施

★ 1. 无电气化设计（纯气动）

• 使用纯气控逻辑元件（如气动逻辑阀、机械阀），避免电磁阀；
• 若必须用电（如远程控制），则采用本安型（Ex i）或隔爆型（Ex d）电磁阀，并通过安全栅供电。

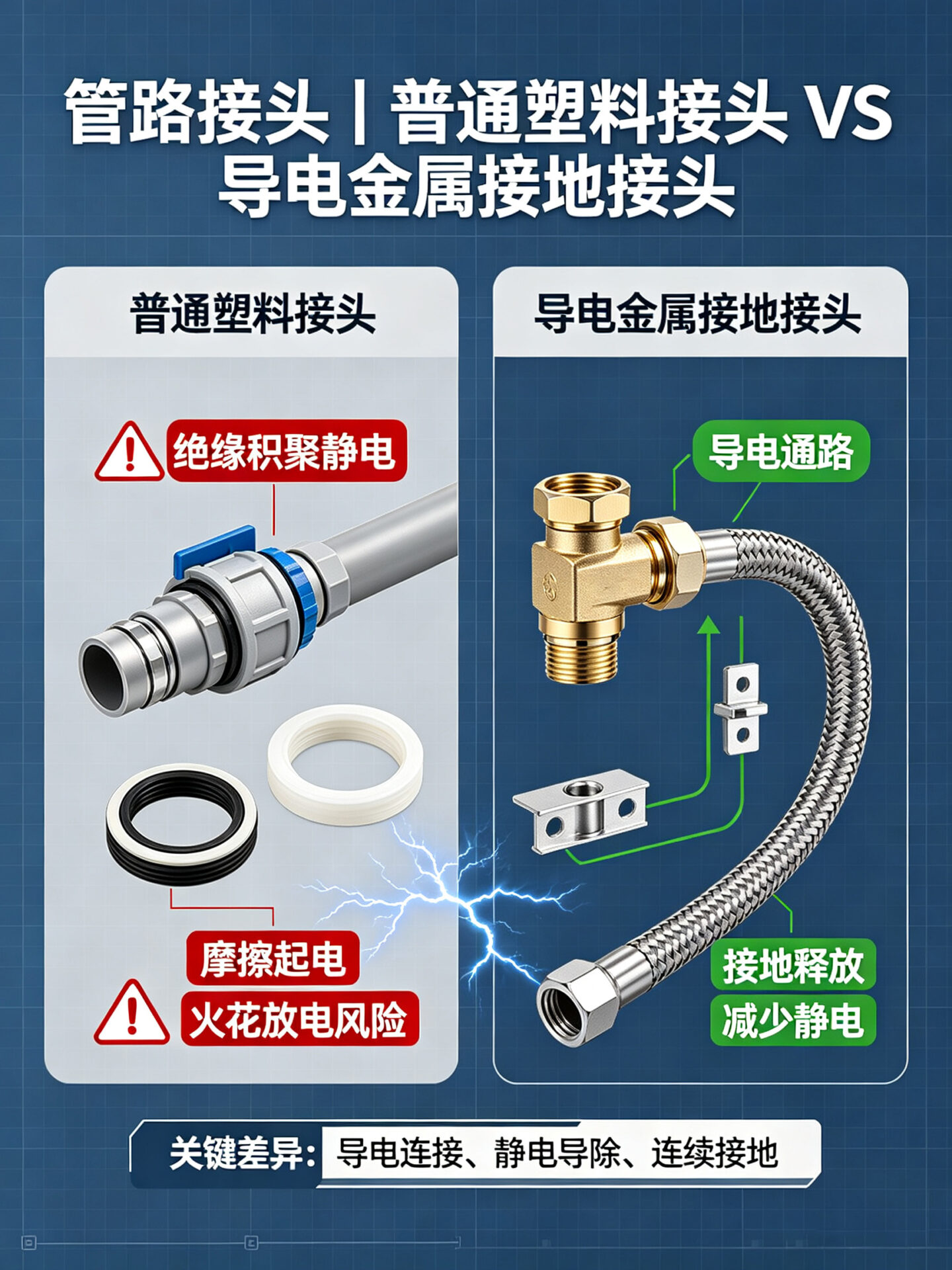

★ 2. 防静电处理

• 所有管路、接头、气缸采用导电材料（如金属或抗静电塑料）；
• 系统整体可靠接地，泄放静电荷。

★ 3. 限制绝热压缩温升

• 在气缸进气口加装节流阀或缓冲装置，减缓充气速度；
• 避免突然向真空腔体充入高压空气（这是高温主因）。

★ 4. 防撞击火花

• 关键运动部件使用铜合金、不锈钢等无火花材料；
• 避免铝/镁合金在高摩擦场景使用（易产生高温颗粒）。

★ 5. 符合防爆认证标准

必须通过国际/国家防爆认证，例如：

• 中国：CNEX 防爆认证（GB 3836 系列）
• 欧洲：ATEX 指令（Ex II 2G/D 等级）
• 北美：UL/CSA Class I Div 1 或 Div 2
• 国际：IECEx

---

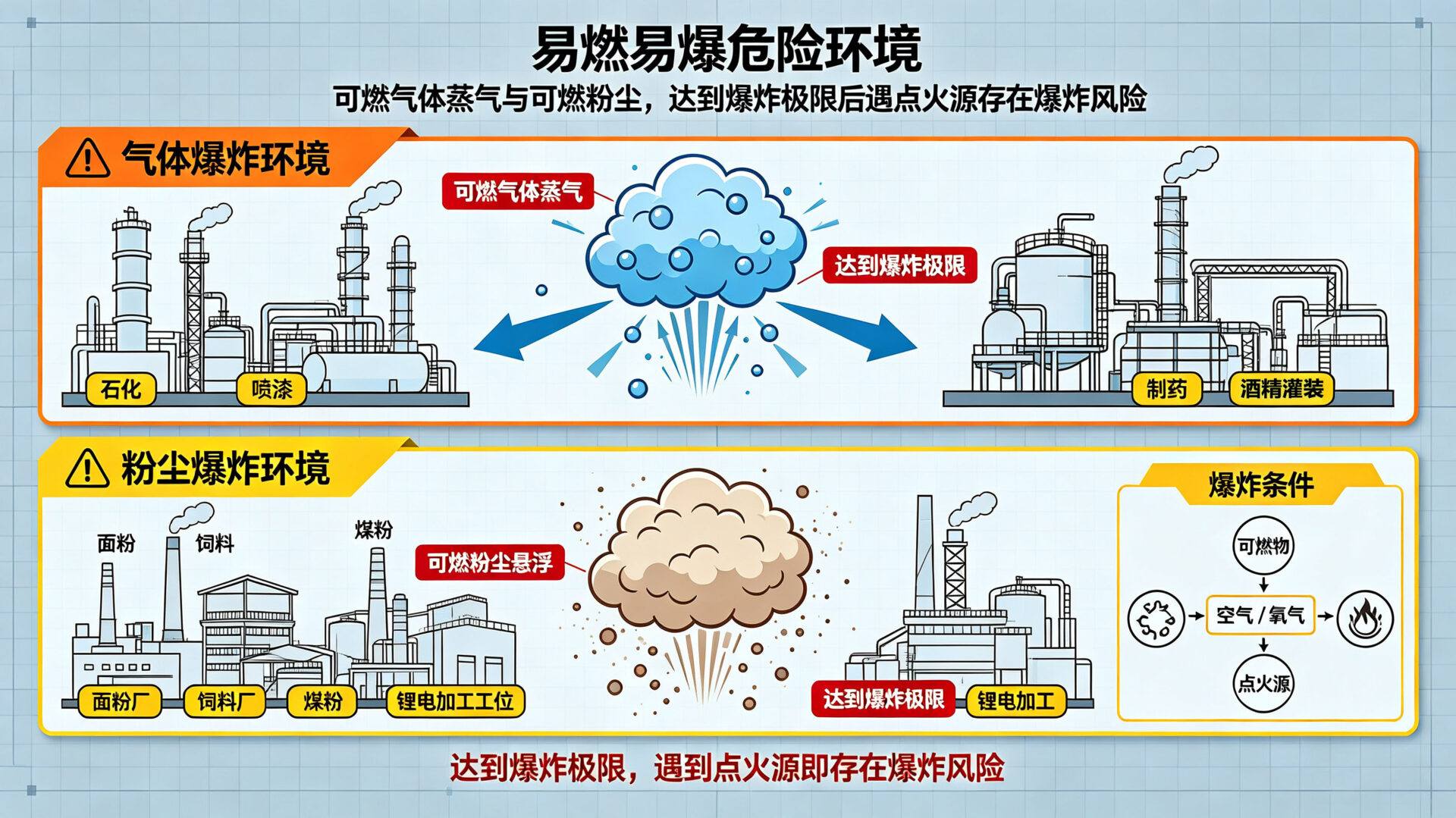

三、防爆气动系统的场景

根据《爆炸危险环境电力装置设计规范》（GB 50058）等标准，以下区域属场景存在可燃气体、蒸气、粉尘或纤维，一旦遇到点火源极易引发爆炸或火灾，属于国家规定的防爆危险区域，具体包括：

★ 1. 存在易燃气体/蒸气的场所（气体爆炸环境）

• 石油化工：炼油厂、储罐区、反应釜周边；
• 天然气处理站、LNG接收站；
• 喷漆/涂装车间：油漆挥发形成可燃蒸气（如甲苯、二甲苯）；
• 制药/香料厂：有机溶剂使用区；
• 酒精/白酒灌装车间。

★ 2. 存在可燃性粉尘的场所（粉尘爆炸环境）

• 面粉厂、糖厂、饲料厂；
• 金属加工：铝粉、镁粉、锌粉打磨/抛光区；
• 煤粉处理、木材加工厂；
• 锂电池制造（石墨、金属粉尘）。

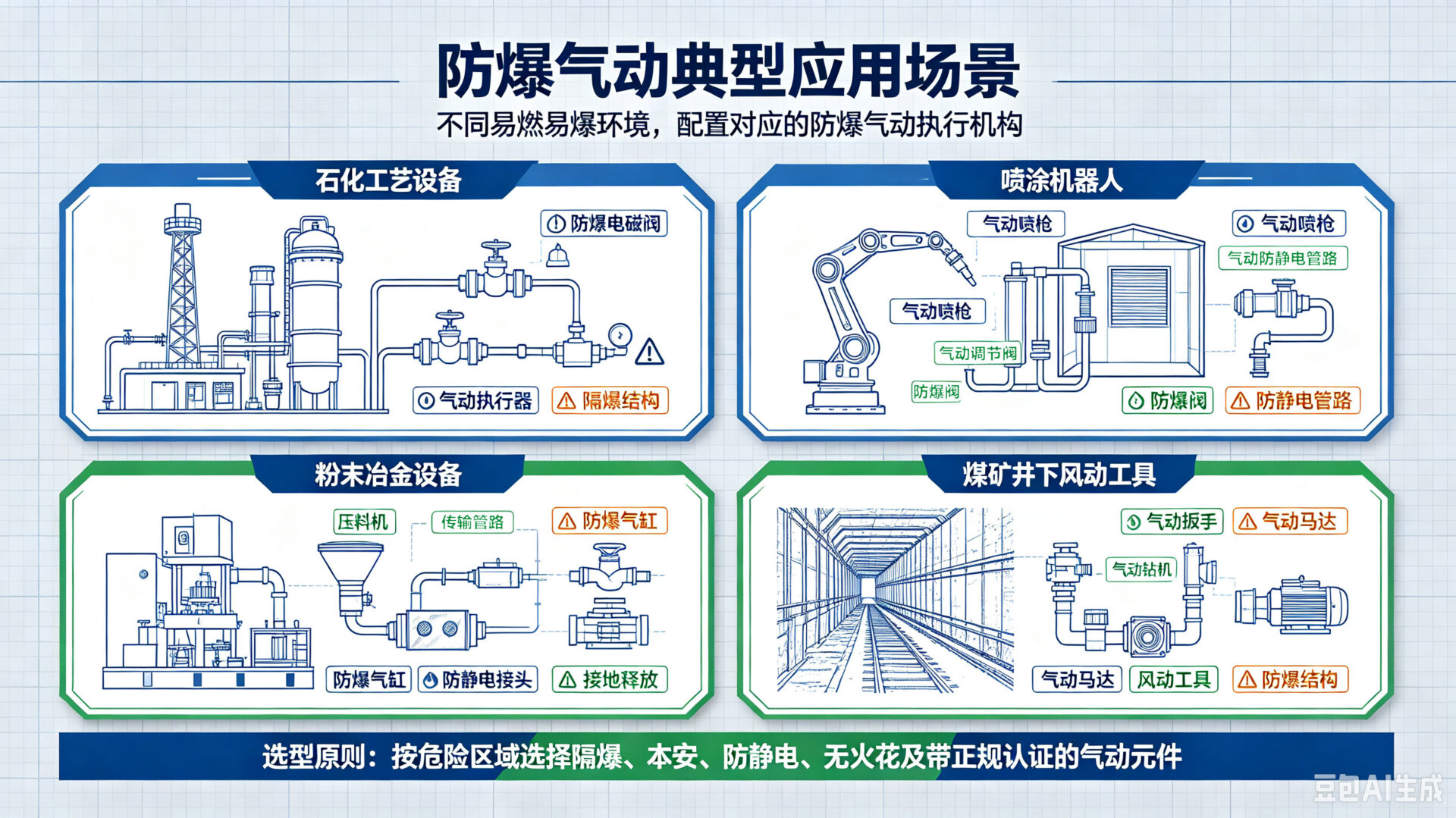

★ 3.典型防爆气动应用场景

行业	应用设备	防爆要求
石化	阀门执行器、紧急切断装置	Ex d 或 Ex i 认证
喷涂机器人	气动夹具、换色阀	本安型气路 + 接地
粉末冶金	压机送料机构	无火花材料 + 静电导除
煤矿井下	风动工具、气动泵	MA（矿用安全标志）+ 防爆

---

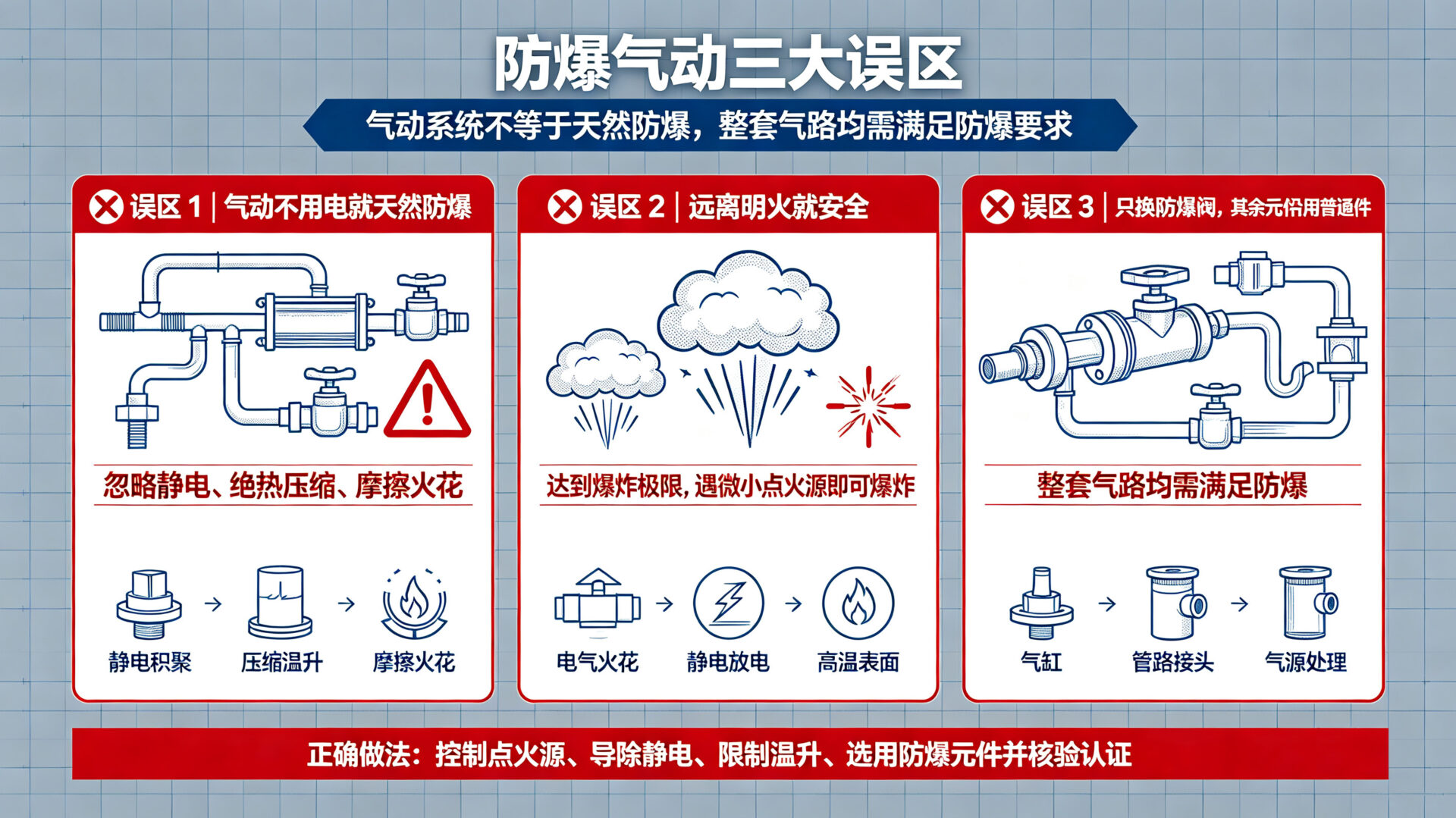

四、常见误区澄清

误区1：“气动不用电，所以天然防爆。”
正解：机械火花、静电、绝热压缩高温均可引燃，必须专门设计。

误区2：“只要不在明火附近就安全。”
正解：爆炸只需达到爆炸下限（LEL）+ 点火源，无需明火。

误区3：“用普通气缸加个防爆阀就行。”
正解：整个气路系统（包括接头、消音器、过滤器）都需符合防爆要求。

---

五、为什么选择防爆气动系统？

防爆气动系统不仅在安全性能上更胜一筹，还在长期使用和维护成本上更具优势。

它采用高强度防爆材料，确保在极端环境下仍能正常工作；同时，防爆认证也增加了系统在行业中的认可度。

此外，防爆气动系统在操作和维护上也更加方便，许多厂商提供专业培训和售后服务，确保用户能够安全、高效地使用。

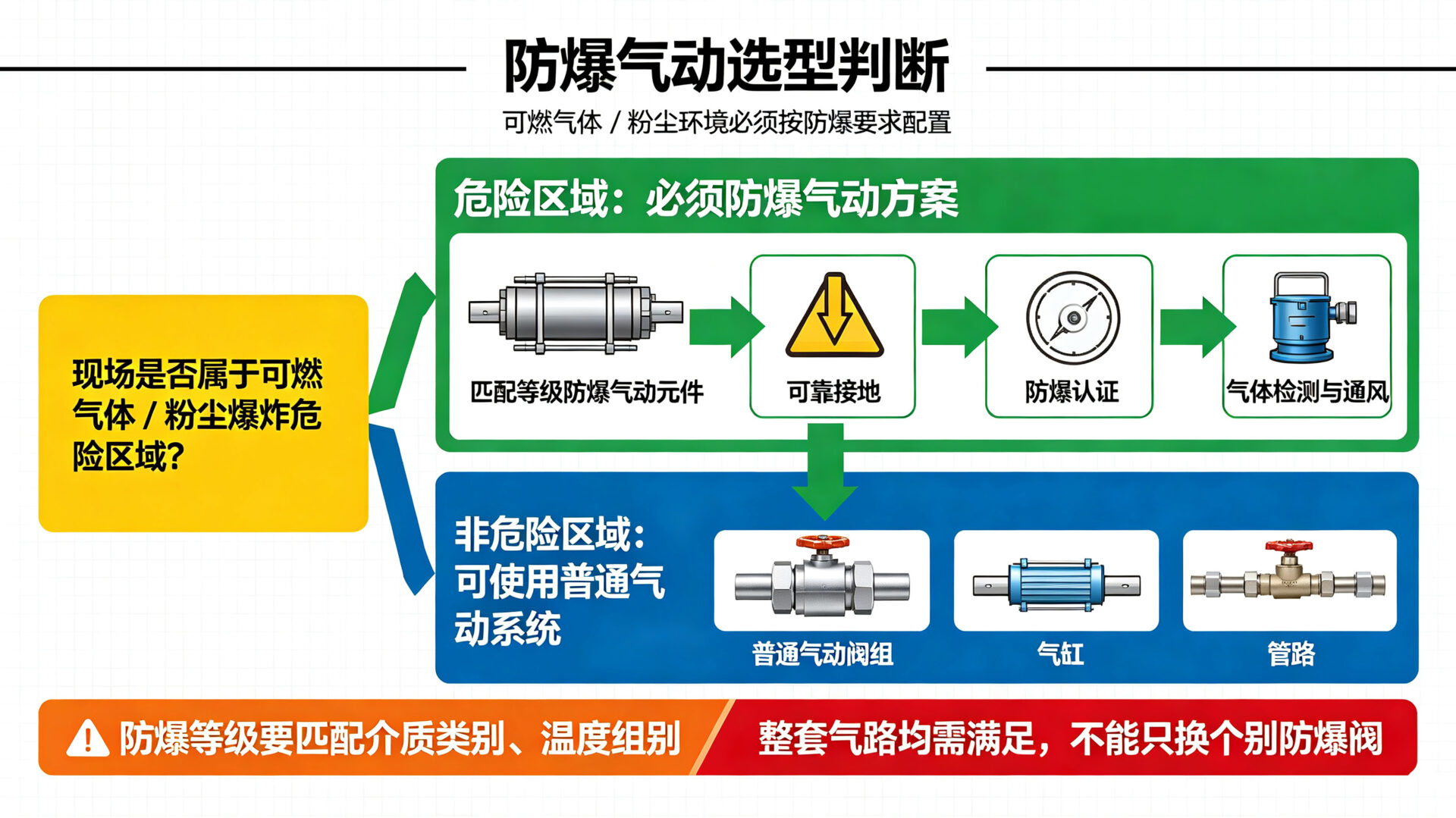

收藏备查

1.防爆气动系统的防爆等级需与现场危险介质的防爆类别、温度组别匹配（如IIB级适用于乙烷、丙烷等气体，IIC级适用于氢气、乙炔等高危气体）；

2.即使采用防爆气动系统，也需配合通风换气、可燃气体检测等措施，降低环境危险等级。

3.当生产环境存在可燃气体、蒸气或粉尘，且浓度达到爆炸极限时，必须采用防爆气动系统。

4.选型时需综合考虑危险区域等级、物质特性和设备功率，并确保系统通过权威防爆认证。
