气动减压阀压力流量特性解析，附选型避坑指南

减压阀的调压范围与额定流量密切相关，且当实际流量超过额定流量时，通常会显著影响调压精度，甚至导致失效。

咱们下面从原理、关系和影响这三个方面来详细说明：

一、基本概念

1. 调压范围

指减压阀在正常工作条件下，出口压力可稳定调节的区间（如 0.1～0.6 MPa）。该范围通常是在特定流量和进口压力条件下标定的。

2. 额定流量

指减压阀在规定进口压力、出口压力及允许压降下，能维持调压精度的最大流量（单位：L/min、m³/h 等）。

（注意：额定流量 ≠ 最大通过流量！后者可能更大，但已超出稳压能力。）

---

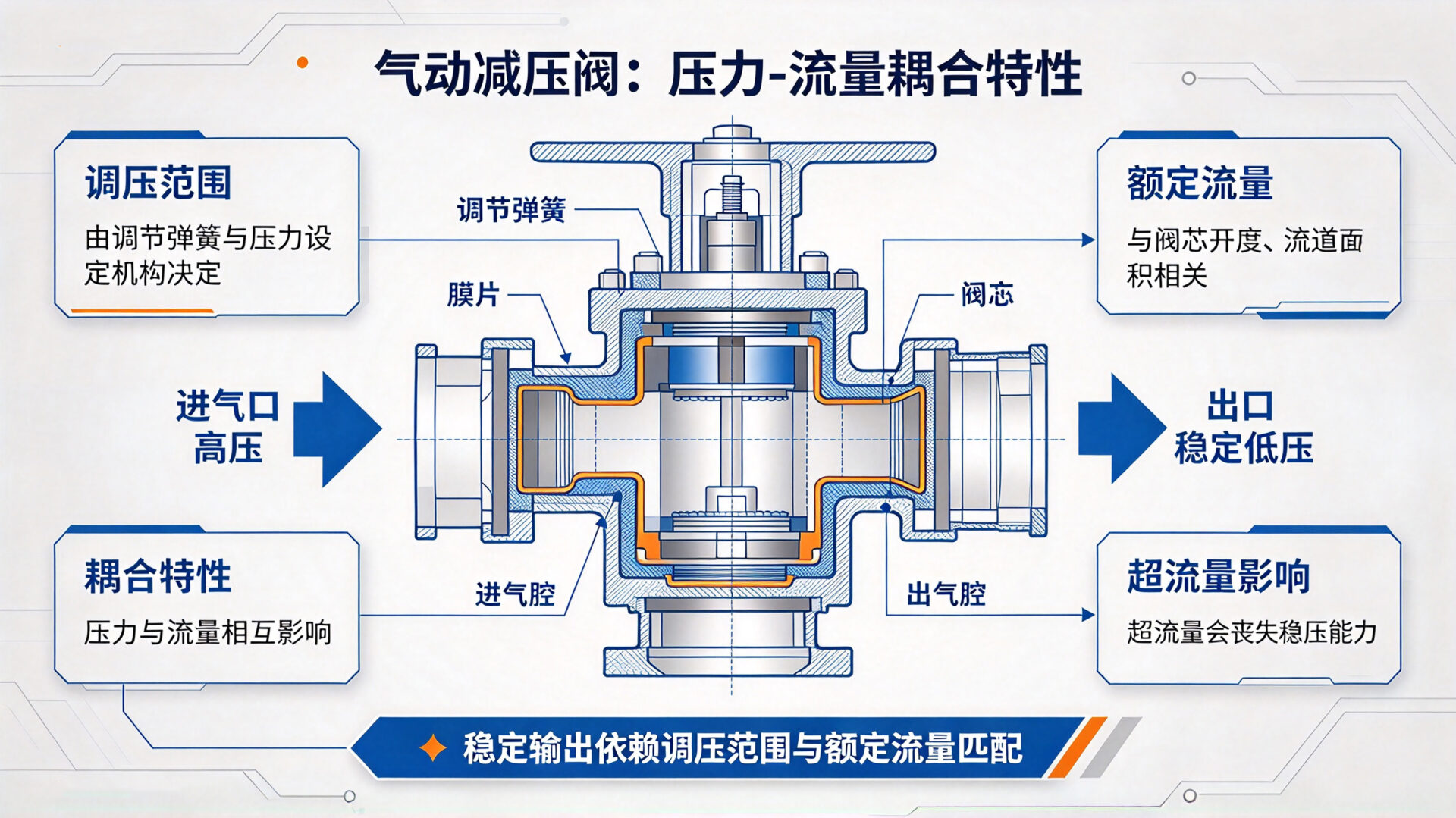

二、减压阀调压范围与额定流量的关系

减压阀的调压性能 依赖于内部流道设计、弹簧刚度、膜片/活塞面积及阻尼结构，而这些参数共同决定了其 流量 – 压力特性曲线。

两者是 压力 – 流量特性 上的强关联指标，核心关系可以概括为：

同一减压阀，流量越大，可稳定调节的压力上限越低；调压范围越宽，大流量下的稳压精度越难保证。

1. 定义先明确

• 调压范围：减压阀能 稳定输出、可调节 的压力区间（如 0.05～0.8 MPa）。
• 额定流量Q_n：在 规定压降、出口压力波动允许范围内 的最大连续流量。

2. 内在关系（从结构与原理）

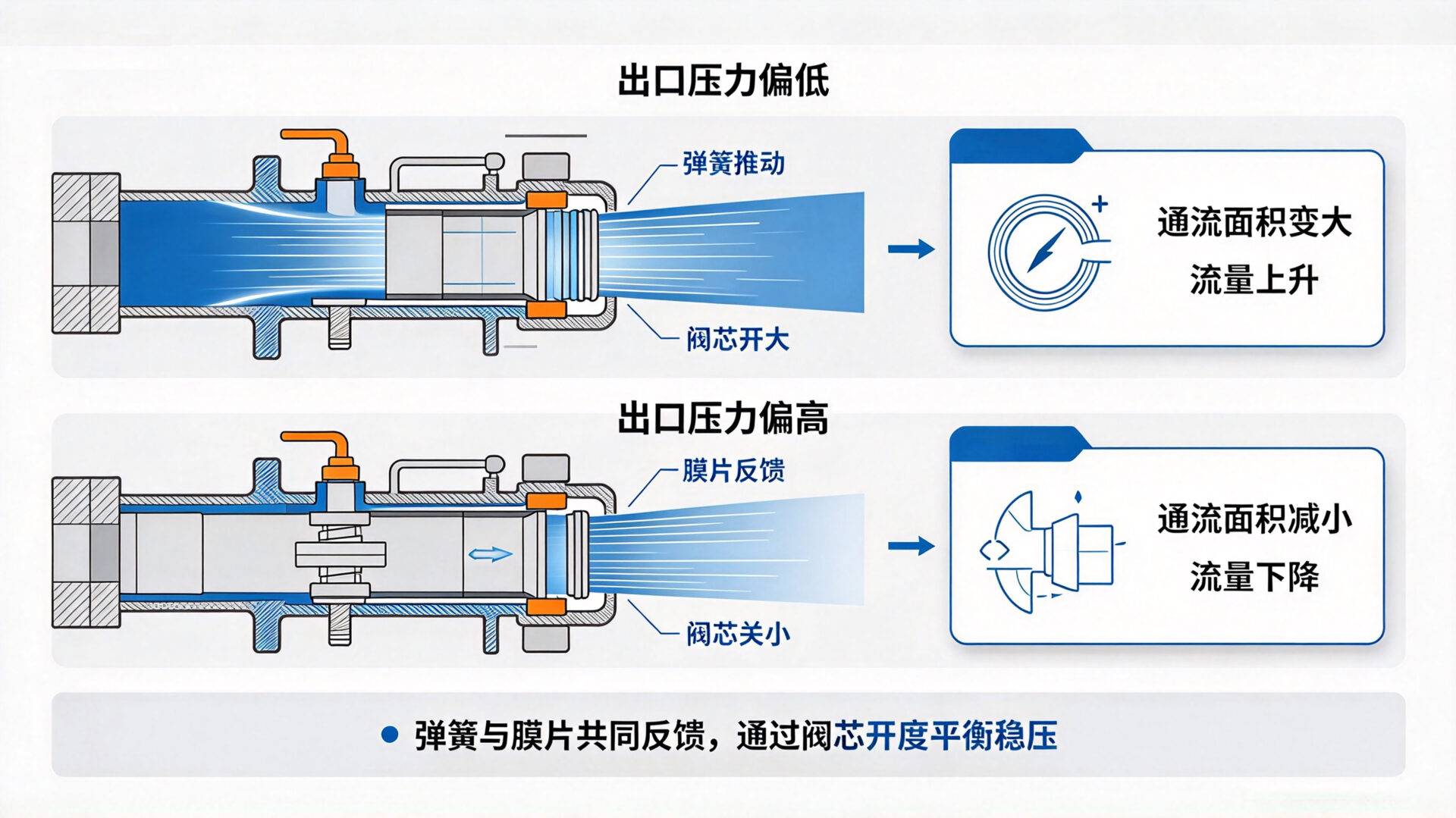

减压阀靠 阀芯开度 平衡：

• 出口压力偏低 → 开大阀芯 → 通流面积↑ → 流量↑
• 出口压力偏高 → 关小阀芯 → 通流面积↓ → 流量↓

在 大流量 时，阀芯必须 接近全开 才能通过足够空气，此时：

• 调节余量变小，微调能力下降
• 流速升高，流阻、气蚀、振动增大
• 输出压力更容易随流量波动而跌落

因此厂家样本上的调压范围，通常是在额定流量或标准测试流量下给出的。

超过额定流量后，实际可用调压上限会被“压窄”。

---

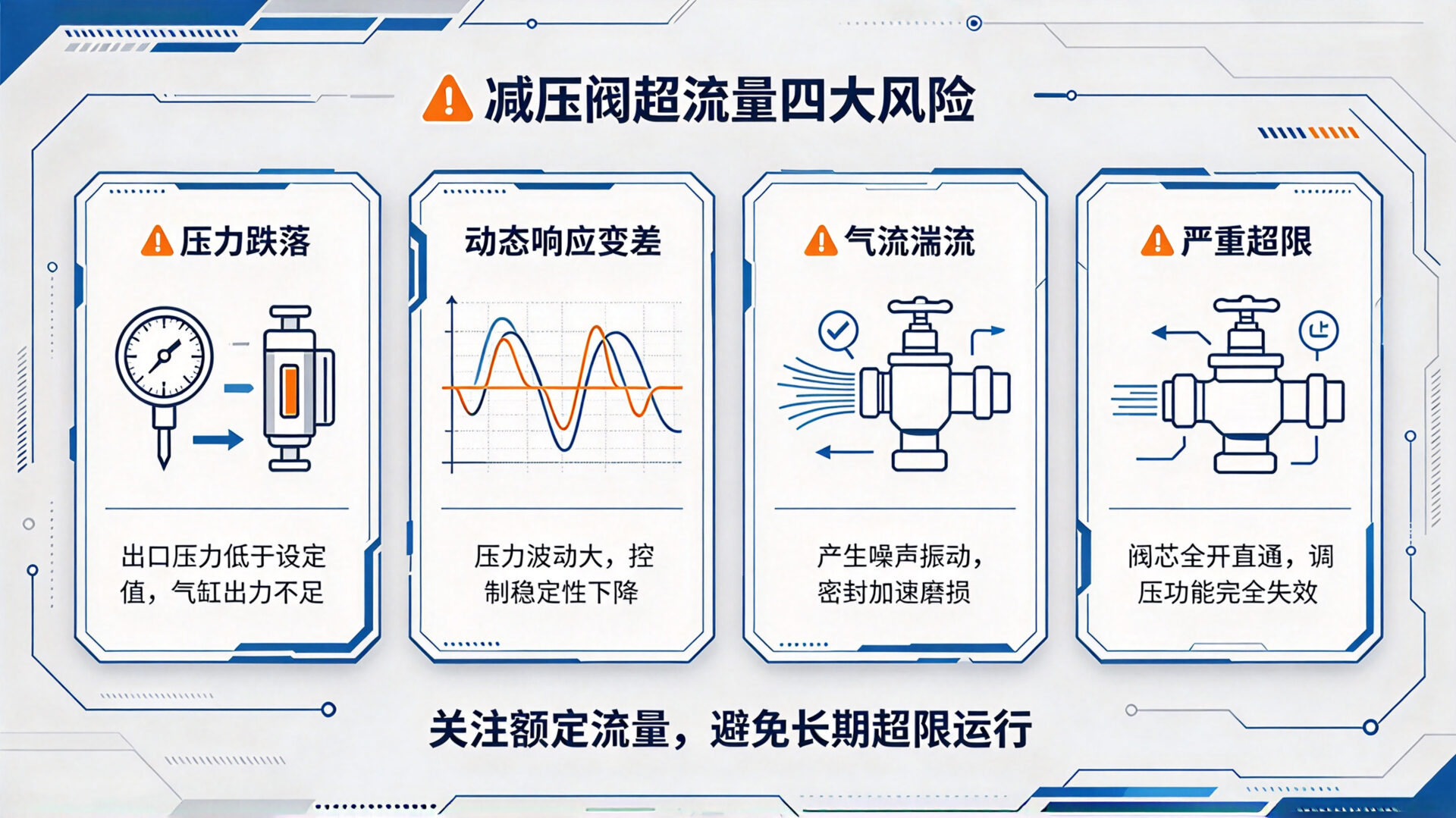

三、流量超过额定值对调压精度的影响

 主要影响包括：

影响类型	机理	后果
压力跌落	流量↑ → 阀口流速↑ → 局部压降↑ → 出口压力 < 设定值	系统压力不足，执行元件无力
动态响应变差	超流量时阀芯趋于全开，反馈控制灵敏度下降	压力波动大，抗干扰能力弱
噪声与振动	高速气流引发湍流、空化（液体）或啸叫（气体）	噪音增大，密封件易磨损
温升（液体系统）	节流损失转化为热能	油温升高，粘度下降，进一步恶化控制
完全失效（超限严重时）	阀芯被冲开，失去调节能力	出口压力≈进口压力（直通状态）

调压精度指标（参考标准如 GB/T 8104、ISO 6953）：

• 压力偏差（Δp）：在额定流量下，出口压力与设定值的最大偏差（通常要求 ≤ ±5%）。
• 流量特性偏差：从最小到最大流量，出口压力的变化量（优质减压阀 droop < 10%）。

一旦流量超过额定值，上述精度指标将不再保证。

---

四、如何用“压力–流量曲线”判断精度

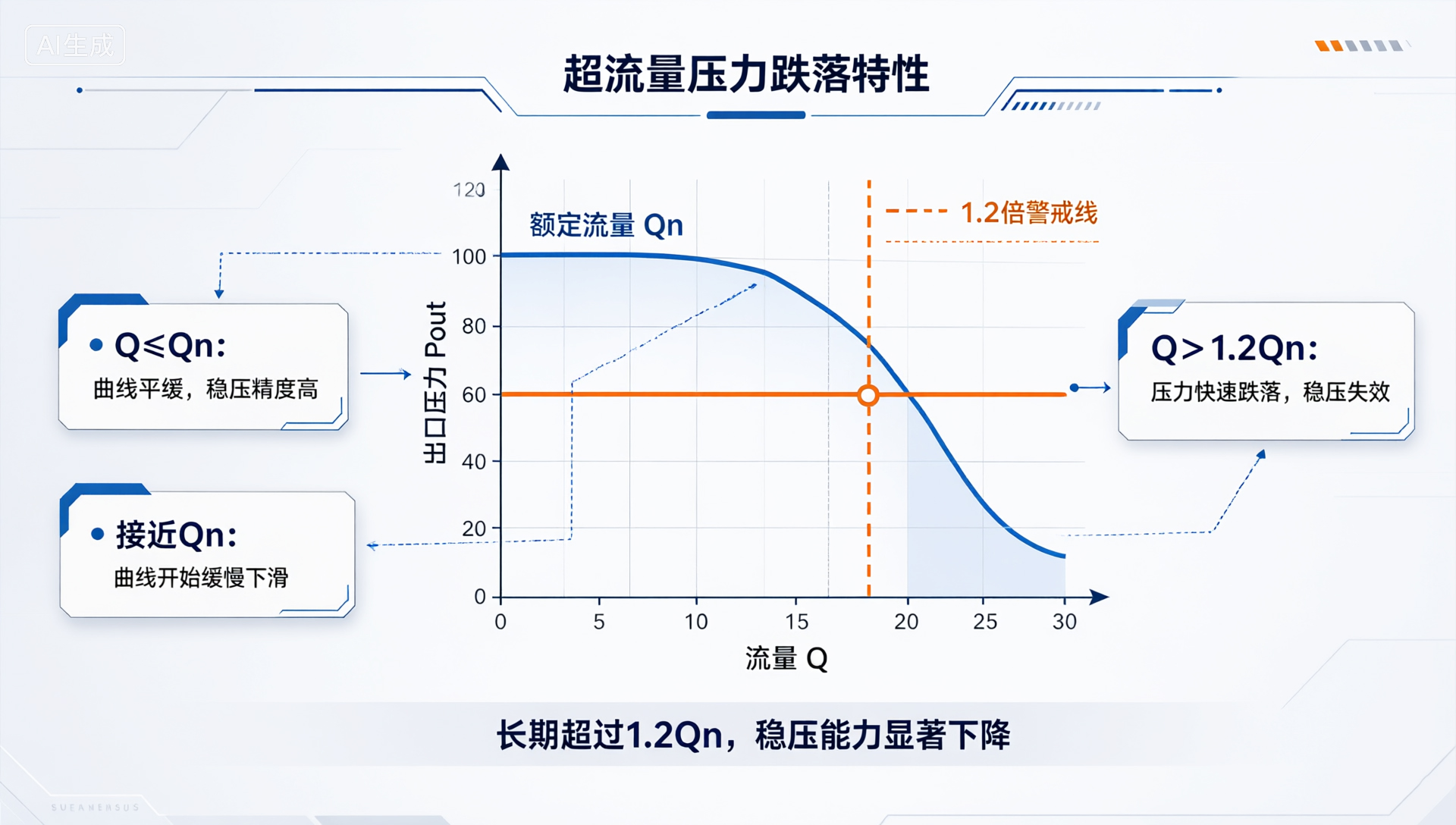

正规气动减压阀会提供 P_OUT ~ Q 特性曲线，典型趋势：

• 流量小于额定流量：曲线较平，稳压精度高
• 流量接近额定流量：曲线开始缓慢下滑
• 流量超过额定流量：曲线快速下跌，精度明显恶化

工程判断标准（以常见气动调压阀为例）：

• Q ≤ Q_n：精度满足样本标注（如 ±2%～±5%）
• Q_n ＜ Q < 1.2Q_n：精度下降，勉强可用但不推荐
• Q ＞ 1.2Q_n：稳压失效风险高，必须换大通径阀

---

五、选型与使用上的实用结论

1.额定流量必须 ≥ 系统最大瞬时耗气量

建议留 1.2～1.5 倍余量，尤其气缸动作频繁、冲击大的场合。

2.调压精度要求高 → 选流量余量更大、精密型减压阀

如：精密调压阀、带溢流结构的减压阀，大流量下波动更小。

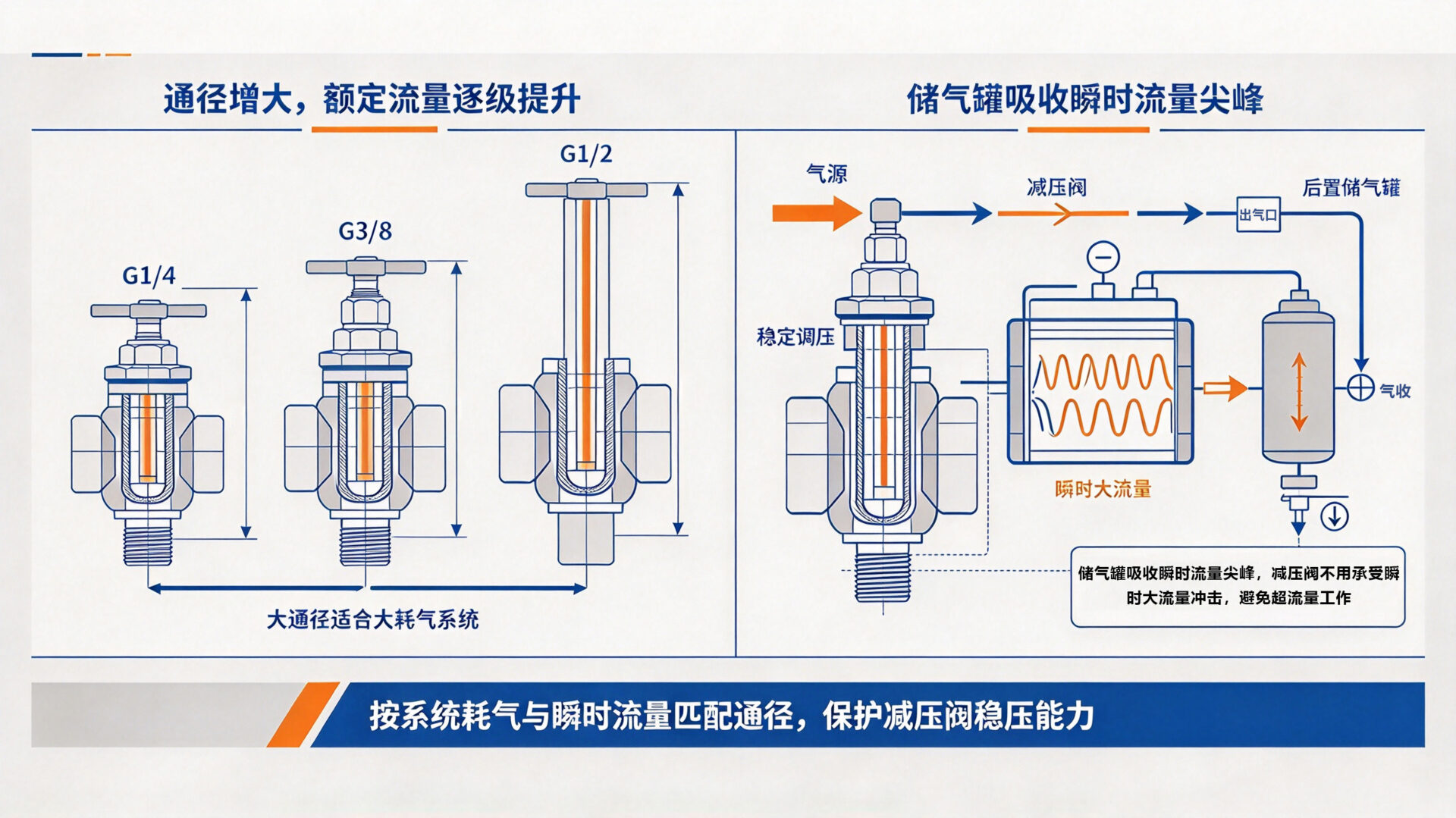

3.同一调压范围下，通径越大，额定流量越大

同一系列：

• G1/4 精度好，但流量小
• G3/8、G1/2 流量大，更适合大耗气系统

4.若系统瞬时流量大但平均流量小

可在减压阀后加储气罐，平抑峰值流量，避免阀长期工作在超流量区。

选购建议

1.调压范围与额定流量是耦合的：大流量下，有效调压范围会变窄、上限降低。

2.流量超额定 → 调压精度一定下降，表现为压力跌落、波动增大、调节迟钝。

3.设计原则：按系统峰值流量选阀，额定流量留 1.2～1.5 倍余量，才能保证额定精度。

减压阀是保障供水系统稳定运行的关键设备，它的性能直接影响到整个系统的安全和效率。

调压范围和额定流量是它的核心参数，如果流量超过额定值，不仅会影响调压精度，还可能导致设备损坏。

所以，在使用减压阀时，一定要注意流量控制，遵循产品说明，合理设置压力和流量。

同时，定期维护和检查，也能帮助延长设备寿命，提升系统稳定性。
