液压系统故障的排查思路

 液压系统是工业设备中不可或缺的重要部分，但一旦出现压力不足、动作缓慢或噪声大等故障，就可能影响生产效率甚至导致设备损坏。掌握正确的排查方法，是每一位操作人员必备的技能。

液压系统故障排查是一项逻辑性极强的工作，核心原则是： 先外后内、先易后难、先机械后液压、先共性后个性。盲目拆卸往往会导致问题复杂化。

液压系统故障的排查，往往是维修人员在设备运行中遇到最棘手的问题之一。特别是在压力不足、动作缓慢或噪声大这类常见问题上，如果不及时处理，可能会造成更大的经济损失。因此，掌握正确的排查思路，有助于快速定位问题根源，避免问题扩大。

---

一、液压故障排查原则

• 先外后内：先看油位、漏油、滤芯、压力表，不先拆泵拆阀
• 先电后液：先查电机、电压、电磁铁、线路
• 先阀后泵：90% 液压问题出在溢流阀 / 换向阀，不是泵
• 先简后繁：先调、再洗、最后换
• 先测压力：用压力表一口咬定是源头问题还是回路问题

---

二、系统压力不足 / 建不起压

现象：压力表读数低于设定值，执行机构无力，无法推动负载，溢流阀频繁开启但压力上不去。

核心原因：溢流阀泄压 → 泵内泄 → 吸油故障 → 内泄过大

排查顺序（从最常见到最少见）

1.检查溢流阀

调压螺钉松动、调得太低

阀芯卡死、脏堵、锥面密封磨损

弹簧疲劳 / 断裂→ 处理：清洗、研磨密封面、换弹簧、重新调压

2.查吸油回路

油箱油位过低

吸油滤芯堵塞

吸油管漏气、密封老化

液压油太黏（冬季）→ 处理：补油、换滤芯、紧接头、换合适黏度油

3.查液压泵

齿轮 / 叶片 / 柱塞磨损，内泄大

泵转向接反

联轴器损坏、打滑→ 处理：测泵出口压力，低则直接换泵

4.查系统内泄

油缸活塞密封损坏（有杆腔回油异常）

换向阀阀芯磨损、内泄大

管路 / 接头内泄→ 处理：更换密封、研磨或换阀

5.查卸荷回路

卸荷阀误动作、电磁铁一直得电→ 处理：查电路、复位卸荷阀

---

三、执行元件动作缓慢 / 无力

现象：系统压力正常，但执行机构速度达不到要求，或者负载增加时速度明显下降。

核心原因：流量不够 → 阻力太大 → 内泄严重

排查顺序

1.查流量控制

节流阀 / 调速阀关太小、卡死

流量阀弹簧断、阀芯卡→ 处理：清洗、重新调节流阀

2.查回油阻力

回油滤芯堵死

回油管压扁、折弯、太细

背压阀压力过高→ 处理：清堵、换管、调低背压

3.查内泄（压力正常但动作慢，必是内泄）

油缸内泄（最典型）

液压泵内泄

换向阀内泄→ 处理：更换油缸密封、修泵 / 换阀

4.查换向阀

电磁铁吸力不足、阀芯不到位

阀芯卡死、油脏→ 处理：换线圈、清洗阀体

5.查机械部分

导轨卡滞、缺油、负载过大

机械机构别劲→ 处理：润滑、校正、减负载

6.查油液与温度

油温过低 → 油太黏 → 流动慢

油液进水 / 乳化→ 处理：预热、换油

---

四、系统噪声大 / 振动大 / 有尖叫声

现象：刺耳啸叫、低沉轰鸣、气穴爆裂声（像豆子撞击声）。

注意：噪声往往伴随着振动和发热，是系统崩溃的前兆。

核心原因：吸空 → 泵磨损 → 机械不同心 → 阀共振

排查顺序

1.查吸空（最常见，噪声像 “气锤 / 放炮”）

油位太低、泵吸进空气

吸油管漏气、接头松

吸油滤芯太脏、阻力大

油起泡、乳化→ 处理：补油、紧吸油接头、换滤芯、消泡

2.查液压泵本体

泵轴承损坏

齿轮 / 叶片 / 柱塞磨损→ 处理：泵声音沉闷 / 金属声，直接更换

3.查机械安装

电机与泵不同心（振动最大来源）

联轴器胶块损坏

泵 / 电机底座松动→ 处理：重新找正、换联轴器、紧固地脚

4.查溢流阀（会发出尖锐啸叫）

阀芯共振、调压过高

油液高速冲刷→ 处理：清洗、换阀、微调压力避开共振点

5.查管路振动

管路无固定、互相撞击

管径太小、流速过高→ 处理：加管夹、加粗管路、减震

---

五、排查判断

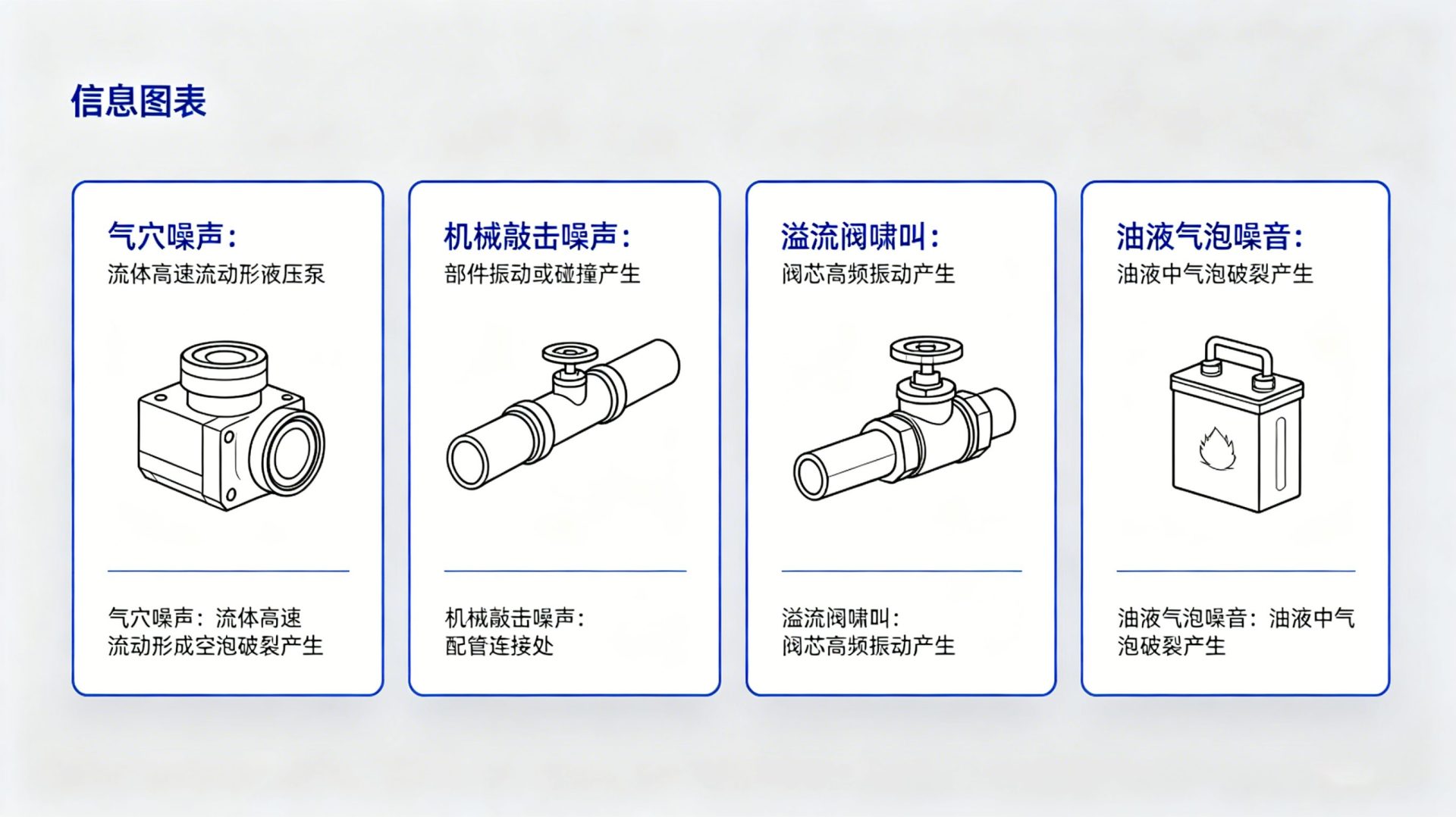

噪声类型	声音特征	可能原因	解决办法
气穴噪声	噼里啪啦，像碎石子在泵里撞击	1. 吸油不畅（滤芯堵、管径细）2. 吸油管漏气（吸入空气） 3. 油液粘度过高或温度过低 4. 泵转速过高	1. 清洗/更换滤芯 2. 紧固吸油管接头，涂密封胶 3. 预热油液，换低粘度油 4. 降低泵转速
机械噪声	周期性敲击或摩擦声	1. 泵轴承损坏 2. 联轴器不同心 3. 泵内零件松动或断裂 4. 电机风扇故障	1. 更换轴承或整泵 2. 重新校正同心度（<0.1mm） 3. 拆检泵体
液压冲击/啸叫	高频尖叫声或管道剧烈震动	1. 溢流阀不稳定（共振） 2. 换向阀切换过快（水锤效应） 3. 管路固定松动产生共振	1. 清洗或更换溢流阀，加阻尼 2. 调节换向时间，加蓄能器 3. 加固管夹，增加软管缓冲
油液噪声	沉闷的嗡嗡声	1. 油液中混入大量气泡（乳化） 2. 油位过低，漩涡吸入空气	1. 静置排气，更换液压油 2. 加油至规定液位，加隔板

判断口诀

• 压力不足先查溢流阀，再查吸油再查泵
• 动作缓慢查流量、查回油、查内泄
• 噪声巨大先看油位，吸空漏气是元凶
• 压力正常动作慢，九成都是内泄漏
• 尖叫共振看溢流，振动大多不同心

---

六、综合排查工具箱与技巧

1.必备工具：

• 压力表（0-40MPa，精度1.5级以上）。
• 流量计（便携式，用于测泵效率和内泄）。
• 测温枪（判断过热部位）。
• 听诊棒（或长螺丝刀，利用骨传导听内部声音）。
• 肥皂水（查低压漏气点）。

2.“替换法”慎用：

液压件昂贵且重，不要盲目替换。先用仪表数据锁定故障范围（是泵、阀还是缸？），再针对性更换。

3.油液分析：

很多故障根源在油。定期取样化验（粘度、水分、颗粒度）。

颗粒污染是液压系统的癌症，70%的故障源于此。若发现阀芯卡死，务必清洗油箱和管路，更换高精度滤芯。

4.安全第一：

• 泄压：拆卸任何元件前，必须确认系统已完全泄压（包括蓄能器！）。
• 防喷射：查找高压泄漏点时，用纸板探测，严禁用手触摸（高压油注射入皮肤需立即手术，否则截肢）。
• 防烫伤：高温油液（>60℃）可造成严重烫伤。

---

总结

液压系统故障的排查需要系统性的方法和耐心。无论是压力不足、动作缓慢还是噪声大，都需要从油液、油管、阀件、执行元件等多个方面进行检查。通过逐步排查，可以快速定位问题，避免设备停机或损坏。

液压系统故障的排查，需要结合实际操作经验，同时也要注意安全，避免在设备运行中盲目拆卸或操作。从细节入手，快速定位问题，保障设备稳定运行！
