液压油缸速度计算及选型指南

液压系统是工业生产中的重要组成部分，而液压缸作为其中的核心元件，其运行速度直接影响到整个系统的效率。

液压缸的运动速度（活塞杆伸出或缩回的速度）主要由进入液压缸的流量和活塞的有效作用面积决定。其计算基于流量连续性原理：单位时间内流入液压缸的油液体积等于活塞扫过的体积。

液压缸速度只由有效作用面积和输入流量决定，公式非常固定，和负载、压力没有直接关系（忽略泄漏与压缩性）。

---

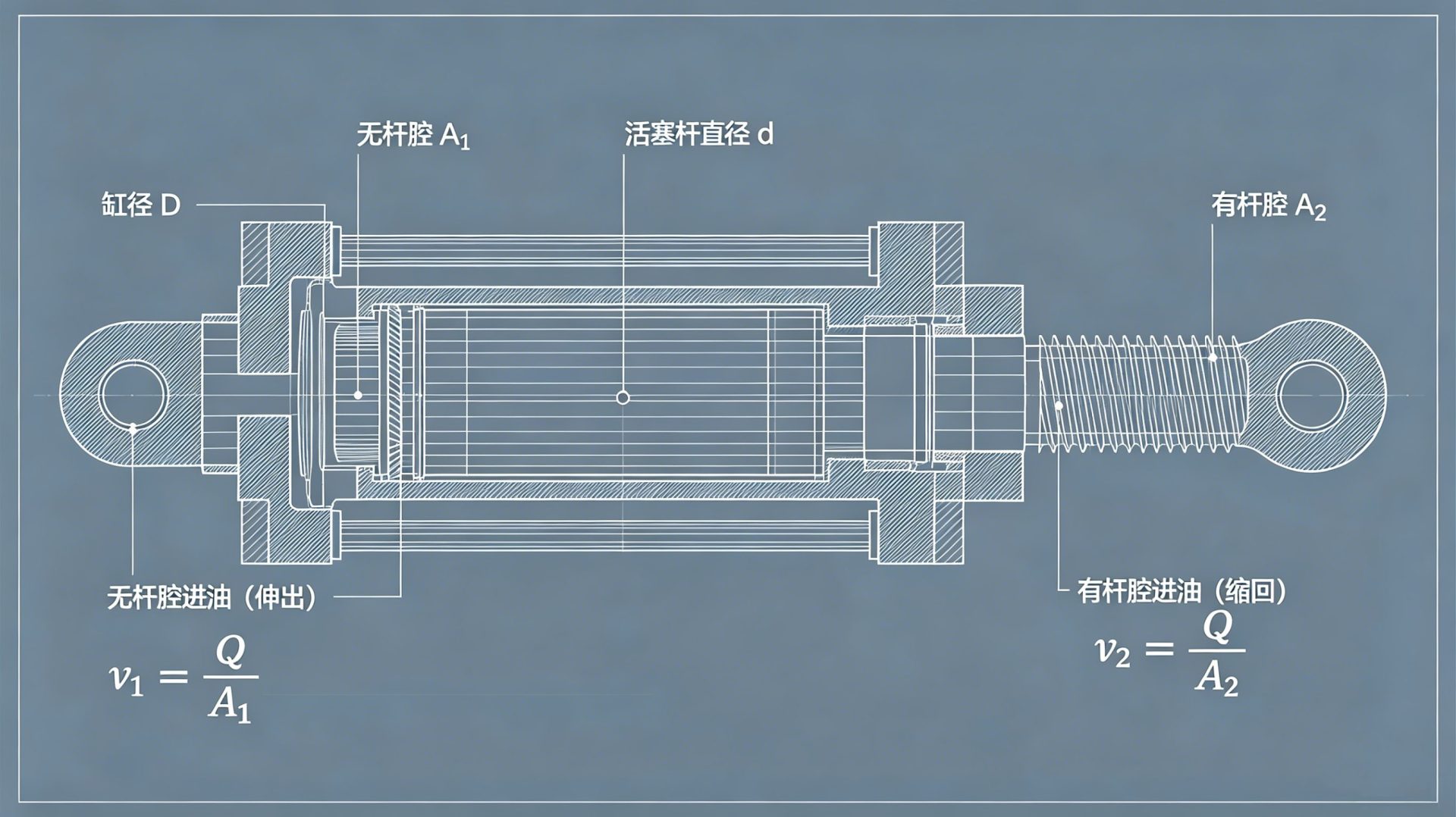

一、核心计算公式

符号说明

• -v：活塞速度，单位 m/s
• -Q：进入液压缸的实际流量，单位 m³/s
• -D：缸筒内径（缸径），单位 m
• -d：活塞杆直径，单位 m
• -A₁A₂：无杆腔、有杆腔有效面积，单位 m²

---

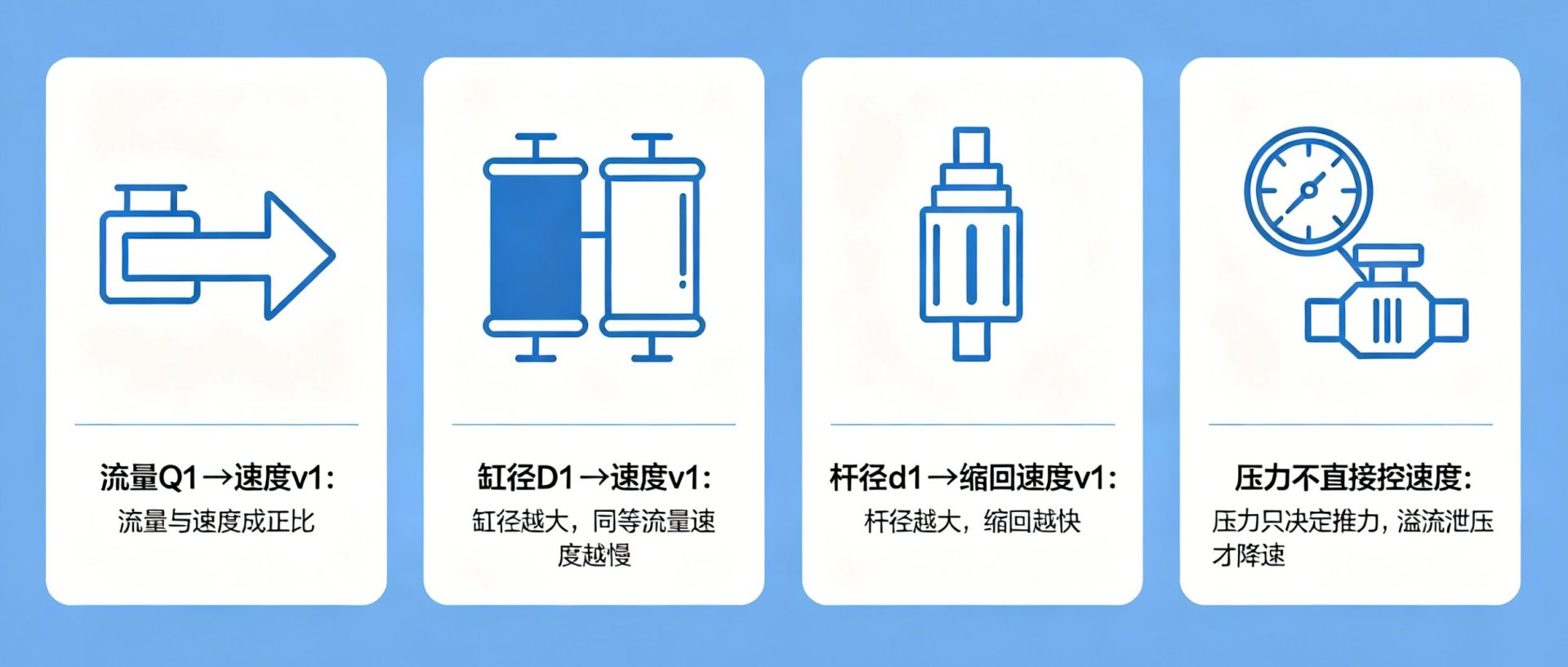

二、速度与缸径、流量的关系

1.流量 Q 与速度 v 成正比

-流量越大，速度越快

-流量减半，速度减半

2.有效面积 A 与速度 v 成反比

-缸径 D 越大，面积越大，速度越慢

-相同流量下，缩回速度 v₂ > 伸出速度 v₁（因为 A ₂ < A₁）

---

三、影响实际速度的额外因素

1.内泄漏：高压大负载时，内泄增大，实际速度略低于理论值

2.油液压缩性：高压下油液被压缩，启动瞬间有延迟

3.管路压力损失：管路细长、流速过高会导致执行端流量下降

4.节流阀/调速阀：通过节流通流面积控制实际进入缸的流量，实现调速

因素	影响方式
流量 Q	速度与流量成正比。增大泵排量或提高电机转速可提速。
缸径D	速度与成反比。大缸径 → 低速大力；小缸径 → 高速小力。
杆径d	仅影响缩回速度。杆径越大，缩回有效面积越小，缩回越快。
系统压力	不直接影响速度！压力决定推力（F = P × A），但若负载过大导致溢流阀开启，实际流量会减少，间接降低速度。
油液粘度/温度	高温→粘度↓→内泄漏↑→实际流量↓→速度略降（尤其在高压小流量时明显）。
节流阀/调速阀	通过限制流量主动控制速度（节流调速）。

---

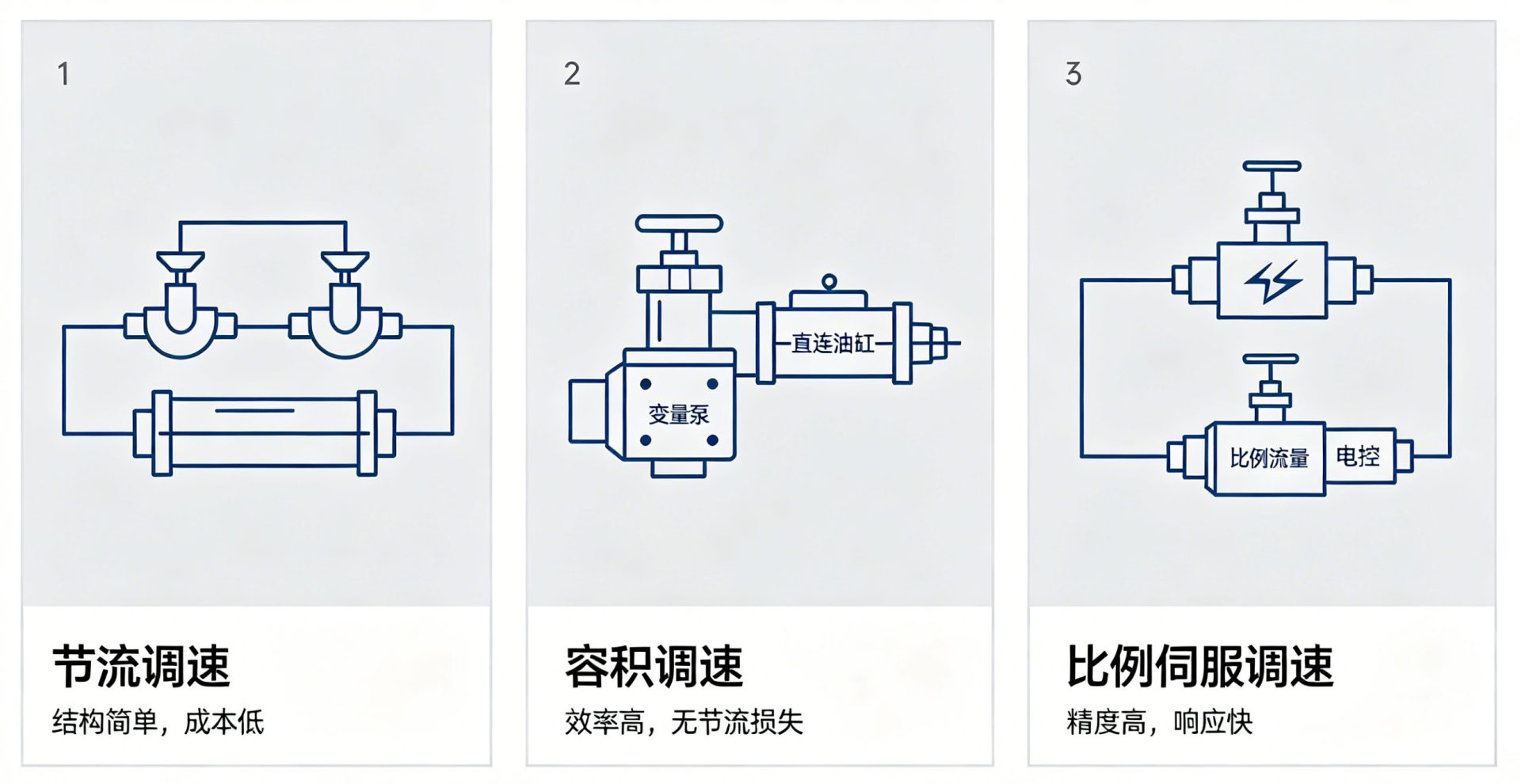

四、速度控制常见方法

1.节流调速：在进油路、回油路或旁路上加节流阀，改变有效流量。

2.容积调速：使用变量泵，直接调节输出流量（效率高，适合大功率系统）。

3.比例/伺服控制：用比例流量阀实现无级、精准速度调节（用于自动化设备）。

---

五、注意事项

1.上述公式假设无泄漏、油液不可压缩、稳态流动，实际速度略低于理论值（通常打90–95%折扣）。

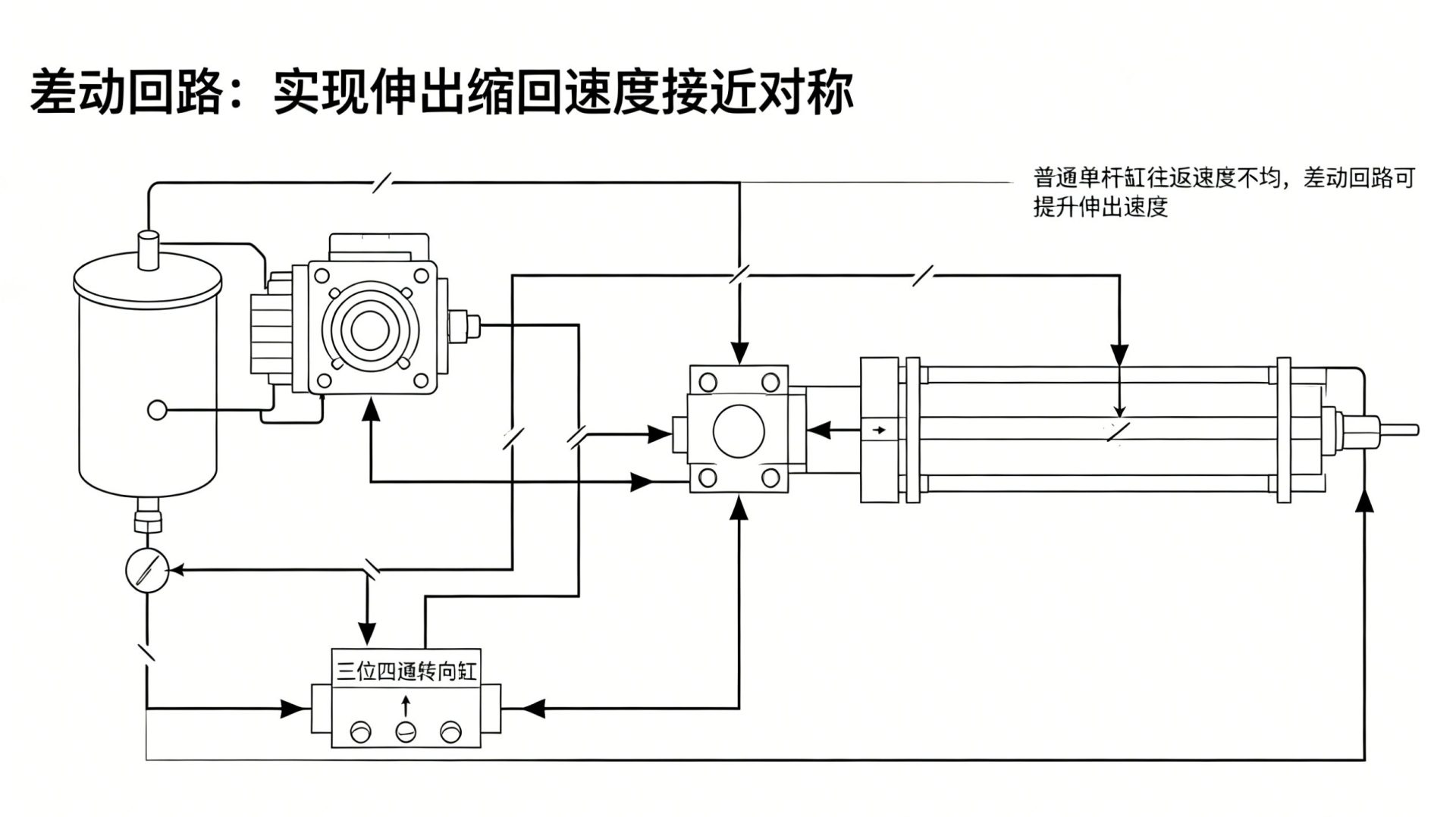

2.双作用缸的往返速度不对称是正常现象，若需对称速度，应选用双活塞杆缸或采用差动回路。

3.高速运动时需考虑缓冲，防止撞击缸盖。

---

结语

流量定快慢，缸径定力量；流量除以面积，就是液压缸速度；有杆面积小，缩回比伸出快。

液压缸的速度主要由流量和缸径决定，在实际应用中，合理的流量和缸径选择可以保证液压系统高效、稳定地运行。

掌握这些基础知识，不仅有助于提升工作效率，还能延长液压系统的寿命。
