液压系统长期溢流的改造方案

液压系统溢流阀长期溢流（即“高压大流量油液直接流回油箱”）是液压系统最大的能量浪费源。

这不仅导致电费飙升（能量100%转化为热能），还会引起油温过高、密封件老化加速。

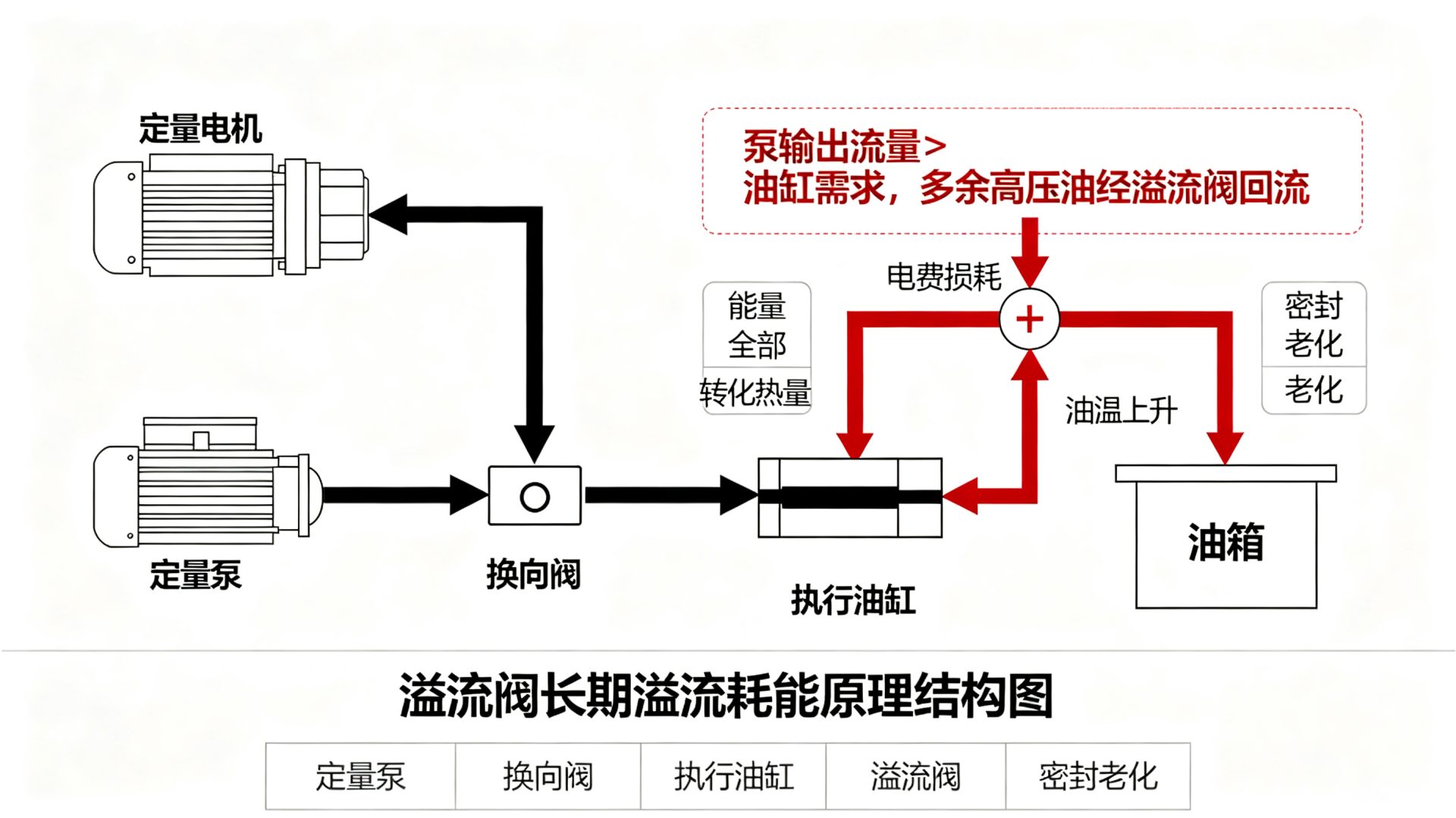

溢流阀长期溢流本质是定量泵输出流量＞执行器实际需求流量，多余流量经溢流阀回油箱，产生大量压力 × 流量的节流能耗。

起因通常为溢流阀压力设置不当/液压油流量过大/系统压力控制不精准等方面引起，节能改造核心思路：按需供油、按需供压、减少 / 消除长期溢流。

---

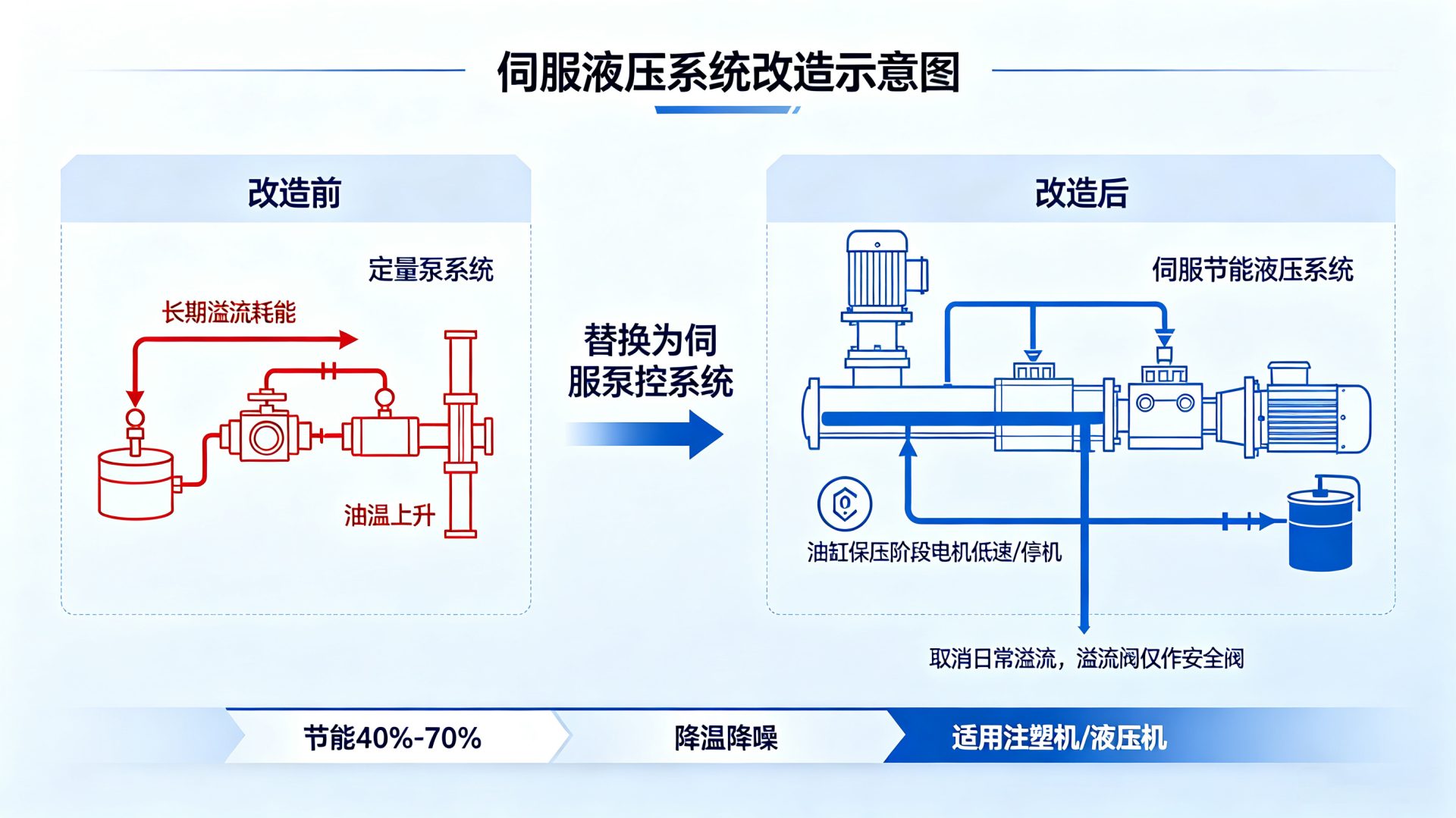

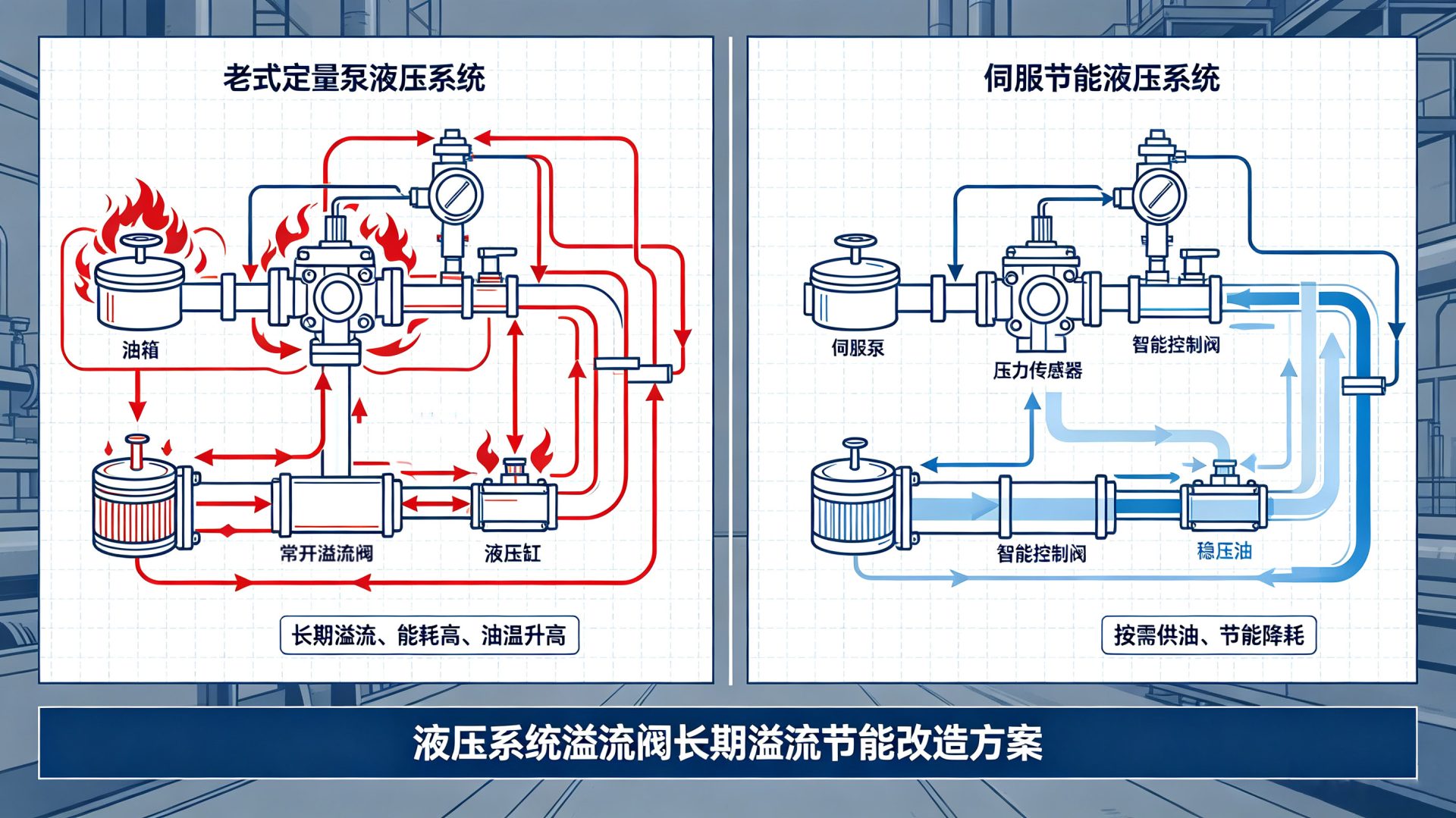

一、伺服液压系统改造

节能效果：40%-70%；核心逻辑：按需供油。

彻底取消溢流阀的常开溢流状态。

原理：将普通异步电机+定量泵替换为伺服电机+伺服泵。

• 当系统不需要流量时（如保压、待机），伺服电机停转或极低速旋转，流量为0，压力由电机扭矩维持，无溢流损失。

• 当需要流量时，电机加速，输出刚好足够的流量和压力。

适用场景：注塑机、压铸机、液压机、机床等具有明显“快进-工进-保压-回程”循环的设备。

优点：节能效果最显著，油温大幅降低（通常可省去冷却器），噪音极低。

缺点：初期投资较高，需更换电机、泵和驱动器。

改造要点：保留原溢流阀作为安全阀（设定压力调高10-15%），不再参与日常压力调节。

---

二、变量泵系统改造

节能效果：30%-50%；核心逻辑：流量自适应。

原理：将定量泵（齿轮泵/叶片泵）更换为压力补偿变量柱塞泵或负载敏感泵。

• 当系统压力达到设定值且无需流量时，泵的斜盘自动回零，输出流量趋近于零，仅维持泄漏补偿，基本无溢流。

适用场景：工程机械、大型液压站、多执行器复合动作系统。

优点：技术成熟，可靠性高，无需复杂的电气控制改造。

缺点：变量泵价格较贵，低压区效率略低于伺服系统，响应速度稍慢。

---

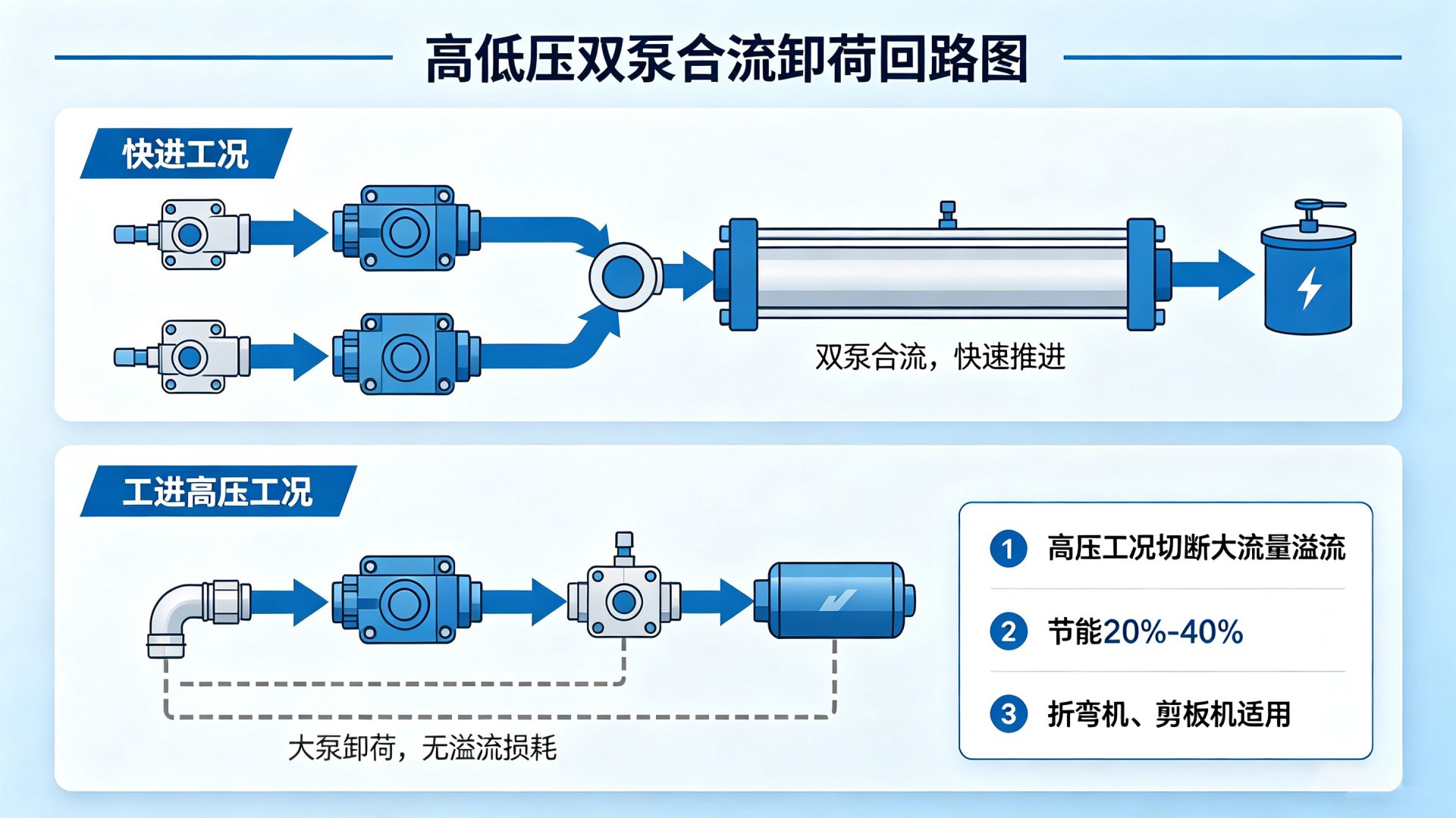

三、双泵/多泵组合回路

节能效果：20%-40%；核心逻辑：高低压分流，大小流量匹配。

原理：

高低压双泵：一个高压小流量泵（用于工进/保压）+ 一个低压大流量泵（用于快进）。

• 快进时：双泵合流。

• 工进/保压时：通过卸荷阀让大流量泵低压卸荷（压力接近0），仅由小泵工作。避免了大流量在高压下溢流。

变频双泵：利用变频器控制双泵启停，根据工艺阶段自动切换。

适用场景：行程长、速度快但工作压力高的设备（如大型折弯机、剪板机）。

优点：成本适中，利用原有部分元件，改造难度低。

缺点：系统相对复杂，存在压力切换冲击。

---

四、加装蓄能器辅助保压

节能效果：10%-30%；核心逻辑：能量储存与释放，减少泵工作时间。

原理：在保压回路并联皮囊式蓄能器。

• 压力建立后，泵停止工作或卸荷，由蓄能器释放储存的高压油来补偿系统泄漏，维持压力。

• 只有当压力降至下限时，泵才短暂启动补油。

适用场景：保压时间长、瞬时流量大的设备（如硫化机、夹紧工装）。

优点：成本低，不仅能节能，还能减小泵的选型功率，吸收压力脉动。

缺点：对长时间微量泄漏的补偿能力有限，需配合压力继电器使用。

---

五、比例/伺服阀闭环控制

节能效果：视工况而定；核心逻辑：精准控制，减少节流损失。

原理：使用比例溢流阀或比例流量阀，根据传感器反馈实时调整开口度，使系统压力/流量精确匹配负载需求，减少不必要的溢流和节流发热。

适用场景：对控制精度要求极高的测试台、精密加工设备的液压源。

注意：如果主泵仍是定量泵，此方案只能减少部分溢流，不能根除，通常需配合变量泵或伺服泵使用。

---

六、方案对比与选型建议

改造方案	节能率	投资成本	改造难度	回收期	推荐指数
伺服液压系统	40-70%	高	中	6-18个月	5星首选
变量泵替换	30-50%	中高	低	12-24个月	4星推荐
双泵组合回路	20-40%	中	中	12-20个月	3星推荐
蓄能器辅助	10-30%	低	低	3-8个月	3星推荐 (针对保压工况)
仅优化溢流阀设定	5-10%	零	零	即时	1星(基础操作)

---

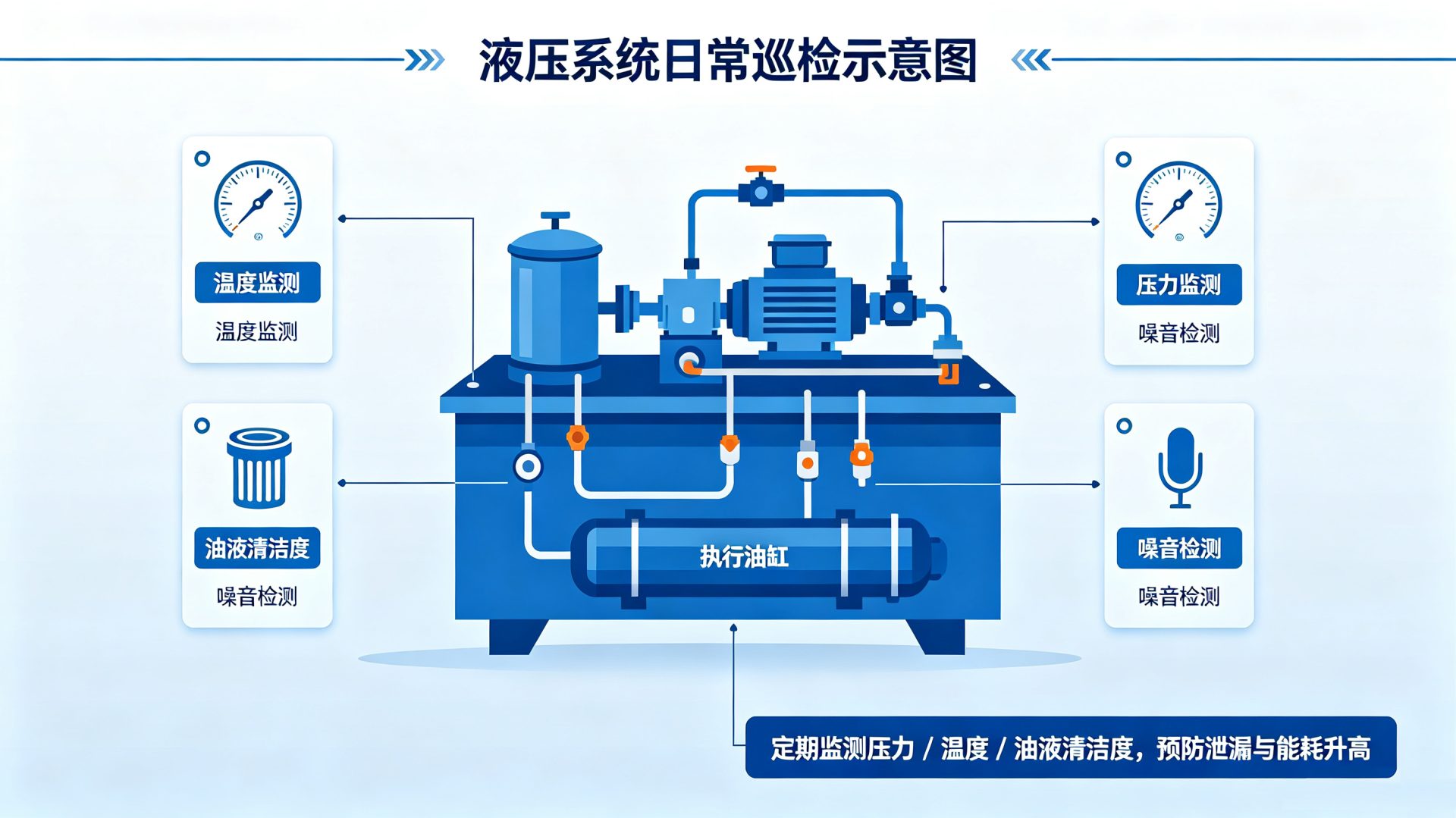

七、系统化故障诊断与维护：

1.定期检查液压系统的清洁度，防止污染导致的泄漏增加和效率下降。

2.维护液压系统的压力、温度、噪声等参数，通过数据对比预警潜在故障，及时进行预防性维护。

结语：节能从细节做起

定期检查系统状态，关注设备的运行数据，与专业团队合作优化；液压系统溢流阀问题看似不起眼，但长期影响却很大。

通过优化压力设定、更换高效设备、系统维护、引入智能控制等手段，不仅能有效降低能耗，还能延长设备寿命，提升整体运行效率。

节能减排不仅是环保责任，更是企业降本增效的重要手段。从点滴做起，让液压系统更高效、更节能！
