液压系统溢流阀、减压阀、换向阀的搭配原则

发布时间:2026.07.20 | 来源:东莞北泽 KIZI FLOW

在液压系统中,溢流阀、减压阀、换向阀是三类核心控制元件,它们在系统中各自承担着不同的功能,但又相互配合,共同确保液压系统的稳定运行。

了解它们的搭配方式和作用,是掌握液压系统设计与维护的关键。

三类核心控制元件分别承担压力控制、压力调节、方向控制的关键功能,三者的搭配需基于系统的压力需求、执行元件动作逻辑设计。

接下来我们从 各自作用、工作原理、典型搭配方式、应用示例 的方面来详细分析下。


一、三类阀的核心作用

阀类核心作用关键特性关键特点
溢流阀(系统压力的守护者)1.定压溢流:当系统压力达到设定值时,打开溢流口,将多余油液排回油箱,维持系统压力稳定;
2.安全保护:防止系统过载(作安全阀用),避免液压泵、管路因超压损坏;
3. 卸荷功能:通过电磁控制实现泵的无负荷运转,降低能耗。
常与液压泵并联;分为直动式(低压小流量)、先导式(高压大流量);压力可手动/电动调节。常闭型;压力超设定值时开启,将多余油液回油箱
减压阀(压力的精准调节器)1. 减压稳压:将系统主油路的高压油减压为低压油,为支路提供稳定的工作压力;
2. 压力隔离:保证支路压力不受主油路压力波动影响,适配不同执行元件的压力需求。
常与执行元件串联:出口压力稳定(定值输出),进口压力变化不影响
出口:分为定值减压阀、比例减压阀(电液控制)。
常开型;出口压力恒定,与主系统压力无关
换向阀(油路的智能指挥家)1. 方向控制:改变液压油的流动方向,控制执行元件(油缸、液压马达)的启动、停止、换向;
2. 通断控制:切断或接通油路,实现执行元件的保压、锁紧;
3. 流量分配:部分多路换向阀可调节各支路流量。
按阀芯位置分二位二通、三位四通等;
控制方式有手动、电磁、电液、气动;
中位机能(如O型、Y型)决定系统中位状态。
改变油液流向,实现“伸出/缩回”、“正转/反转”

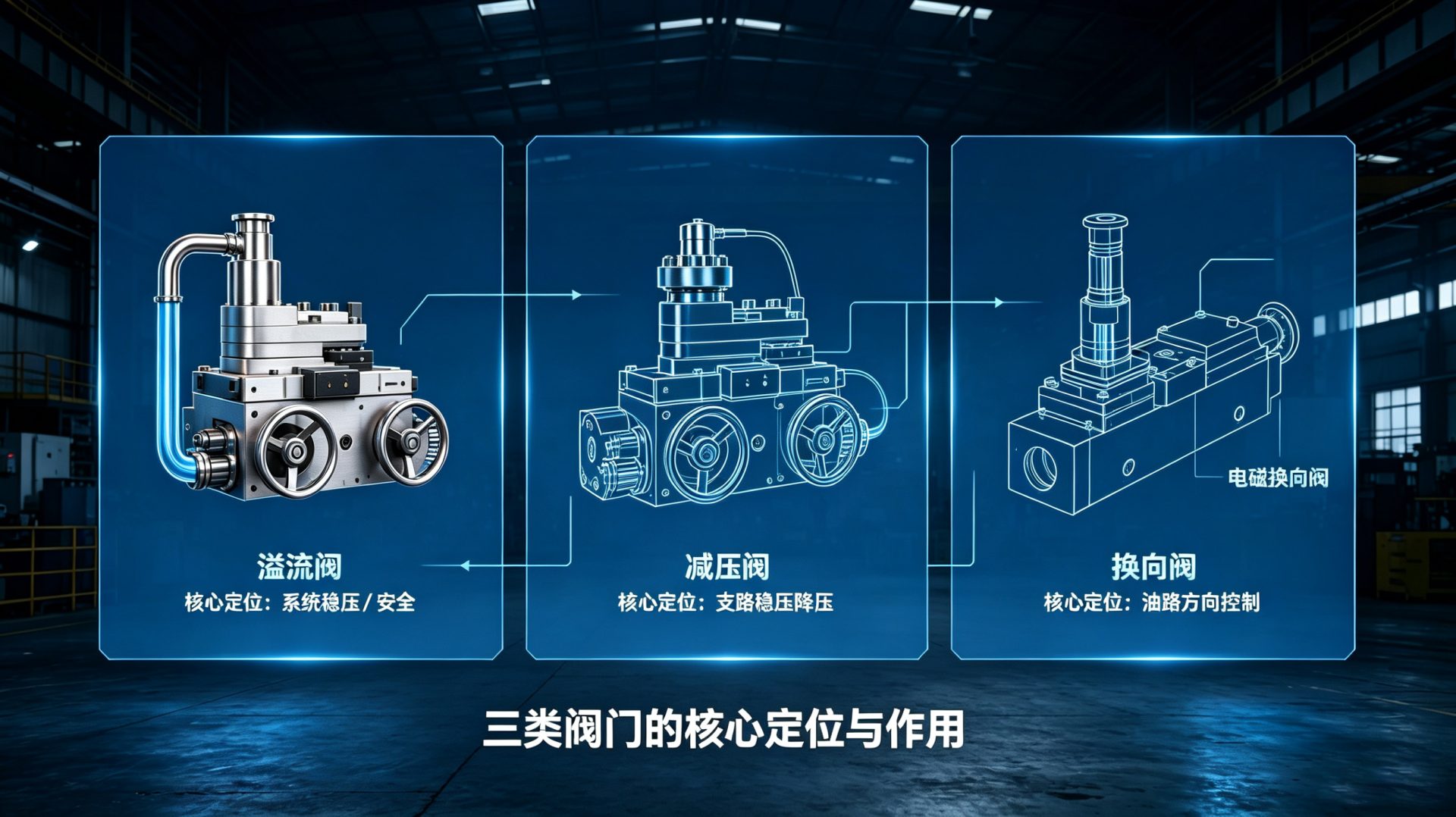

阀门核心定位图

二、工作原理简述

1. 溢流阀(直动式或先导式)

  • 并联在泵出口与油箱之间。
  • 当系统压力 < 设定值 → 阀关闭,油全供负载;
  • 当压力 ≥ 设定值 → 阀开启,多余流量溢流回油箱,限制压力不再升高。
  • 设定压力 = 系统最大工作压力。

2. 减压阀

  • 串联在需要低压的支路入口。
  • 无论进口压力如何波动(只要高于出口设定值),出口压力保持恒定。
  • 多用于:夹紧、润滑、控制回路等需低于主系统压力的场合。

3. 换向阀(如三位四通)

  • 控制油液流向执行元件的两个腔室。
  • 通过电磁铁、手动、液控等方式切换阀芯位置,实现:
  • A口进油 → 油缸伸出
  • B口进油 → 油缸缩回
  • 中位 → 停止(可设计为保压、卸荷、浮动等)

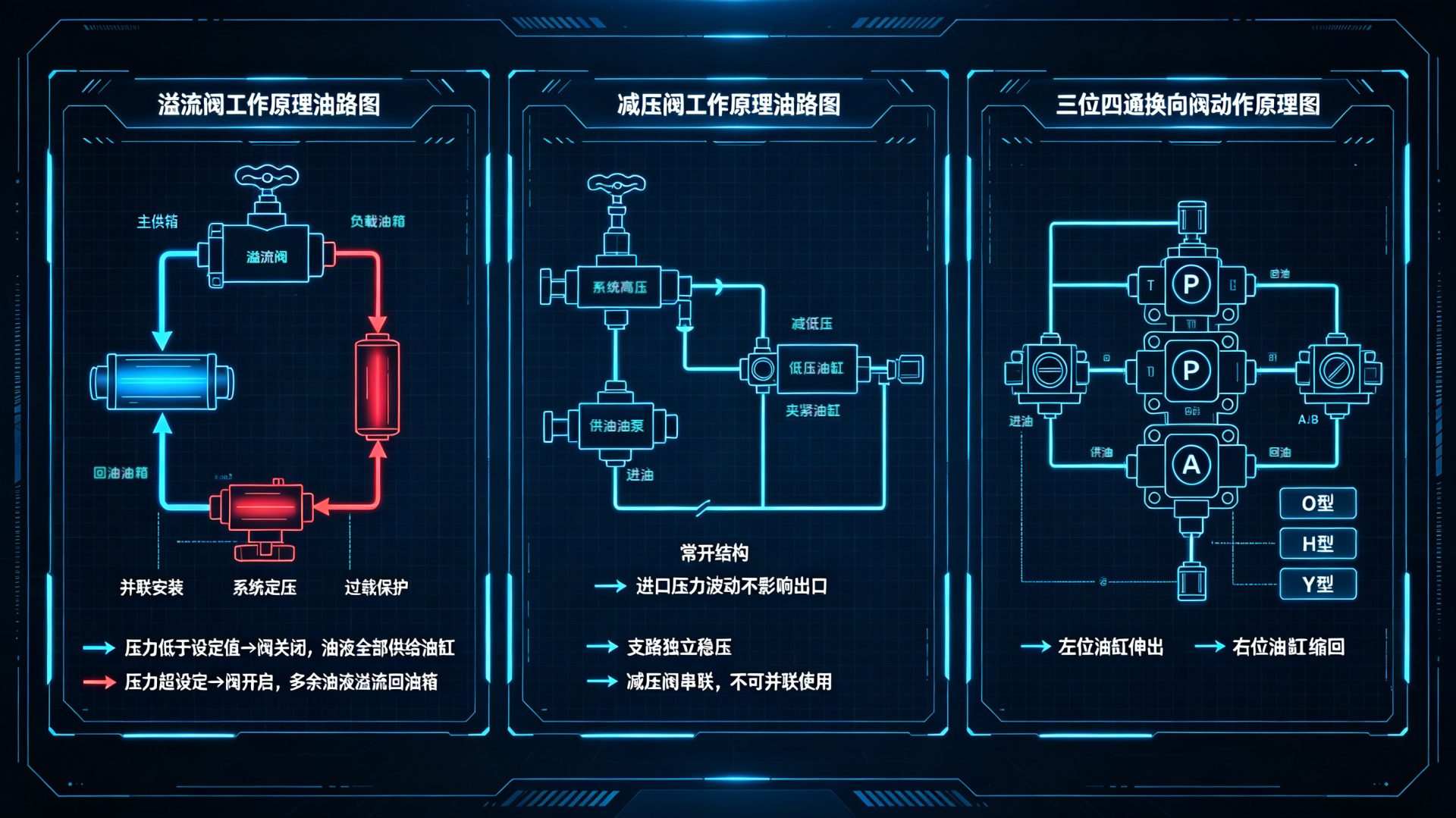

三类阀门工作原理图解

三、三类阀的搭配原则(按系统需求分类)

1.  单执行元件定压系统(如单油缸压力机)

搭配方案:液压泵 + 溢流阀(并联) + 换向阀 + 油缸

工作逻辑:

  • 溢流阀:并联在泵出口,设定系统最高工作压力,防止过载;当油缸到达行程终点或换向阀中位时,泵输出的油液通过溢流阀流回油箱,维持泵出口压力稳定。
  • 换向阀:采用三位四通电磁换向阀,控制油缸的伸出、缩回、停止;中位机能选O型(油路封闭,油缸锁紧)或Y型(油缸回油通油箱,卸荷)。

适用场景:小型压力机、夹紧装置、升降平台。

2.  多执行元件不同压力系统(如机床液压系统:主油缸+夹紧油缸)

搭配方案:液压泵 + 溢流阀(主压控制) + 减压阀(支路减压) + 多路换向阀 + 主油缸/夹紧油缸

工作逻辑:

  • 主回路:溢流阀设定主油缸的工作压力(高压),换向阀控制主油缸动作。
  • 支路回路:在夹紧油缸的进油路上串联减压阀,将主油路的高压油减压为夹紧所需的低压(如主压16MPa,夹紧压力4MPa);减压阀出口压力稳定,不受主油路压力波动影响。
  • 换向阀:采用多路换向阀,分别控制主油缸和夹紧油缸的动作,实现多执行元件的联动或独立操作。

关键注意点:

  • 减压阀需安装在换向阀进油口前,确保进入换向阀的油液压力稳定;若支路需保压,可在减压阀后加装单向阀。

适用场景:数控机床、加工中心、工程机械多路液压系统。

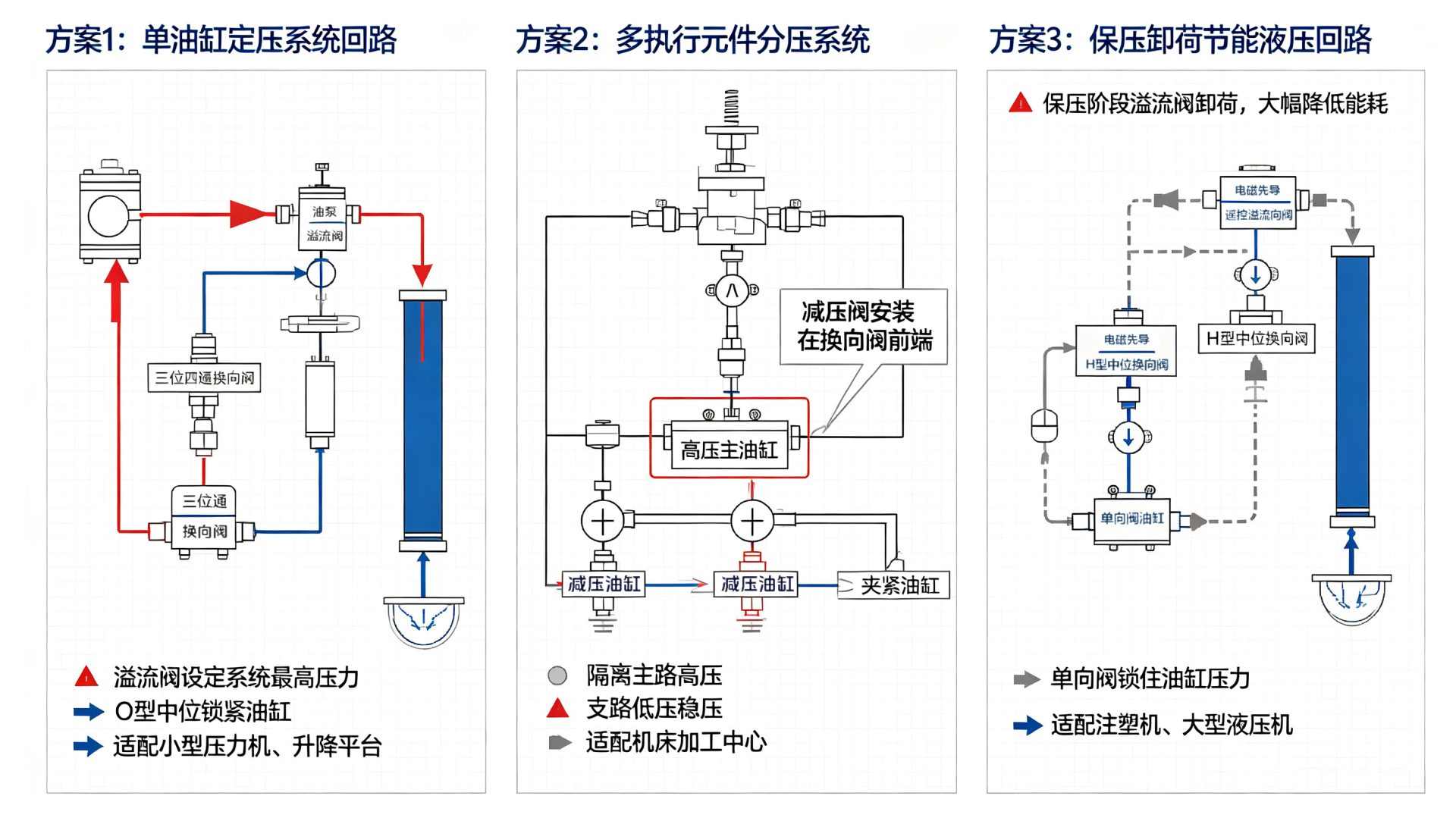

液压系统执行回路

3.  卸荷节能系统(如长时间保压的液压设备)

搭配方案:液压泵 + 先导式溢流阀(电磁卸荷) + 换向阀 + 油缸 + 单向阀(保压)

工作逻辑:

  • 溢流阀:采用电磁先导式溢流阀,当系统保压时,电磁铁断电,溢流阀打开,泵输出的油液低压流回油箱,实现泵的卸荷(能耗降低80%以上);当系统需要工作时,电磁铁通电,溢流阀恢复定压功能。
  • 换向阀:中位机能选H型(主油路通油箱,泵卸荷),配合溢流阀实现双重节能。
  • 单向阀:在油缸进油口加装单向阀,防止保压时油液倒流,维持油缸压力稳定。

适用场景:大型压力机、注塑机、矿山机械。


、搭配与使用的关键注意事项

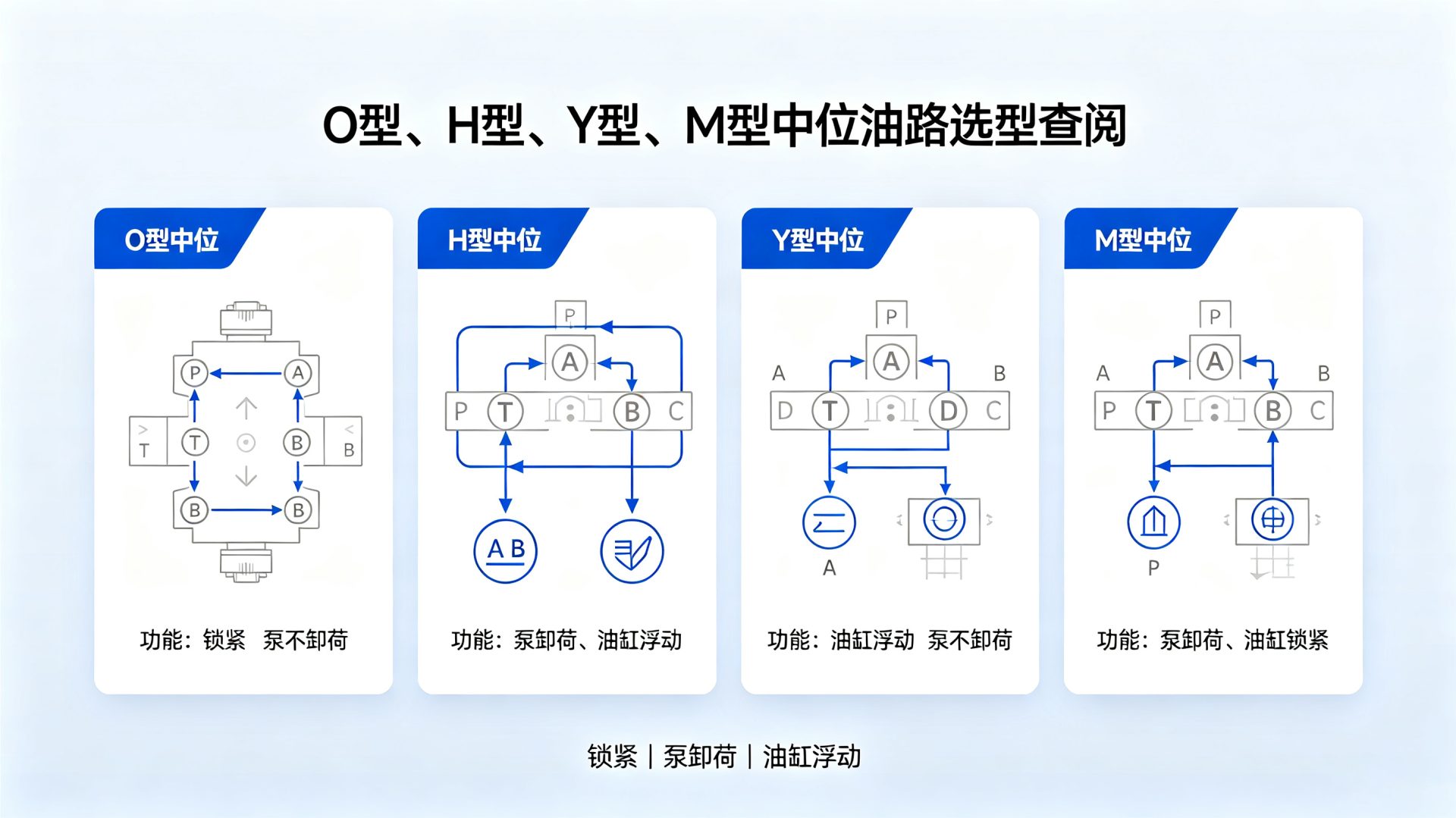

阀门中位选型

1.压力匹配

溢流阀的设定压力需高于减压阀的出口压力(一般高1~2MPa),否则减压阀无法正常减压;换向阀的额定压力需不低于系统最高工作压力。

2.流量匹配

溢流阀、减压阀的额定流量需大于等于所在油路的最大流量,避免阀口堵塞导致压力波动。

3.安装位置

  • 溢流阀必须并联在泵出口或换向阀进油口前,严禁串联(串联会导致系统无压力);
  • 减压阀必须串联在需要减压的支路上,且出口需接负载(无负载时减压阀出口压力为零)。

4.换向阀中位机能选择

  • 需油缸锁紧 → 选O型、M型;
  • 需泵卸荷 → 选H型、Y型;
  • 需油缸浮动 → 选P型。

五、常见错误搭配

  1. 没有溢流阀→ 系统无过载保护,泵或管路可能爆裂!
  2. 减压阀装在换向阀之后→ 换向阀切换时压力波动大,减压失效。
  3. 用溢流阀代替减压阀→ 溢流阀不能稳定支路压力,仅能限压。
  4. 多个执行器共用一个溢流阀但压力需求差异大→ 低压元件可能被高压损坏 → 应加减压阀隔离。

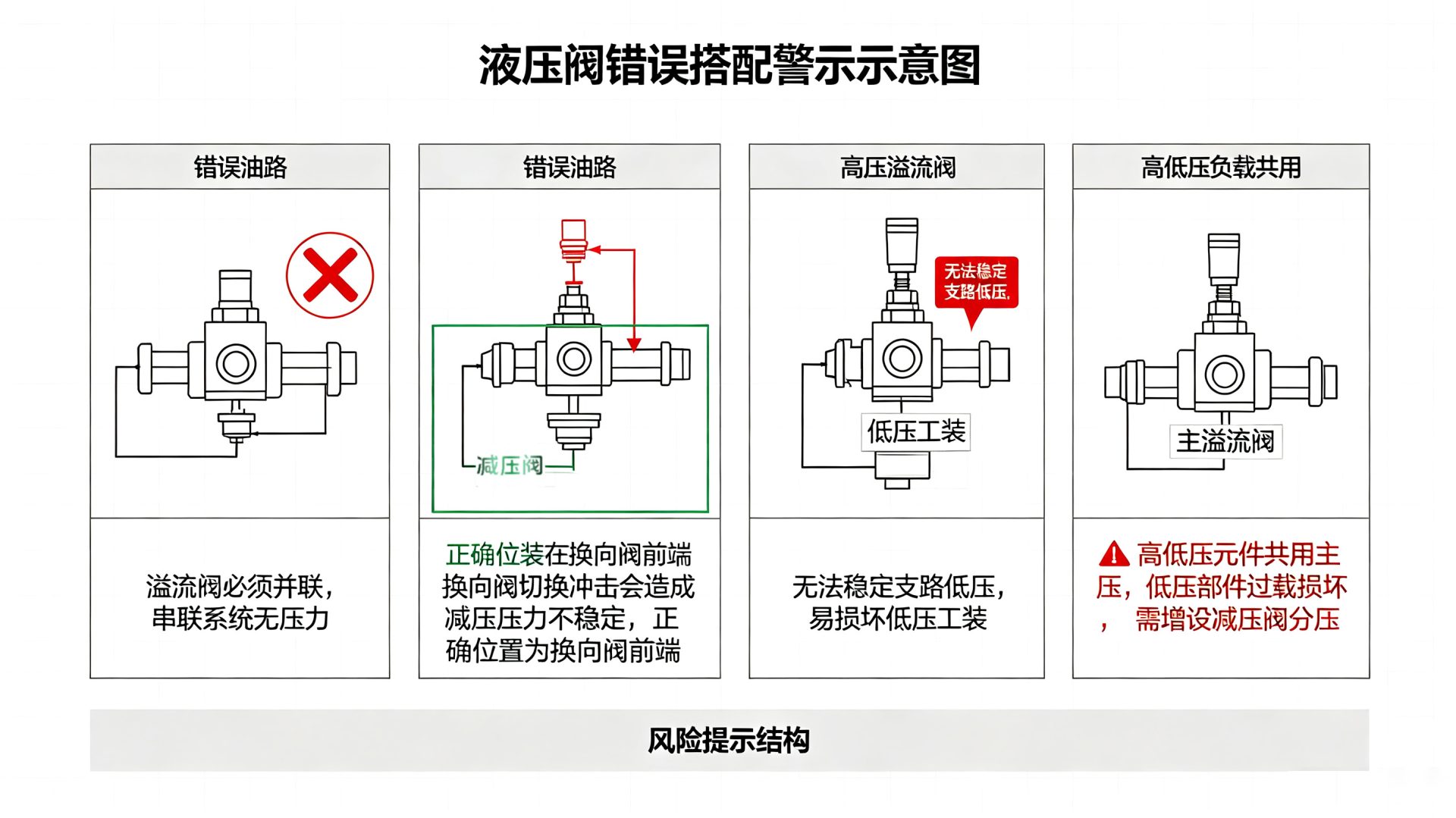

阀门搭配风险提示

、选型注意事项

1. 溢流阀选型

  • 根据系统最大流量选择通径
  • 按系统压力等级选择额定压力
  • 考虑动态响应和压力振摆要求

2. 减压阀选型

  • 根据支路流量选择通径
  • 按所需稳定压力选择调压范围
  • 考虑压力稳定性和响应速度

3. 换向阀选型

  • 根据控制方式选择(电磁、电液等)
  • 按油口数量和工作位置选择位通规格
  • 考虑响应速度和寿命要求

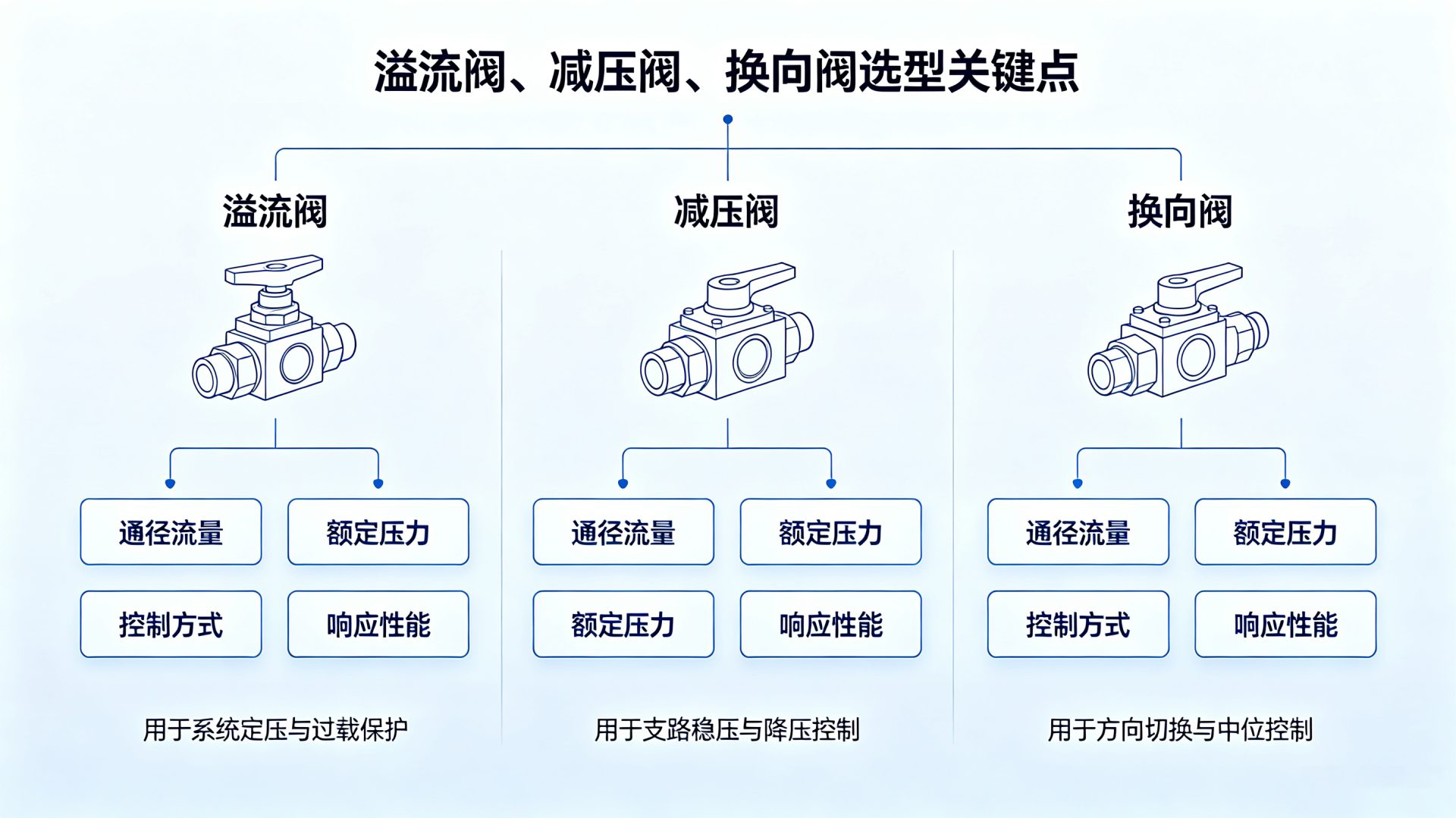

阀门选型关键点

通过合理搭配这三种元件,可以构建从简单到复杂的各类液压系统,满足不同工业设备的控制需求。

关键在于理解各元件的核心功能和特性,根据实际应用场景进行优化组合。

在液压系统中,溢流阀、减压阀和换向阀的合理搭配,是实现系统稳定运行的基础。

掌握它们的原理与应用,不仅能提升系统性能,还能延长设备寿命。
