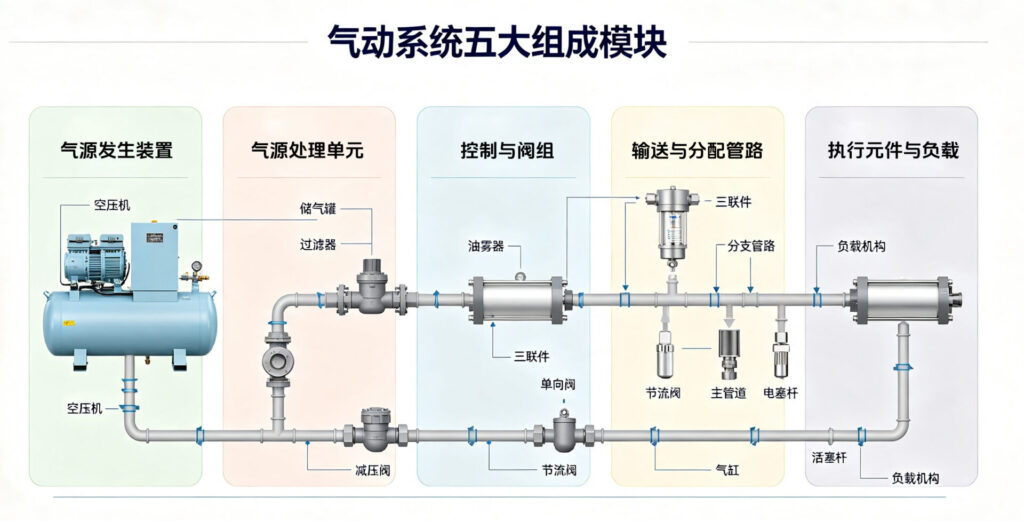

气动系统的基本组成

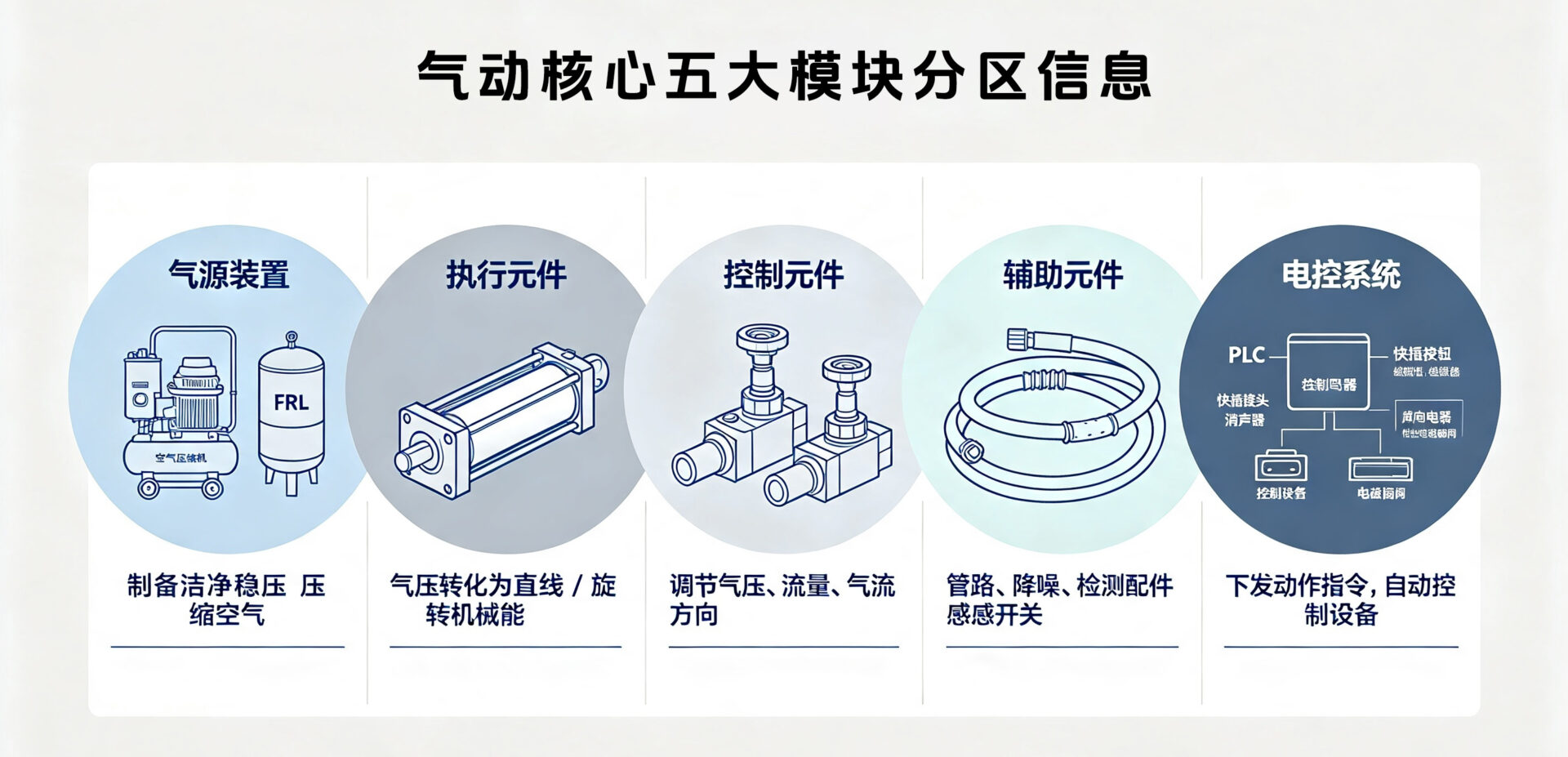

气动系统是以压缩空气为工作介质，将压缩空气的压力能转化为机械能，实现机械运动和控制的装置，广泛应用于工业自动化、气动工具、液压气动混合设备等领域。其基本组成可分为气源装置、执行元件、控制元件、辅助元件、信号与控制系统五大核心模块，具体如下：

---

一、五大核心模块

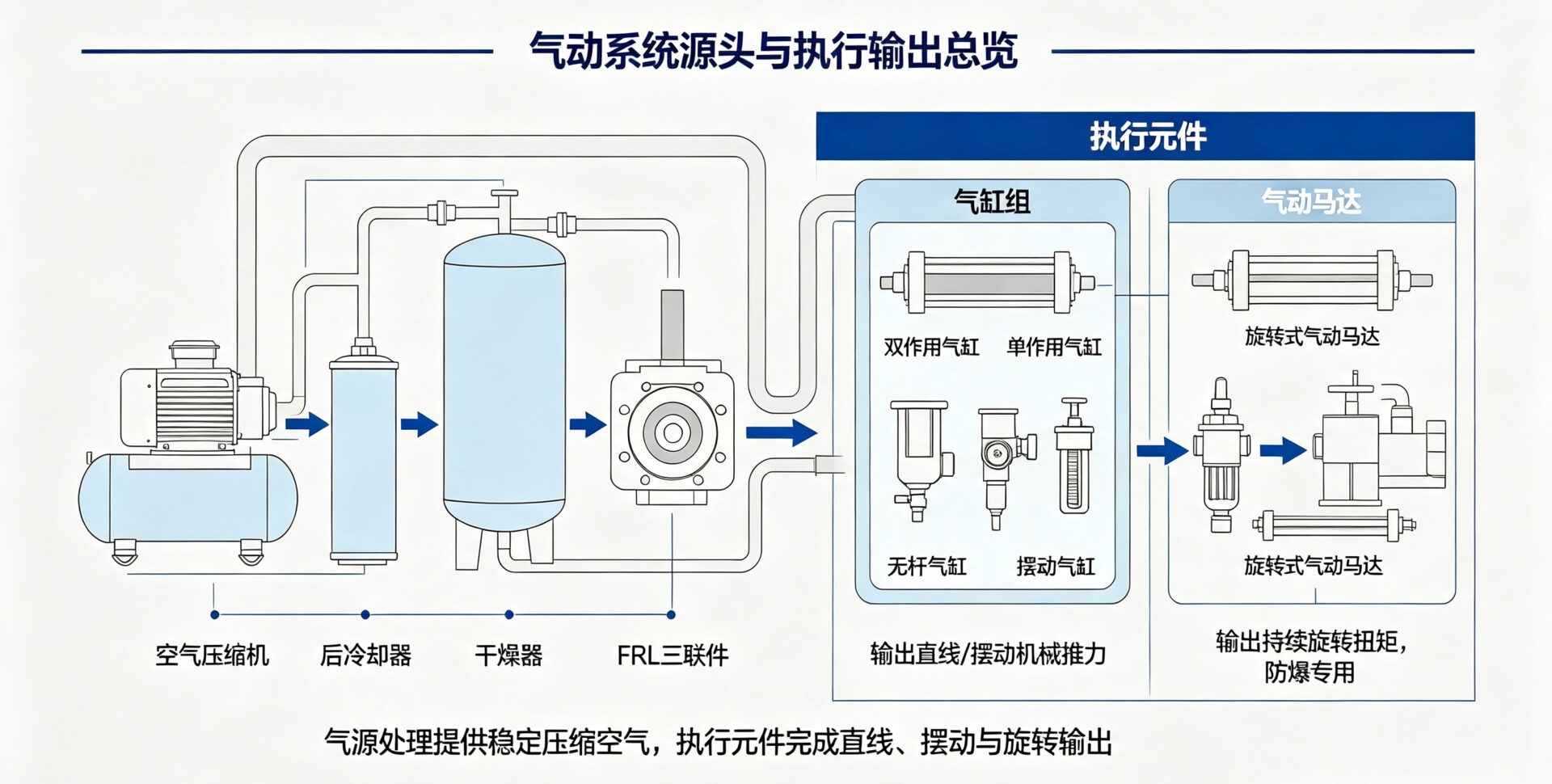

1. 气源装置

这是整个气动系统的动力来源，主要包括：

• 空气压缩机：将大气中的空气压缩成高压气体。
• 后冷却器：降低压缩空气温度，使水蒸气凝结。
• 储气罐：储存压缩空气，稳定系统压力，缓冲瞬时用气高峰。
• 干燥器：去除压缩空气中的水分，防止元件锈蚀和冰堵。
• 过滤器：清除空气中的油、水、尘等杂质。

通常将过滤器、减压阀和油雾器组合在一起，称为 三联件（FRL: Filter–Regulator–Lubricator），是气动系统前端的关键组件。

2. 执行元件

将压缩空气的压力能转换为机械能，产生直线或旋转运动：

• 气缸：最常见的是双作用气缸，也有单作用、摆动气缸、无杆气缸等。
• 气动马达：输出旋转运动，适用于防爆、高转速场合。

3. 控制元件

用于控制压缩空气的压力、流量和方向：

• 方向控制阀：如二位三通、三位五通电磁阀，控制气流方向。
• 压力控制阀：如减压阀、溢流阀，调节系统压力。
• 流量控制阀：如节流阀、单向节流阀，调节气缸运动速度。

4. 辅助元件

支持系统正常运行的其他部件：

• 管路与接头：输送压缩空气。
• 消声器：降低排气噪声。
• 油雾器：向压缩空气中添加润滑油（现代无油系统可能省略）。
• 传感器：如磁性开关、压力开关，用于检测位置或状态。

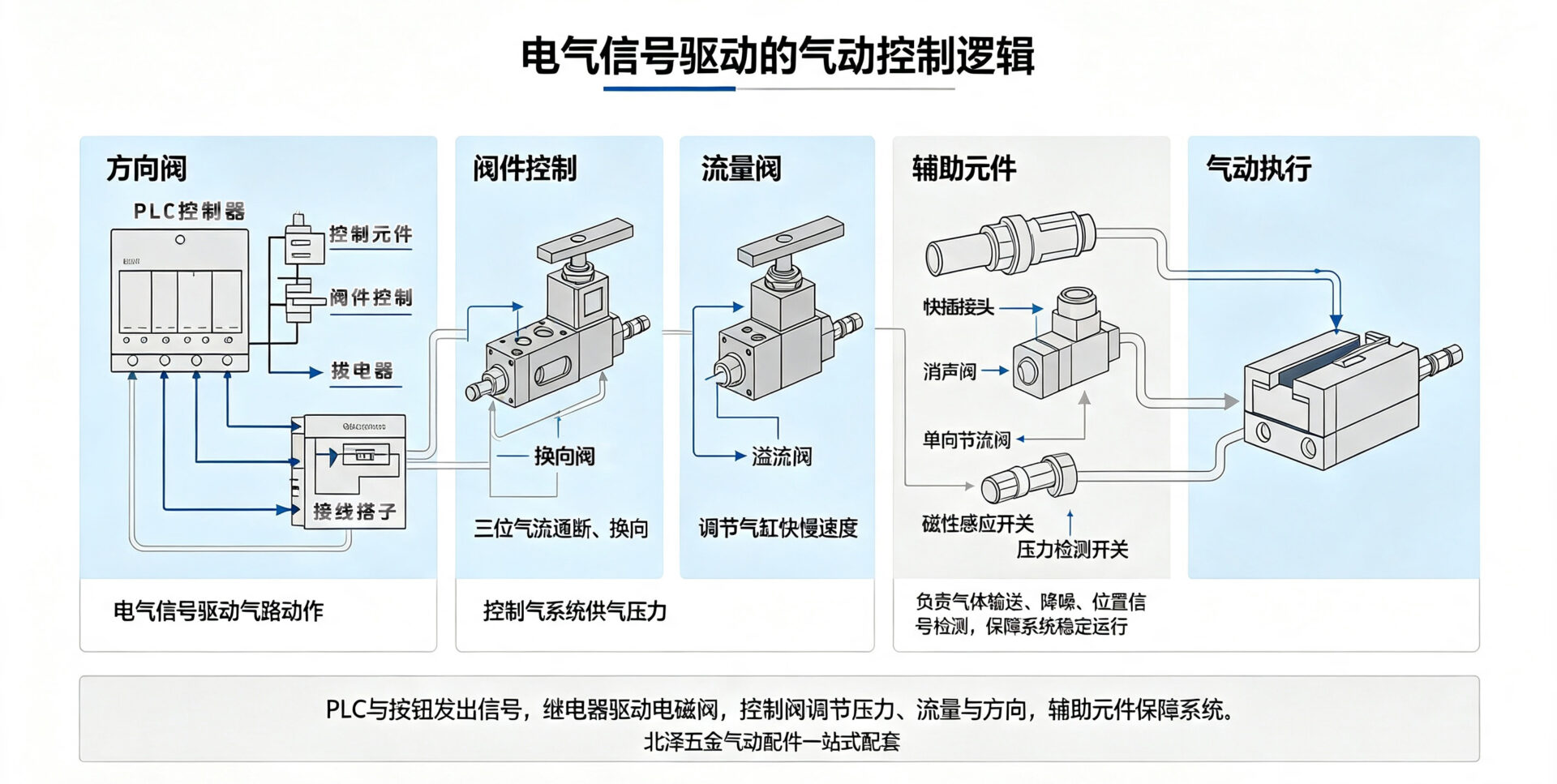

5. 信号与控制系统

• 包括手动开关、按钮、PLC（可编程逻辑控制器）、继电器等，用于发出控制指令，协调各元件动作。
• 现代气动系统常与电气、电子或PLC集成，构成电-气混合控制系统。

---

二、气动系统的核心组成部分

1.空气压缩机

这是气动系统的心脏，负责将空气压缩成高压气体。空气压缩机通过电动机或内燃机驱动，将外界空气吸入、压缩并储存于储气罐中。压缩机的性能直接影响整个系统的效率和稳定性。

2.储气罐

储气罐是气动系统中储存压缩空气的关键装置。它能储存压缩空气，确保系统在需要时有充足的气源。储气罐通常由金属材料制成，具备一定的容积和压力调节功能。

3.控制阀

控制阀是气动系统中用于调节气流方向和流量的关键部件。它可以控制气流的开启、关闭，以及调节气流的大小，从而实现对机械运动的精确控制。

4.执行元件

执行元件是气动系统中实际驱动机械运动的部件，主要包括气缸和气马达。气缸用于直线运动，气马达用于旋转运动，二者是气动系统中最常见的执行元件。

5.气路系统

气路系统包括管路、接头、管接头、阀门等，是气动系统中传输气体的通道。它确保压缩空气能够在系统中高效、安全地流动，避免泄漏和压力损失。

---

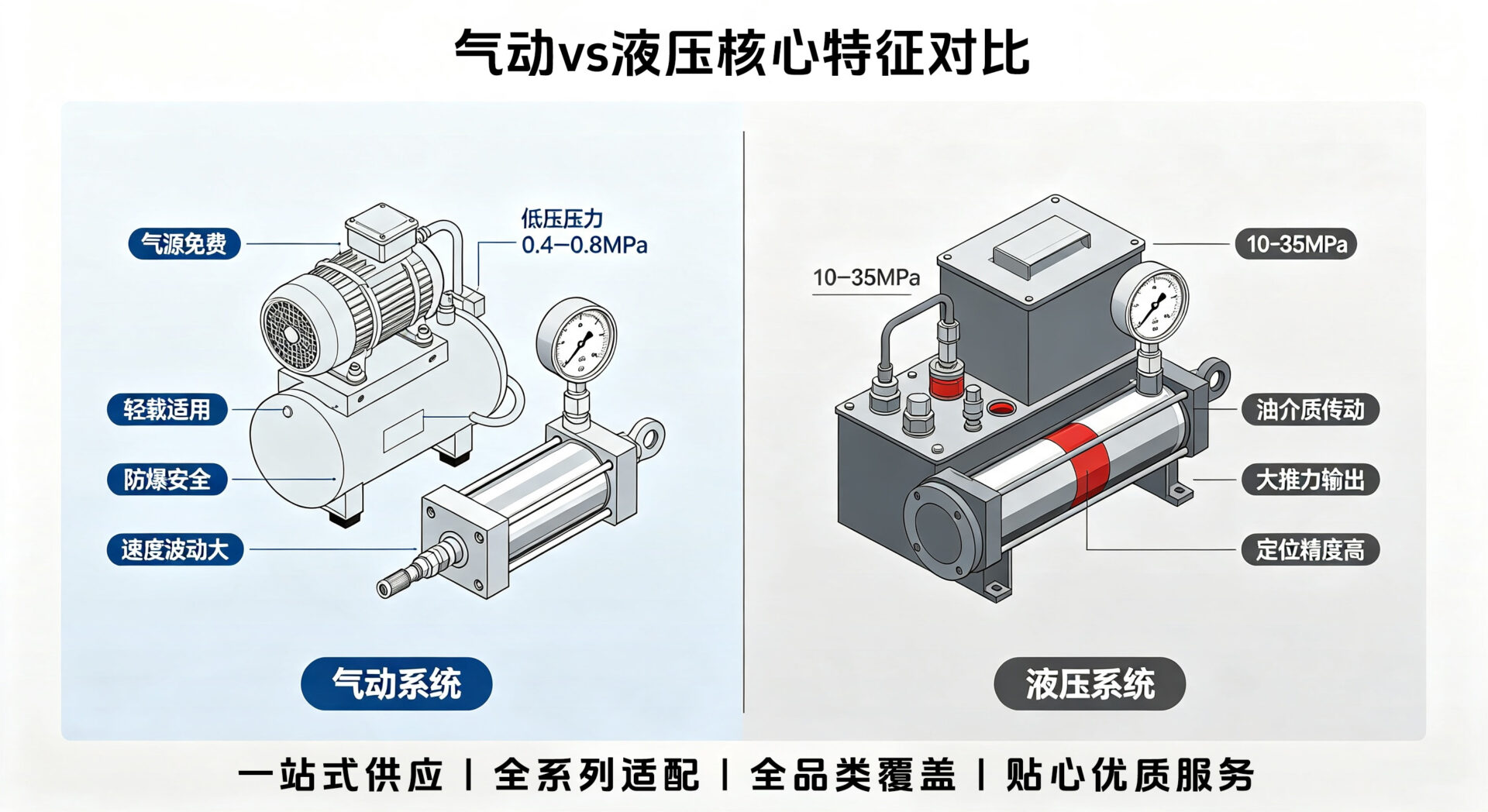

三、与液压系统的核心区别

特性	气动系统	液压系统
工作介质	压缩空气（来源广泛，无污染）	液压油（需定期更换，易污染）
工作压力	较低（通常0.4-0.8MPa）	较高（通常10-35MPa）
执行精度	中等（速度易受负载影响，需加装缓冲装置）	较高（可实现精准调速和定位）
适用场景	轻负载、高速往复运动、防爆场景	重负载、高精度控制、大扭矩输出

---

四、气动系统的优势

1.高效稳定：气动系统利用压缩空气作为动力源，具有高效率、稳定性和可重复性。

2.易于控制：通过控制阀的调节，可以实现对气流的精确控制，提高系统的自动化水平。

3.维护成本低：气动系统结构简单，维护起来方便，适合大规模工业应用。

4.安全性高：由于空气是无毒的，且气动系统在运行过程中不易产生火花，非常适合在易燃易爆环境中使用。

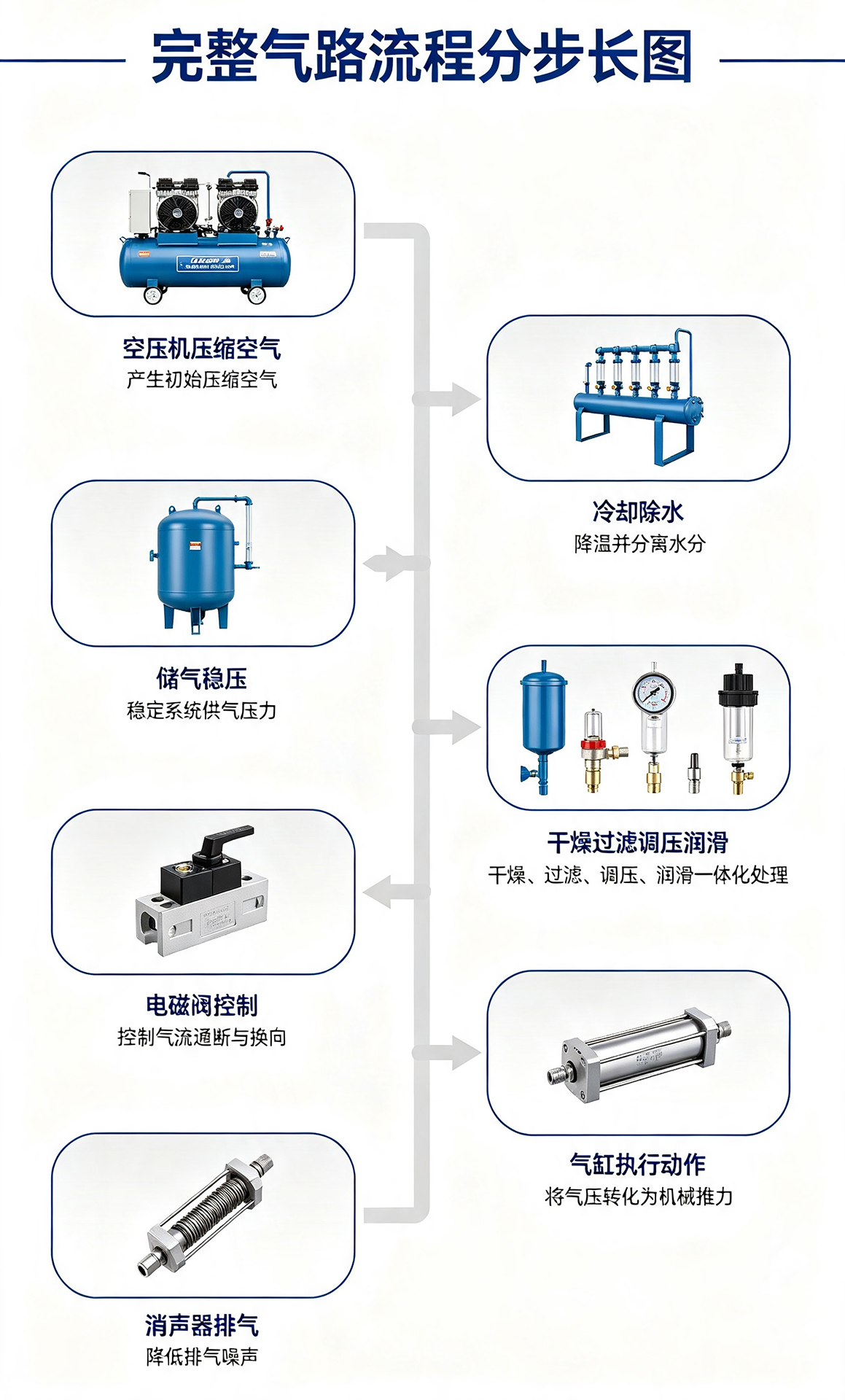

气动系统虽然看似简单，但其背后隐藏着复杂的机械原理和精密的控制逻辑。从空气压缩到执行元件动作，每一个环节都离不开精密的设计与合理的安排，以其高效、可靠、易于维护的特点，成为不可或缺的一部分。
