气动与液压系统选型：兼顾不同工况需求

在工业生产中，设备的高效运行离不开合适的动力系统。面对负载重量与行程距离的不同需求，很多人会犹豫不决，是选择气动系统还是液压系统。

选择气动系统还是液压系统来驱动某个负载，需综合考虑 负载重量、行程距离、速度、精度、成本、安全性、环境 等多个因素。

两者各有千秋，但究竟哪一种更适合你的实际工况，就得从 负载重量 和 行程距离 两个维度，深入分析气动与液压系统的优缺点来进行选择了。

---

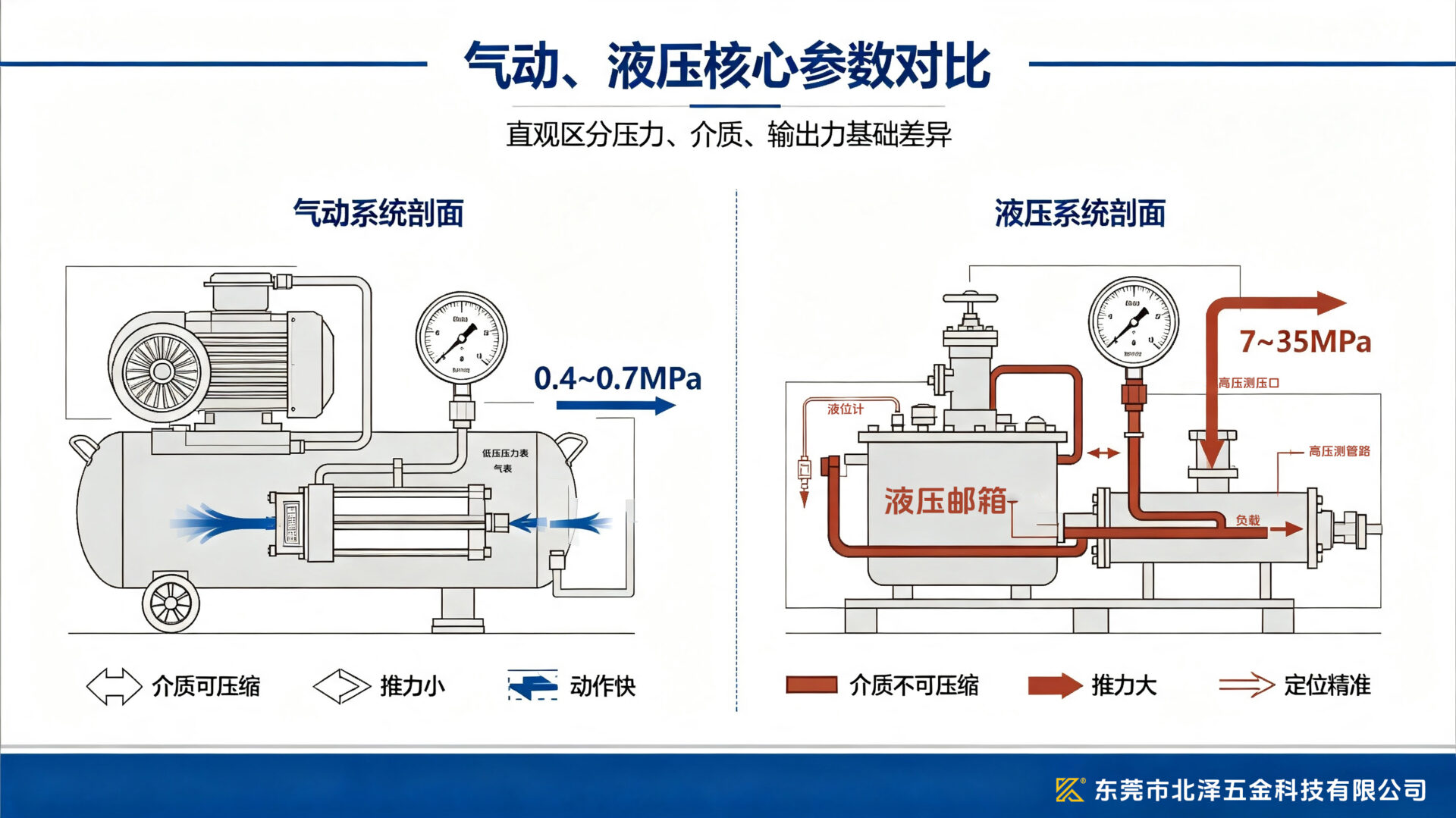

一、 核心差异对比  气动 vs 液压

特性	气动系统	液压系统
工作介质	压缩空气（可压缩）	液压油（近似不可压缩）
典型工作压力	0.4 ～ 0.7 MPa（最高 ≤1.0 MPa）	7 ～ 35 MPa（工业常用 10～21 MPa）
输出力	较小（适合轻中载）	极大（适合重载）
速度	快（可达 1 m/s 以上）	中等（通常 0.1～0.5 m/s）
控制精度	较低（难精确定位）	高（可伺服控制、微米级定位）
维护与清洁	清洁、无泄漏污染	可能漏油，需定期换油、过滤
成本	初期和运行成本低	系统复杂，成本高
安全性	过载自保护（空气可压缩）	过载易损坏元件
行程适应性	长行程可行，但推力恒定	长行程+大力更优

---

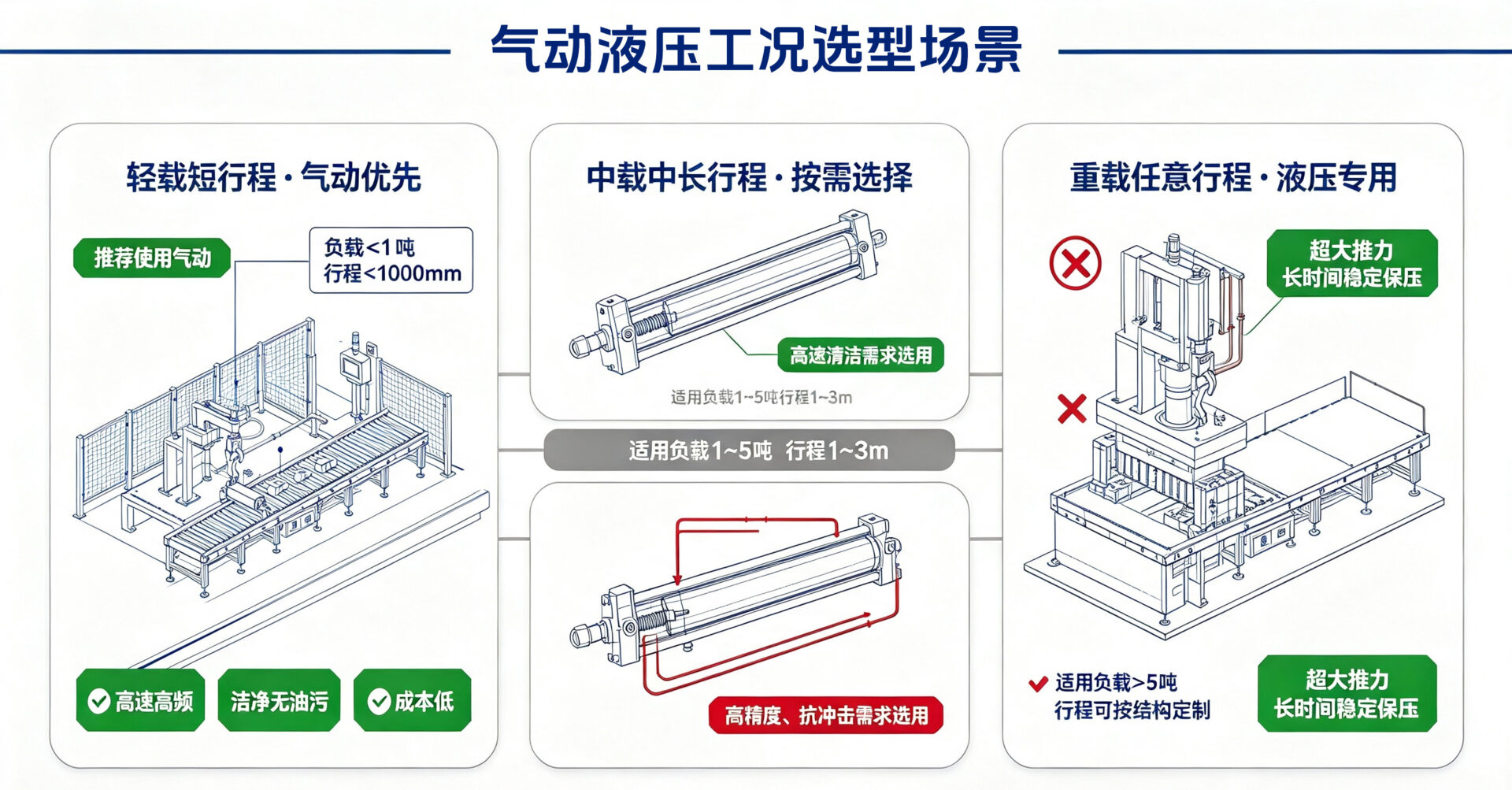

二、 不同场景下的选型决策

1.  轻载+短行程（优先选气动系统）

• 适用场景：负载重量＜1吨，行程距离＜1000mm，如自动化生产线的零件抓取、分拣、阀门开关、夹具定位。
• 核心优势：结构简单、成本低、响应速度快（毫秒级启停）、清洁无污染（压缩空气介质）、维护方便，适合高频次往复运动。
• 典型案例：气动手指夹取小型液压元件、流水线气缸推送工件。

2.  中载+中长行程（按需选择，看附加需求）

• 负载重量1-5吨，行程1000-3000mm：
• 若要求 高速、清洁、低成本 → 选气动系统（定制加长型气缸，搭配导向装置防止活塞杆弯曲）；
• 若要求 高精度、大推力、抗冲击 → 选液压系统（油缸稳定性更强，可配伺服阀实现精准调速）。
• 典型案例：中型设备的料仓门开关（气动）、注塑机合模机构（液压）。

3.  重载+任意行程（优先选液压系统）

•     适用场景：负载重量＞5吨，行程短至几十毫米（如压机）或长至数米（如大型升降平台），如冶金机械的轧辊调整、建筑设备的液压顶升、重型机床的工作台驱动。
•     核心优势：高压下输出超大推力，可在负载下长时间保压，适应恶劣工况（高温、粉尘环境），调速范围宽。
•     典型案例：液压机压制大型气动阀门阀体、矿山设备的液压支架。

---

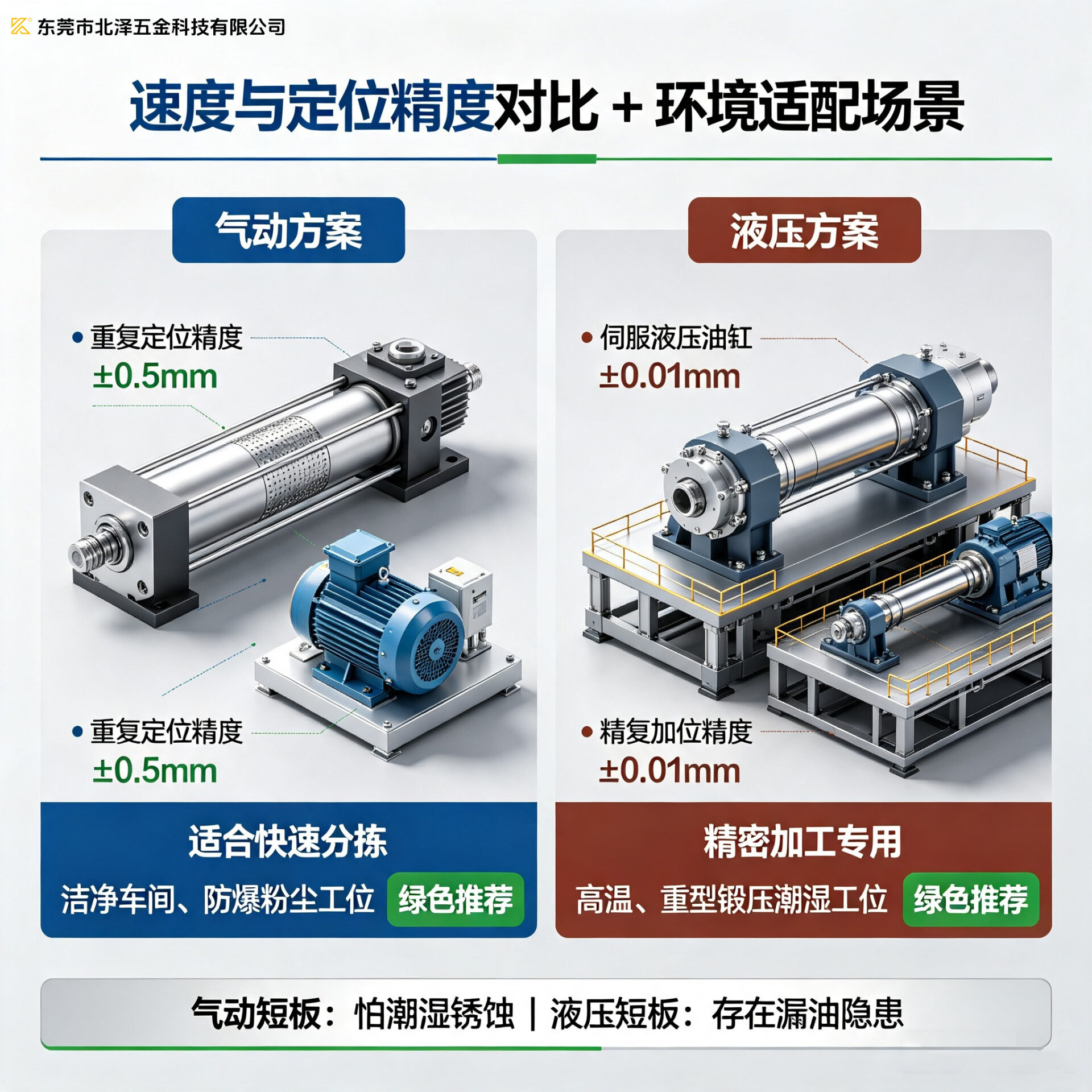

三、 其他关键影响因素

因素	气动系统	液压系统
运行速度	快（气缸空载速度可达0.5-1m/s），调速较简单（节流阀）	慢（油缸速度通常0.01-0.5m/s），调速精度高（可无级调速）
定位精度	一般（常规气缸重复定位精度±0.5mm），需高精度可选手动调节或伺服气动	高（液压伺服系统重复定位精度可达±0.01mm），适合精密控制
环境适应性	适合清洁、干燥环境，避免在潮湿、腐蚀性气体环境长期使用（需加装过滤器、干燥机）	适合恶劣环境（高温、粉尘、振动），但需注意液压油的污染与温度控制
成本与维护	初期成本低，维护简单（定期更换滤芯、排水），无漏油风险	初期成本高（液压站、油缸、管路复杂），维护需注意漏油、油液清洁度，后期保养成本略高

---

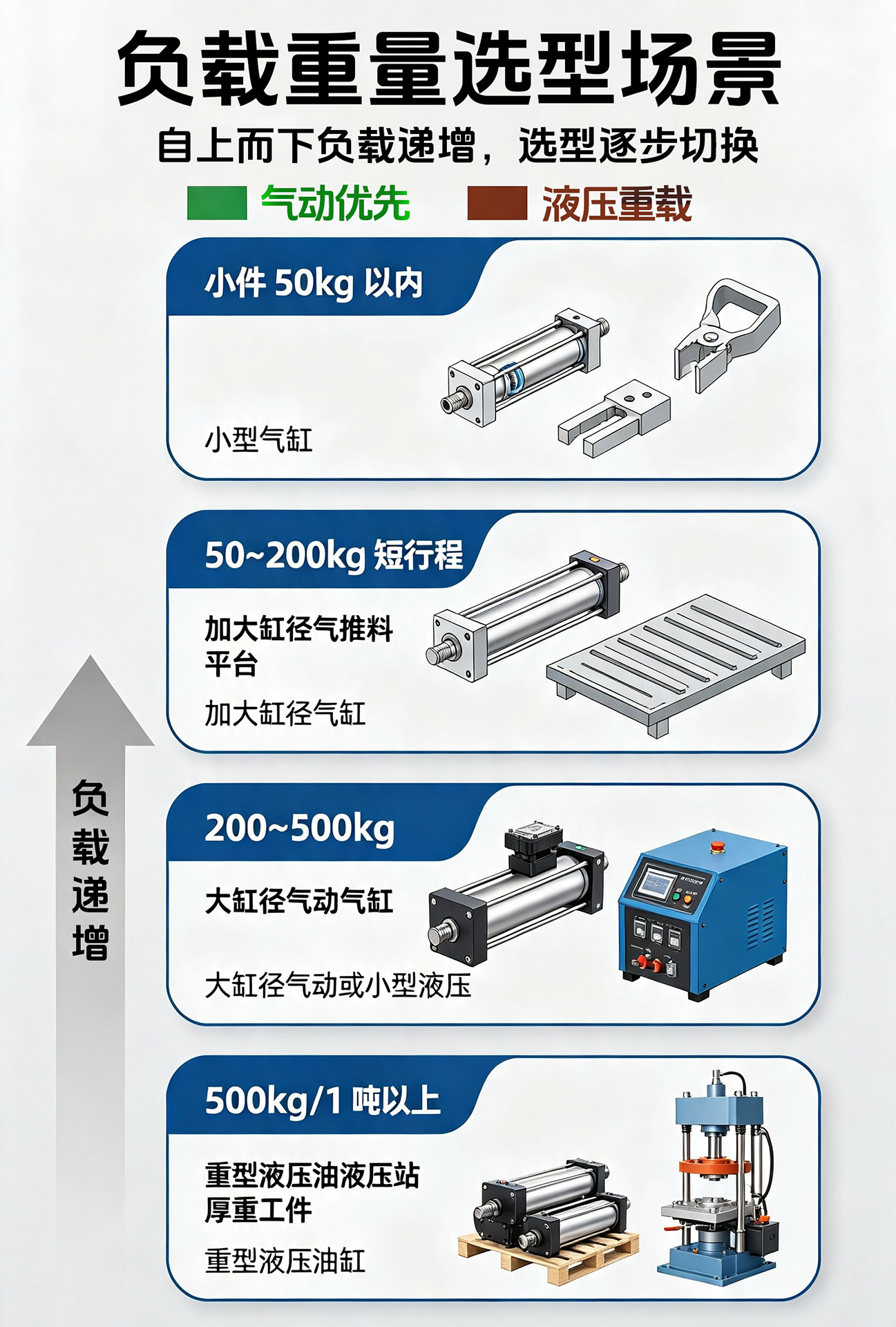

四、 选型总结表

负载重量	行程距离	推荐系统	说明
< 50 kg	任意(≤2 m)	气动	经济高效
50～200 kg	≤1 m	气动（高压或大缸径）	需校核推力
50～200 kg	>1 m	气动可行，但注意弯曲/导向	长行程需加强导杆
200～500 kg	≤0.5 m	气动(极限)或小型液压	气动需 ≥100 mm 缸径 + 0.7 MPa
>500 kg	任意	液压	气动难以实现
>1000 kg	>0.5 m	液压	几乎唯一选择

---

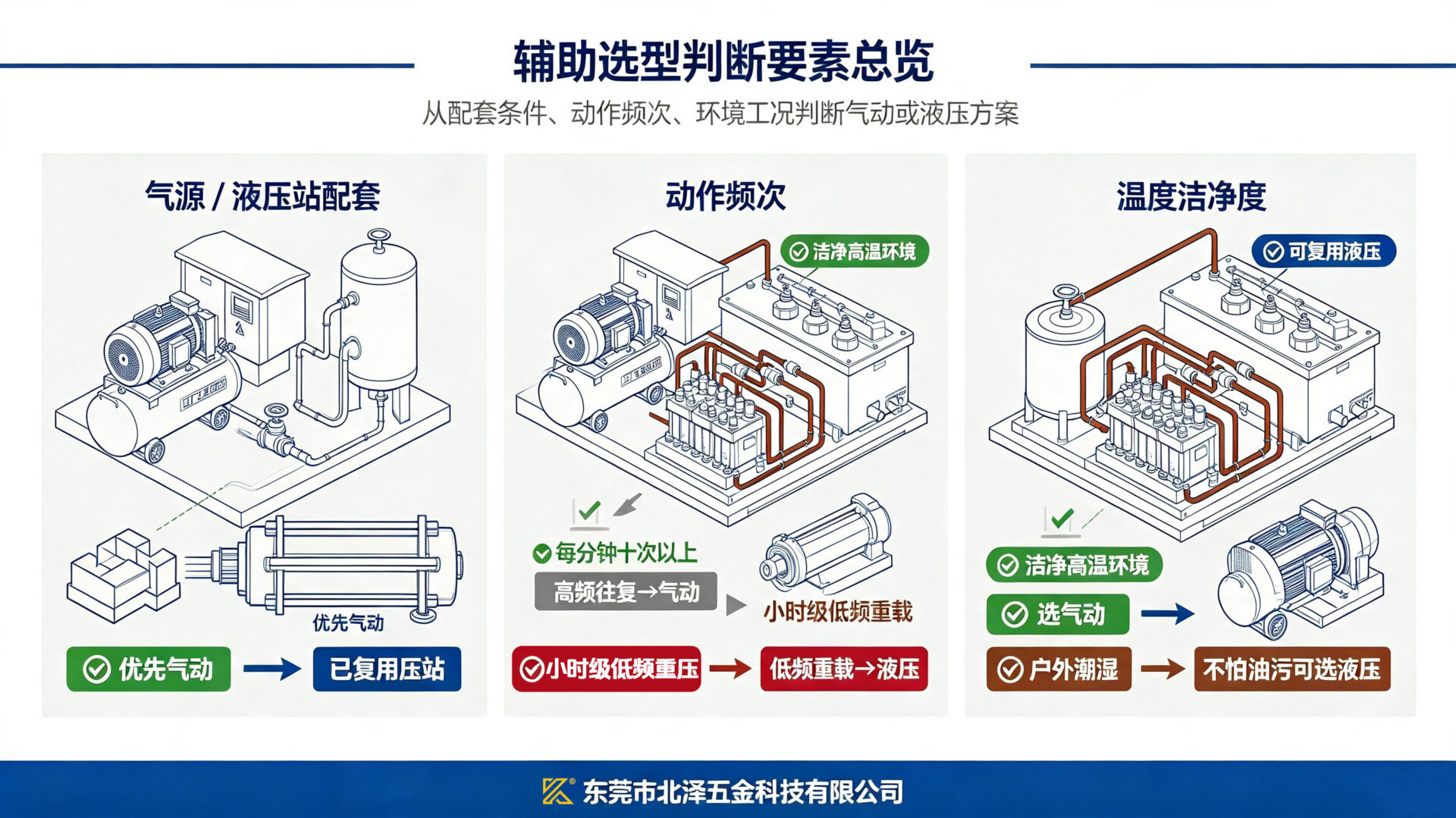

五、其他考量因素

（一）能源供应：

• 工厂是否有现成空压站？有则气动更方便。
• 是否已有液压站？共用可降低成本。

（二）响应频率：

• 每分钟动作 >10 次？→ 气动更适合。
• 每小时几次重载动作？→ 液压更合适。

（三）环境温度/洁净度：

• 高温、粉尘、洁净室？→ 气动优势明显。
• 户外、潮湿、不怕油污？→ 液压可用。

---

最后选型

无论是气动还是液压系统，它们都在工业领域发挥着重要作用。

选择适合的系统，不仅关乎设备的效率与性能，更影响到整体的 生产成本 与 维护便利性。

在面对负载重量与行程距离的挑战时，我们应理性分析、科学决策，才能实现最优的机械设计与运行效果。
