气动系统如何提升响应速度

气动系统作为工业自动化中常见的控制方式，其响应速度直接影响到设备的运行效率和稳定性。

在实际应用中，常常会遇到系统响应缓慢、动作迟滞等问题。

气动系统响应速度慢通常源于管路节流、阀件延迟或执行机构效率不足。不是气缸动作慢，而是控制信号到执行器之间的能量传递延迟过大。

要提升响应速度，关键在于减少容积、降低阻力、缩短路径、提高流量。

通过优化管路设计、升级阀件配置和执行机构改造，可系统性提升响应性能。

---

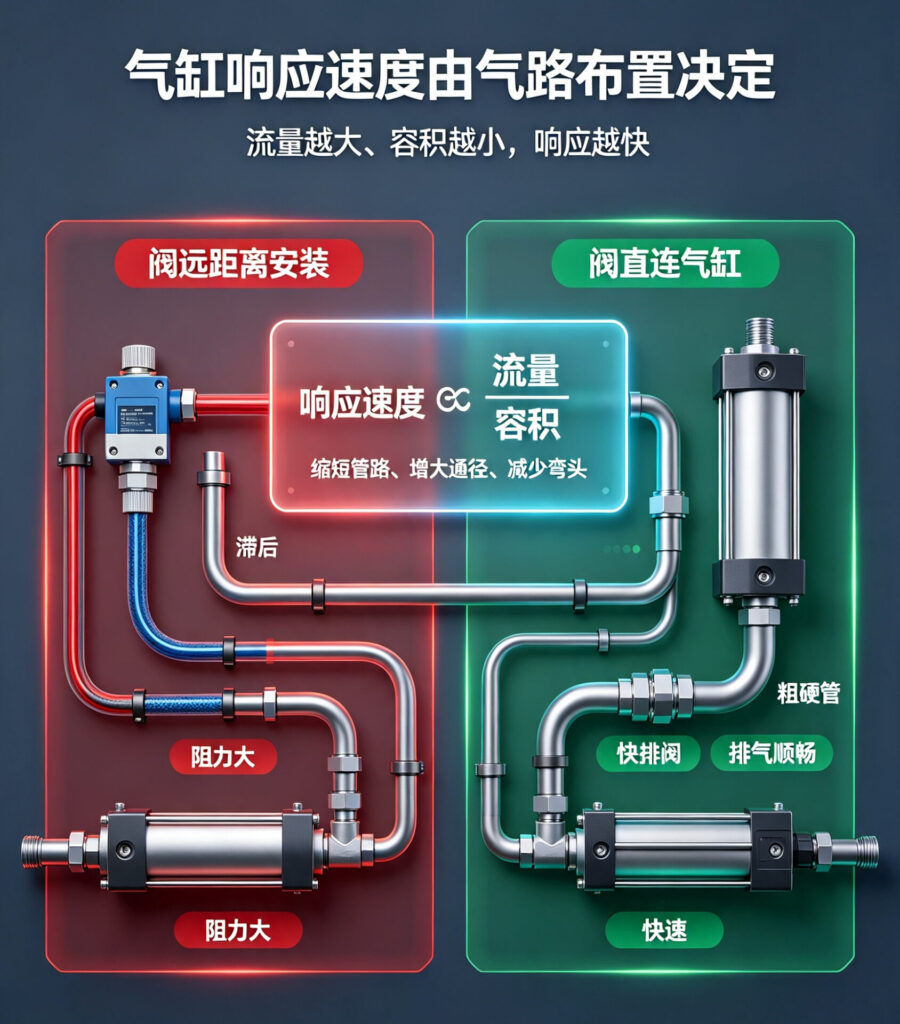

一、核心原理：响应速度 = 流量 / 容积（Q/V）

• 气动系统的充/排气时间 ≈ 管路+气缸容积 ÷ 阀的流通能力（Cv 或 Kv 值）
• 所以提速 = ↓容积 + ↑流量

---

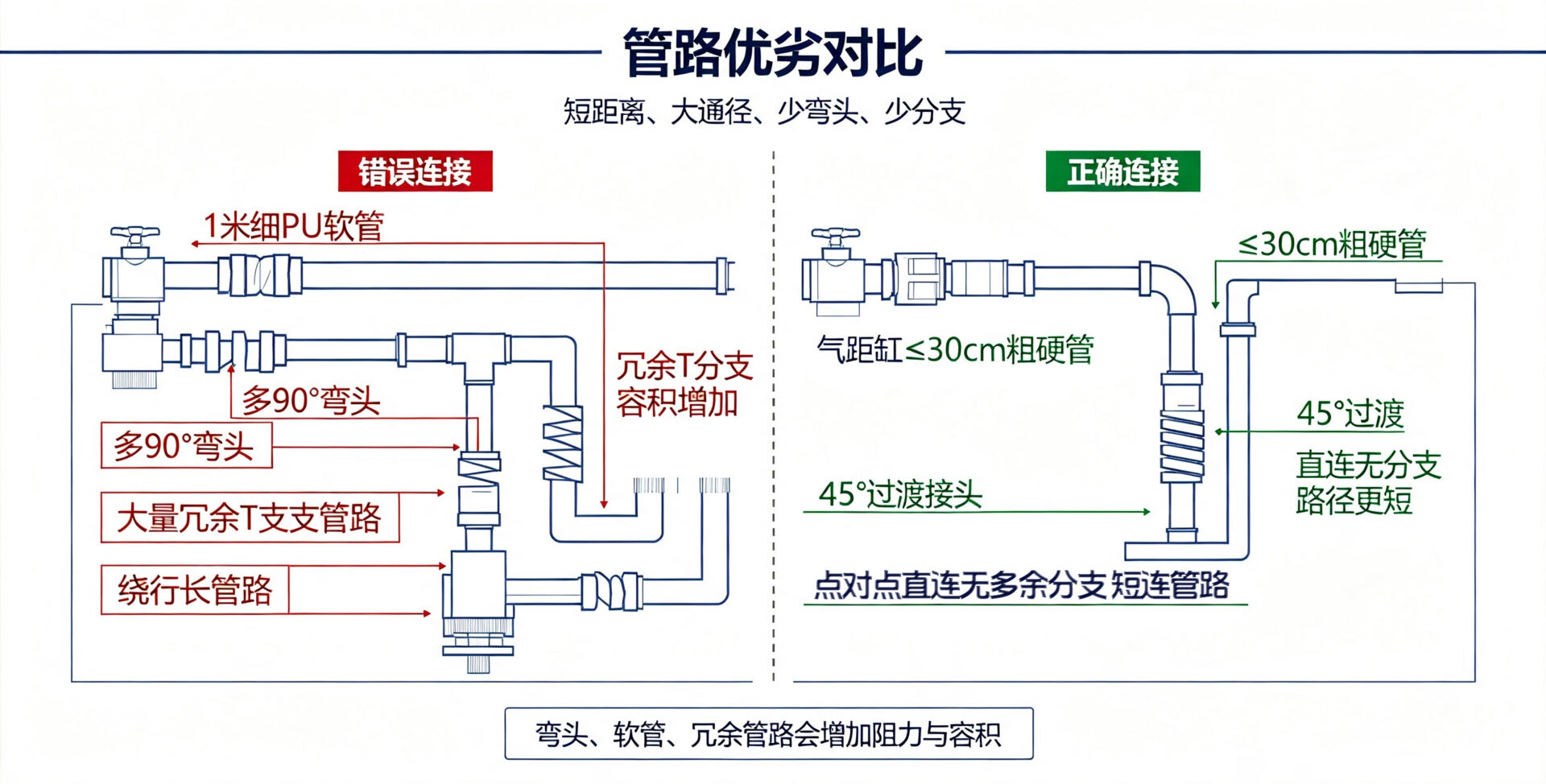

二、管路优化（降容积、减阻力）

问题	优化措施	效果
管路过长、过细	1.缩短阀到气缸的距离（理想 ≤30cm） 2.使用大内径管（如 Ø6 → Ø8 或 Ø10）	减少死区容积，降低流动阻力
使用软管过多	1.尽量用硬管（铜管/铝管）或集成块替代PU软管 2.软管仅用于需移动部位	软管内壁粗糙、易膨胀，增加无效容积
接头弯头过多	1.减少90°弯头，改用直通或45°过渡 2.采用阀岛集成安装（阀直接装在气缸上）	每个弯头≈增加10–20%压损
分支管路冗余	1.取消不用的T型三通、堵头 2.采用点对点直连，避免“树状”供气	每多一个分支，响应延迟增加10–50ms

终极方案：

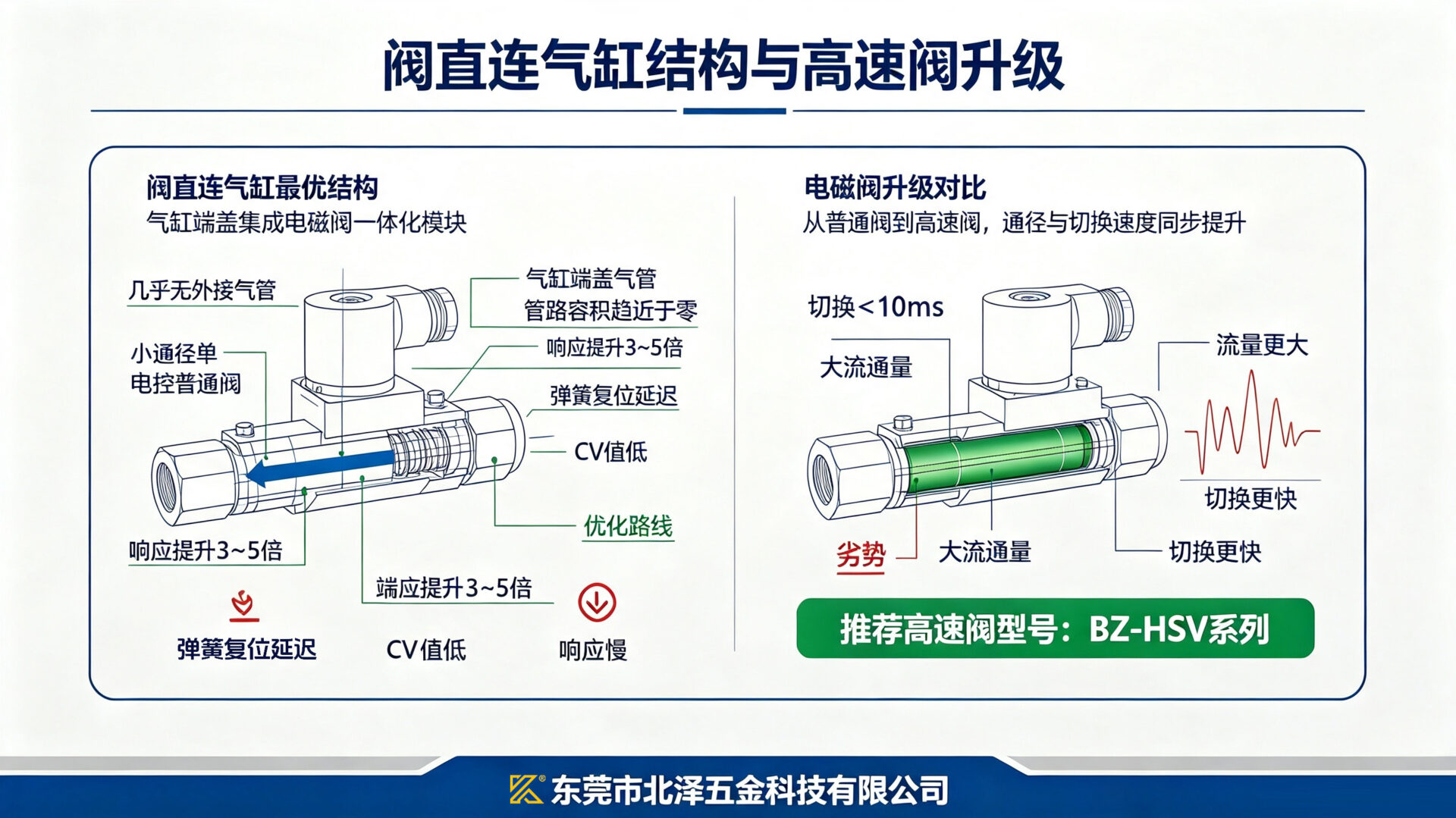

使用 “阀+接头一体化”模块（如 Festo VTSA、SMC VQ 系列），将电磁阀直接安装在气缸端盖上，管路容积趋近于零，响应速度可提升 3–5倍。

---

三、阀件升级（提流量、快切换）

元件	升级方向	推荐选型
电磁阀	1.选用大通径（如 G1/4″ → G1/2″） 2.选择高速响应阀（切换时间 <10ms） 3.优先双电控（5/2） 而非单电控（避免弹簧复位延迟）	● SMC SY5000 / VQ7000 ● Festo MHJ / MHP ● 北泽五金 KVSC-220-4E1（推荐）
流量	查看阀的 Cv 值（越大越好） 例：G1/4″ 普通阀 Cv≈0.8，高速阀 Cv≈1.5+	同一口径下，Cv 提升 50%，充气时间缩短约 30%
排气方式	改用双排气口阀（5/2 阀） 在气缸回气口加装快速排气阀（靠近气缸）	快排阀可使排气速度提升 2–3倍，尤其对伸出/缩回不对称工况有效

快速排气阀原理：

绕过电磁阀直接向大气排气，大幅缩短回程时间。

---

四、排气优化

1、加装-快速排气阀（快排阀）

位置必须装在：气缸端口，靠近气缸

不要装在电磁阀端！

作用：

• 排气速度提升 2~5 倍
• 气缸回程 / 前进瞬间变快
• 对轻载高速气缸效果最明显

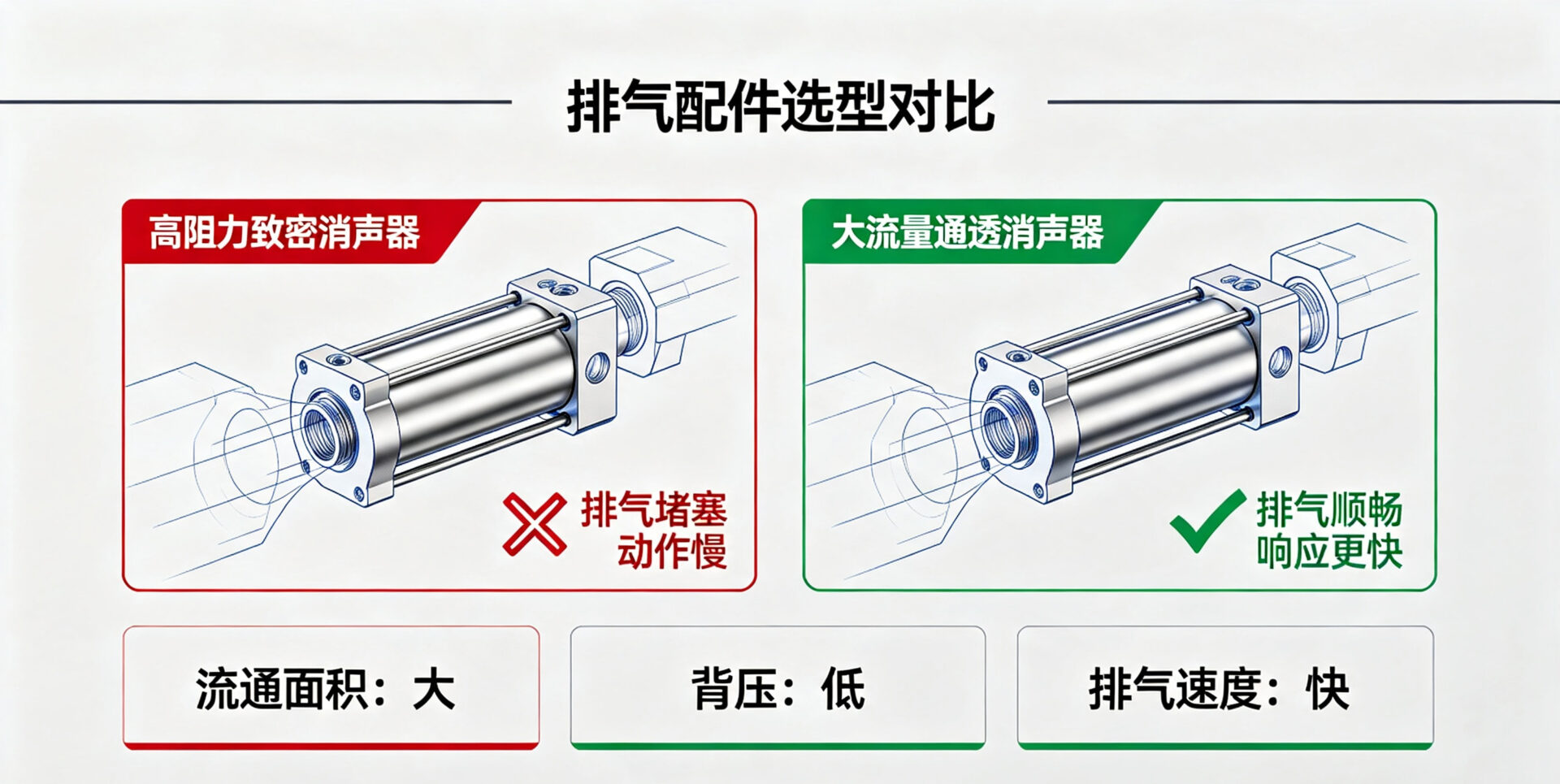

2、消声器不要用消音太强、节流大的

消声器堵、节流大 → 排气慢 → 动作慢

要快：

• 用 大流量消声器
• 或消声器 + 消音棉，但保证通气面积

---

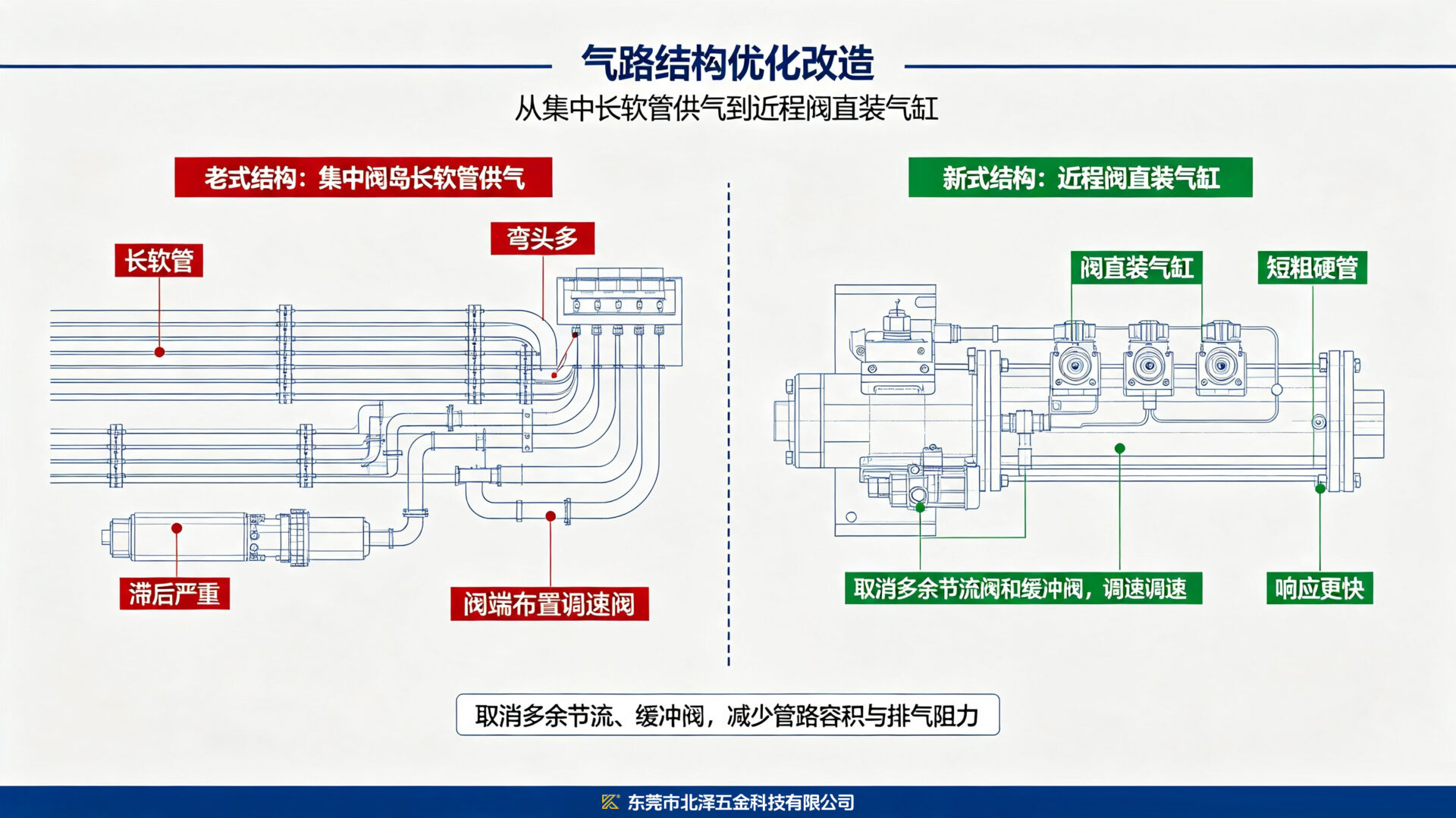

五、气路结构优化（直接决定快慢）

1、阀岛 → 改为 阀直接贴气缸（近程安装）

• 阀岛集中安装 → 气管长 → 响应慢
• 最快结构：电磁阀直接装在气缸底座 / 汇流板上，气管几乎没有

2、去掉多余的节流阀、单向阀、缓冲阀

• 没用的阀全部拆掉，每多一个元件就多一段阻力。

3、避免 “长引气管 + 远端节流”

• 调速阀尽量装在 气缸侧，不要装在阀侧。

---

六、气源与压力（提速基础）

1.供气压力：0.5~0.6MPa（不要太低）

2.保证干燥、无油、无冷凝水（有水会粘滞、滞后）

3.过滤器太脏 → 气阻暴增 → 响应变慢→ 定期更换滤芯

---

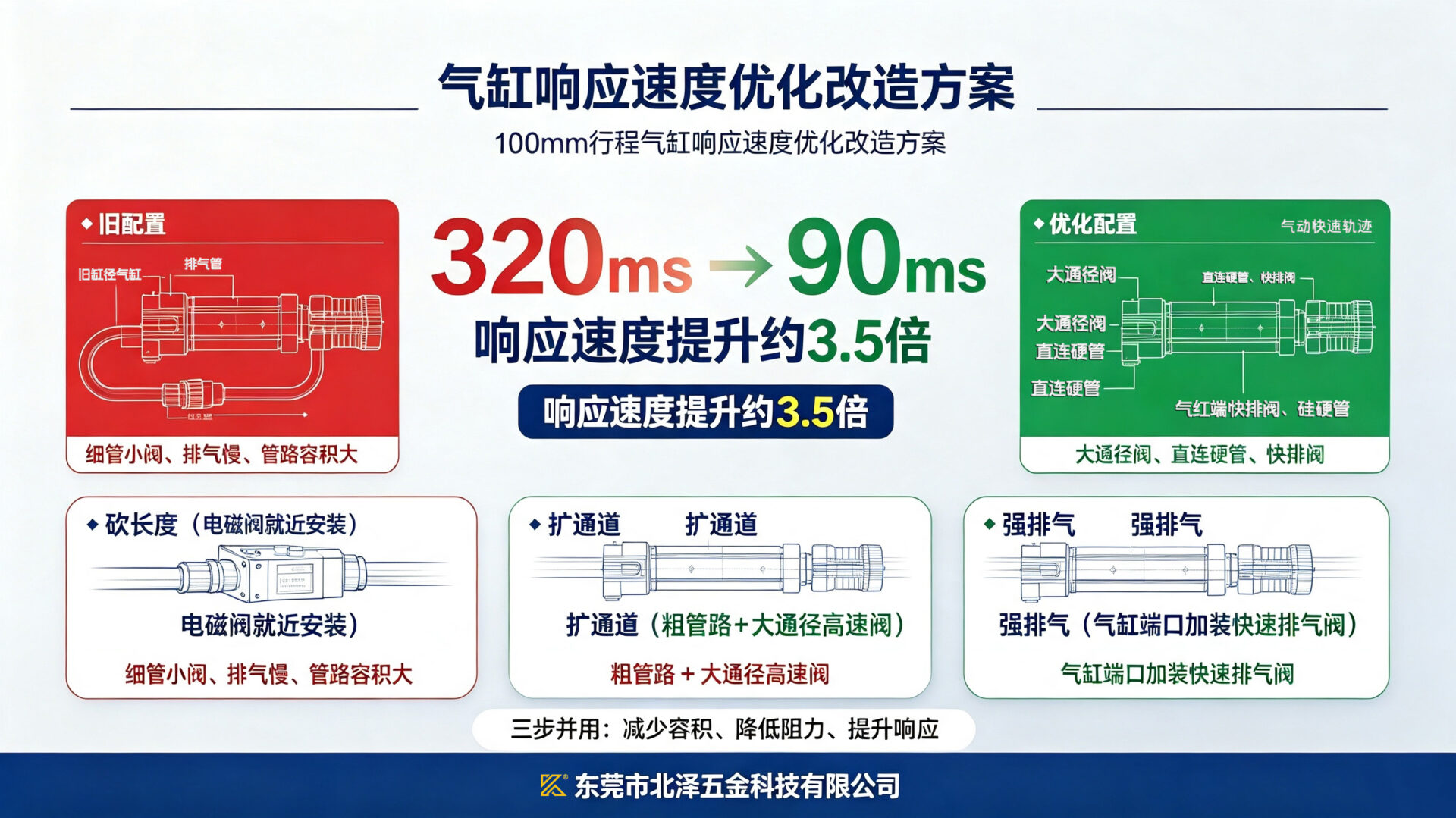

七、典型提速效果对比（示例）

场景	原配置	优化后	响应时间变化
气缸行程 100mm	G1/8″ 阀 + 1m PU 软管	G1/4″ 高速阀 + 直连硬管	从 320ms → 90ms（↓72%）
夹紧机构松开	单电控阀 + 弹簧复位	双电控阀 + 快排阀	松开时间从 200ms → 60ms

提速三步法

• 砍长度：阀尽量靠近气缸（最好集成安装）
• 扩通道：换大通径高速阀 + 粗管/硬管
• 强排气：加装快速排气阀，尤其回程慢的场合

注意：

不要盲目提高压力或流量，需同步校核气缸强度、密封寿命及噪音（高速排气可能超 85dB）。

无论是制造业、自动化设备还是智能制造系统，气动系统的响应速度都至关重要。

优化管路和阀件，不仅能提升效率，还能降低能耗、减少故障，让系统更加稳定高效。

从设计到应用，每一个细节都值得认真对待。
