气动执行元件动作迟缓优化方案
气动执行元件动作迟缓、响应变慢，管路长度和管径是核心影响因素之一，同时还会和管路气密性、气源压力/流量、执行元件本身、油雾/杂质堵塞等问题叠加。
其中管径偏小、管路过长会直接导致压缩空气传输的沿程阻力增大、供气流量不足，阀芯/气缸换向时出现“供气滞后”，是气动系统中这类故障的常见诱因。
下面从根本原因分析、管路影响机制、排查步骤和优化方案等方面为你详细深入解答。
一、动作迟缓的常见原因（按优先级排序）
| 原因类别 | 具体因素 |
| 1. 供气能力不足 | 管路过长、管径过小、弯头/接头过多 → 流动阻力大，充排气慢 |
| 2. 气源压力/流量不足 | 空压机容量小、储气罐不足、系统泄漏、调压阀设定过低 |
| 3. 节流或堵塞 | 速度控制阀（节流阀）开度过小、过滤器/油雾器堵塞、阀内先导孔堵塞 |
| 4. 执行元件问题 | 气缸内壁磨损、活塞密封老化、润滑不良导致摩擦力增大 |
| 5. 控制阀响应慢 | 电磁阀通径小、电压不足、阀芯卡滞、先导式阀压差不足 |
其中，管路设计不合理是“隐性但高频”的原因，尤其在设备改造或远距离驱动场景中。

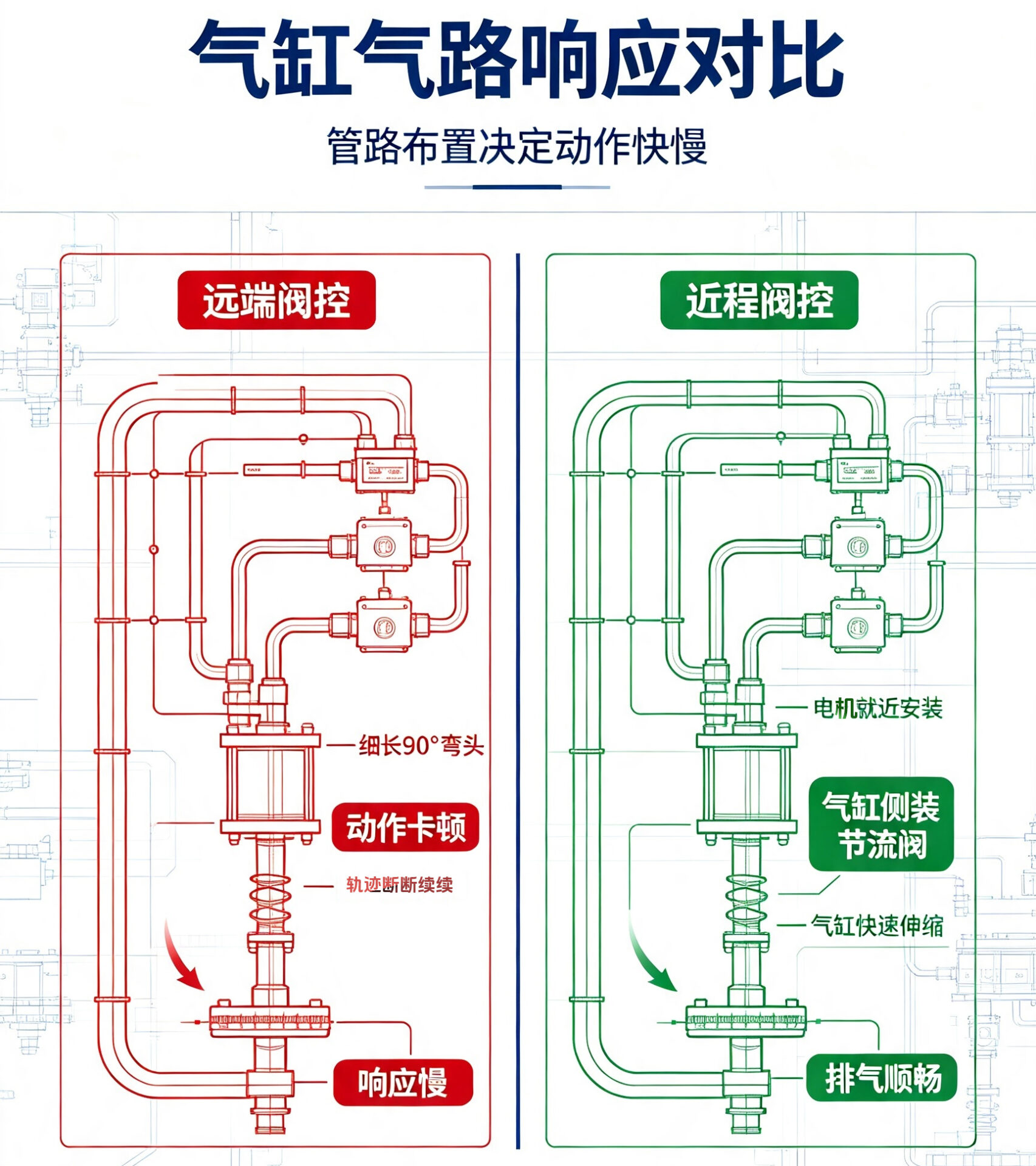

二、管路长度、管径对执行元件响应的核心影响逻辑
压缩空气属于可压缩流体，和液压油的不可压缩特性不同，其传输效率受管路参数影响极大，核心问题集中在3点：
1.管径偏小：
- 管路通径不足时，压缩空气的流通截面积小，单位时间内的供排气流量无法满足执行元件（气缸、气动阀、摆动缸等）的动作需求。
- 比如气缸快速伸出/缩回时，供气端“供不上气”、排气端“排不出气”，直接表现为动作慢、换向卡顿。
2.管路过长：
- 长距离传输会带来沿程压力损失，空气在管路内流动时与管壁摩擦产生阻力，导致执行元件端的实际压力远低于气源端压力；
- 同时，长管路内的压缩空气存在膨胀/收缩滞后，换向信号发出后，管路内的空气压力需要一定时间才能达到执行元件的动作压力，形成“响应延迟”。
3.长管+细管叠加：
- 这是最恶劣的情况，不仅压力损失翻倍，还会因管路内的容腔效应加剧滞后——管路本身相当于一个“小型储气罐”，换向时需要先填充/排空管路容腔，再向执行元件供排气，动作迟缓会非常明显。
4.接头管路影响：
- 管路的弯头、接头过多（尤其是90°直角弯头），会和长管、细管形成叠加影响，局部阻力会进一步降低供排气效率，加重动作迟缓。

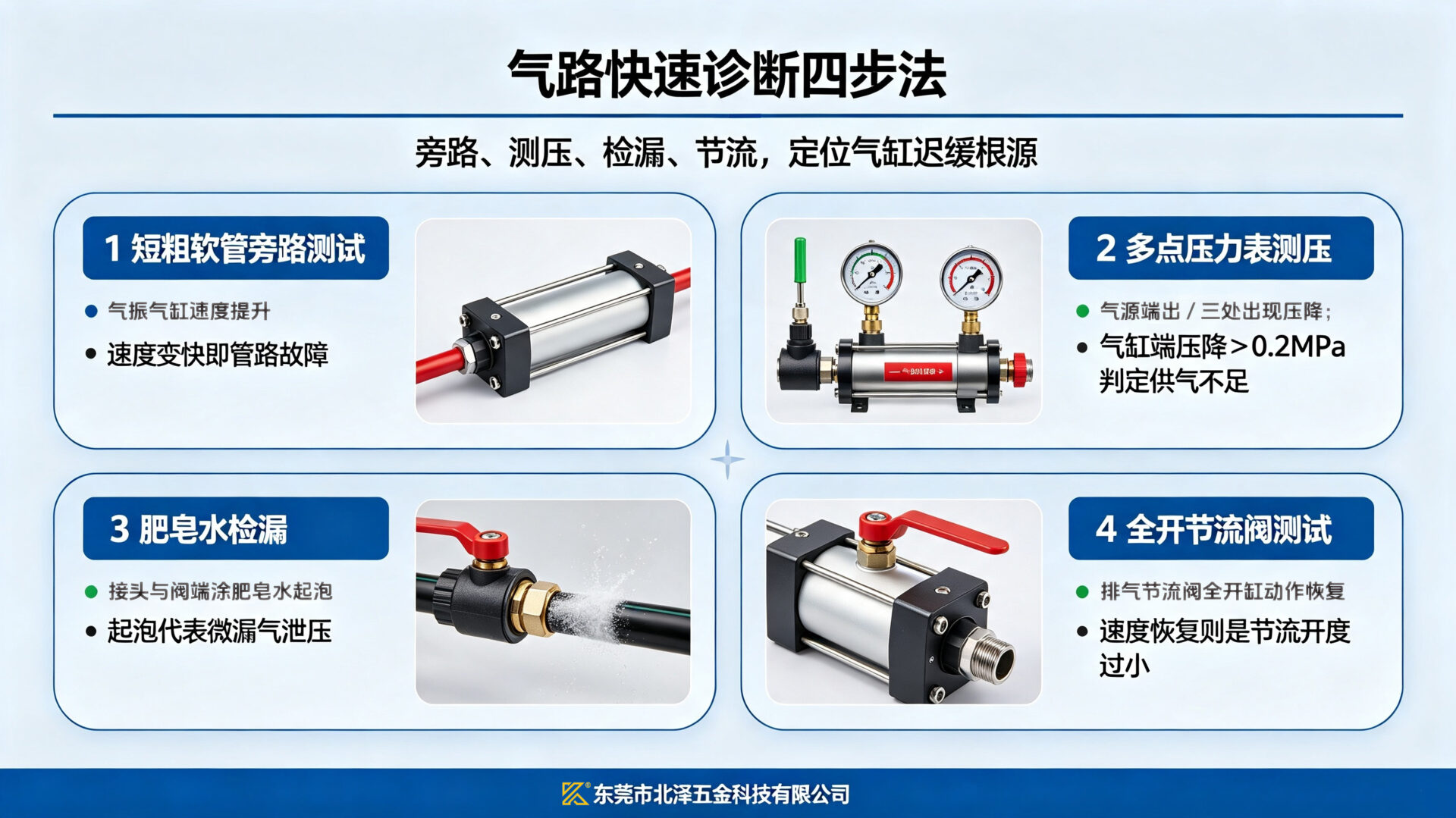

三、如何判断是否是管路问题？
快速诊断方法：
| 方法 | 操作 | 判断依据 |
| 1. 缩短临时测试 | 用短而粗的软管直接连接电磁阀与气缸 | 若动作明显变快 → 管路是主因 |
| 2. 测量压力波动 | 在气缸进气口加装压力表，观察动作时压力下降幅度 | 压降 > 0.2 MPa → 供气能力不足（含管路阻力） |
| 3. 听排气声音 | 动作时听电磁阀排气口声音是否微弱、拖尾 | 排气不畅 → 管路或消音器堵塞 |
| 4. 对比同型号设备 | 其他相同气缸动作正常？ | 若仅此一路慢 → 局部问题（管路/阀/缸） |

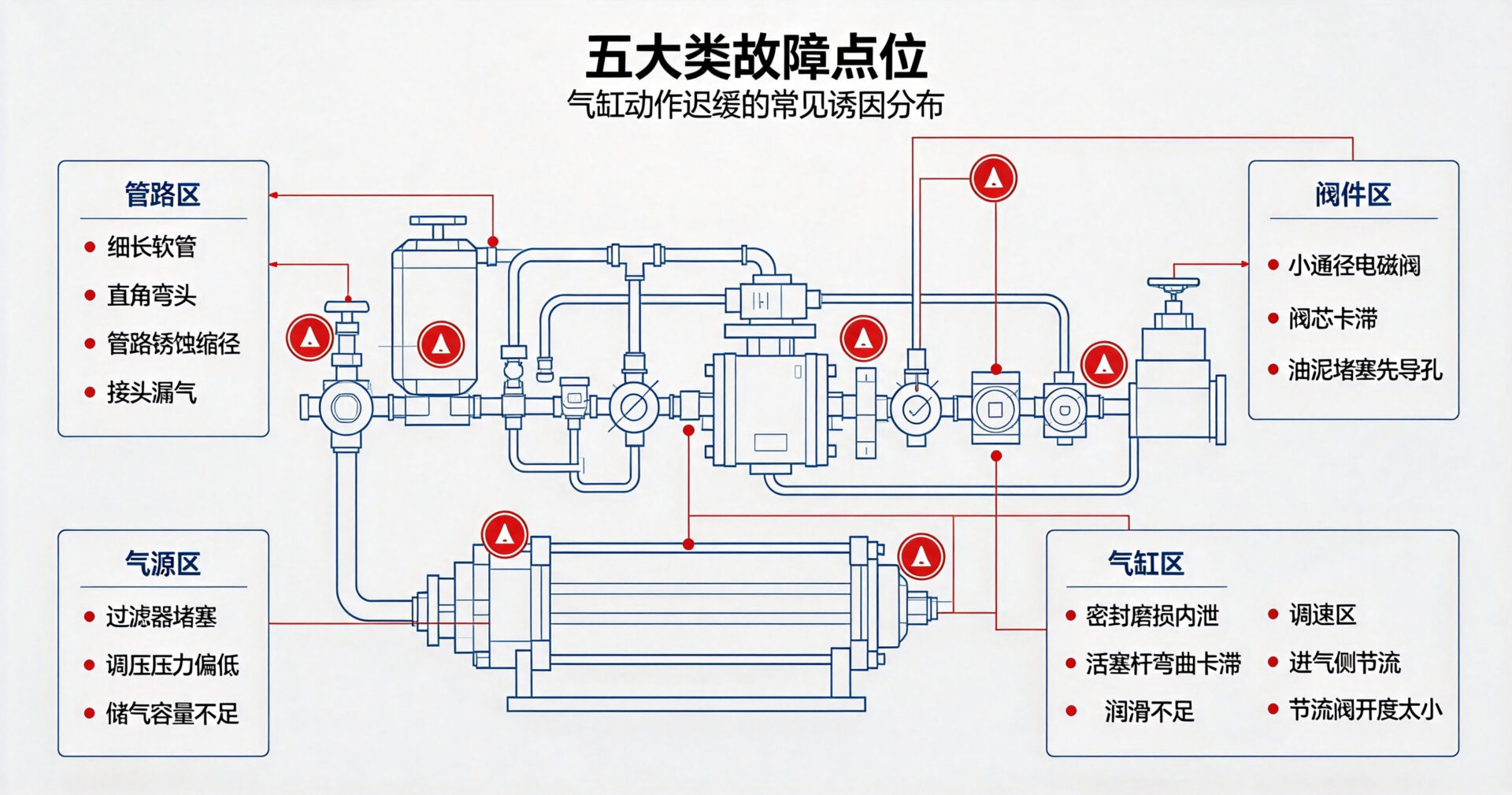

四、动作迟缓的全维度原因（含非管路因素）
除了管路参数，以下问题是现场更易被忽视的诱因，常和管路问题叠加出现：
- 气源端问题：空压机排气压力不足、储气罐容量偏小导致压力波动；冷干机/过滤器堵塞，造成气源流量不足；减压阀调压不准或内部卡滞，执行元件端实际压力达不到设定值。
- 管路与密封问题：管路、接头、电磁阀的密封件老化开裂，出现微漏气——系统保压能力下降，执行元件动作时压力无法快速建立；管路内壁生锈、积垢，缩小实际通径，增加流动阻力。
- 执行元件本身故障：气缸活塞密封圈老化、磨损，出现内泄漏；气缸活塞杆弯曲、导套卡滞，机械阻力增大；气动阀阀芯卡滞、复位弹簧疲劳，换向动作迟缓，供排气通道不通畅。
- 油雾与杂质堵塞：油雾器出油过多，油污黏连阀芯、气缸活塞；压缩空气中的粉尘、水渣堵塞电磁阀节流孔、气缸进气口，导致供排气流量受限。
- 调速元件设置不当：节流阀（单向节流阀）调节过紧，尤其是排气端节流阀，会直接限制执行元件的动作速度；调速元件安装位置错误（如装在供气端而非排气端），调速效果不佳且易出现卡顿。

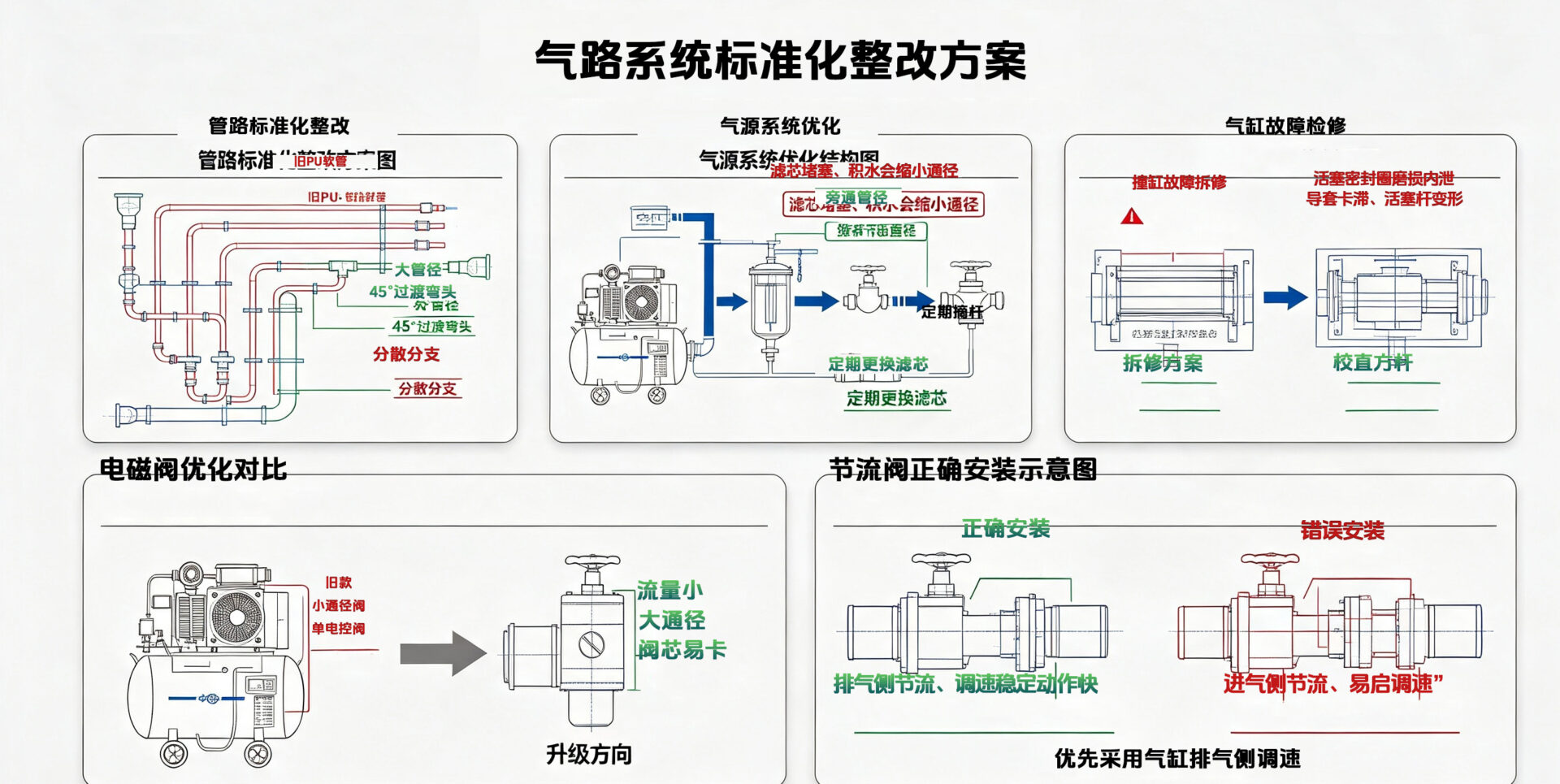

五、从“管路优化”到“全系统整改”的实操优化方案
按“先简易排查、后现场整改、最后长期运维”的顺序执行，优先解决低成本、高见效的问题，再处理复杂整改项，适配工业现场的实际操作：
| 优化阶段 | 核心目标 | 具体实操措施 |
| 第一阶段：简易排查（无成本/低成本） | 快速定位核心问题，排除简单诱因 | 压力检测：用压力表分别测试气源端、减压阀出口、执行元件进气口压力，若执行元件端压力比气源端低0.1MPa以上，大概率是管路压力损失过大或减压阀故障 |
| 漏气检测：关闭气源保压，观察压力表压降；或用肥皂水涂抹管路接头、电磁阀、气缸端盖等部位，排查微漏气点 | ||
| 调速元件检查：松开执行元件两侧单向节流阀至最大开度测试速度，速度恢复则为节流阀设置不当，否则排除该问题 | ||
| 短管旁路测试：用大口径高压软管从气源端直接连接执行元件进气口（跳过原有长管路），速度恢复则判定为原有管路（长/细/弯头多）问题 | ||
| 第二阶段：核心整改（现场可落地） | 管路系统优化（解决传输问题） | 管径升级：按执行元件最大耗气量算通径，执行元件越远管径适当加大（5m内φ8/φ10、5-20mφ12/φ16、20m以上φ20/φ25） |
| 缩短有效管路：将电磁阀就近安装在执行元件旁，减少传输距离，降低沿程损失和容腔效应 | ||
| 优化管路布局：减少90°直角弯头，用45°弯头；避免U型存水弯，长管路定期加装排污阀 | ||
| 更换优质管路：老旧镀锌铁管换铝合金管/PU管/不锈钢管，接头选用快插式/卡套式 | ||
| 气源与阀组优化（保障压流供应） | 保障气源压流：确保气源压力稳定在0.6-0.8MPa，多元件同时动作时增大空压机排量或增加储气罐 | |
| 清理过滤减压部件：拆卸清洗减压阀、过滤器滤芯/阀芯，更换老化密封件 | ||
| 优化电磁阀选型安装：选用大流量通径电磁阀（两位五通阀≥1/2），阀组采用汇流板安装 | ||
| 执行元件与调速系统优化（降低机械阻力） | 检修/更换执行元件：清洗气缸活塞/缸筒，更换老化密封圈，校直/更换弯曲活塞杆 | |
| 正确设置调速元件：遵循“排气节流调速”，将单向节流阀装在排气端，合理调节开度 | ||
| 检查油雾润滑：油雾器出油量调至1-2滴/分钟，无油润滑系统改用无油型元件 | ||

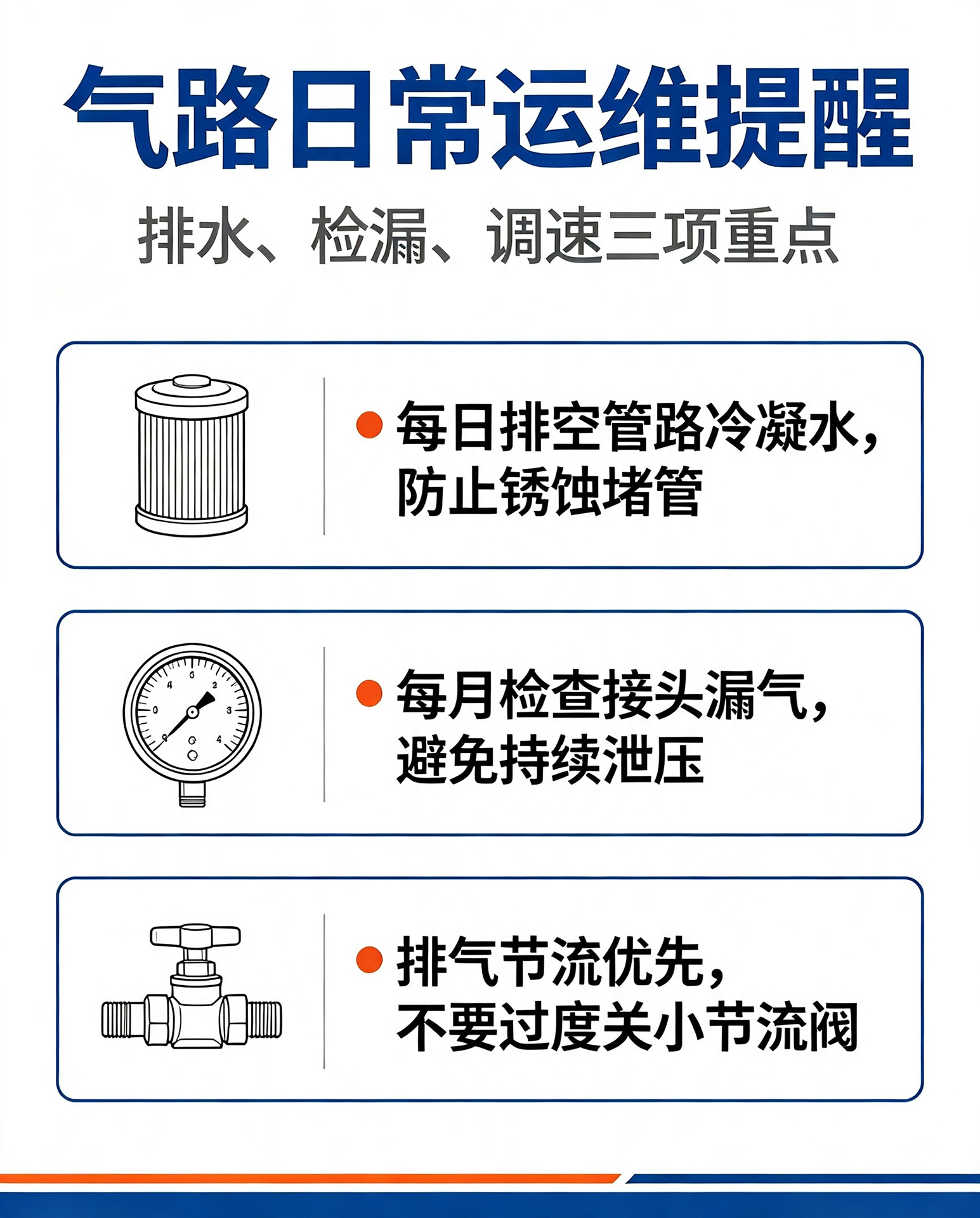

| 第三阶段：长期运维（避免问题反复） | 降低故障率，保障系统长期稳定运行 | 定期排污与清洗：每日排污，每月清洗阀类/滤芯，每季度检修执行元件并更换易损件 |
| 定期检测压力和漏气：每周检测各点压力，每月用肥皂水排查漏气点并及时整改 | ||
| 规范操作与调试：避免元件长时间满负荷运行，优先调节排气端节流阀，合理规划多元件动作顺序 | ||
| 建立设备台账：记录管路布局、元件型号等参数，逐步升级老旧系统部件 |

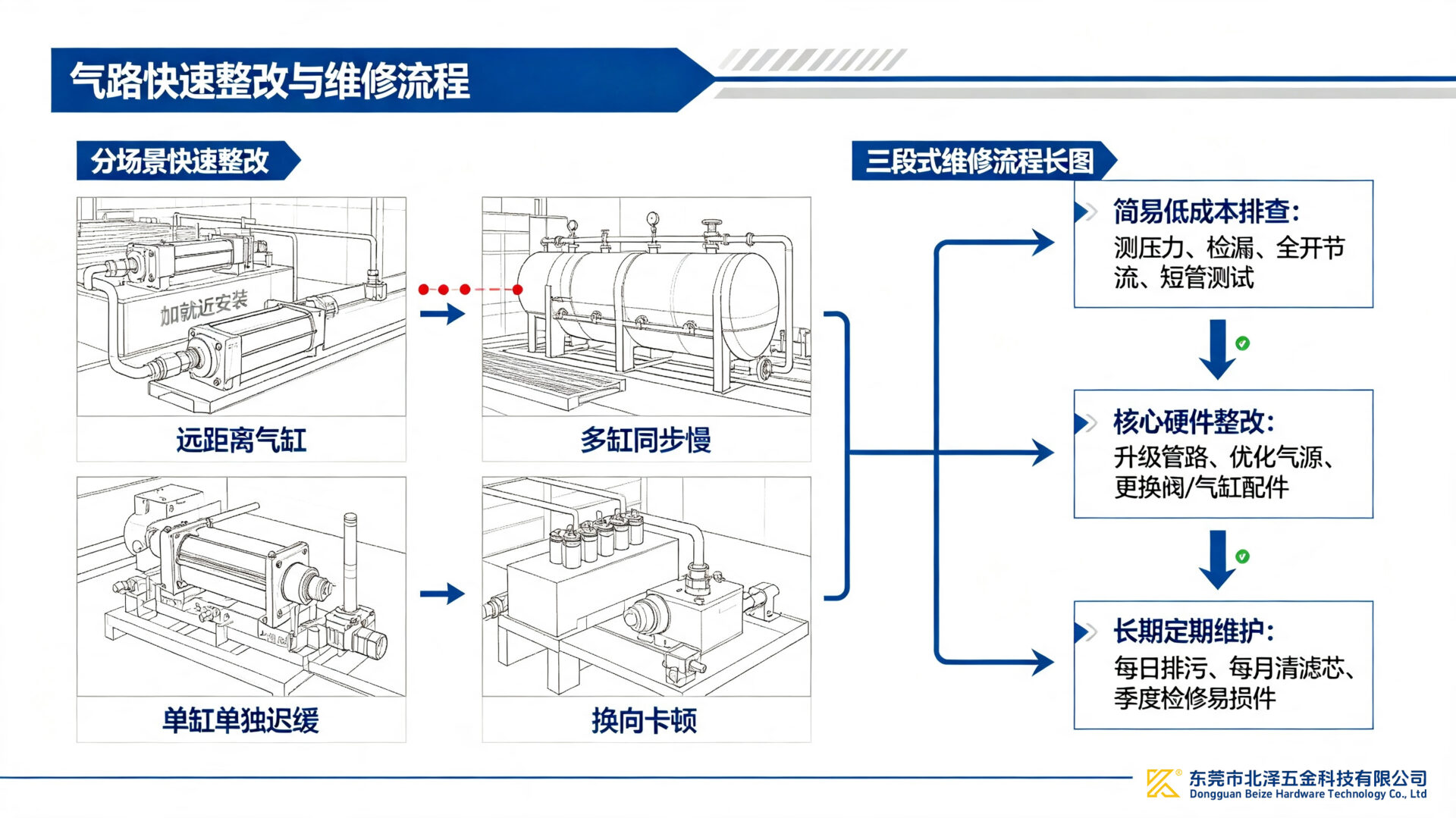

六、不同场景的快速优化方案
| 现场场景 | 核心问题 | 快速优化措施 |
| 执行元件距离气源20m以上 | 长管+沿程损失大 | 电磁阀就近安装+更换大口径管路 |
| 多个气缸同时动作变慢 | 流量不足+压力骤降 | 增大空压机排量/增加储气罐+大口径汇流板 |
| 单气缸动作慢，其他正常 | 气缸内漏/卡滞 | 清洗气缸+更换活塞密封圈 |
| 换向时卡顿，动作不连贯 | 电磁阀阀芯卡滞 | 清洗电磁阀阀芯+更换密封件 |
| 管路老旧，内壁生锈 | 通径缩小+阻力大 | 更换铝合金管/不锈钢管 |
日常经验：
气动执行元件的响应速度，不仅关乎设备的性能，也直接影响生产效率和系统稳定性。
我们可以通过合理选择管径、优化管路布局、提升气源质量等手段，有效解决气动执行元件动作迟缓的问题。
在实际应用中，建议根据具体工况进行系统设计和调试，以达到最佳的运行效果；
无论是工业自动化还是智能制造，气动系统的性能优化，都是提升整体效率的关键一步。
