气动系统耗气量大，如何改造节能？

在工业生产中，气动系统是许多设备运作的核心。然而，随着设备的使用时间延长，气动系统往往面临耗气量增大的问题，不仅增加了运营成本，还可能影响设备的稳定性和效率。

气动系统被称为工业界的“电老虎”，据统计，压缩空气系统的电能消耗中，仅有10%-20%转化为有效功，其余80%以上都以热量、泄漏和不当使用的形式浪费了。

气动系统耗气量大，可以通过以下几个方面进行改造以实现节能：

---

一、堵漏：零成本、见效最快的“第一战役”

现状：工厂平均泄漏率高达20%-30%。一个3mm的小孔在0.7MPa压力下，一年浪费的电费可达数万元；气动系统30%~50%的气都漏在管接头、阀门、气缸密封上。

1.检漏

• 用超声波检漏仪（最快），或肥皂水刷接头 / 气缸 / 电磁阀。

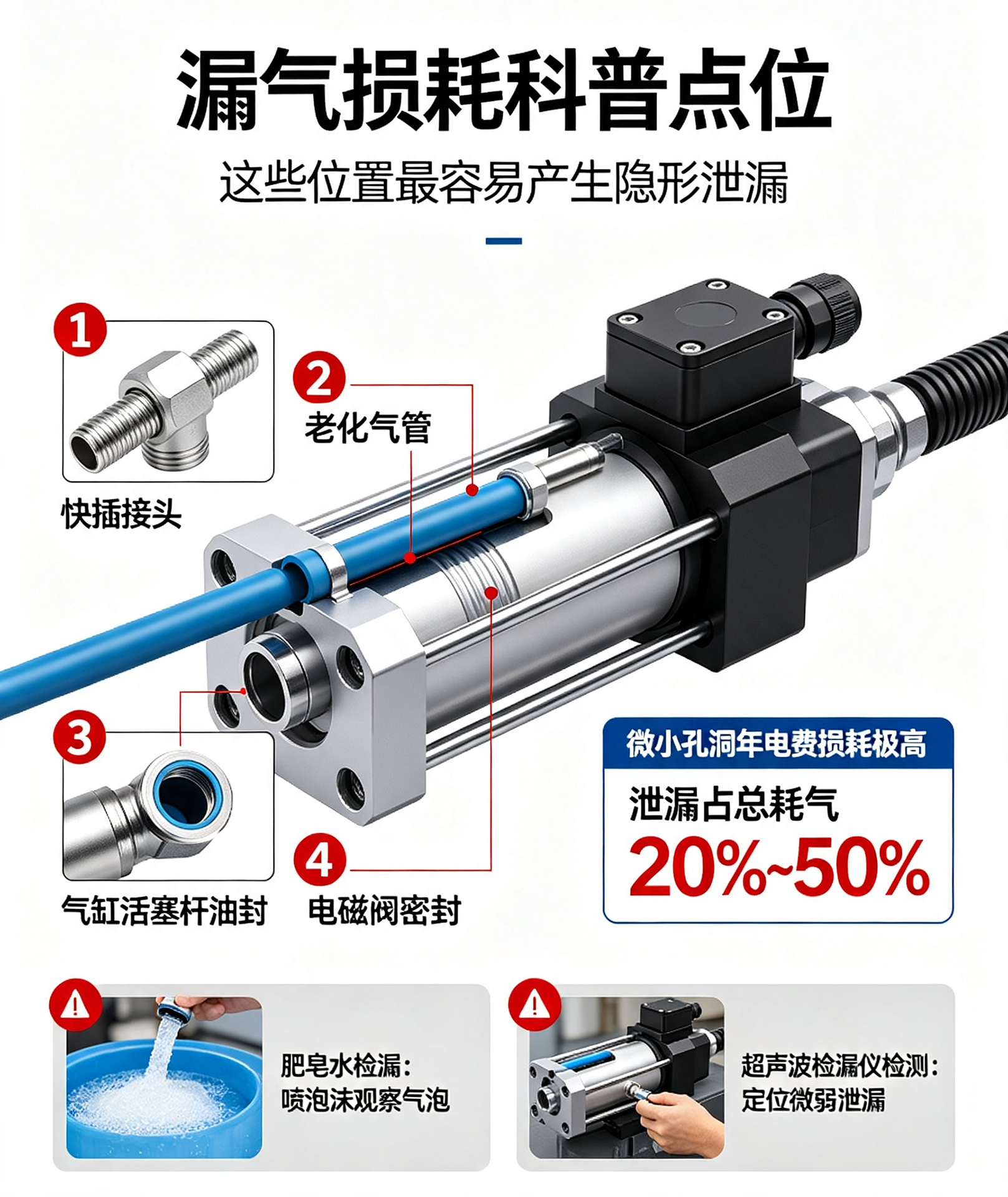

• 重点查：快插接头、气管老化处、气缸活塞杆密封、电磁阀排气口。

2.整改

• 更换老化气管、损坏密封圈、松动接头。
• 建立每周漏气巡检制度。

---

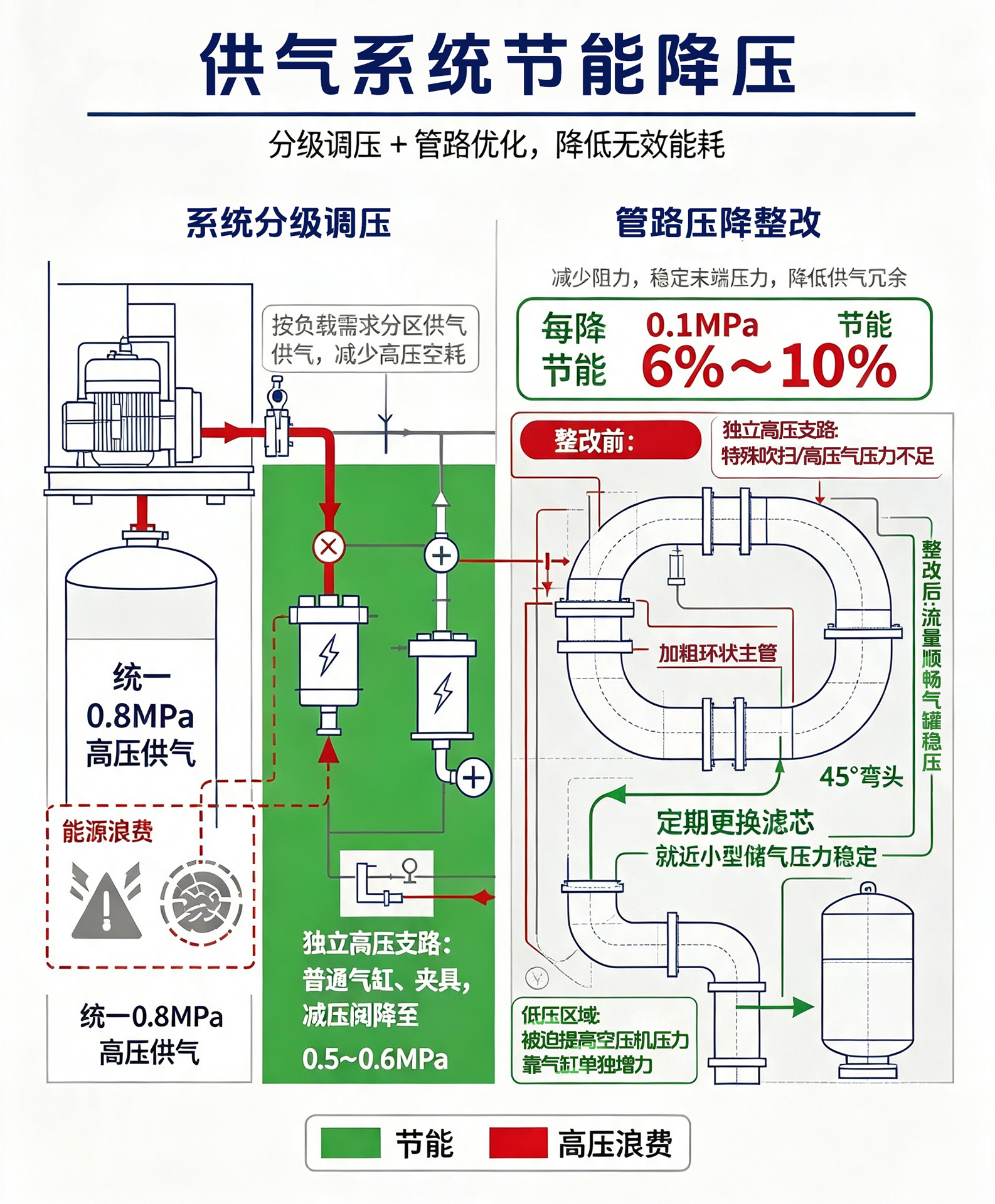

二、压力优化：降低系统运行压力

现状：很多工厂为了保险，将空压机出口压力设定过高（如0.8MPa），而实际用气设备只需0.5-0.6MPa。

空压机压力每降低 0.1 MPa，能耗下降约 6%~10%。

改造方案：

1.分级供压：不要全厂统一高压。

• 高压区：仅对确实需要高压的设备（如某些吹扫、特殊气缸）单独增压。
• 低压区：大部分普通气动设备通过减压阀降至最低可用压力（如0.5MPa）。

2.消除压降：

• 检查管路是否过细、弯头过多、过滤器是否堵塞。管路压降过大迫使空压机提高出口压力来补偿。

3.对策：

• 缩短气路，减少弯头、细管、长距离小管径供气。
• 就近装小型储气罐，稳压、减少冲击用气。
• 加装冷干机 / 过滤器，除水除油，减少阀件卡涩漏气。
• 分区供气：不用气区域自动关断阀门。
• 更换大口径主管道（推荐环状管网），清洗或更换滤芯。

预期效果：系统压力每降低0.1 bar (0.01 MPa)，能耗降低约0.5%-0.7%；若从0.8MPa降至0.6MPa，节能可达14%以上。

---

三、末端执行器升级：替换高耗气元件

这是针对“耗气量大”最直接的硬件改造，重点在于“按需供气”。

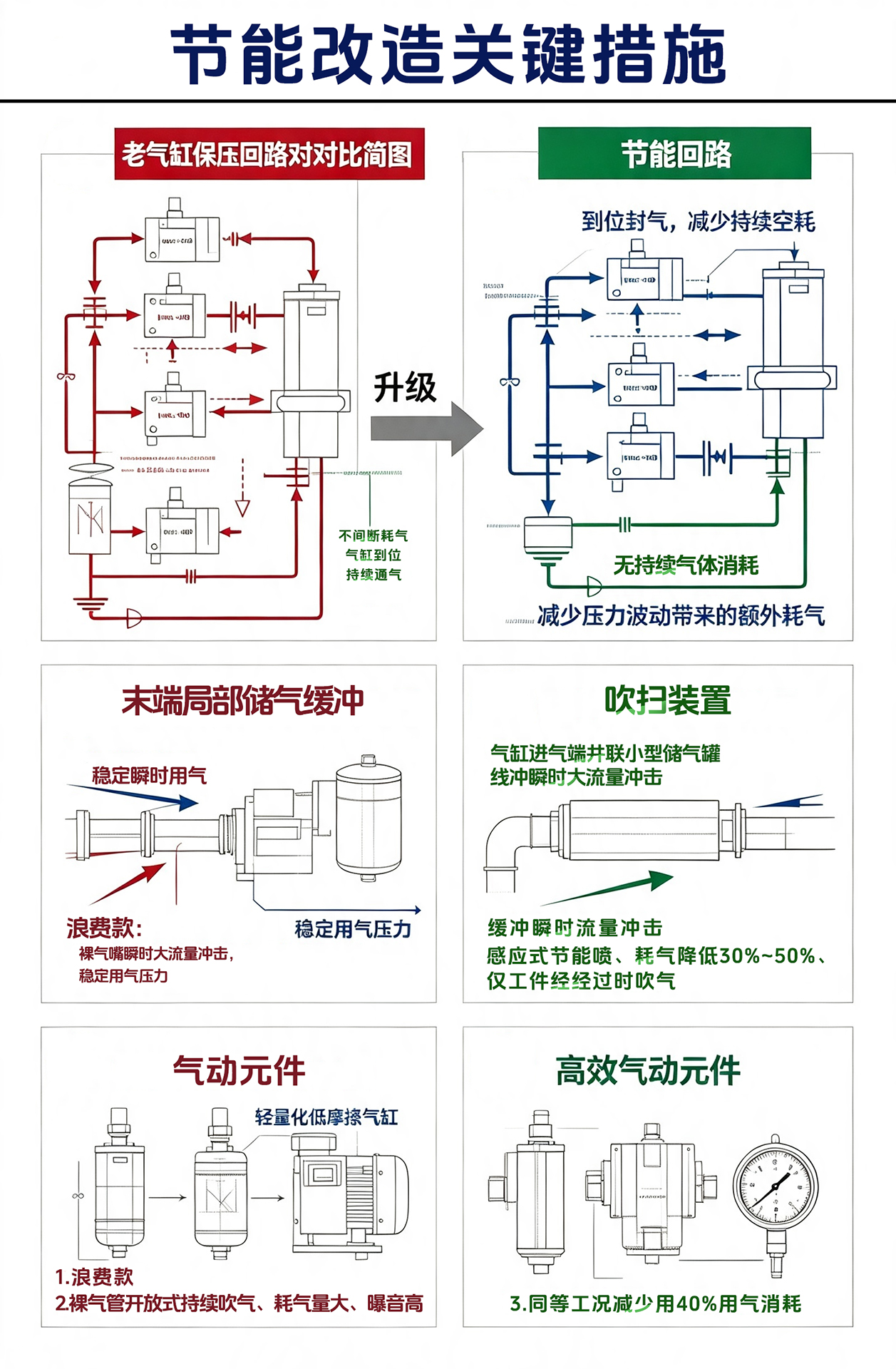

1. 采用“中间停止”或“保压”回路

• 问题：传统双电控电磁阀在气缸到位后，仍需持续通气维持位置，导致持续耗气。
• 改造：使用三位五通阀（中封式）。当气缸到达位置后，阀门回到中位封闭气路，气缸靠内部气压保持位置，不再消耗压缩空气。
• 适用：夹紧、定位等不需要频繁动作的工位。

2. 引入“节流+储气罐”局部缓冲

• 问题：瞬间大流量用气（如大型气缸快速伸出）导致管网压力波动，触发空压机加载。
• 改造：在用气点附近安装小型储气罐（0.5L-5L）。
• 作用：作为“电容”一样缓冲瞬时流量，减少长距离管道的压力损失，避免空压机频繁加卸载。

3. 替换低效喷嘴与吹扫方式

• 问题：开放式吹扫（直接用气管吹灰尘、冷却）是极大的浪费，且噪音大、不安全。
• 改造：安装文丘里效应节能喷嘴（如EXAIR类产品）：利用少量压缩空气吸入周围大量环境空气，风量增大3-5倍，但耗气量减少30%-50%。
• 加装电磁阀控制：仅在工件经过时吹气（配合传感器），杜绝“长流水”式吹扫。

4. 选用低耗气量气缸/真空发生器

• 趋势：新一代轻量化气缸壁厚更薄、摩擦更小；新型真空发生器采用多级串联技术，达到同样真空度可节省40%耗气。

---

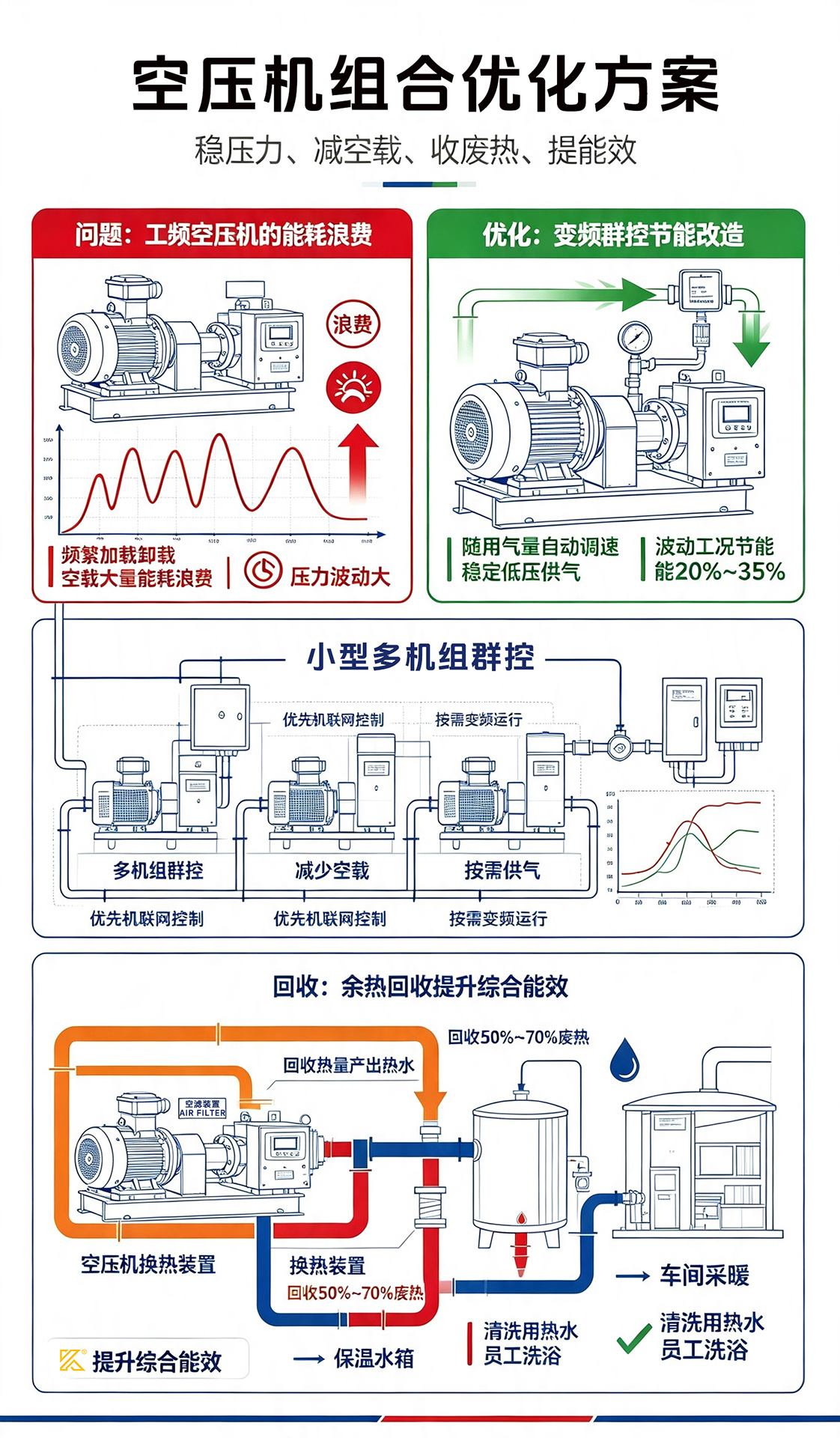

四、控制系统智能化：按需产气

如果工厂有多台空压机或复杂工况，需上自动化控制。

群控系统：

根据实时用气量，自动决定开启几台空压机，让每台机器都工作在最高效区间，避免多台机器同时空载。

变频改造（VSD）：

对于用气量波动大的场景，将工频空压机改为永磁变频空压机。气压恒定，电机转速随用气量无级调节，消除卸载浪费。

数据：相比工频机，变频机在波动工况下节能20%-35%。

---

五、余热回收

虽然不直接减少耗气量，但能大幅降低工厂综合能耗。

原理：空压机输入电能的90%以上转化为热能。

改造：加装余热回收机组（板式换热器）。

用途：利用空压机运行产生的余热，转化为热水,产生的热水可用于员工洗澡、车间采暖、锅炉预热或工艺清洗。

效益：可回收50%-70%的热能，投资回收期通常在6-10个月。

---

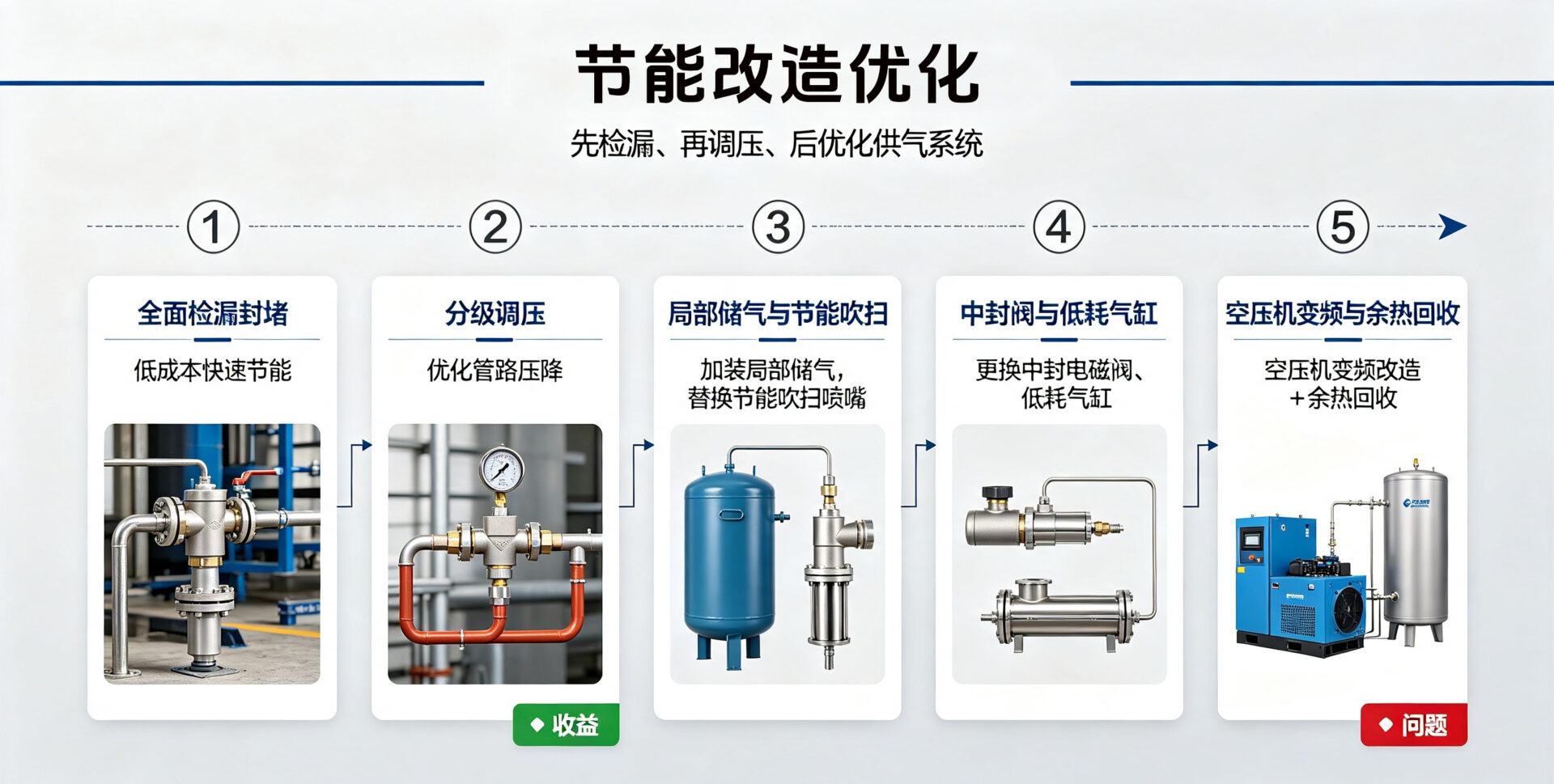

六、改造实施路线图建议

阶段	动作	预计投入	预计节能率
第一阶段	堵漏 + 压力优化	低（人工+配件）	15% – 25%
第二阶段	吹扫改造 + 局部储气	中（喷嘴+小罐）	10% – 15%
第三阶段	回路优化 (中封阀)	中（阀件更换）	5% – 10%
第四阶段	设备更新 (变频/高效缸)	高（设备采购）	20% – 30%
第五阶段	余热回收	高	(综合能效提升)

最终目标

气动系统耗气量大，不仅影响生产效率，还增加运营成本。

通过合理的系统调整、设备升级和科学管理，我们完全可以在不牺牲性能的前提下，实现节能降耗的目标。

内容源于实际工业经验与技术分析，旨在提供实用的节能改造思路。改变从今天开始，让每一滴气体都发挥最大价值！
