气动系统升级伺服气动系统注意事项

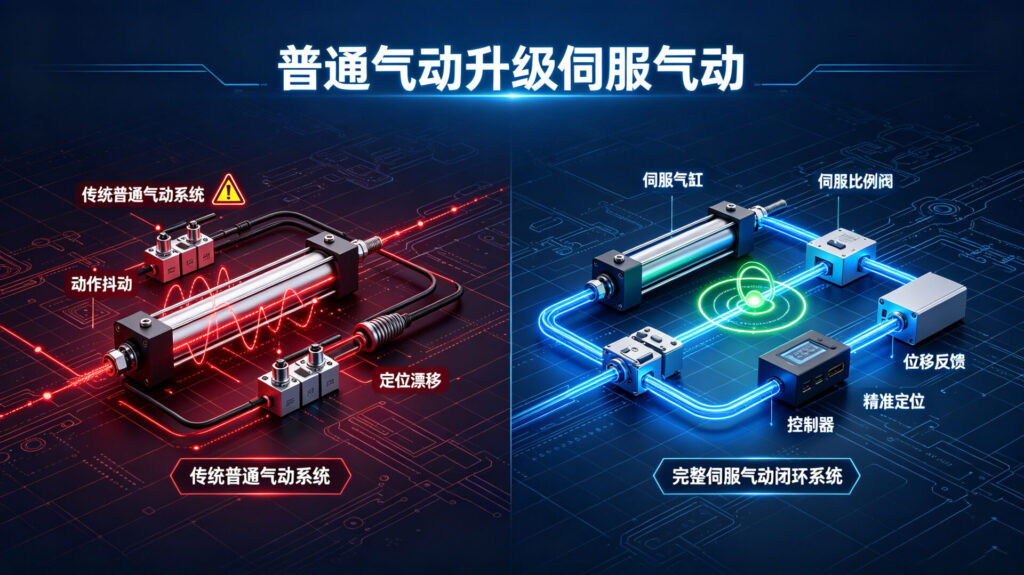

在工业自动化领域，气动系统一直扮演着重要角色。但随着对精度、响应速度和控制能力的要求不断提升，越来越多的工厂开始考虑将 普通气动系统 升级为 伺服气动系统，以实现更精准的定位和控制。

普通气动系统升级为伺服气动系统以实现精准定位，通常需要对系统进行多方面的改进，而不仅仅是更换气缸——需要更换或至少加装高精度位移传感器，仅靠“加伺服阀+控制器”远远不够。

普通气缸 天生不适合伺服闭环，不是精度问题，是 物理结构不兼容。

---

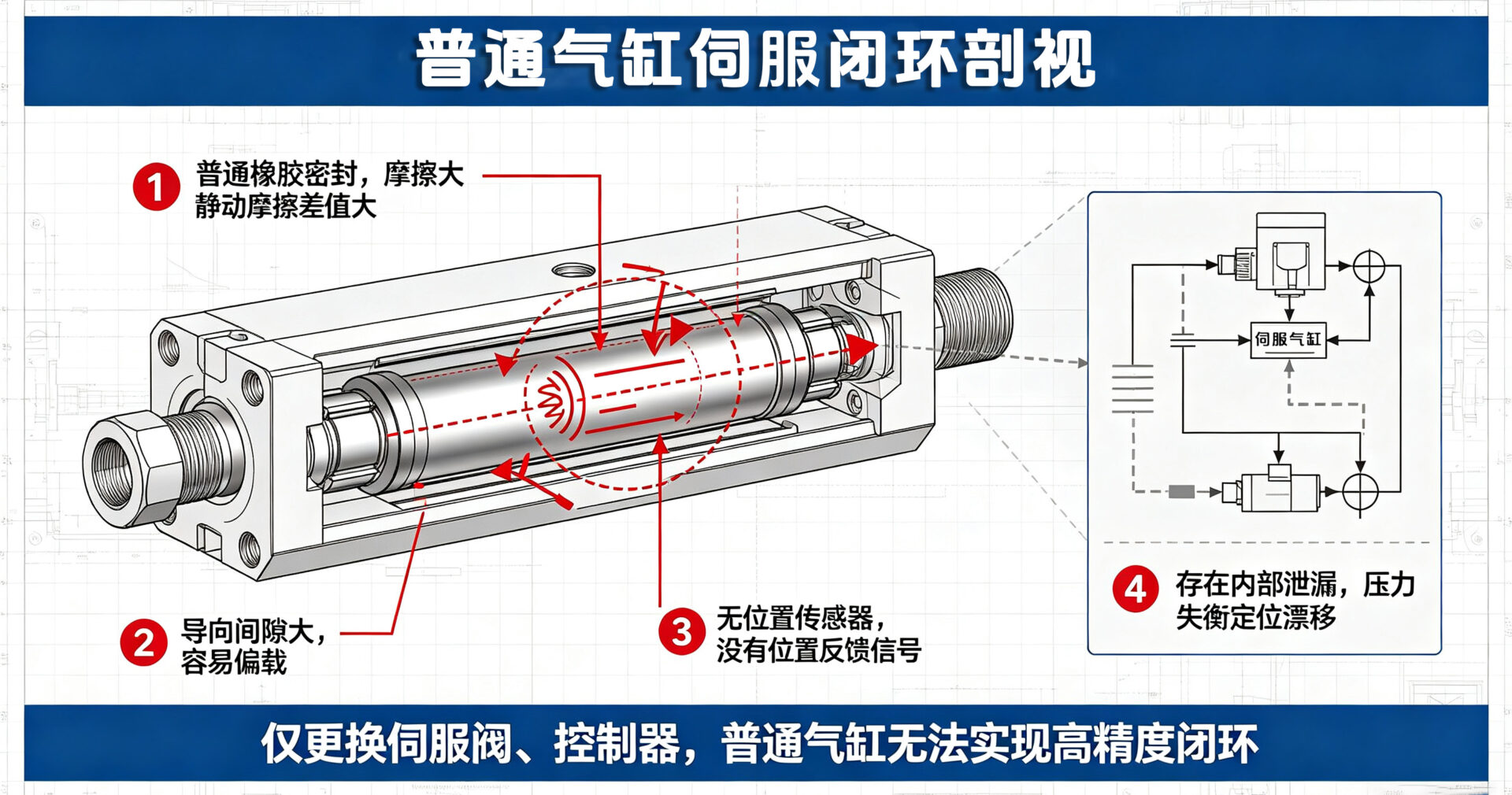

一、为什么普通气缸无法直接用于伺服气动定位？

问题	普通气缸	伺服气动要求
密封结构	使用普通橡胶密封圈，摩擦力大且非线性（静/动摩擦差异大）	需低摩擦、恒定摩擦的密封（如聚氨酯、PTFE材质）
导向精度	导向间隙较大（±0.1mm以上），易偏载	高刚性导向，重复定位精度需达 ±0.01~0.1mm
无位置反馈	无内置位移检测	必须实时反馈活塞位置（闭环控制基础）
内部泄漏	允许一定内泄，不影响开关功能	内泄会导致压力失衡，定位漂移

核心矛盾：

气动本身是可压缩介质，加上普通气缸的高摩擦+无反馈，根本无法实现稳定闭环控制。

---

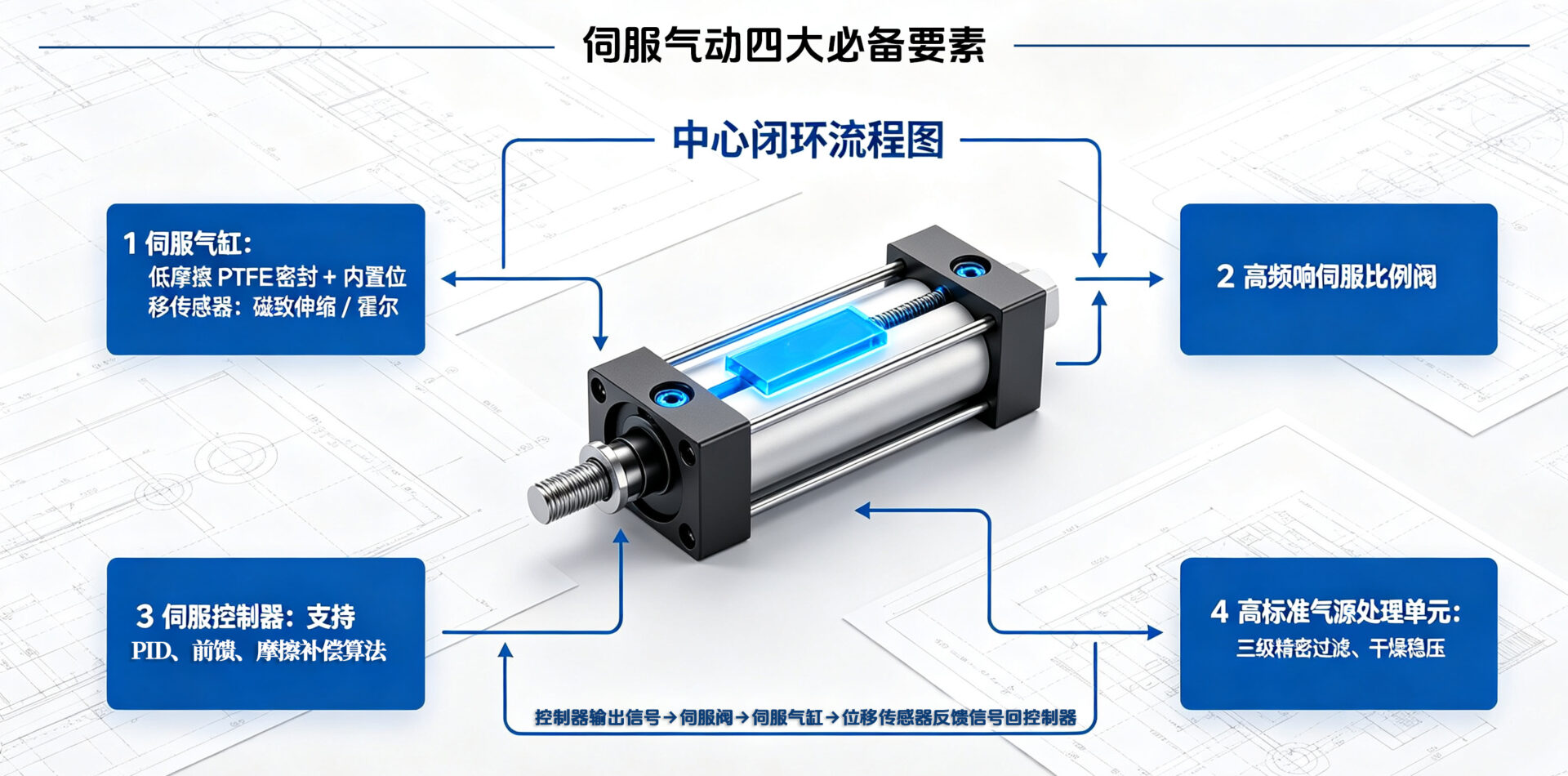

二、实现伺服气动精准定位的必要条件

要构成一个完整的伺服气动定位系统，必须包含以下 4 大要素：

要素	必须配置	说明
伺服气缸（或改造气缸）	必需	内置高精度位移传感器（磁致伸缩、霍尔阵列等），低摩擦密封
伺服比例阀	必需	高频响（>50Hz）、连续调节流量/压力
伺服控制器	必需	支持 PID + 前馈 + 摩擦补偿算法
干净稳定的气源	必需	需三级过滤（≤0.01μm）、稳压、干燥，避免阀芯卡滞

---

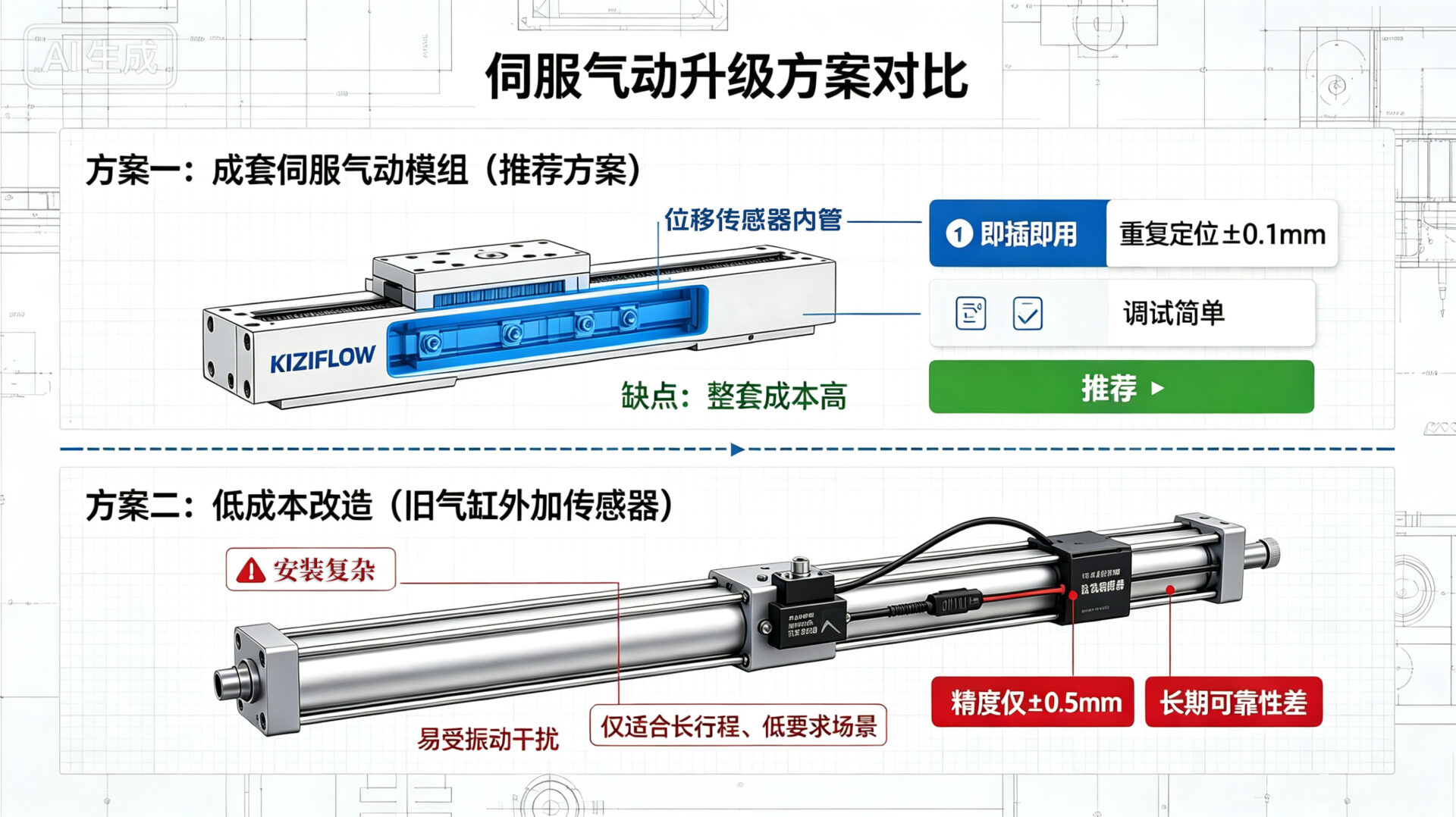

三、可行的升级路径

方案1：整体更换为伺服气动模组（推荐）

产品示例：

• Festo DSNU-S / DGC 系列（带集成位移传感器）
• SMC MY1H / CY3R 系列伺服气缸
• Airtac SCA / SCF 伺服气动滑台

优点：即插即用，精度高（±0.1mm），调试简单

缺点：成本较高（单套约 8,000–25,000 元）

方案2：在原气缸外加装位移传感器（低成本改造）

1.在普通气缸活塞杆上加装 拉线编码器 或 磁栅尺

2.配合伺服比例阀 + 控制器

3.适用场景：行程较长、精度要求不高（±0.5mm以内）

4.风险：机械安装复杂，易受振动干扰，长期可靠性低

---

四、能不能 “只加阀和控制器，不换气缸”？

工程现实：能跑，但绝对做不到精准定位。

你会得到的结果：

• 定位飘、抖、冲
• 重复精度 ±1mm 以上
• 低速必爬行
• 负载一变就不准
• 根本达不到工业级可用标准

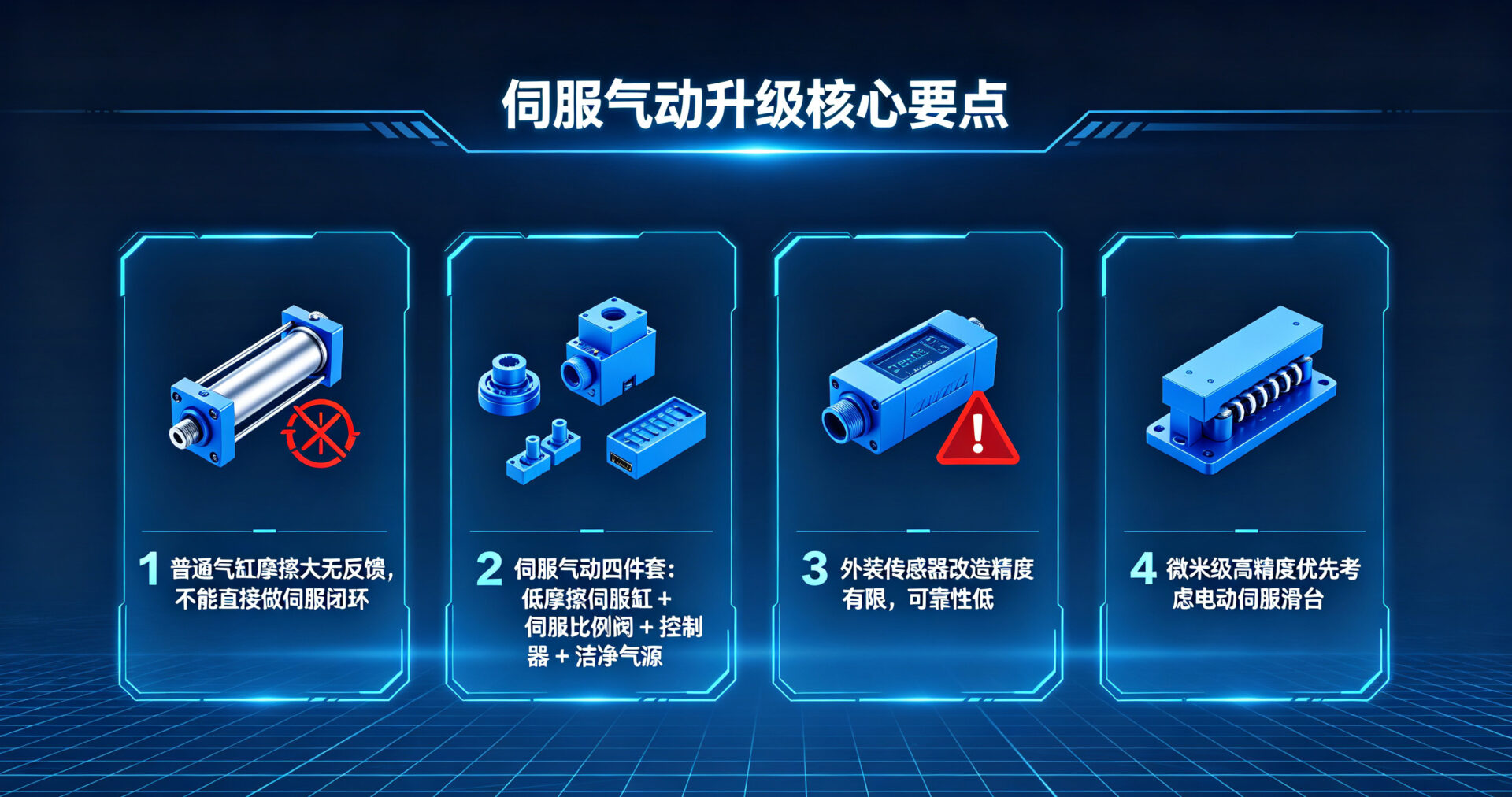

行业共识：伺服气动 = 伺服阀 + 低摩擦气缸 + 传感器 + 闭环控制器，四件套缺一不可。

---

五、补充建议

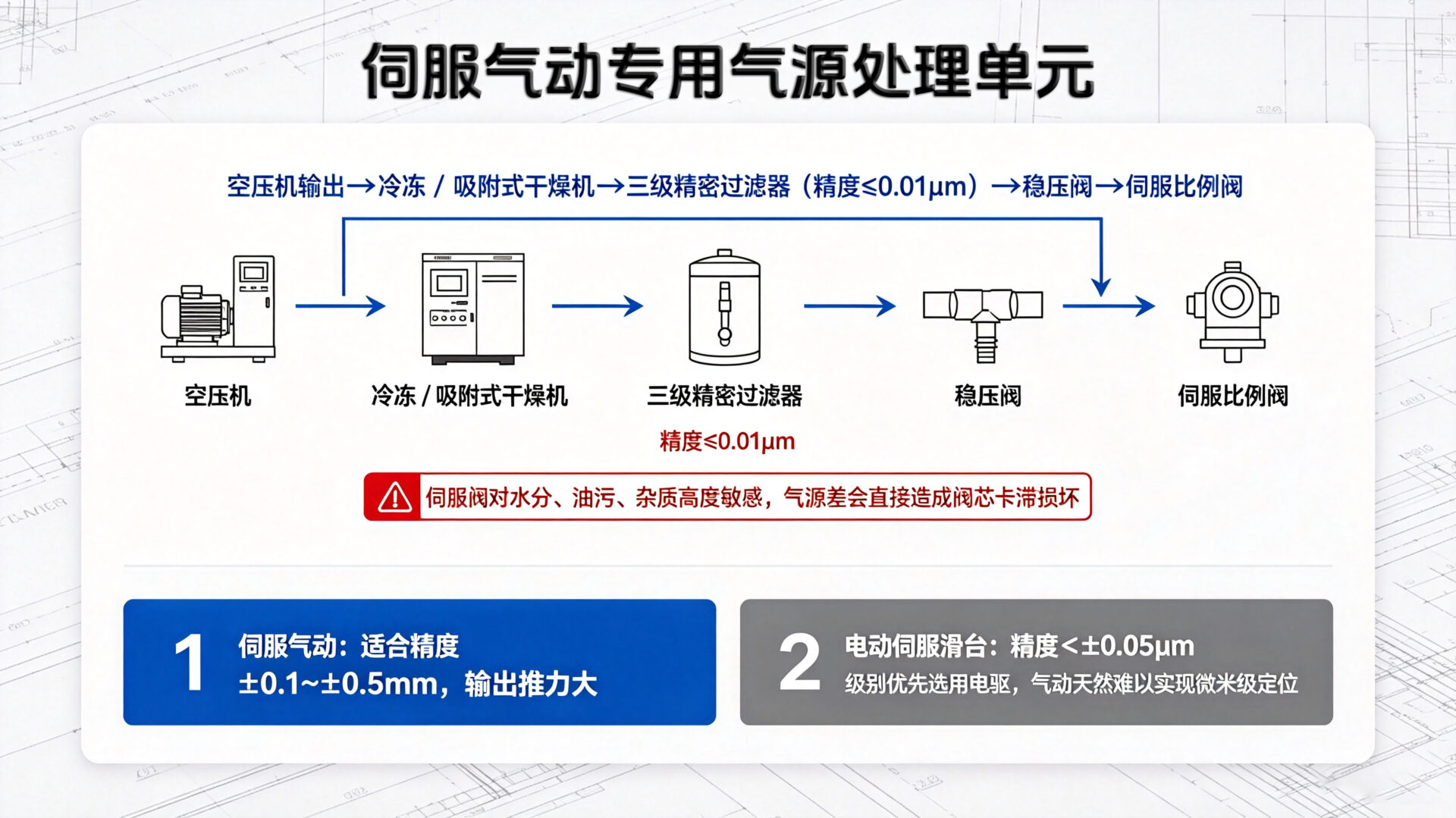

1.不要忽视气源质量：伺服阀对油雾、水分极其敏感，必须加装 精密过滤器 + 干燥器；

2.考虑使用电驱替代：若定位精度要求 < ±0.05mm，建议直接改用 电动伺服滑台（如THK、HIWIN），气动在微米级定位上天然劣势；

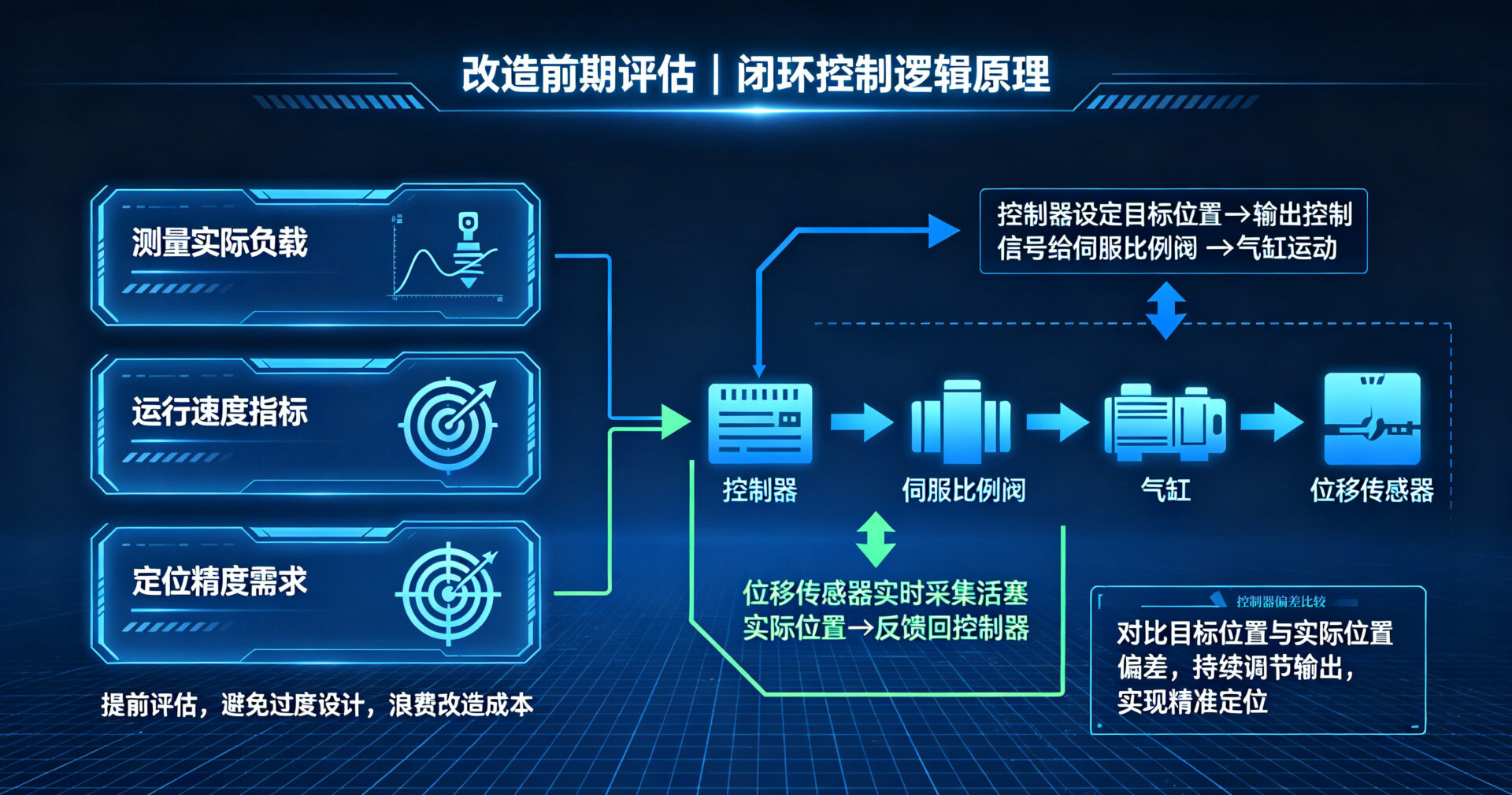

3.先做可行性评估：测量现有负载、速度、精度需求，再选型，避免过度设计。

收藏备查

普通气缸摩擦力大、无导向、不稳定，伺服阀和控制器救不了。要精准定位，必须换低摩擦导向气缸，再配伺服阀、传感器、控制器。

否则无法形成有效闭环，定位精度无法保证，因此，升级到伺服气动系统通常需要对整个系统进行综合考虑和改造。
