气动系统输出力不足，除增大气缸以外的解决办法

气动系统输出力不足时，增大气缸缸径确实是最直接的方法，但这往往意味着需要更换气缸、修改安装尺寸和管路，成本高且工程量大。

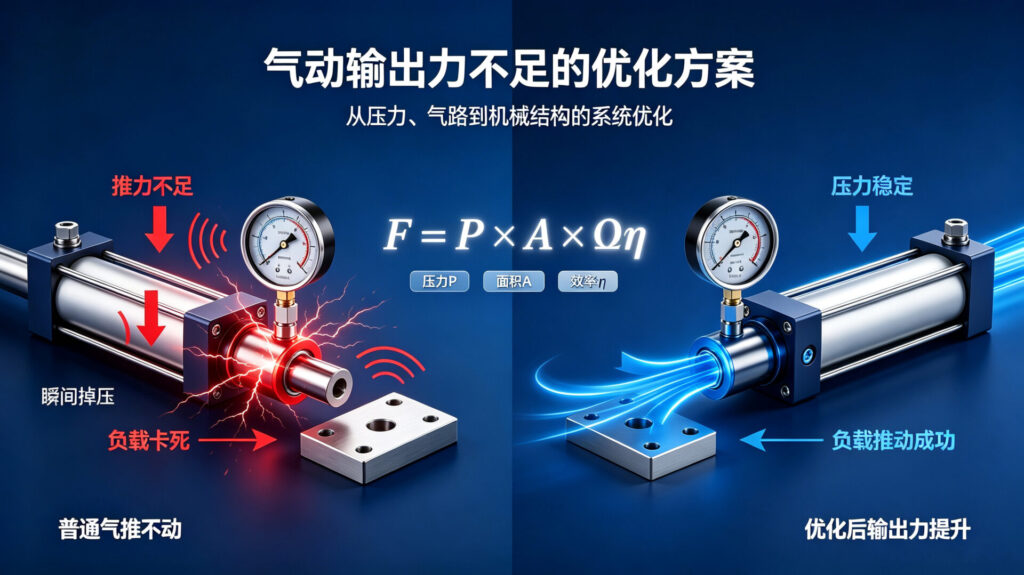

实际上，根据公式 F = P × A × η （力 = 压力 × 面积 × 效率），除了增大面积 A （缸径），我们还可以通过提高压力 P 、提升效率η 以及优化机械结构来解决。

以下是除增大缸径外的 6 种高效解决方案：

---

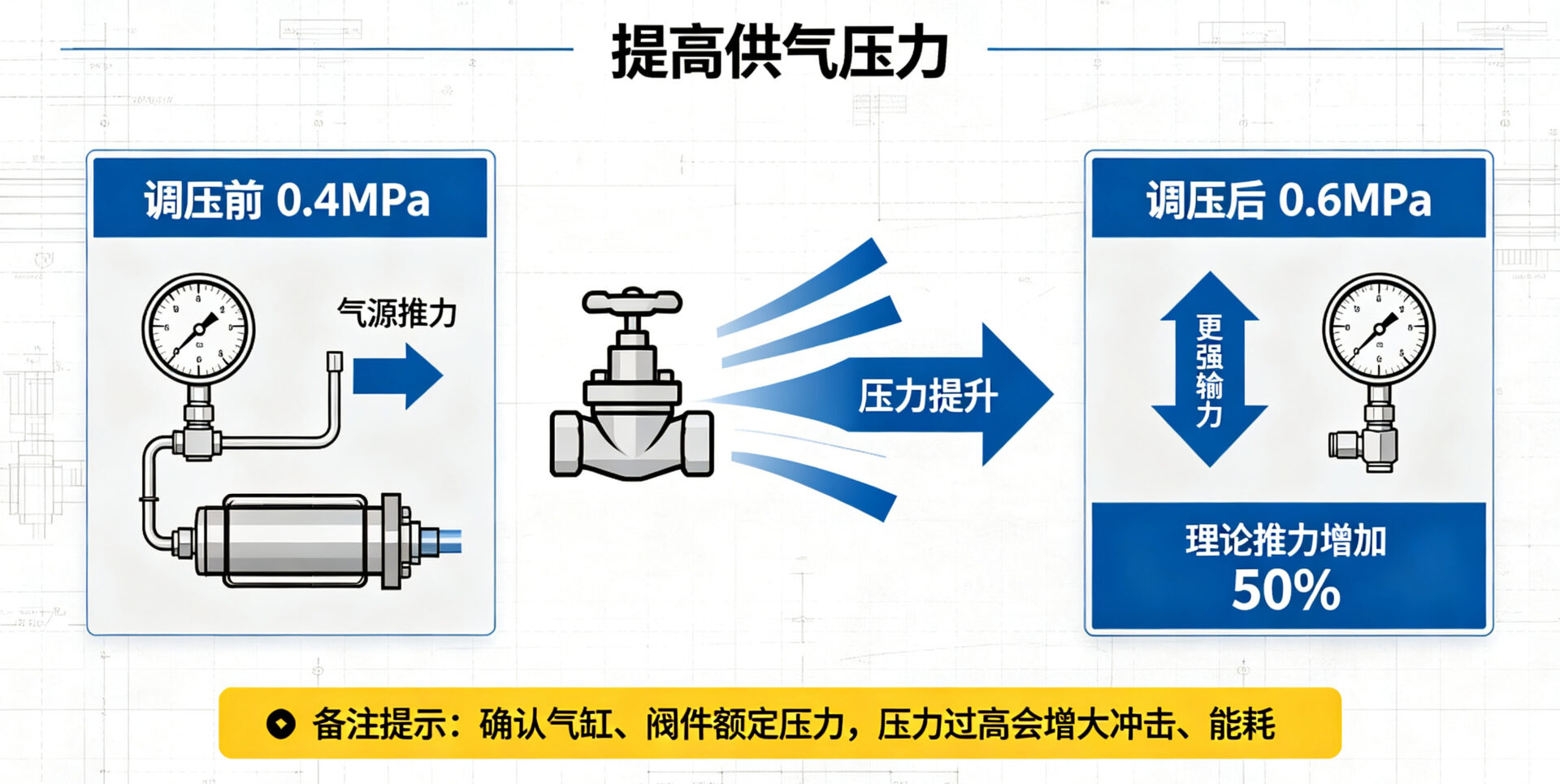

一、提高供气压力 ( P )

如果当前系统工作压力低于气源允许的最大值，这是最简单的办法。

操作：检查并调高减压阀（调压阀）的设定压力。

• 例如：从标准的 0.4 MPa (4 bar) 提升至 0.6 MPa (6 bar)，理论推力可直接增加 50%。

前提条件：

• 气源（空压机）能提供更高的压力。
• 管路、接头、电磁阀和气缸本身的额定压力允许（通常标准件可达 0.7~1.0 MPa，需确认铭牌）。

注意：压力过高会增加能耗和冲击，需重新评估安全性。

---

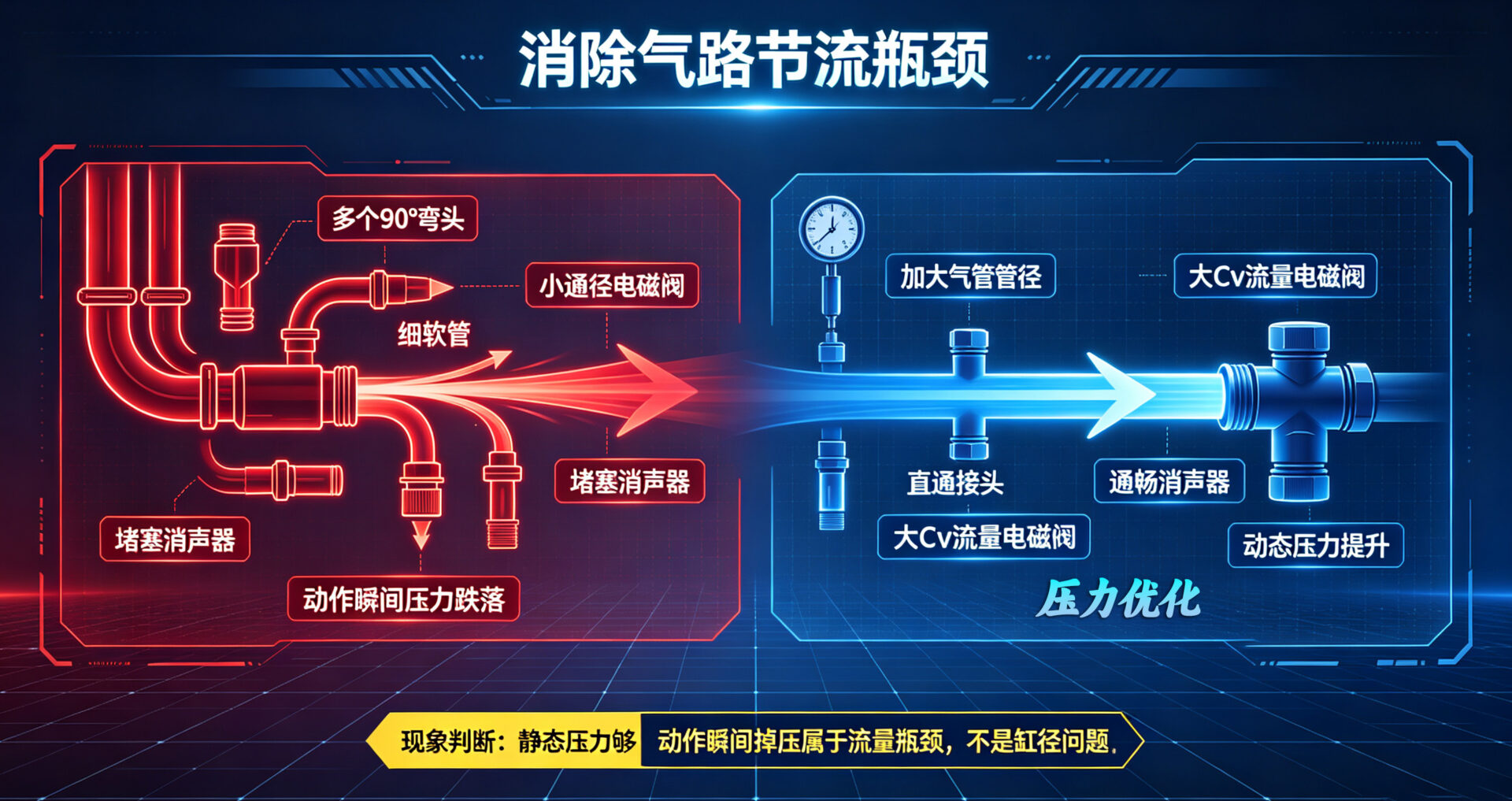

二、消除“节流”瓶颈，提升动态压力

很多时候，静态压力够，但动作瞬间压力被“拉低”了，导致实际出力不足。

现象：气缸启动瞬间速度慢，或者推到一半没力气。

原因：管路太细、弯头太多、接头通径小或消声器堵塞，导致气流供应不上（流量不足），气缸腔内建立不起足够的压力。

解决：

• 加大管径：将连接气缸的软管从 \phi 6ϕ6 升级为 \phi 8ϕ8 或 \phi 10ϕ10 。
• 直通代替弯通：尽量减少90度弯头，使用大流量的直通接头。
• 更换大流量阀：确认电磁阀的 CvCv 值是否匹配，必要时换大通径阀门。
• 清理消声器：排气端的消声器若被油污灰尘堵塞，会严重阻碍排气，产生背压，抵消推力。拔掉消声器测试，若力变大，则需更换新的消声器。

---

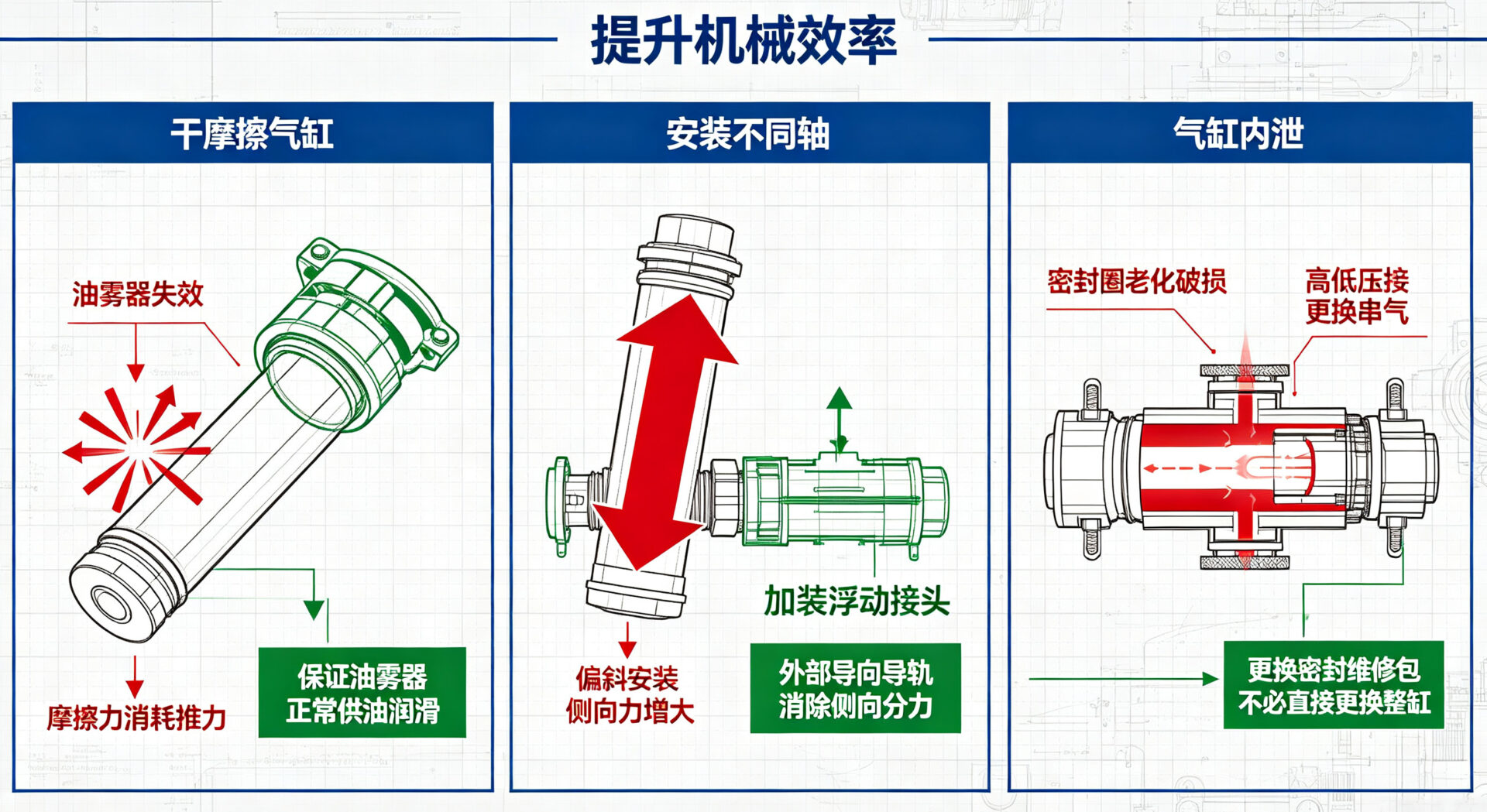

三、提升机械效率 ( η )

气缸的实际输出力通常只有理论值的 70%~90%，摩擦和负载方式是主要杀手。

改善润滑：如果是非自润滑气缸，检查油雾器是否有油，或手动注入少量专用润滑脂。干摩擦会消耗大量推力。

消除侧向力（关键）：

问题：如果气缸轴线与负载运动方向不平行（哪怕只有几度偏差），会产生巨大的侧向分力，导致活塞杆与导向套剧烈摩擦，甚至卡死。

解决：

• 重新校准安装同轴度。
• 改用浮动接头（球头关节轴承），自动补偿角度偏差。
• 加装外部导轨/滑台，让气缸只负责推，不负责导向。

检查密封件：

• 老旧气缸的密封圈可能硬化或破损，导致内泄（串气），高压腔的气体漏到低压腔，推力自然下降。此时应更换密封件包而非整个气缸。

---

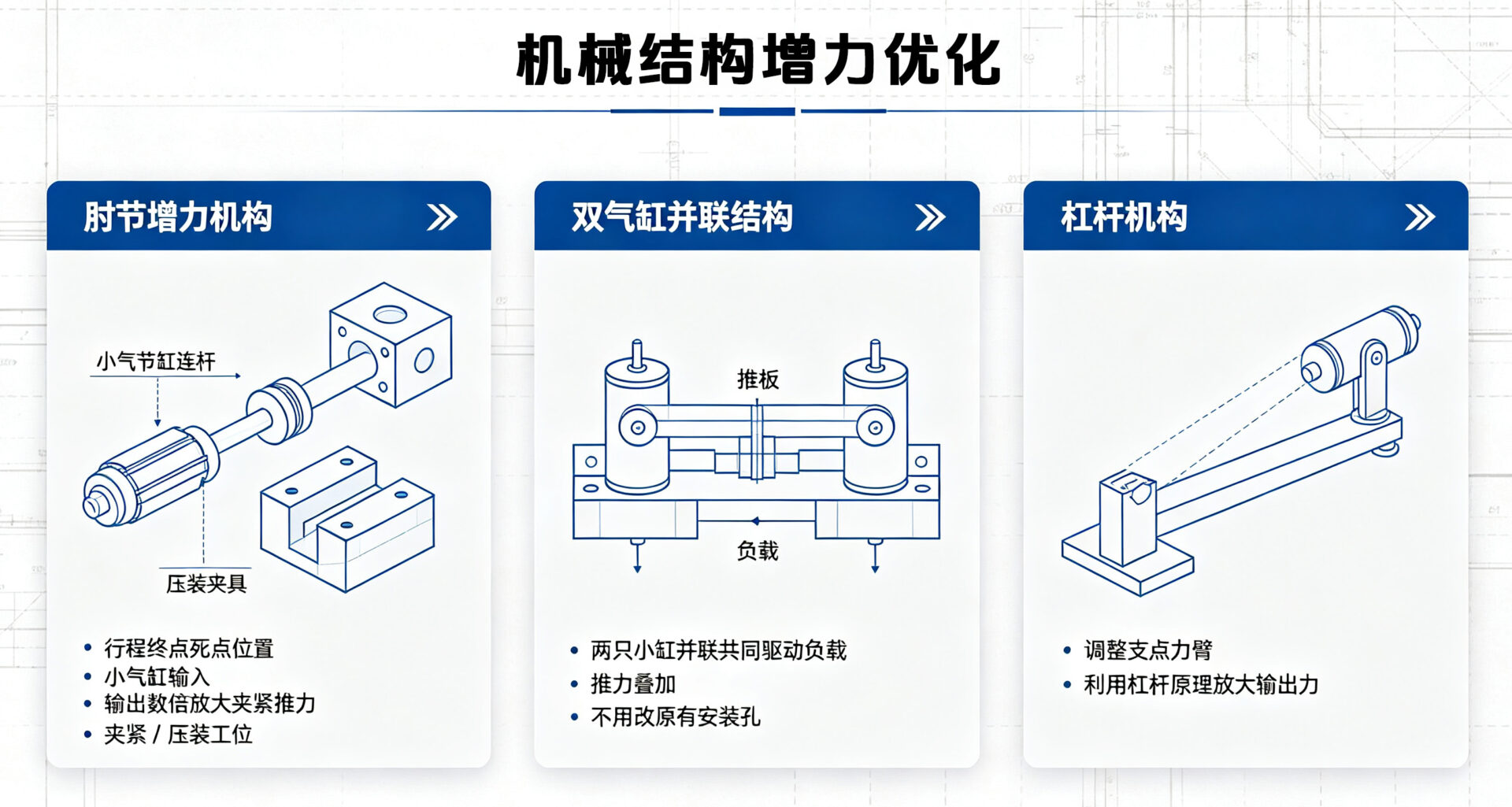

四、优化机械杠杆结构

如果不改变气动系统本身，可以通过改变机械传动比来放大输出力。

增加杠杆力臂：

调整气缸安装支点，使力臂更长（根据杠杆原理 F₁L₁=F₂L₂）。

改用增力机构：

• 肘节机构：在行程终点利用死点位置，可将输出力放大数倍甚至十倍（常用于冲压、夹紧）。
• 齿轮齿条/连杆机构：将直线运动转换为旋转运动时，通过改变齿轮半径来调整扭矩/推力。

增加气缸数量：

如果空间允许，可以并联两个小气缸共同驱动同一个负载，总推力相加，且无需修改原有安装孔位（可通过连接板实现）。

---

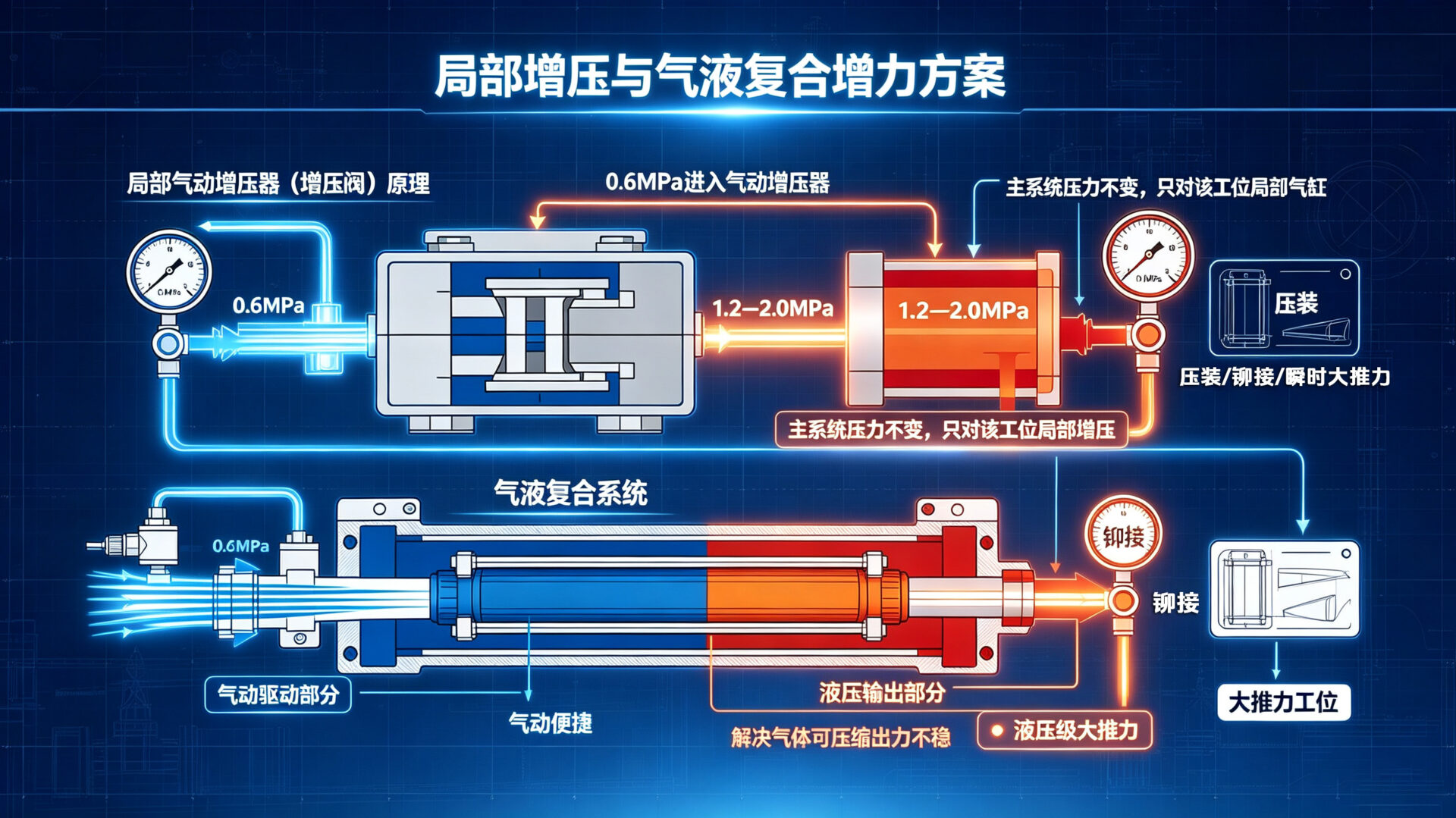

五、使用增压器

如果全部提高压力不现实（受限于空压机或其他设备），可以在该工位局部增压。

方案：在气缸进气前加装气动增压阀或增压缸。

原理：利用大面积活塞驱动小面积活塞，将 0.6 MPa 的气源压力局部提升至 1.2 MPa 甚至 2.0 MPa。

适用场景：仅需在行程末端（如压装、铆接瞬间）提供巨大推力，而全程高速运动的场合。

优点：无需更换大缸径气缸，无需改动主气路压力。

---

六、改为液压或气液阻尼系统

如果负载极重且需要匀速，纯气动可能天生不适合（因为气体可压缩）。

方案：

• 气液增压缸：前端气动，后端液压，结合两者优点，输出力极大。
• 外接液压阻尼器：虽然不直接增加推力，但能稳定运动，防止因速度波动导致的瞬时冲击力不足。

---

七、快速排查清单

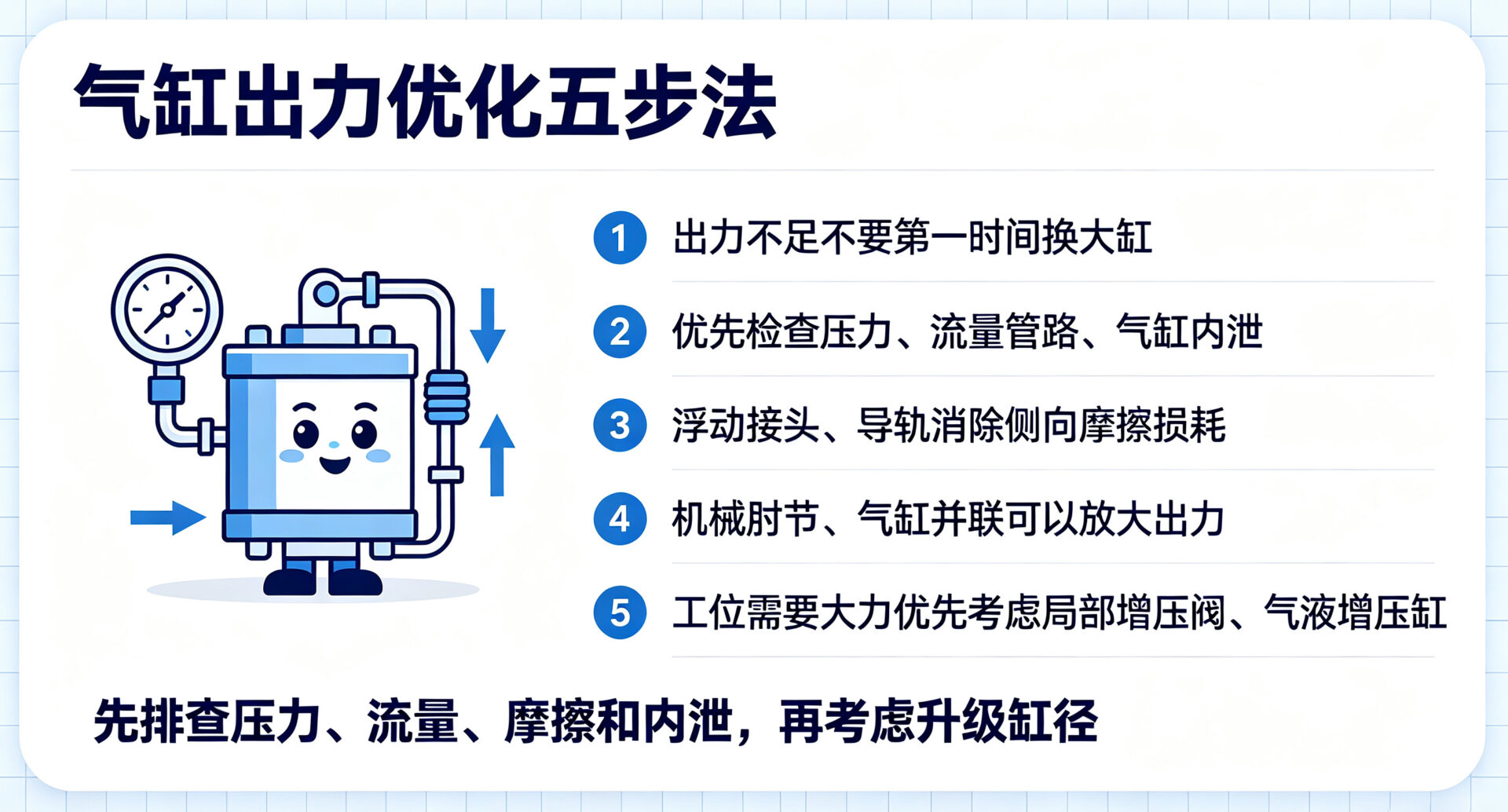

总结

气动出力不足，优先调压力、加粗管路、换大阀、查内泄、加增压阀。

优先通过 提高气源压力 和 优化气路设计 快速提升输出力；若空间允许，多气缸并联或串联增压是高效方案。

长期使用需关注润滑与密封维护；极端情况下可结合机械增力机构或气液联动技术。这些都比直接换大缸径更省钱、更快、更省事。

实际应用中，建议先检测系统压力、泄漏情况及负载状态，再针对性选择解决方案。
