电磁阀：工业自动化必备核心部件
电磁阀是工业自动化中不可或缺的部件，其性能直接影响设备的运行效率与稳定性。而其中，线圈的健康状况尤为关键。
电磁阀的线圈不仅负责驱动阀门开启或关闭，还承担着电流传递与能量损耗的重任。
尽管电磁阀属于“静态”电气元件，但长期运行在高温、潮湿、振动或电压波动等工况下，仍可能发生老化、绝缘劣化、匝间短路等问题，进而导致电磁阀失效（如不动作、吸合不稳、过热烧毁等）。因此，定期检查线圈状态，是保障设备长期稳定运行的重要措施。
一、为什么需要定期检查电磁阀线圈？
答案非常明确：必须定期查。线圈不像机械件坏得慢，它是 电气 + 热老化 + 潮湿 + 电压波动 共同失效，属于易损、突发失效件，一旦烧了直接断动作、停机、卡阀，产线 / 设备直接停。

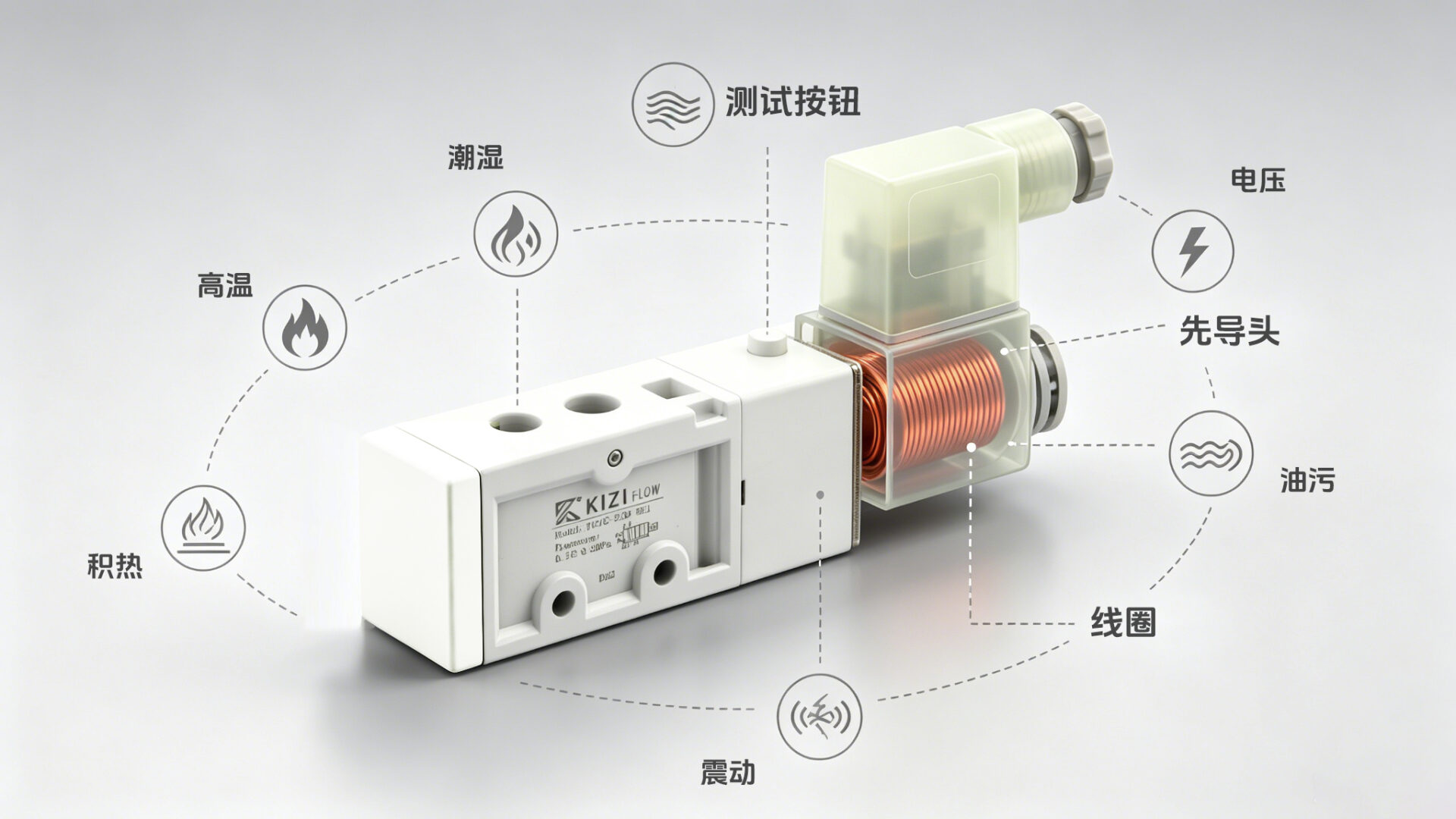

常见失效原因包括：
- 绝缘老化：高温加速漆包线绝缘层脆化、开裂；
- 受潮或冷凝：导致绝缘电阻下降，甚至短路；
- 电压异常：长期过压、欠压或频繁通断造成线圈过热；
- 机械振动：引线松动、焊点开裂；
- 环境腐蚀：酸碱、油雾侵蚀接线端子或封装材料；
- 散热不良：安装密闭、连续通电无休息。
虽然线圈本身无“机械磨损”，但其电气寿命和环境适应性有限，需纳入预防性维护计划。
常规检查周期（行业通用，适合车间 / 设备维护）
- 普通洁净工况：每 1~2 个月外观检查，每半年电气性能抽检
- 潮湿、多粉尘、油污、焊接、户外、高温环境：每半个月～1 个月查一次
- 关键工位、安全回路电磁阀：每月必查，每年建议更换备用线圈
- 长期闲置设备重启前：线圈必须优先检查，不可直接通电
二、电磁阀线圈检查什么？
| 检查类型 | 检查项目 | 关键检查要点/测量方法 | 异常情况及处理建议 |
| 外观目视检查 （最快，人人能做） | 外壳状态 | 检查有无鼓包、开裂、变形、焦糊味、发黄烧黑 | 为线圈过热、绝缘老化、匝间短路前兆，出现直接更换 |
| 接线端子/插头 | 检查有无氧化、烧蚀、松动、进水、油污 | 接触不良会导致发热烧线圈，进水直接短路，及时处理或更换 | |
| 线圈固定情况 | 检查线圈固定是否松动 | 松动会引发震动，导致引线疲劳断线、阀芯吸合不到位，需紧固或更换固定件 | |
| 引线/电缆 | 检查有无破皮、露铜、硬化脆裂（闲置设备高发） | 橡胶老化后易断裂，需及时修复或更换引线/电缆 | |
| 内部渗入情况 | 检查有无渗水、冷凝水、油液渗入线圈内部（气动阀高发于阀芯端、插头端） | 会导致内部短路烧毁，需排查渗入源并更换线圈 | |
| 通电工作检查 （不用表，最实用） | 吸合声音 | 正常：清脆“嗒”一声，吸合干脆、无杂音；观察通电后吸合声音状态 | 异常（嗡嗡响、颤抖声、吸合无力、反复吸断）：多为电压不足、线圈匝间短路、阀芯卡滞、电压型号不匹配（最常见烧线圈原因），需排查对应问题 |
| 线圈温度 | 用手背轻触（注意安全）；正常：温热（40~60℃），可长时间触摸 | 异常（烫手、无法触摸、短时间急剧升温）：线圈接近报废，或电压错误、阀芯卡滞，建议更换线圈并排查诱因 | |
| 动作可靠性 | 频繁换向时，检查有无不换向、延迟、掉电不复位情况 | 异常：线圈磁力衰减，寿命已到末期，建议更换线圈 | |
| 万用表简易测量 （最准，判断寿命与好坏） | 测量方法 | 1. 断电，拔下线圈插头；2. 万用表打到电阻档（Ω），测线圈两个引脚；3. 记录阻值，和标称阻值对比 | 按阻值偏差情况判断，偏差过大直接更换 |
| 阻值判断（正常） | 阻值与标称一致±10%；常用DC24V气动电磁阀线圈阻值15~25Ω左右，AC220V线圈阻值几百～几千欧 | 线圈正常，寿命良好，可继续使用 | |
| 阻值判断（异常1） | 阻值偏小很多（例如标称200Ω，实际只有几十Ω） | 匝间短路，寿命终结，即将烧毁，立刻更换 | |
| 阻值判断（异常2） | 阻值无穷大（开路） | 线圈已烧断，完全报废，立刻更换 |
三、电磁阀线圈的典型使用寿命
1. 理论寿命
- 在额定电压、常温、干燥、无频繁切换的理想条件下，优质线圈寿命可达 5～10万小时（约5.7～11年连续运行）。
- 若用于高频切换（如每分钟多次），寿命可能缩短至 数千至数万次动作。
2. 实际寿命影响因素
| 因素 | 对寿命的影响 |
| 环境温度 > 50°C | 每升高10°C，绝缘寿命约减半（Montsinger规则） |
| 连续通电无休息 | 线圈持续发热，加速老化 |
| 电压波动 ±15% 以上 | 过压→过热；欠压→吸力不足→振动发热 |
| 高湿/腐蚀环境 | 绝缘下降，易短路 |
| 安装方向不当（如泄水孔堵塞） | 冷凝水积聚，导致短路 |
（建议：在一般工业环境中，建议 每1～3年对关键回路的电磁阀线圈进行一次预防性检测。）
四、如何判断线圈是否老化或即将失效？
可通过以下方法进行目视检查 + 电气测试：

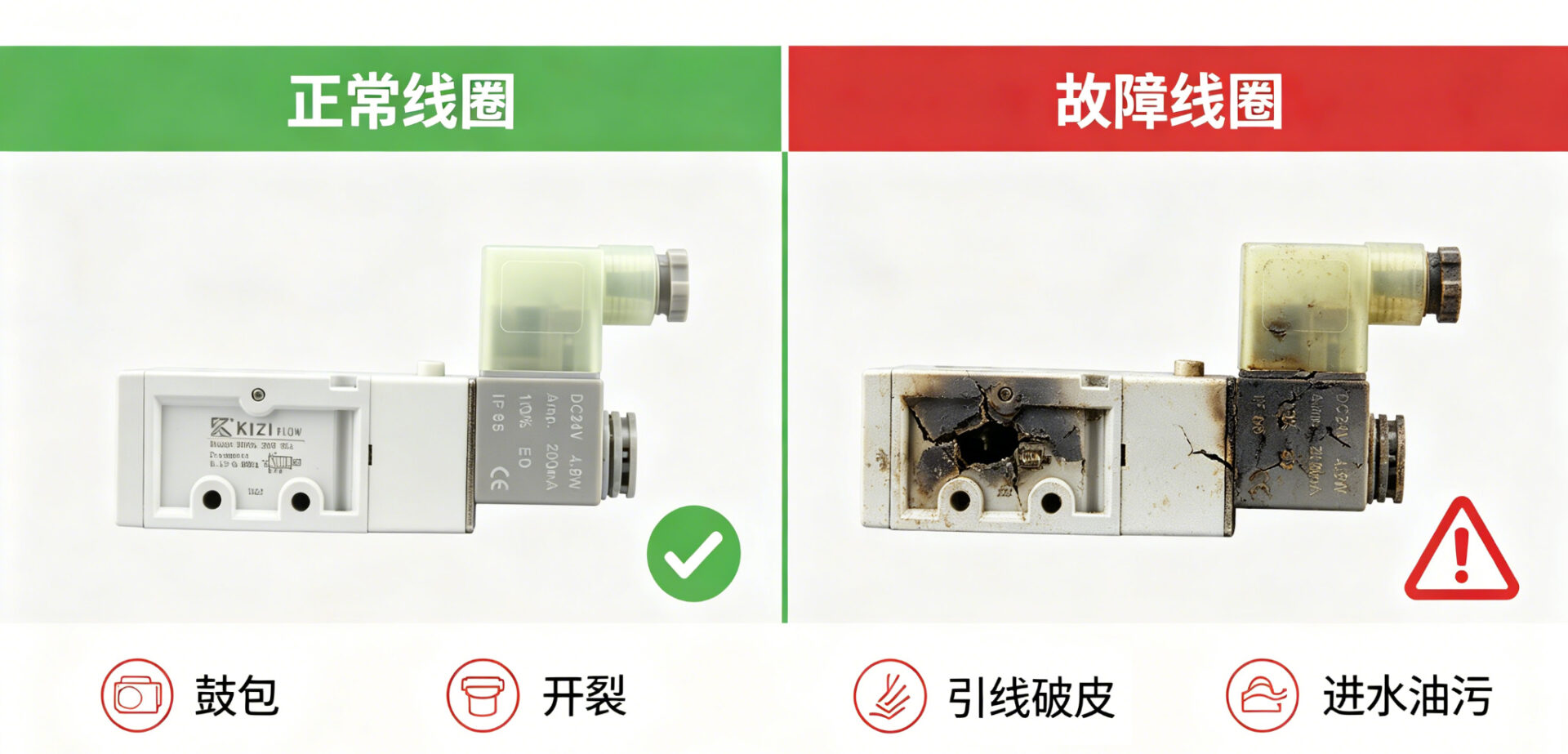

1. 外观检查
- 外壳是否变色、鼓包、开裂、焦痕
- 接线端子是否锈蚀、松动、烧蚀
- 是否有异味（绝缘材料过热分解气味）
- 密封件是否老化（IP等级下降，易进水）

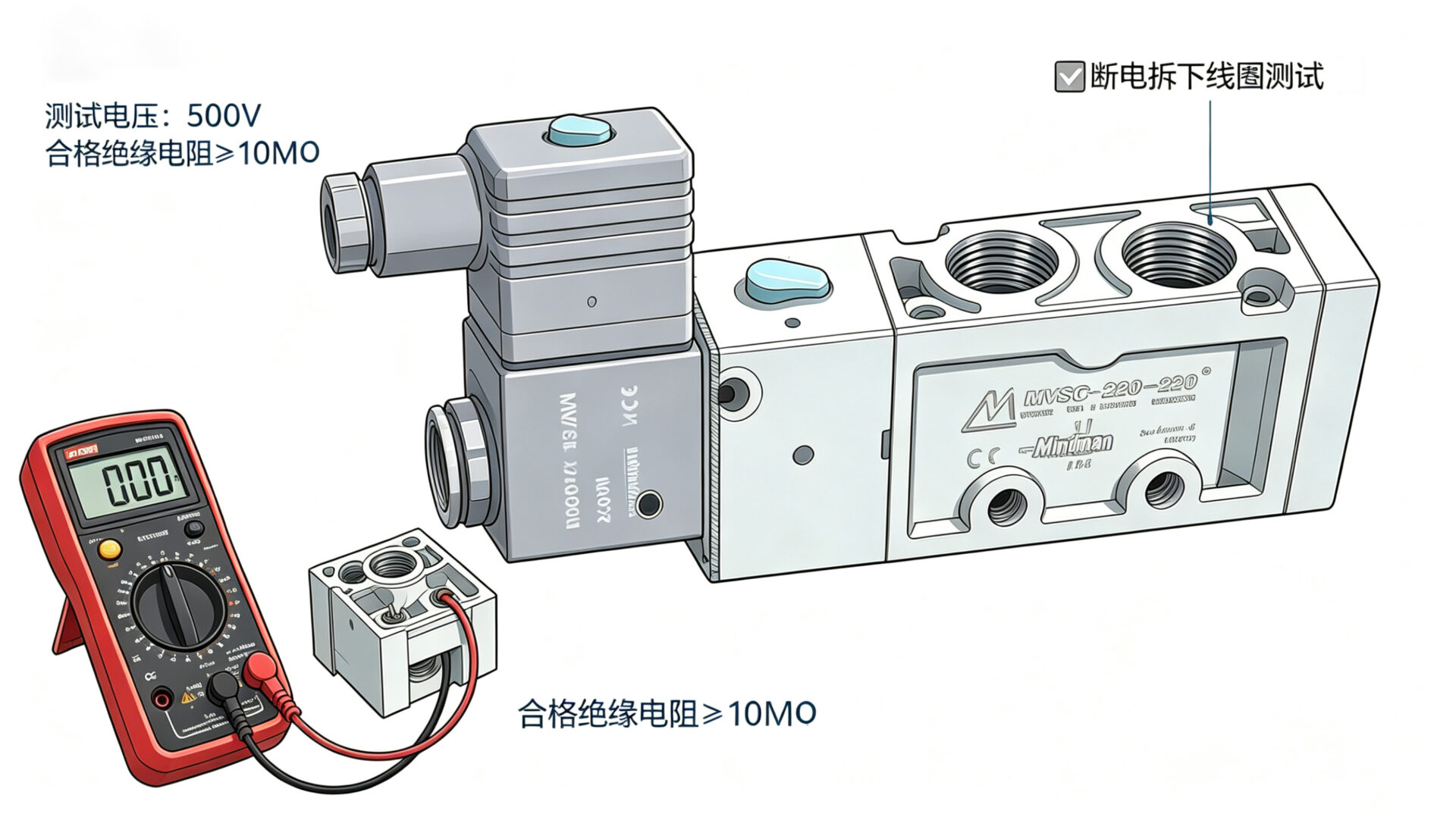

2. 绝缘电阻测试（关键！）
- 使用500V 兆欧表（Megger） 测量线圈引线与金属外壳之间的绝缘电阻。
合格标准：
- 新线圈：>100 MΩ
- 可接受下限：≥10 MΩ（干燥环境）
- <1 MΩ：存在严重受潮或绝缘破损，应更换。
（注意：测试前务必断电并拆下线圈，避免PLC或其他电路干扰。）
3. 直流电阻测量
用万用表测量线圈阻值（Ω），与标称值（见铭牌或手册）对比。
偏差超过 ±10% 可能说明：
- 匝间短路（阻值偏低）
- 断路或接触不良（阻值无穷大）
示例：24V DC 线圈典型阻值为 20～200 Ω（具体看功率）。
4. 工作状态观察
- 通电后是否吸合有力、无嗡嗡声？
- 是否出现间歇性失灵（热态失效）？
- 线圈表面温度是否异常（>80°C 需警惕）？
四、延长线圈寿命的维护建议
| 措施 | 说明 |
| 选用合适电压等级 | 避免“24V线圈接28V”等超压使用 |
| 加装浪涌抑制器 | 减少断电时反电动势对绝缘的冲击（尤其DC线圈） |
| 保证散热空间 | 避免密集安装，留出空气流通间隙 |
| 防护等级匹配环境 | 潮湿环境选 IP65 以上，带防冷凝设计 |
| 避免连续通电 | 如工艺允许，采用“脉冲保持”或节能模块 |
| 定期清洁 | 清除油污、粉尘，防止散热不良 |

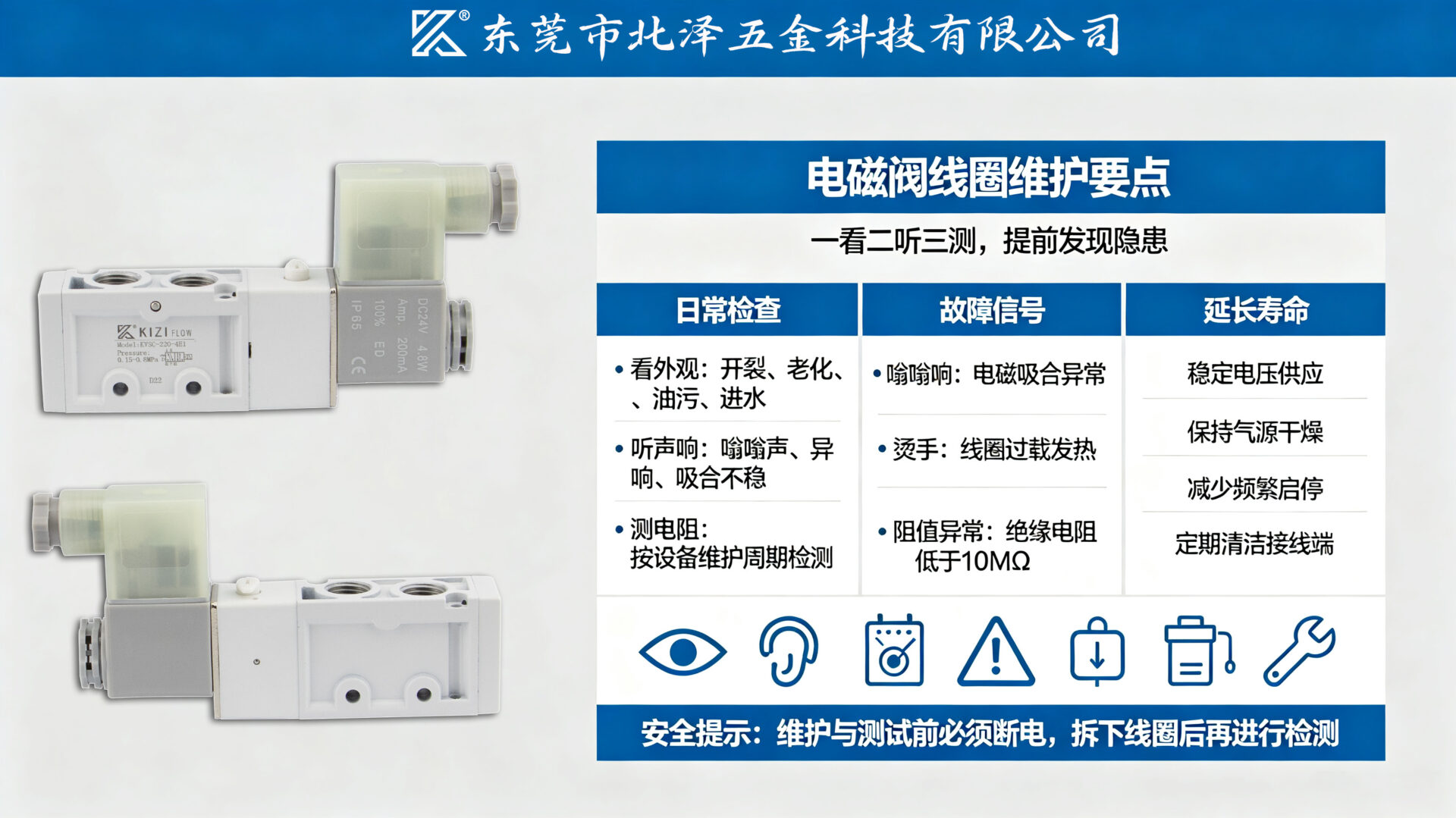

五、内容提炼
1.电磁阀线圈必须定期检查，普通每月看，恶劣半月查。
2.判断好坏三招：看外观、听声音、摸温度、测电阻。
3.烫手、嗡嗡响、阻值异常、间歇性失灵 = 寿命到头，立即换。
4.正常用 3~5 年，恶劣 1~2 年，闲置受潮易直接报废。
5.烧线圈大多不是寿命到了，是电压错、阀芯卡、进水。
维护须知
电磁阀线圈是设备稳定运行的关键部分，定期检查和维护是保障其正常工作的必要手段。
通过观察电流、电压、温度、电阻等指标，可以判断线圈是否健康，及时更换或维修，延长使用寿命。
线圈维护不仅关乎设备性能，更关乎生产安全与成本控制。 在日常工作中，养成良好的维护习惯，是每一位操作人员应尽的责任。
