电磁阀响应时间：电压带来的影响分析
在工业自动化和智能制造领域，电磁阀是控制流体流量的核心组件之一。而电磁阀的响应时间，则是衡量其性能的重要指标之一。
简单来说，它指的是电磁阀在接收到控制信号后，能够快速完成开关动作所需的时间。
这个时间不仅关系到系统的运行效率，还直接影响到设备的稳定性和可靠性。
电磁阀从接收到控制信号（通电或断电）到完成动作（阀芯完全切换或流体状态稳定），核心是电磁力驱动阀芯位移并稳定流体状态的过程。
根据应用场景和测试标准，响应时间通常分为两种：通电响应时间（从通电到阀芯完全开启）和断电响应时间（从断电到阀芯完全关闭），一般以流体压力达到目标值的90%（开启）或降至10%（关闭）的时间为衡量标准。
一、电磁阀的响应时间指什么？
工程上一般分两个：开启响应时间、关闭响应时间，合起来常统称响应时间。

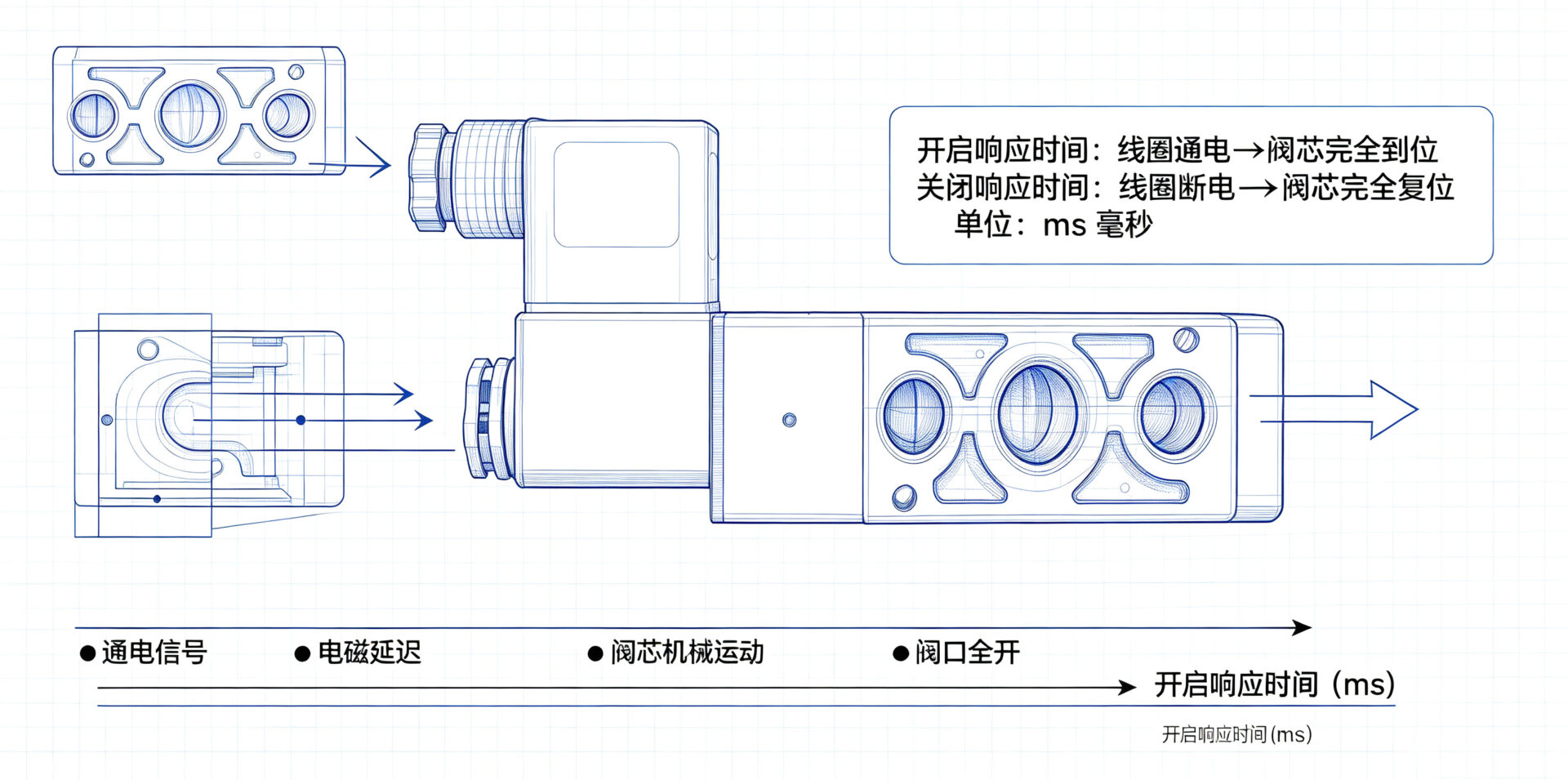

1. 开启响应时间（典型定义）
从 线圈通电瞬间 → 到 阀芯完全到位、阀口完全打开/切换到位、流体开始正常流通 的总时间。

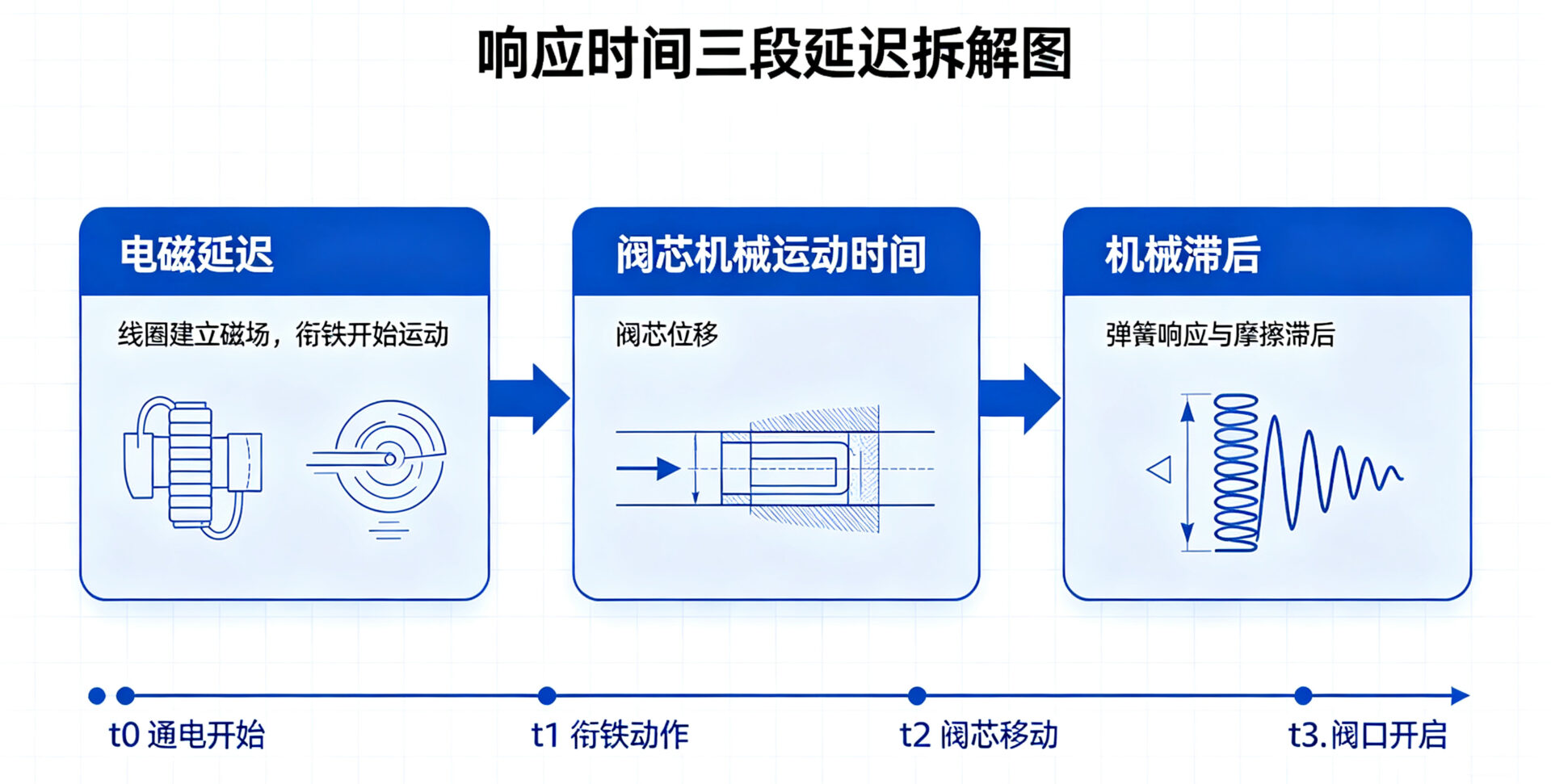

包含三段延迟：
- 线圈磁路建立、衔铁开始运动的电磁延迟
- 阀芯机械运动时间
- 密封、弹簧、流体压力带来的机械滞后
2. 关闭响应时间
从 线圈断电瞬间 → 到 阀芯完全复位、阀口完全关闭 的总时间。
- 行业常见单位：ms（毫秒）
- 普通电磁阀：10～50ms
- 高频/微型电磁阀：可到 2～10ms
二、线圈电压波动会影响响应时间吗？
（一）会，而且影响非常直接、明显。
线圈电压的稳定性直接影响电磁阀的响应速度。线圈电压波动大，可能导致电磁阀的电磁力发生变化，进而影响其吸合或释放的力度和速度。
例如，当电压波动超过一定范围时，电磁阀的开关动作可能会变得迟缓，甚至出现误动作，从而降低系统的控制精度。
（二）电压波动对响应时间的影响机制
电磁力不足导致动作延迟：
电磁阀的核心是通过线圈通电产生磁场，驱动阀芯克服弹簧力和流体阻力。电压波动会直接影响线圈电流的大小和上升速度：
1. 电压偏低（欠压）
- 电磁吸力变小、建立磁场更慢
- 阀芯启动更慢、运动速度变慢
- 开启响应时间明显变长
- 极端欠压：阀芯吸合不到位、半开、甚至不动作（卡滞）
2. 电压偏高（过压）
- 吸力更强、磁场建立更快
- 开启响应会变短（更快打开）
- 但代价：线圈发热加剧、绝缘老化、寿命大幅下降，甚至烧毁

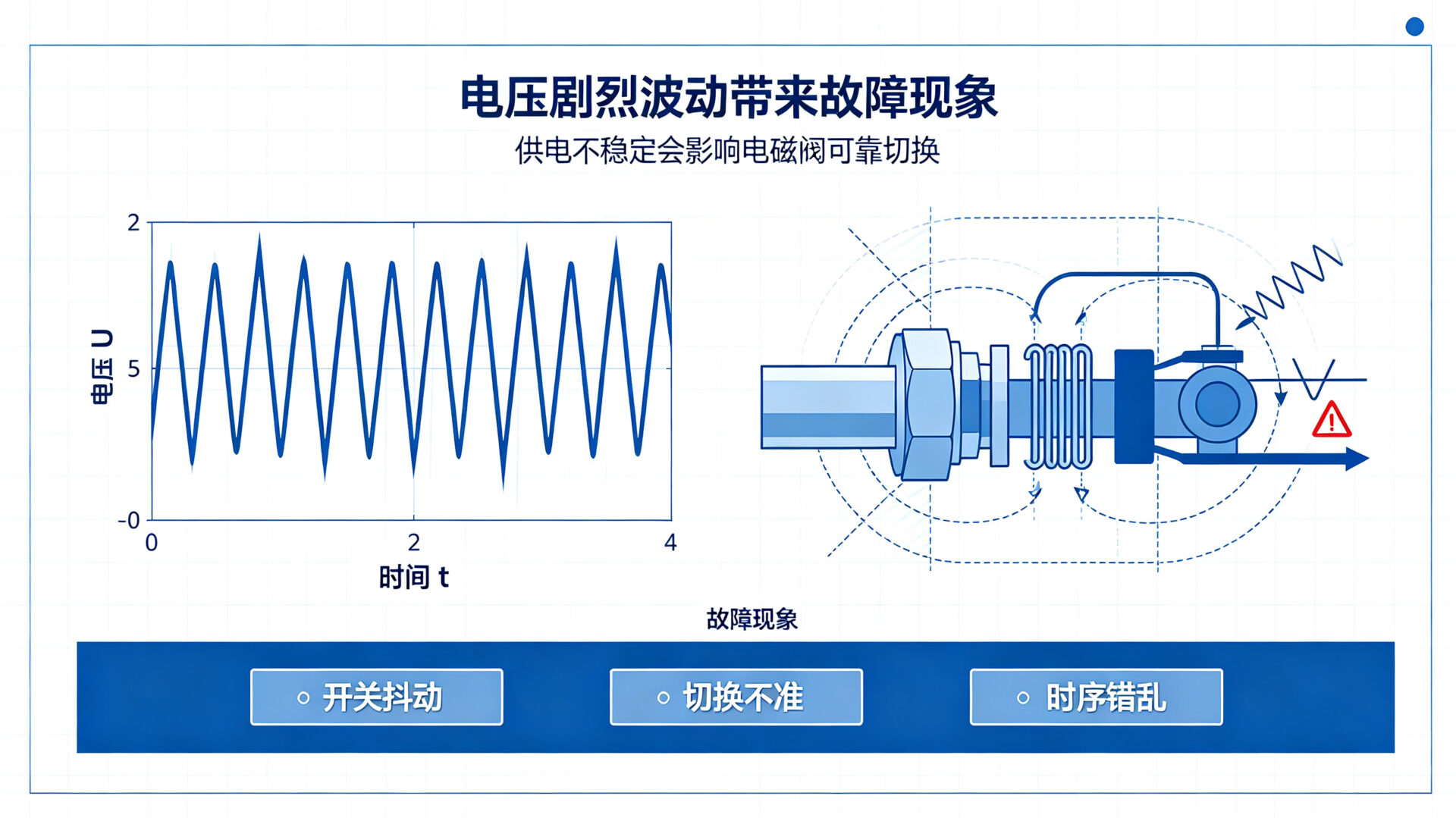

3. 电压不稳/波动大
- 响应时间不稳定，忽快忽慢
- 阀芯动作不一致，容易出现：
- 开关抖动
- 切换不准
- 控制时序错乱（尤其气动/液压高速控制）

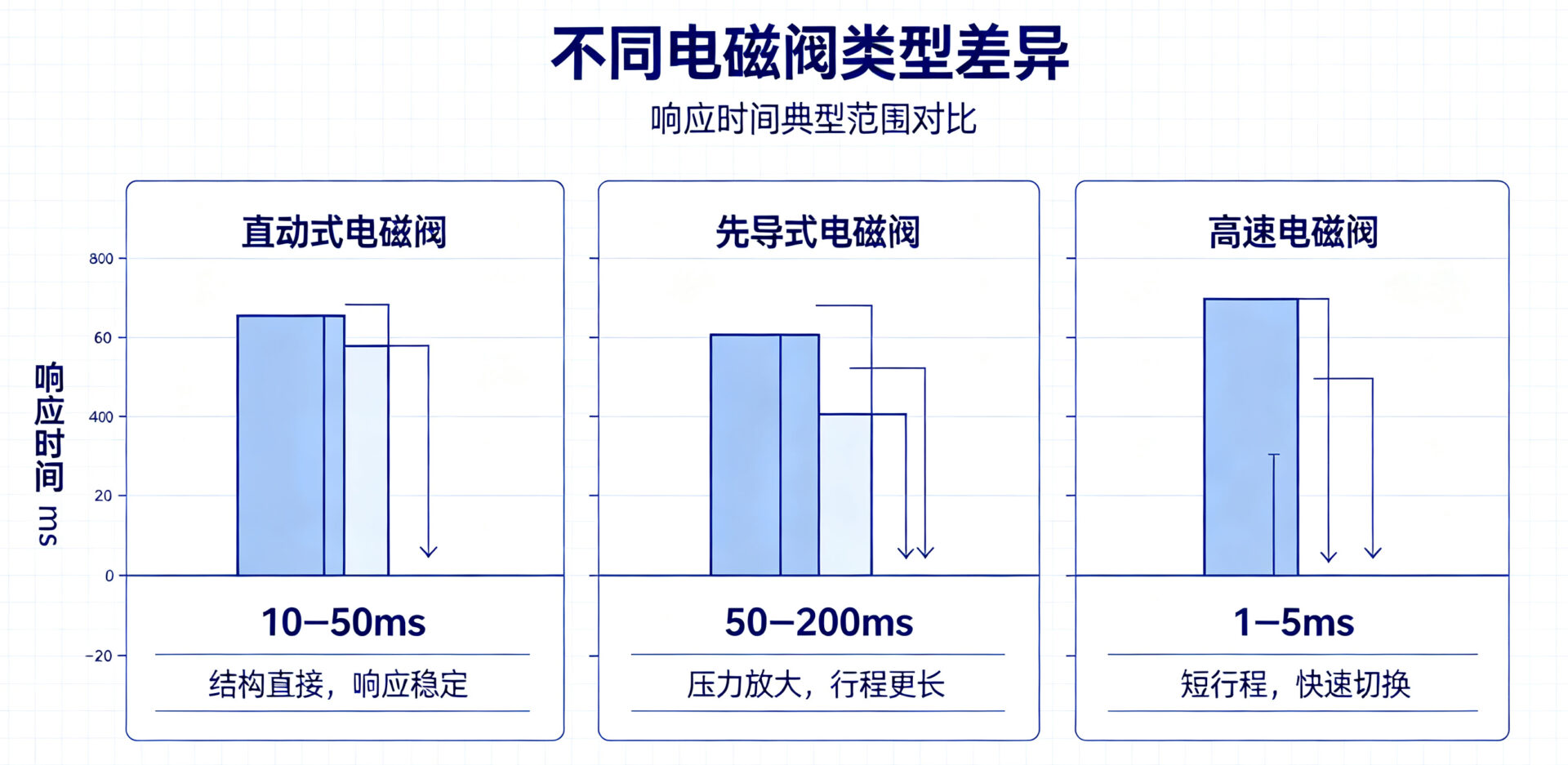

（三）不同电磁阀类型的响应时间差异
根据结构和驱动方式，电磁阀的响应时间差异较大：
- 直动式电磁阀：响应时间较快，通常在10-50ms之间（如KOGANEI SM5101-DC24V-L的响应时间约为15ms）。
- 先导式电磁阀：响应时间较慢，一般在50-200ms之间，因为需要先通过先导阀改变压力差，再驱动主阀芯动作。
- 高速电磁阀：用于燃油喷射等精密场合，响应时间可低至1-5ms，但对电压稳定性要求极高。

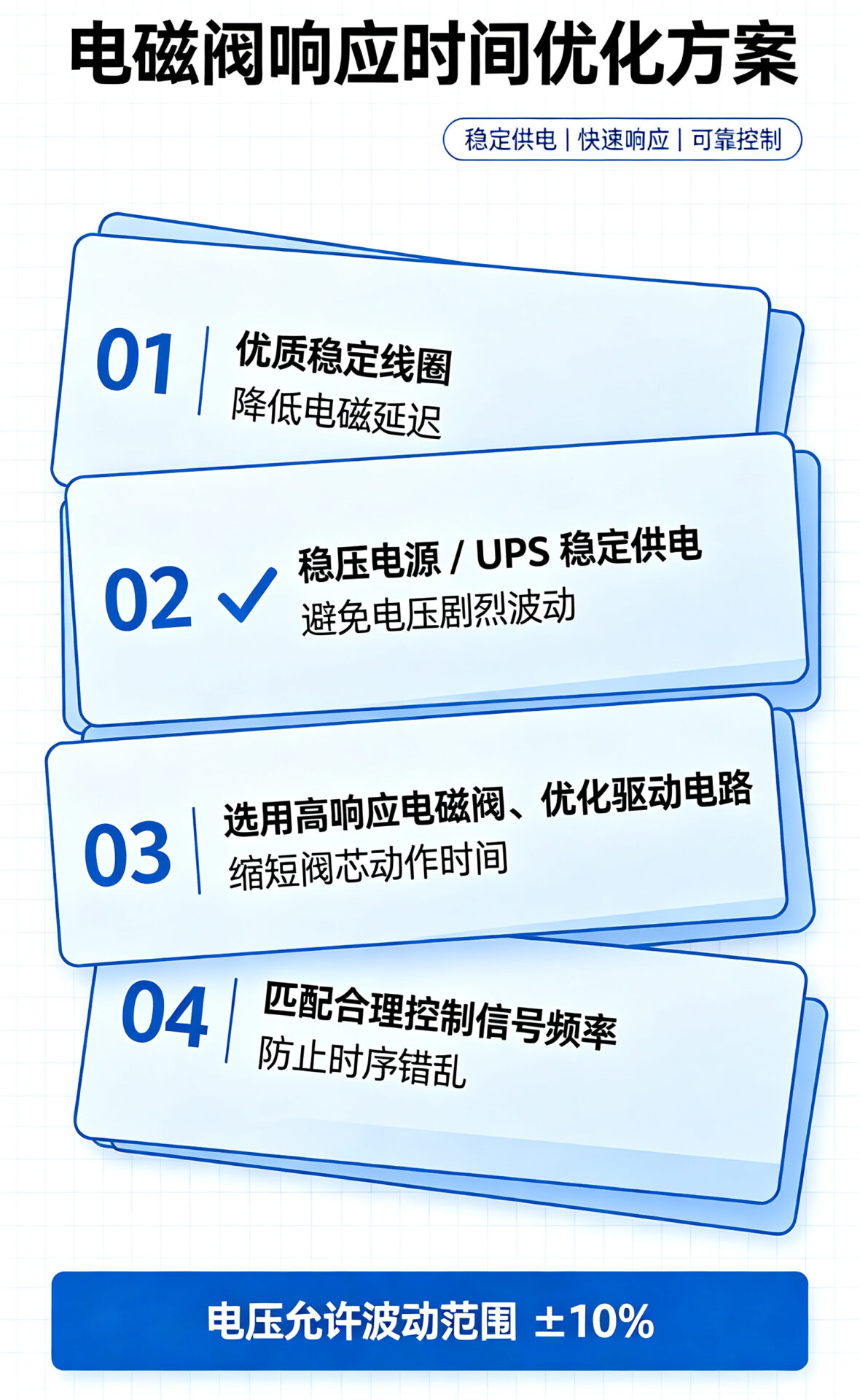

三、如何优化电磁阀的响应时间？
为了提升电磁阀的响应时间，可以从以下几个方面入手：
1.选择高质量的线圈：确保线圈具有良好的稳定性和耐压能力。
2.稳定电源供应：使用稳压器或UPS（不间断电源），以保证线圈电压的稳定。
3.优化电磁阀设计：如采用高响应度的电磁阀，或使用更高效的驱动电路，以提升整体性能。
4.合理设置控制信号：确保控制信号的频率和强度适合电磁阀的响应能力。
四、内容简练
响应时间 = 通电/断电 → 阀芯完全动作到位 的时间
电压越低 → 开启越慢，响应时间越长
电压越高 → 开启越快，但线圈易过热损坏
电压波动 → 响应不稳定、控制精度变差
划重点
电磁阀的响应时间是衡量其性能的关键指标之一，而线圈电压波动则是影响响应时间的重要因素。
我们应重视线圈电压的稳定性，以确保电磁阀能够快速、准确地响应控制信号，从而提升整个系统的运行效率和可靠性。
在实际应用中，应确保供给电磁阀线圈的电压在其额定电压的允许波动范围内（通常为±10%），我们可以通过稳压电源、合理布线和定期维护，可以有效减小电压波动对响应时间的影响，以保证响应时间稳定、动作可靠，并延长使用寿命。
