阀门研磨工艺标准｜故障检修、维护保养实用建议

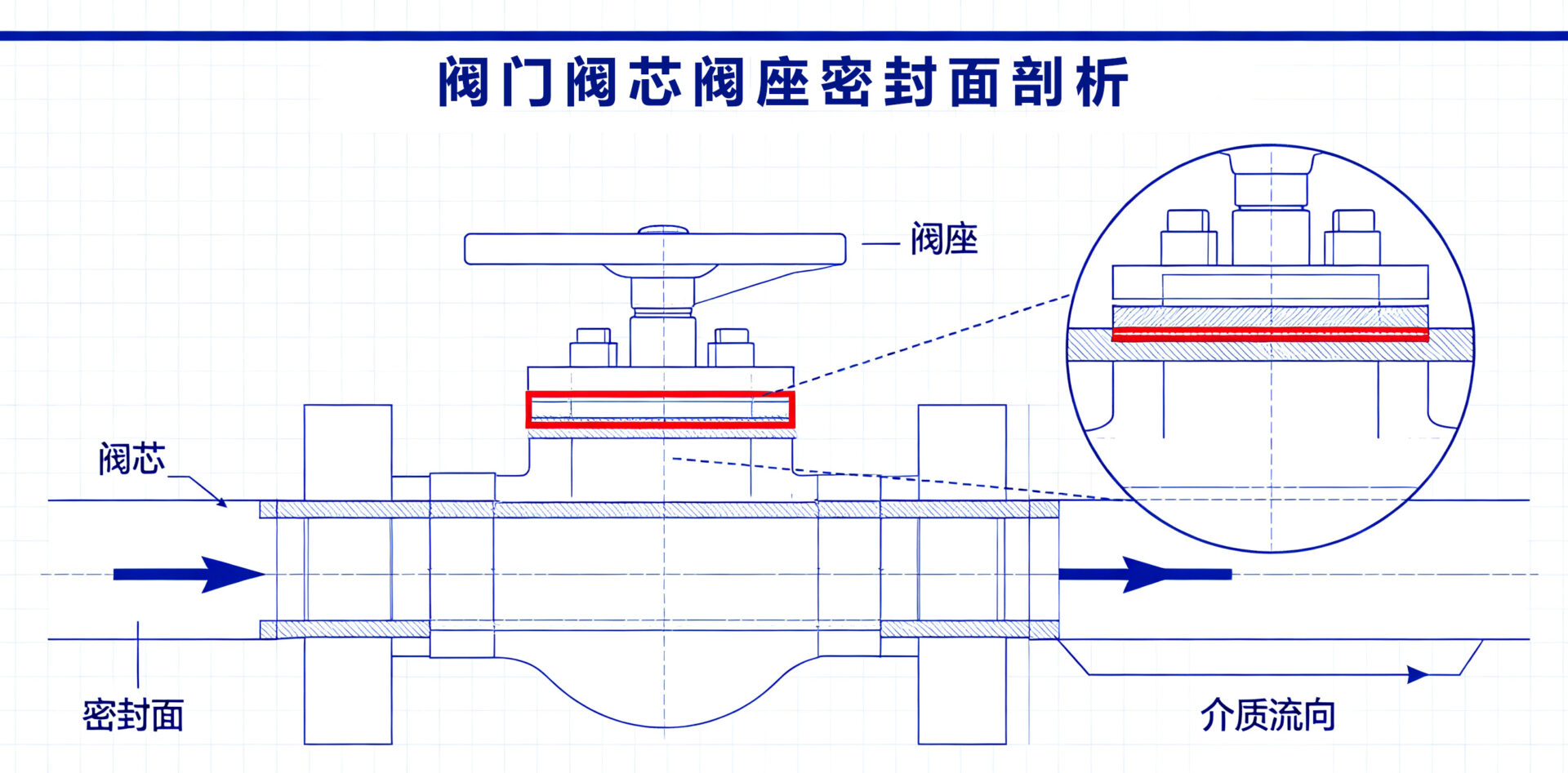

在工业自动化和流体控制中，阀门是不可或缺的核心部件。而阀门的阀芯和阀座，作为密封和调节的关键部位，其性能直接影响到系统的稳定性和使用寿命。

阀门的阀芯与阀座是否需要定期研磨，取决于阀门类型、使用工况、密封形式，并非所有阀门都要定期研磨；研磨有明确的外观、密封、尺寸标准，不能盲目打磨，但在某些关键或高密封要求的场合，研磨是维护密封性能的重要手段。

---

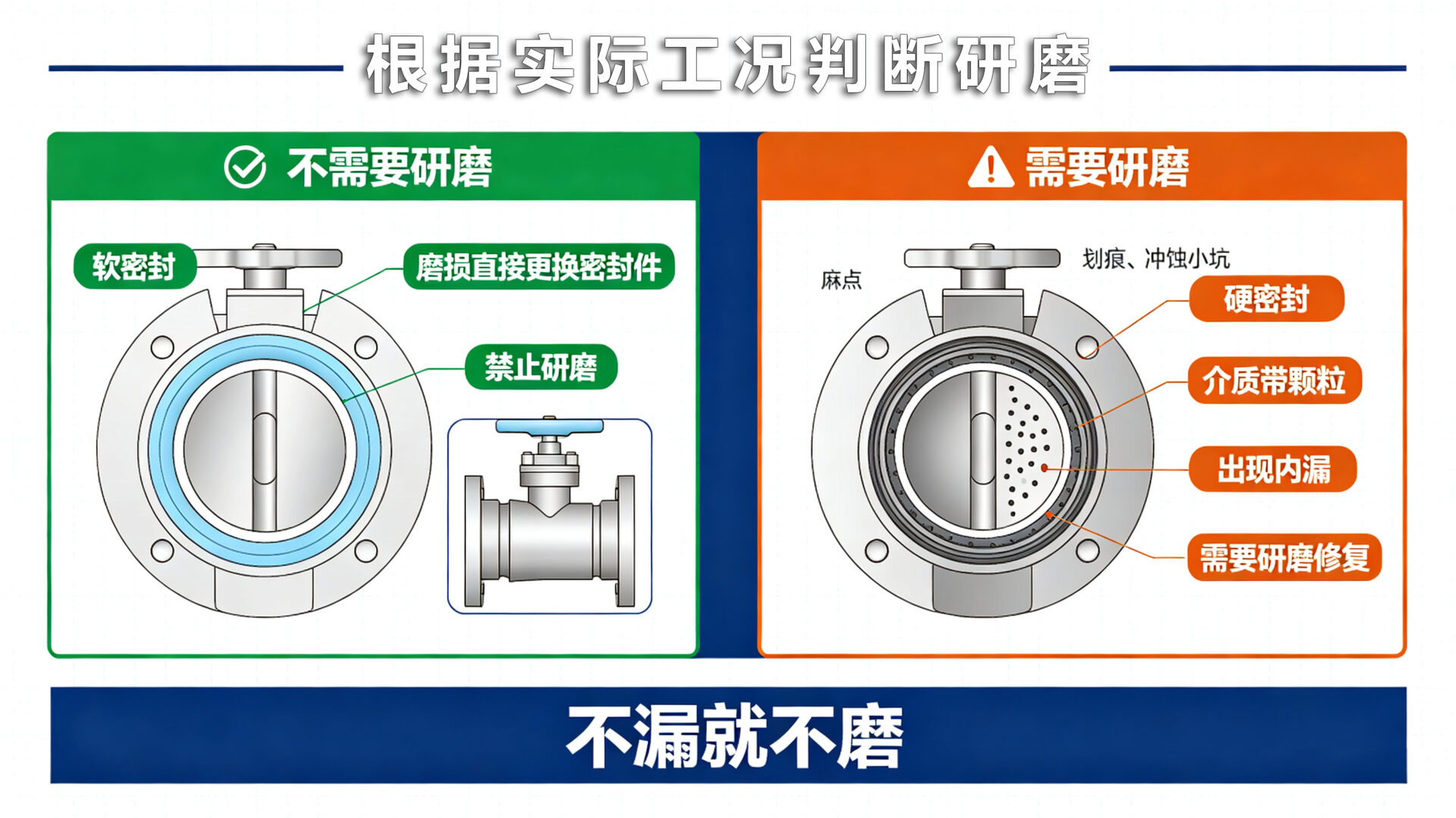

一、先判断

1. 不需要定期研磨的情况

• 软密封阀门（橡胶、PTFE、尼龙等非金属密封）：严禁研磨，磨损直接更换密封件。
• 硬密封但工况干净、压差小、开关频率低：只在泄漏超标时检修，不做定期研磨。
• 精密调节阀、伺服阀：通常更换阀内件，不现场研磨。
• 一次性或低要求场合使用的阀门（如普通水系统中的球阀、蝶阀）。
• 全焊接或不可拆卸结构的阀门。

2. 需要定期/按需研磨的情况

• 硬密封闸阀、截止阀、止回阀、球阀（金属硬密封）。
• 介质含颗粒、冲刷腐蚀强、高温高压、频繁启闭。
• 出现内漏超标（保压不合格、听得到气流/液流声）。
• 密封面出现：麻点、划痕、冲蚀坑、偏磨、氧化起皮。

通用原则：以密封试验结果为准，不漏就不磨；出现可修复损伤才研磨。

---

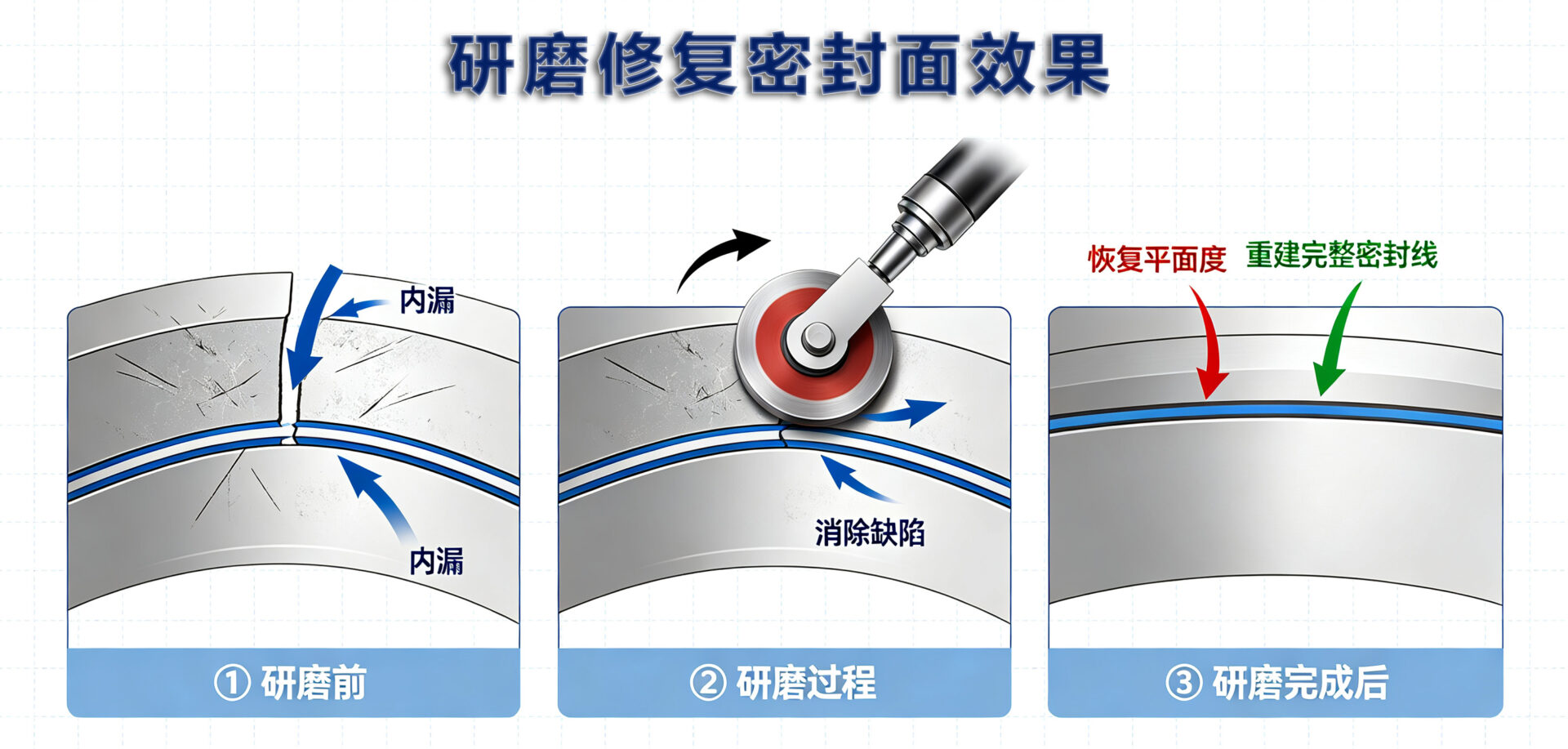

二、研磨目的

研磨的核心目标是恢复密封面的平整度、光洁度和贴合度，使其达到设计密封要求。

• 修复密封面几何形状（保证同心、平整、锥度正确）。
• 消除划痕、凹坑、点蚀，恢复连续密封线。
• 提高表面光洁度，降低密封比压要求。

---

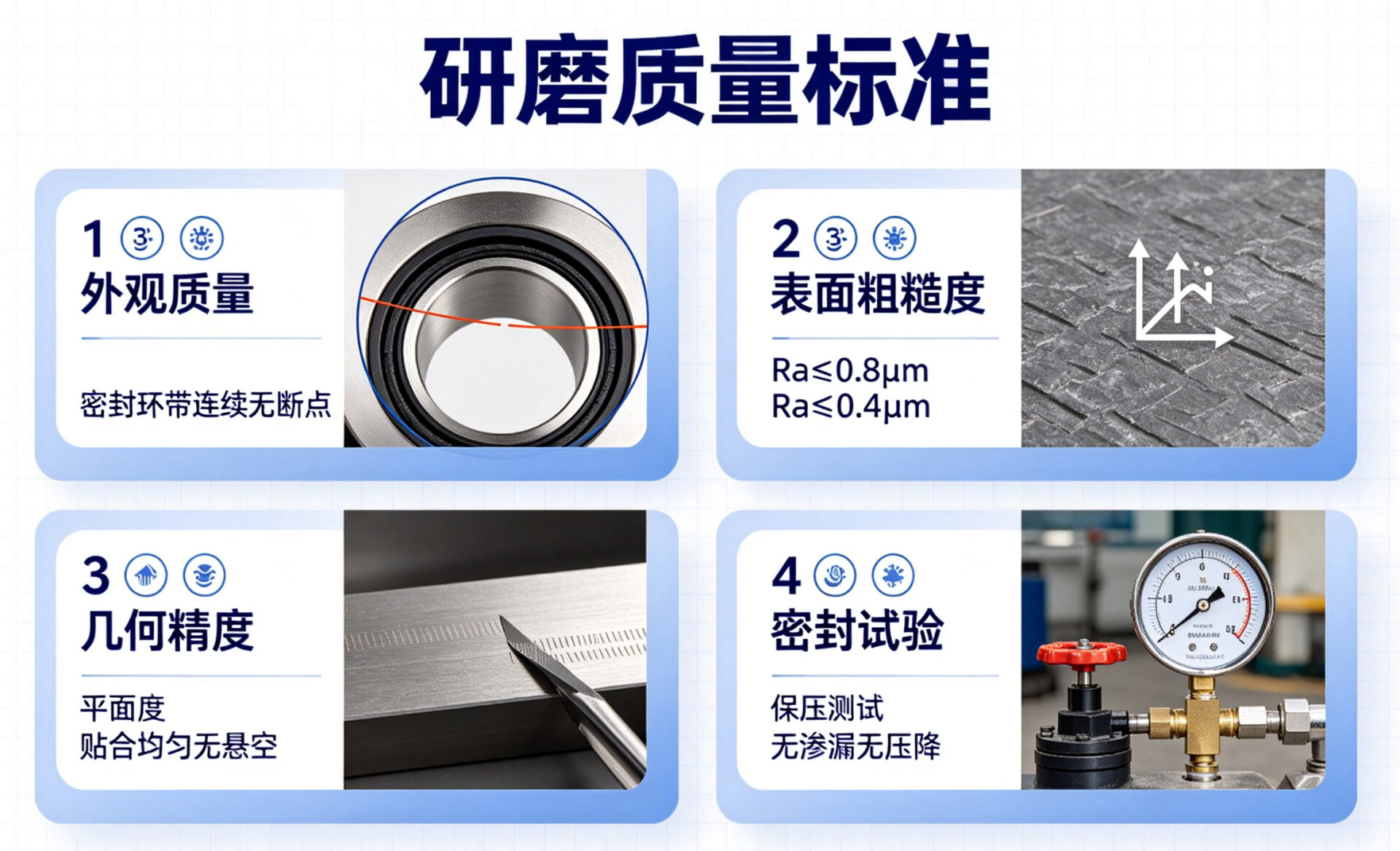

三、基本标准（通用工业阀门）

（一）外观与表面质量标准

1.密封环带连续、无断点，无可见沟槽、气孔、疏松。

2.轻微麻点/划痕允许存在，但不能贯穿密封线。

3.表面粗糙度：

• 一般硬密封：Ra ≤ 0.8 μm
• 高压/关键密封：Ra ≤ 0.4 μm

4.不允许过磨、偏磨、倒角异常，密封面宽度保持设计值。

（二）几何形状标准

1. 平面密封（闸阀）：平面度 ≤ 0.01~0.02 mm（视口径）。
2. 锥面/球面密封（截止阀、止回阀）：与阀芯配对贴合均匀，无局部悬空。
3. 同轴度、角度与原设计一致，避免“磨变形”导致关不严。

（三）密封性能标准（最核心）

研磨后必须做密封试验，达到对应等级：

• 液体介质：保压 5–10 min，无可见渗漏、无压降。
• 气体介质：保压 3–5 min，气泡法/压降法无泄漏。
• 按设计/规范：满足 ANSI B16.104 / API 598 / GB/T 13927 对应密封等级。

（四）材料与厚度限制

1.堆焊硬质合金（司太立等）：不能磨掉合金层，只修表面。

2.密封面减薄量不超过设计厚度的10%，过薄会导致强度不足、热变形。

（五）不同阀门类型的特殊标准

阀门类型	粗研磨要求	精研磨要求
安全阀	锥形密封面胎具角度需与阀杆锥度一致	密封面粗糙度Ra 0.1μm以上，贴合度90%
高压阀门	粗研用320-500目研磨膏	精研用900-1200目研磨膏
核电站阀门	需在无尘室进行，精度达0.001毫米	密封面需达到镜面效果

---

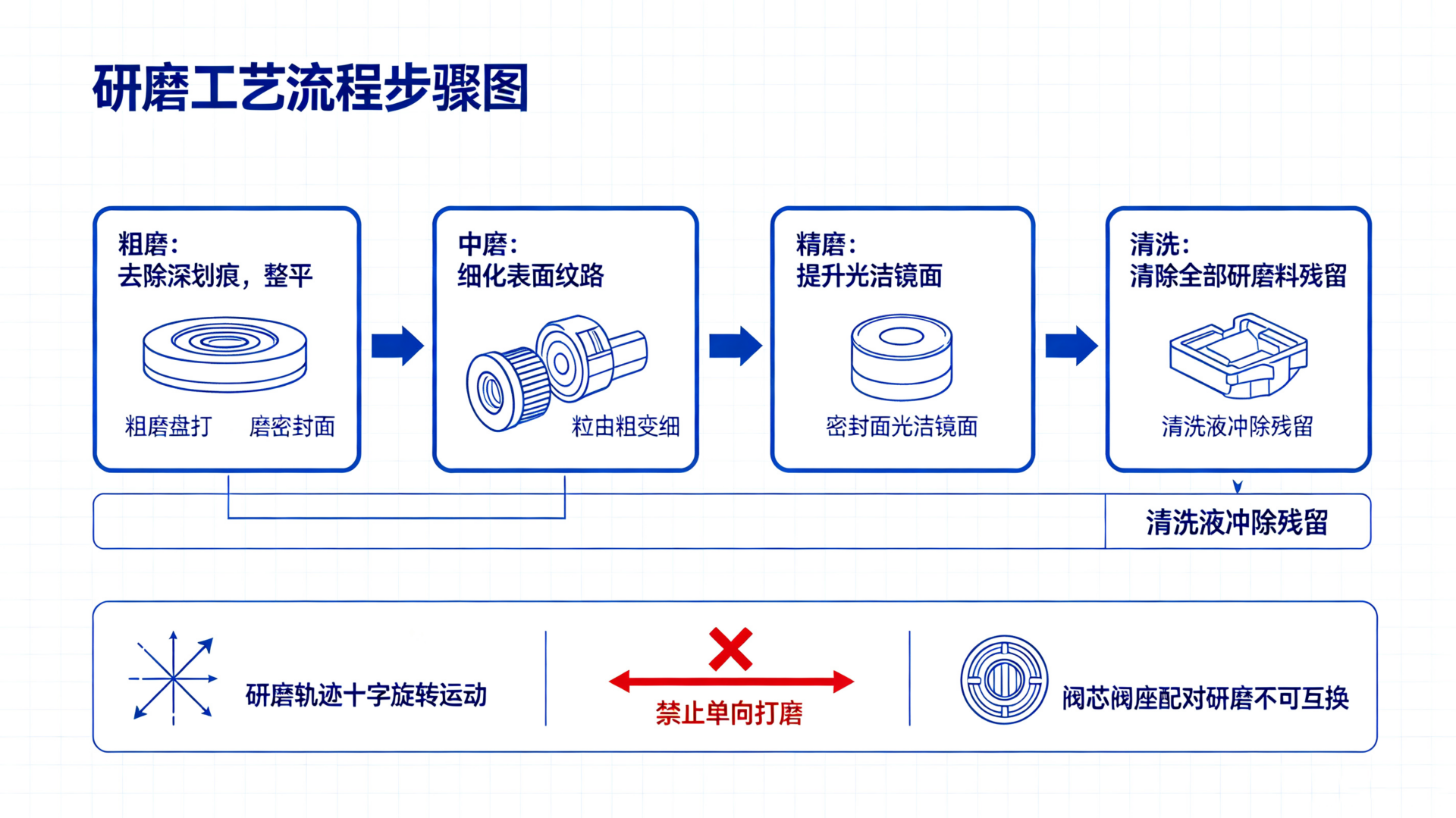

四、研磨工艺简要规范

1. 粗磨 → 中磨 → 精磨

• 粗磨：金刚砂/碳化硅，去深划痕、整平。
• 中磨：细化纹路。
• 精磨：氧化铝/氧化铬，提光洁度。
• 最后煤油/机油洗净，严禁磨料残留。

2. 操作要点

• 保持旋转+十字轨迹，避免局部偏磨。
• 压力均匀，轻压多转，不暴力重压。
• 阀芯与阀座配对研磨，不可互换混配。

---

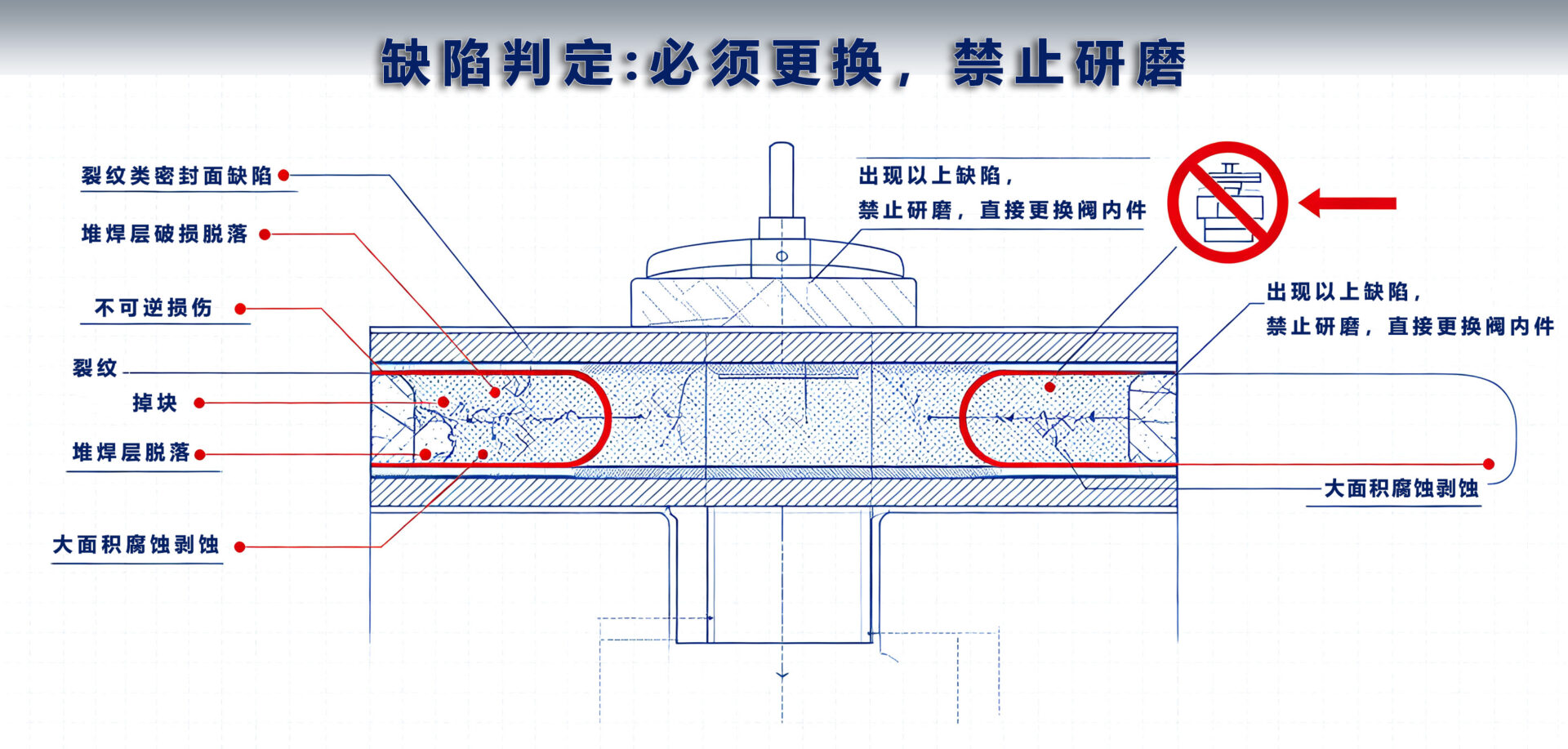

五、哪些情况不能研磨，必须更换

收藏备查

1.软密封不研磨，硬密封按需研磨，不漏就不磨。

2.标准三句话：

• 外观连续无贯通缺陷
• 光洁度与平面度达标
• 试压无泄漏

3.过磨会削弱密封面寿命，宁少磨不多磨。

密封性是阀门性能的核心指标之一。研磨不仅影响阀芯与阀座的配合精度，还直接影响密封效果。

一个密封良好的阀门，能够有效防止介质泄漏，同时保证系统的稳定运行。

在工业生产中，阀门的维护与保养是不可忽视的重要环节。只有坚持科学管理，才能实现设备的高效运行和长期稳定。

气动机床的稳定运行，离不开靠谱的气动配件！关注北泽五金，get 气动机床管路搭建、元件适配的实用干货，生产效率直接拉满！
