工业自动化为什么离不开阀门？阀门在工业系统的核心作用

阀门是工业系统中至关重要的一环，它控制着流体的流动，确保设备安全、高效运行。

然而，当阀门出现卡滞现象时，不仅会影响生产流程，还可能引发安全隐患。

阀门阀芯卡滞、手动操作费力，确实常见于介质杂质堵塞或阀芯锈蚀，但还可能涉及其他因素。

要准确判断原因，需结合工况、介质性质、阀门类型、使用时间及环境等综合分析。

---

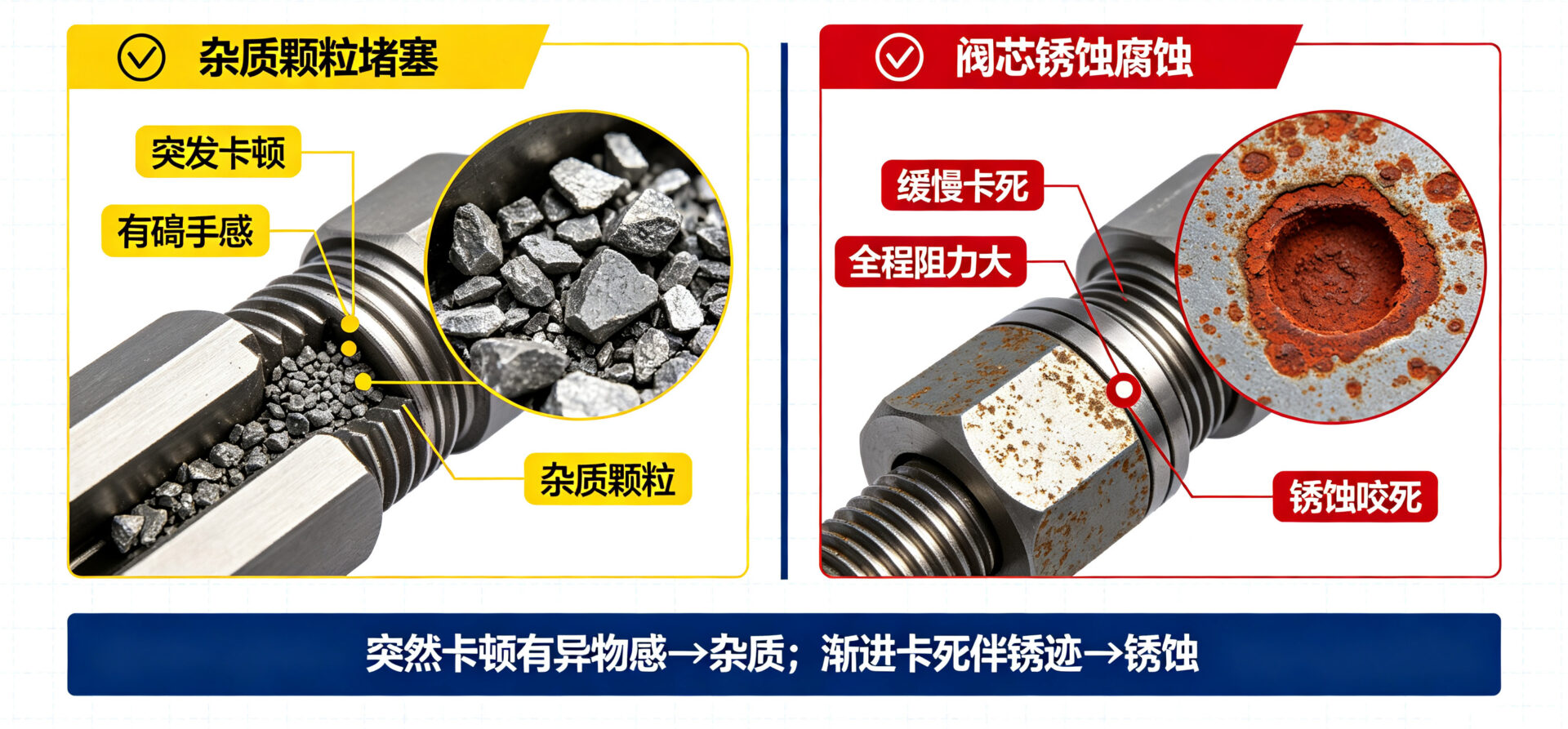

一、初步判断：杂质堵塞 vs 锈蚀

特征	杂质/颗粒堵塞	阀芯锈蚀（腐蚀）
发生速度	可能突然发生（如滤网破损后）	通常缓慢发展（数月/年）
介质类型	含固体颗粒、焊渣、氧化皮、结焦物等	水、湿气、含氯/硫介质、冷凝水存在

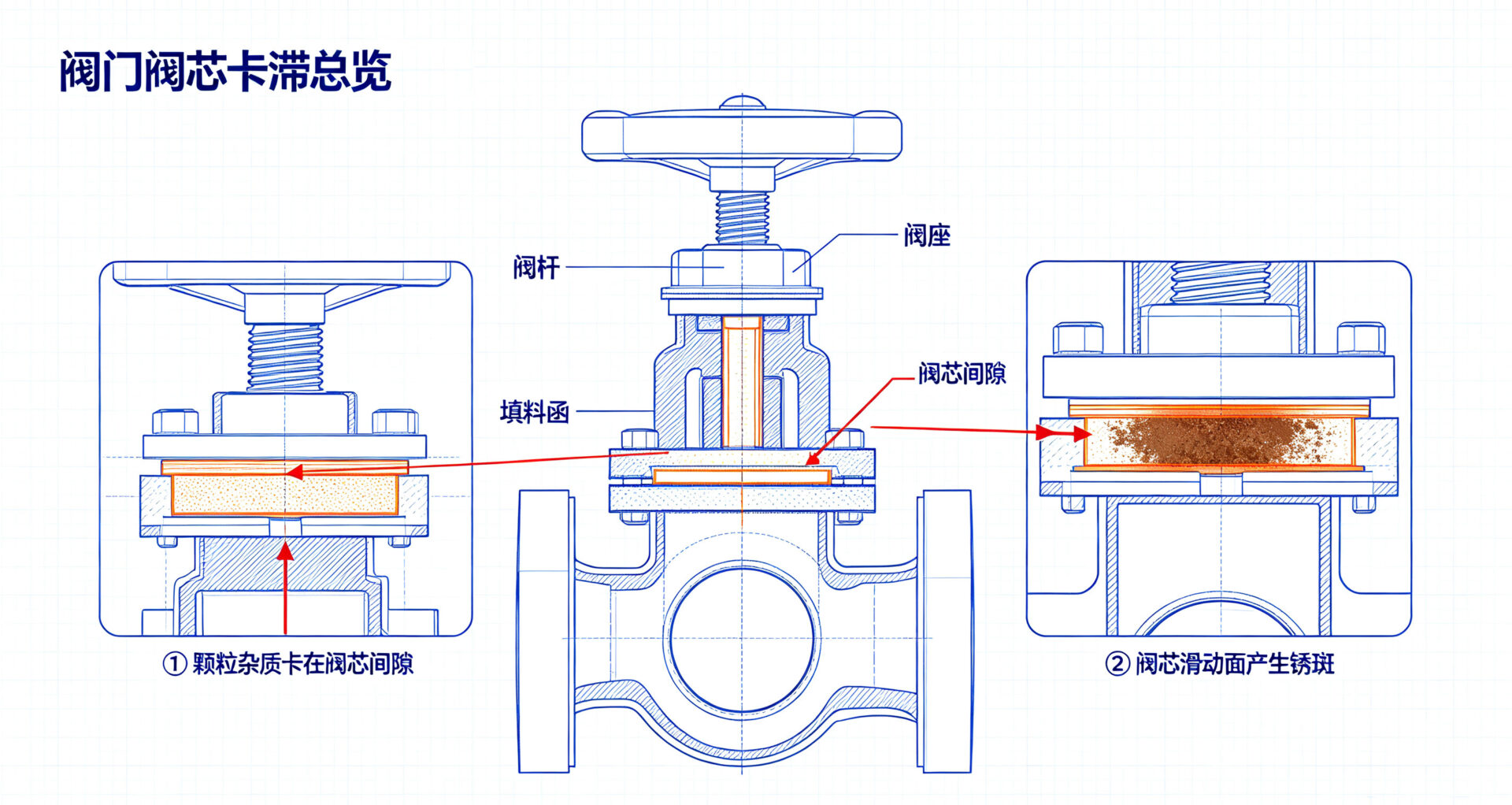

卡滞位置	多在阀芯配合间隙、节流口、导向槽	整个滑动面均匀“咬死”，尤其静置后更严重
手动操作手感	有“硌手感”、局部卡点、偶尔能活动	均匀阻力大，像“生锈螺丝”般涩滞，甚至完全不动
拆解后现象	可见黑色油泥、金属屑、纤维、结垢	表面红褐色锈斑、点蚀坑、镀层剥落
润滑状态	润滑油被污染变黑	润滑脂干涸、乳化或完全缺失

---

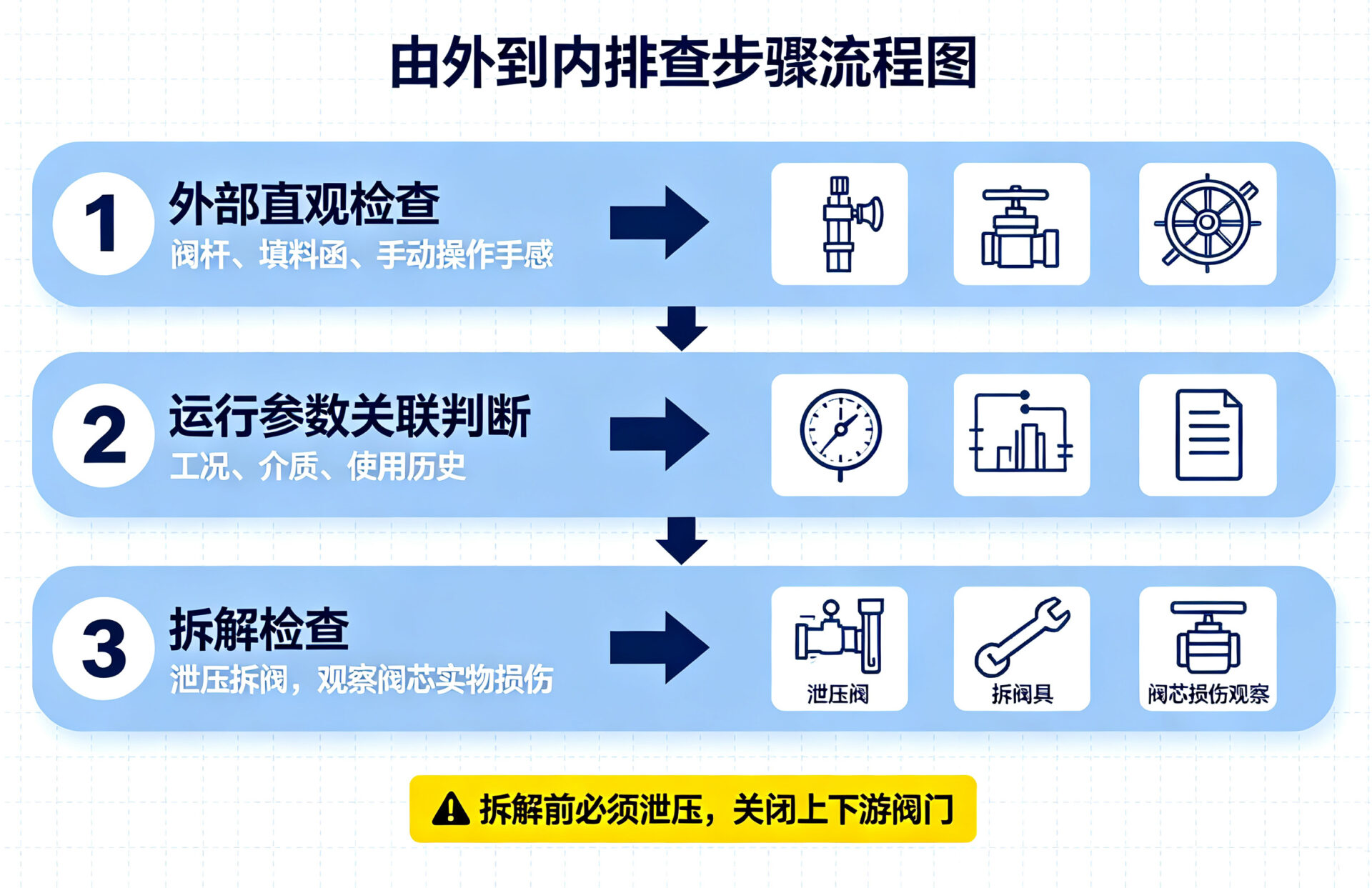

二、系统排查步骤（由外到内，先易后难）

1. 第一步：外部直观检查

阀杆与填料函：

• 观察阀杆是否歪斜、表面有无锈迹或油污结块（锈蚀/杂质堵塞的直接线索）
• 若填料函处渗漏（如水滴、油污），可能导致泥沙进入，同时加速阀杆锈蚀。

操作手感：

• 尝试手动启闭阀门，若阻力突然增大（如某一位置“卡住”），更可能是杂质堵塞
• 若全程阻力均匀增大（如“越拧越紧”），且伴随金属摩擦声，更可能是阀芯锈蚀。

2. 第二步：运行参数关联判断

杂质堵塞线索：

• 卡滞发生在反洗、切换工况后（系统压力波动导致杂质进入阀芯）；
• 介质为含颗粒流体（如原水、浆液），或阀门长期未操作（杂质沉积）。

锈蚀线索：

• 阀门长期停用（尤其是潮湿环境），或介质为腐蚀性流体（如海水、酸性水）；
• 阀杆材质为非不锈钢（如碳钢），且未定期润滑。

3. 第三步：拆解检查（针对严重卡滞）

• 拆卸顺序：关闭阀门上下游截止阀→泄压→拆除阀门压盖→取出阀芯/阀座；
• 杂质堵塞验证：阀芯/阀座表面可见颗粒、结晶物（如石英砂、垢层），冲洗后卡滞缓解；
• 锈蚀验证：阀芯/阀杆表面有锈斑、划痕（深度＞0.1mm），或阀芯与阀座因锈蚀“粘连”。

---

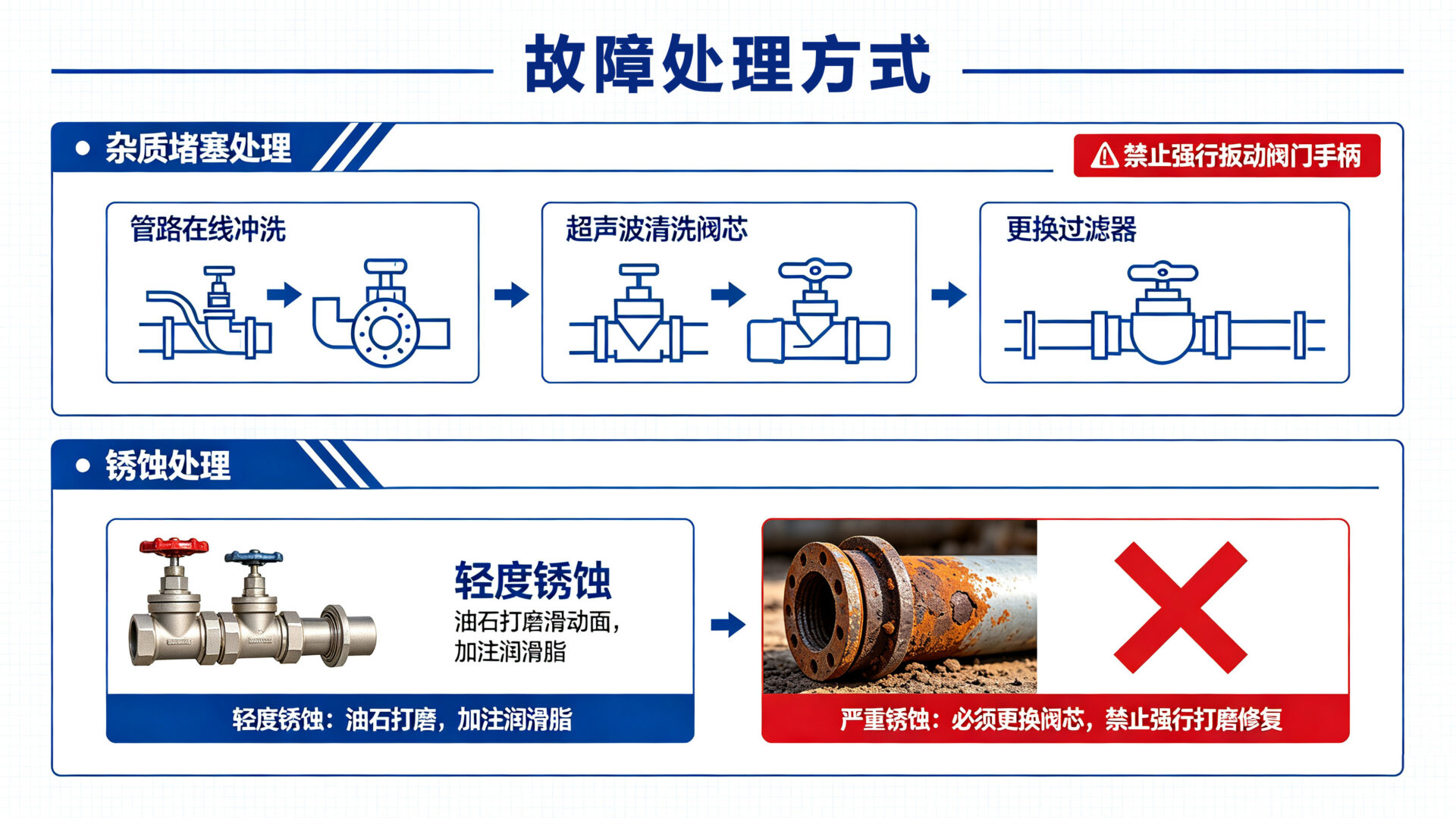

三、处理建议

若怀疑杂质堵塞：

1.在线冲洗（若系统允许）：

• 旁通该阀，提高流速冲洗管路；
• 更换高精度过滤器（如从 25μm 升级到 10μm）。

2.拆解清洗：

• 用煤油、专用清洗剂超声波清洗阀芯/阀套；
• 用通针清理阻尼孔、平衡孔；
• 检查滤网（如有）是否破损。

若确认锈蚀：

1.轻度锈蚀：

• 用细金相砂纸（≥800#）或油石沿轴向轻轻打磨（严禁圆周打磨！）；
• 清洗后涂专用润滑脂。

2.严重锈蚀/划伤：

• 必须更换阀芯或整个阀；修复会破坏配合间隙，导致内泄。

重要提醒：

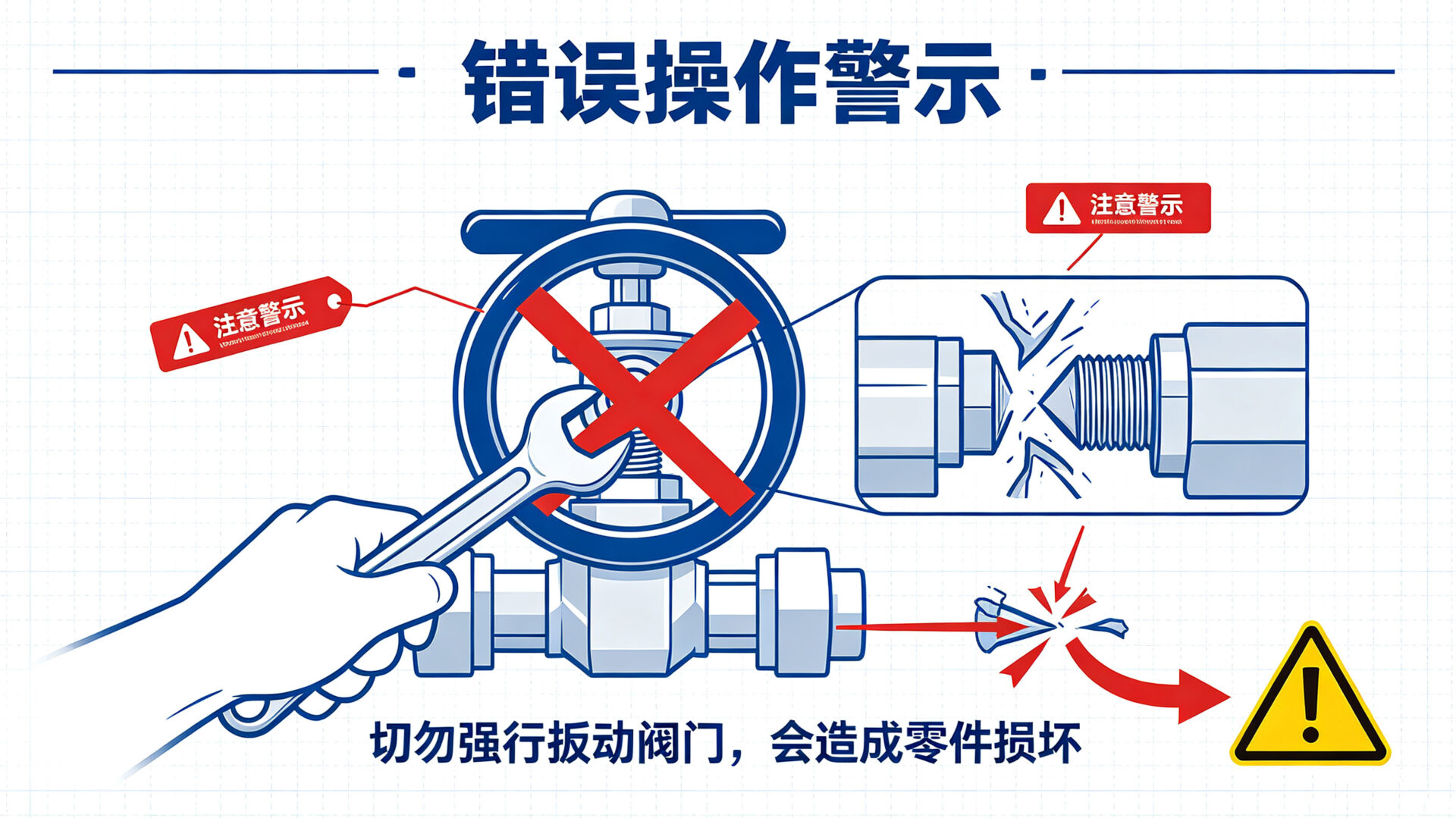

• 切勿强行扳动！可能造成阀芯断裂、螺纹损坏；
• 拆装时注意清洁度，避免二次污染；
• 重新装配时使用原厂推荐润滑剂，并按扭矩要求紧固。

---

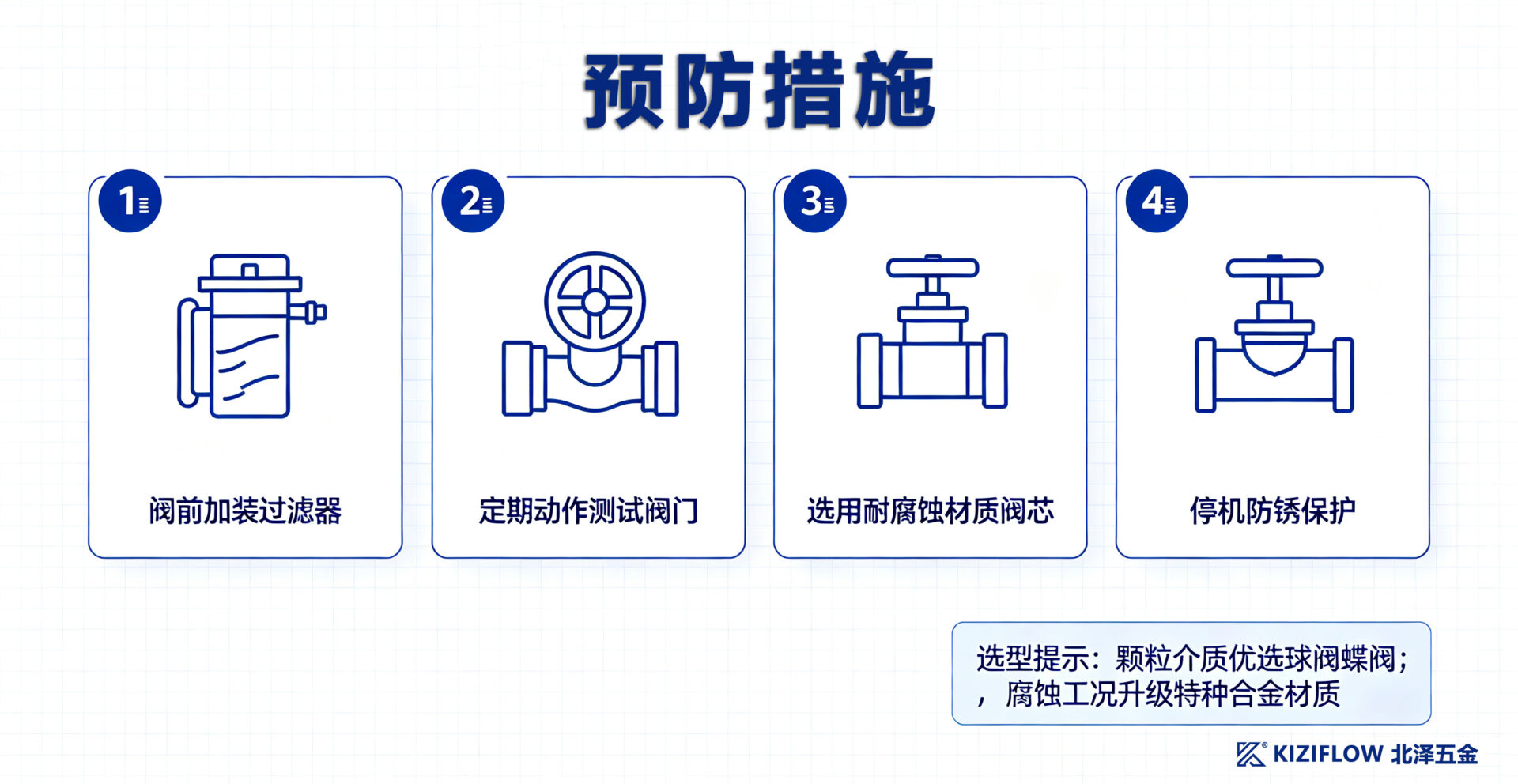

四、预防措施与建议

措施	说明
加装过滤器	在阀前安装β值高的滤芯（如β₁₀ ≥ 75）
定期动作测试	对备用或低频阀，每月手动操作1～2次
选用耐腐蚀材质	如不锈钢阀芯、镀镍/氮化处理
保持系统干燥	使用真空脱水滤油机，控制油中水分 < 100 ppm
停机保护	长期停用时充氮封存或注入防锈油

1.选型适配：

• 含颗粒/易结晶介质：优先选用球阀、蝶阀（流道光滑，不易积垢），避免使用截止阀（节流口易卡杂质）；
• 高腐蚀环境：阀芯材质升级为哈氏合金、蒙乃尔合金（比不锈钢更耐蚀）。

2.安装规范：

• 阀门与管道中心线对齐（偏差≤2mm），避免阀芯受力不均导致卡滞；
• 法兰连接时均匀紧固螺栓，防止阀体变形引发阀芯卡涩。

3.日常维护：

• 定期活动阀门：每周手动启闭1/4圈（尤其长期停用阀门），防止阀芯与阀座粘连
• 水质管理：控制介质浊度（如≤1NTU），减少颗粒杂质进入阀门。

快速判断：

突然卡顿有异物感→杂质堵塞；渐进卡死伴锈迹→阀芯锈蚀。

优先处理逻辑：

• 先尝试外部清理、润滑（如冲洗阀杆、松填料压盖），无效再拆解检查；
• 若为杂质堵塞，重点在过滤与定期冲洗；若为锈蚀，核心是材质升级与防锈润滑。

阀门阀芯卡滞是一个常见但可预防的问题，了解其原因并采取相应措施，是保障设备稳定运行的关键。

无论是介质杂质还是阀芯锈蚀，都需引起重视。在日常维护中，细心观察、科学判断、及时处理，才能确保阀门的高效运行。
