阀门选型看不懂 Cv 值？搞懂流量系数不买错阀

阀门在工业自动化系统中扮演着至关重要的角色，它不仅控制流体的开关，还影响系统的流量、压力和效率。

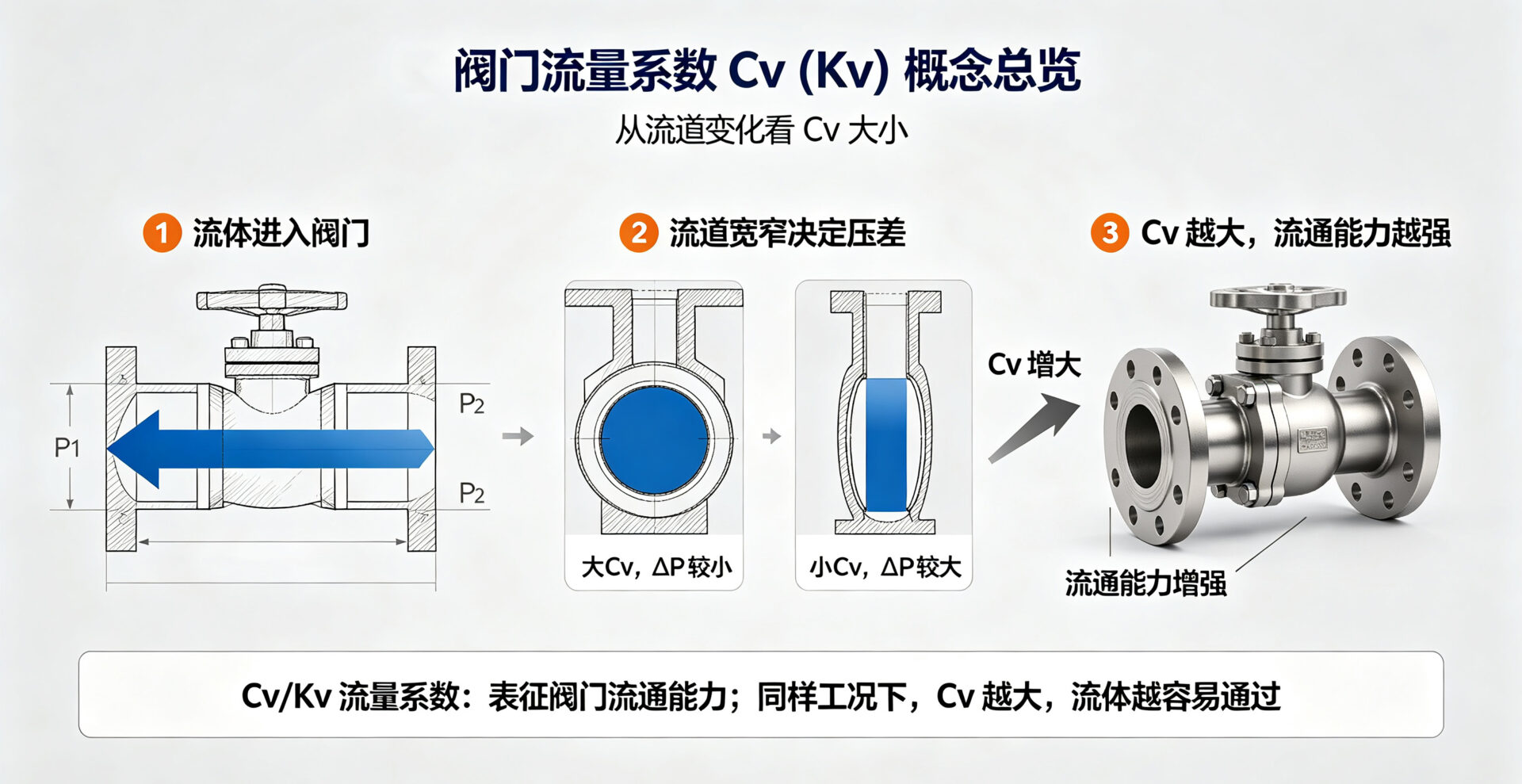

其中，流量系数（Cv 值） 是衡量阀门流通能力的关键参数，用于量化在特定压差下流体通过阀门的能力。

在液压、气动系统中，流量系数（Cv值）直接决定阀门在特定工况下的流量大小，是阀门选型的关键依据。

---

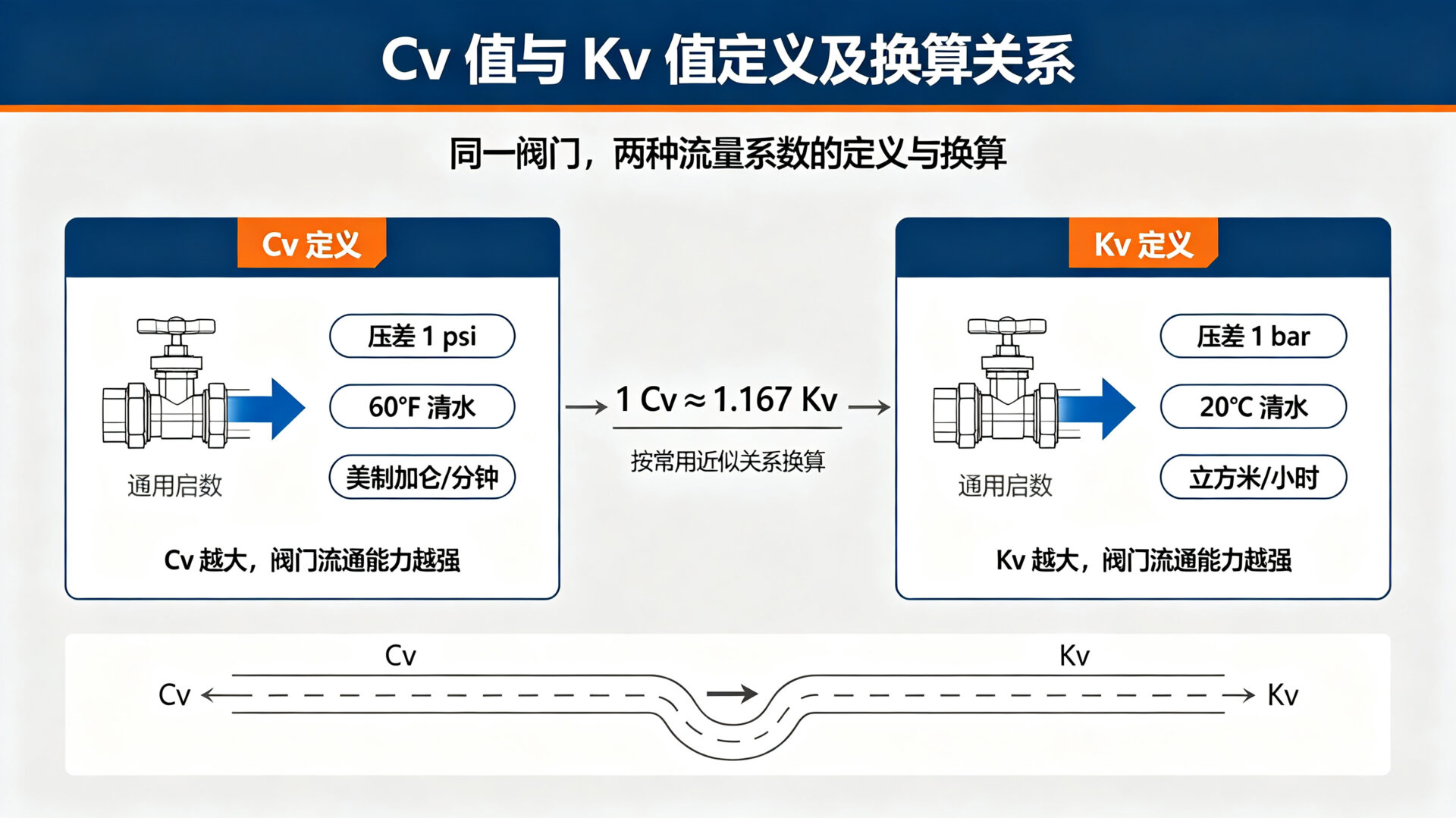

一、阀门流量系数（Cv值）的定义

Cv值的标准定义为：当阀门两端压差为1磅/英寸²（约7kPa），介质为60°F（15.6℃）的清水时，每分钟通过阀门的流体体积（以美制加仑计）。例如，Cv值为10的阀门，在上述条件下每分钟可通过10美制加仑的水。

换算为工业常用公制单位（便于液压/气动系统计算），衍生出Kv值（我国常用），二者换算关系为：

1Cv ≈ 1.167Kv

Kv值定义：阀门全开时，介质为20℃清水，阀两端压差为1bar时，每小时通过阀门的水的体积（m³）。

通俗理解：Cv/Kv值越大，阀门的流通能力越强，相同压差下通过的流量越多。

---

二、Cv值的计算公式（不同介质适配）

1. 液体介质（如液压油）

适用于液压系统的电磁阀、溢流阀、减压阀等，公式为：

• Q：介质流量（美制加仑/小时，gpm需换算为gph，1 gpm = 60 gph）
• p：介质相对密度（液压油通常取p = 0.85，以水的密度为1）
• Δp：阀门两端压差（psi）

公制（Kv值）公式：

• p：介质流量（m³/h）
• Δp：阀门两端压差（bar）

2. 气体介质（如压缩空气，气动系统）

气体具有可压缩性，公式需考虑压力修正：

• Q：标准状态下气体流量（立方英尺/小时）
• T：介质绝对温度（°R，°R = °F + 459.67）
• P₁：阀前压力（绝对压力，psi）
• P₂：阀后压力（绝对压力，psi）
• K：气体常数（空气 K = 1360）

---

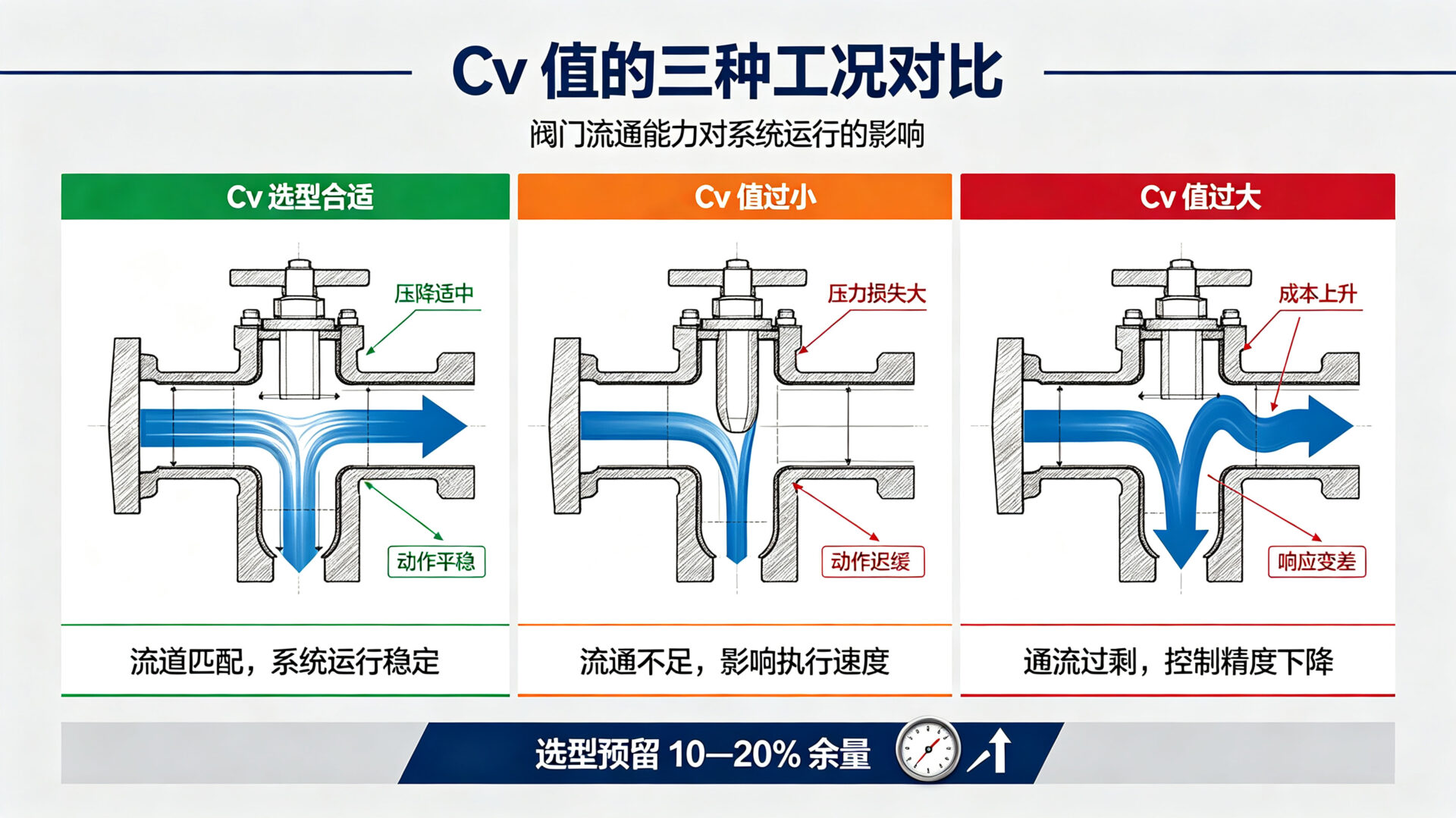

三、为什么 Cv 值重要？

1.Cv 越大 → 阀门通径越大或流道越通畅 → 压损越小

2.Cv 过小 → 阀门成为“瓶颈”，导致：

• 系统压力损失大
• 执行元件动作变慢（如气缸推不动）
• 能耗增加

3.Cv 过大 → 成本高、响应迟钝、控制精度下降

目标：选择 Cv 值略大于系统所需最小值的阀门，留 10%～20% 余量即可。

---

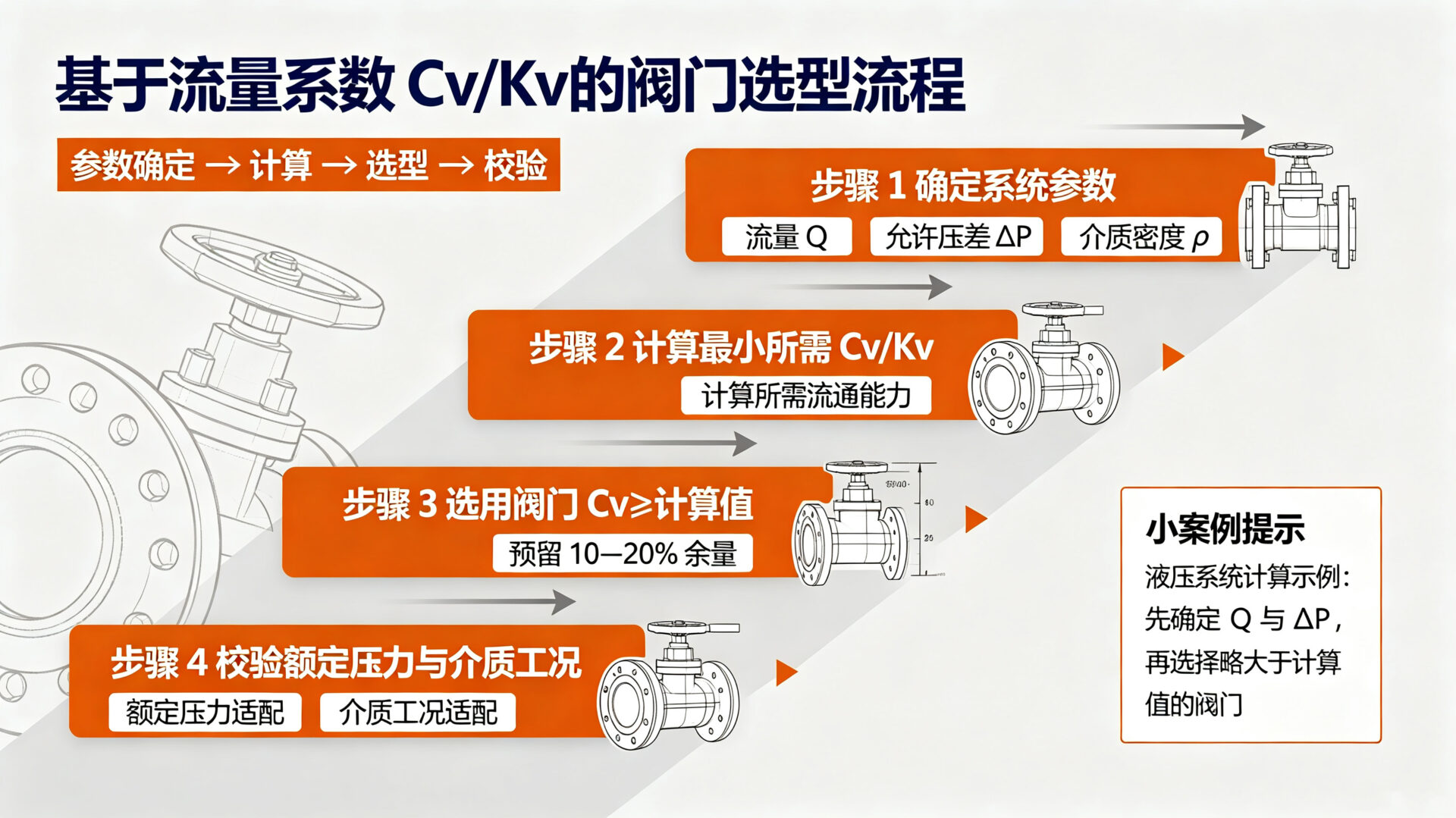

四、根据系统流量选阀门的步骤（以液压系统为例）

步骤1：明确系统核心参数

1.需求流量：执行元件（油缸/液压马达）所需的最大流量（根据执行元件速度计算，如油缸流量 Q= A × v，A 为有效面积, V 为运动速度）。

2.阀门两端允许压差 ΔP：系统允许阀门产生的压力损失（通常液压阀压差不超过1-2bar，避免能耗过高）。

3.介质属性：如液压油的相对密度。

步骤2：计算所需的最小Cv/Kv值

将上述参数代入对应公式，计算出满足流量需求的最小Cv/Kv值。

示例：

某液压系统，需求流量 Q = 0.5m³/h，液压油相对密度 p = 0.85，阀两端允许压差 ΔP = 1 bar，计算Kv值：

换算为Cv值： Cv = 0.46 ÷ 1.167 ≈ 0.4

步骤3：选择阀门的Cv/Kv值

1.所选阀门的额定Cv/Kv值需≥计算出的最小Cv/Kv值，确保在允许压差下能通过足够流量。

2.若系统存在流量波动，建议预留10%-20%的余量，避免阀门长期处于满负荷状态，导致压力损失过大或响应变慢。

步骤4：验证工况适配性

1.若阀门用于高压系统，需确认阀门额定压力≥系统工作压力；

2.气动系统需注意气体温度、湿度对阀门流通能力的影响。

---

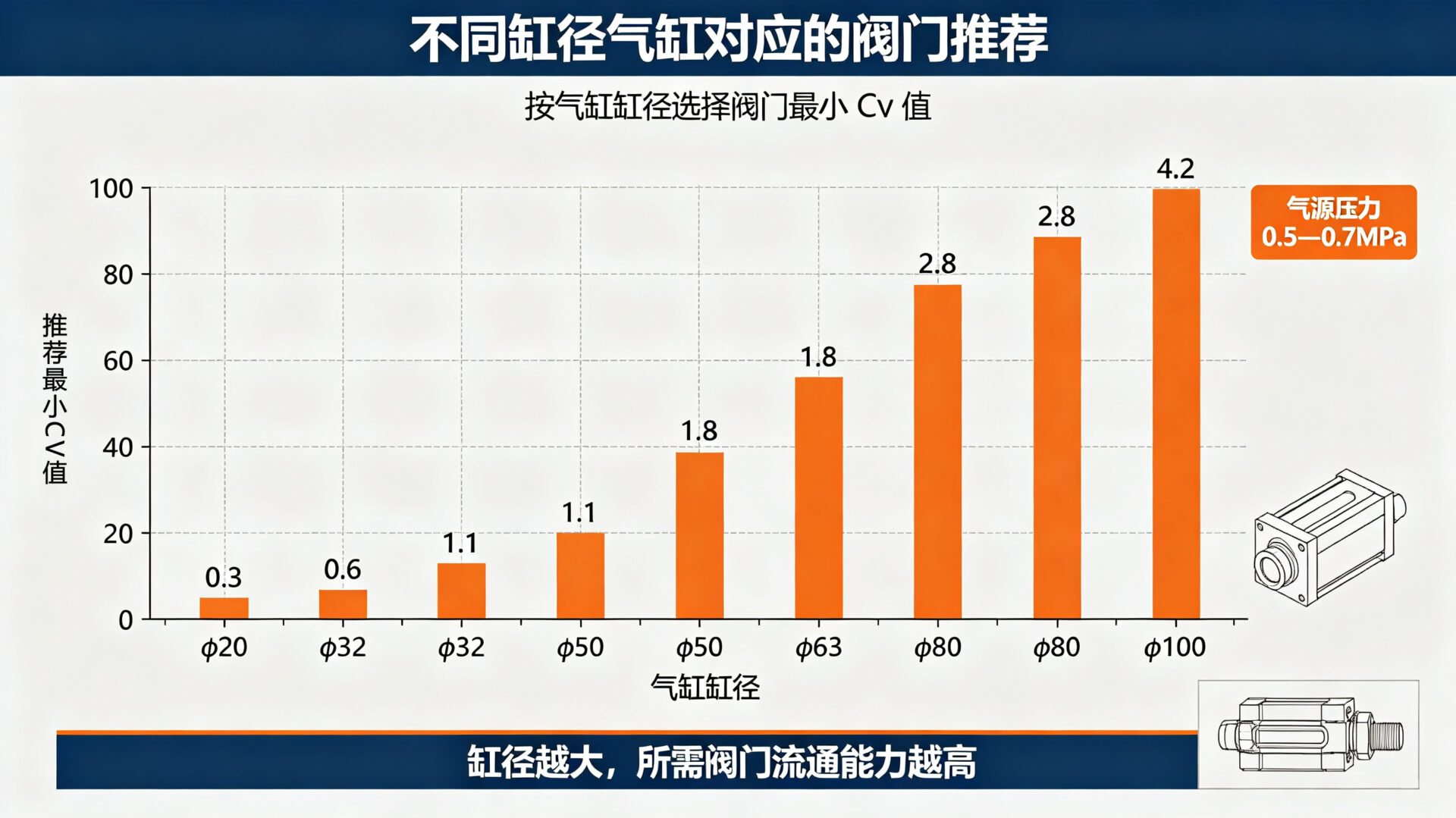

五、实用选型方法（工程师常用）

气缸缸径 (mm)	推荐最小 Cv 值（0.5～0.7 MPa）
φ20	0.1 ～ 0.2
φ32	0.2 ～ 0.4
φ50	0.4 ～ 0.8
φ63	0.6 ～ 1.0
φ80	1.0 ～ 1.5
φ100	1.5 ～ 2.5

---

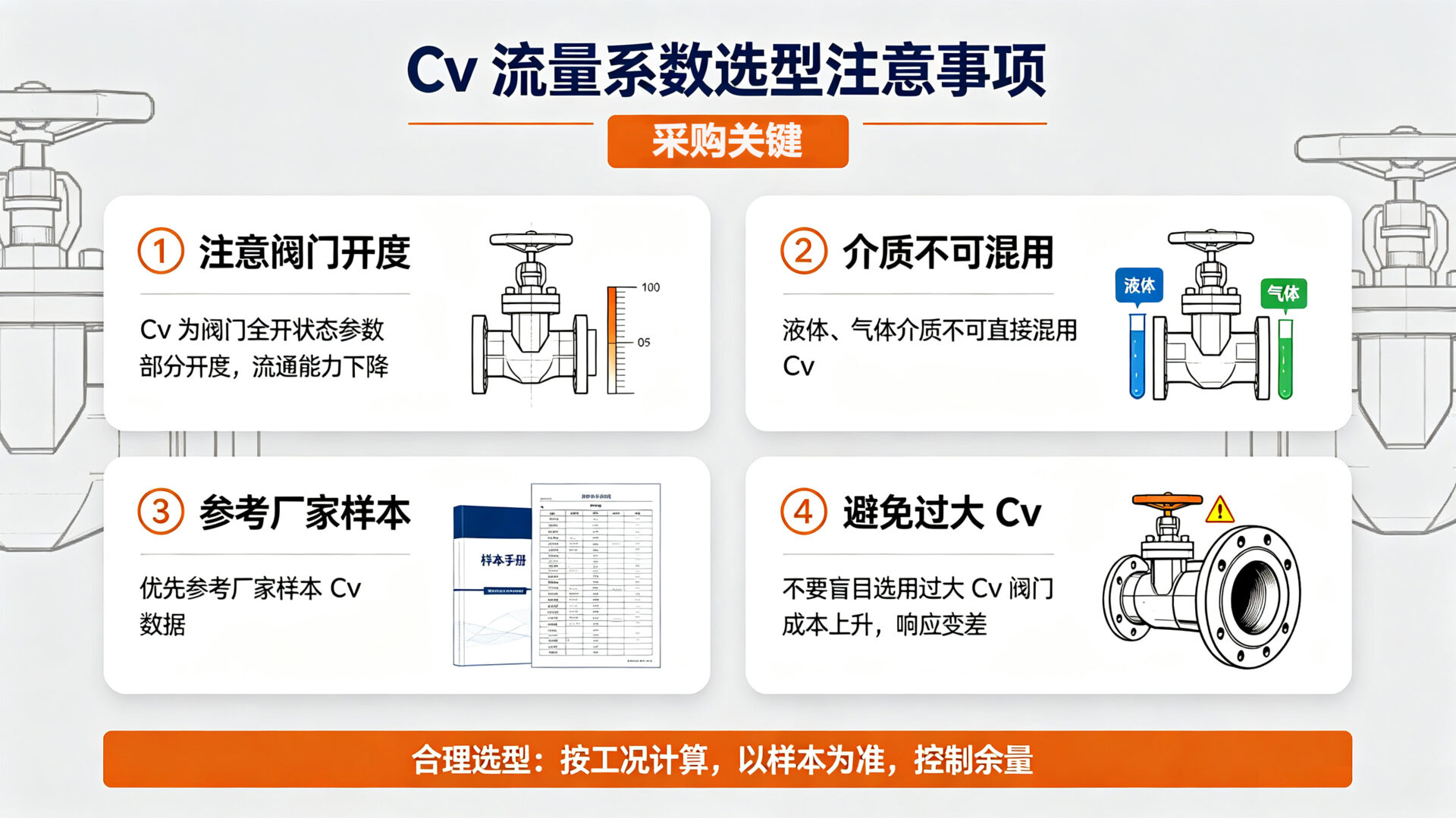

六、注意事项

1.Cv值是阀门全开时的参数：阀门部分开启时，实际流通能力需按开度修正（厂家通常提供开度-Cv值曲线）。

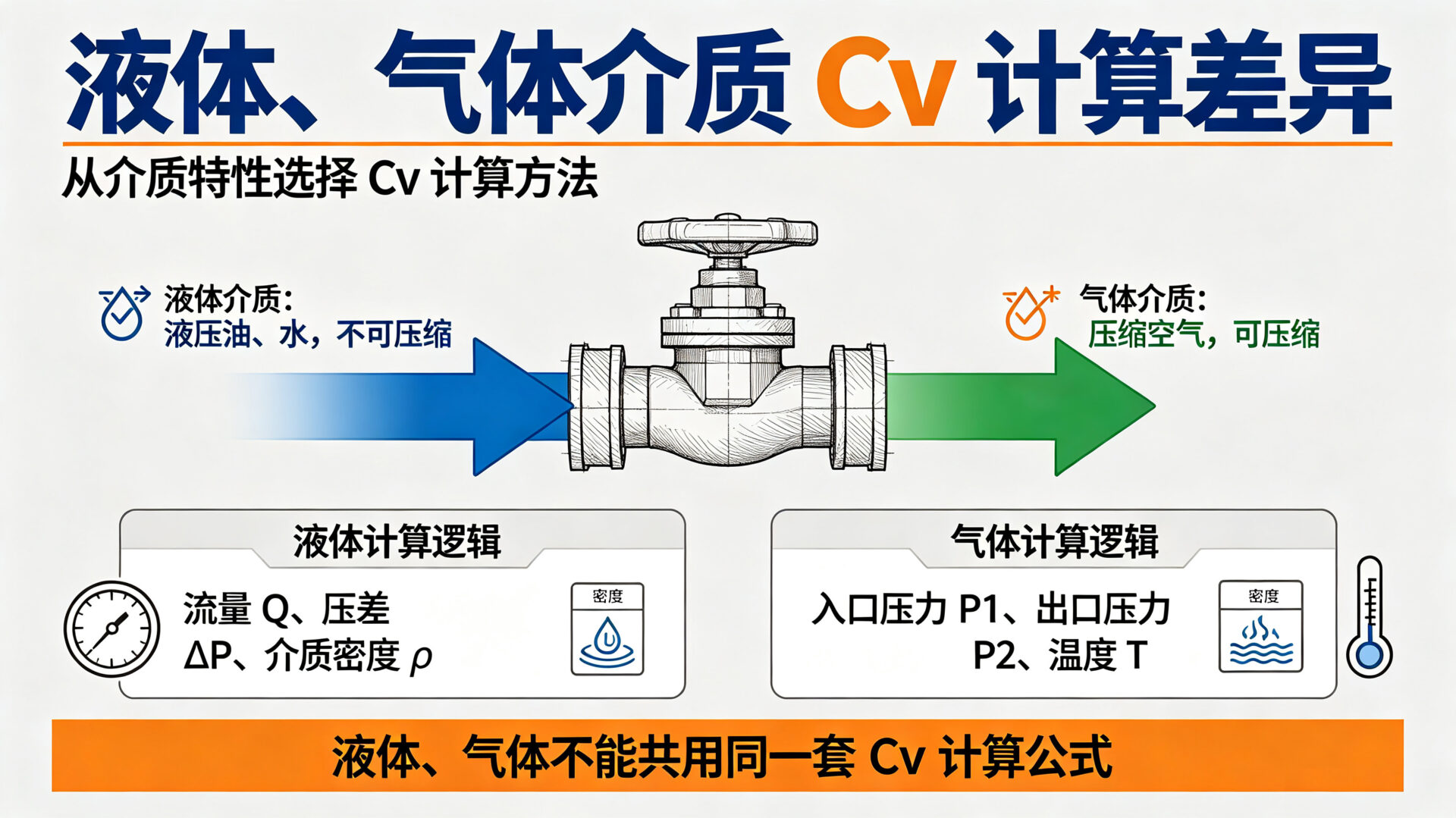

2.不同介质的Cv值不可直接套用：同一阀门对液体和气体的流通能力差异较大，需按介质类型重新计算。

3.优先参考厂家样本：阀门厂家会提供产品的额定Cv/Kv值，选型时直接对比计算值，比自行计算更精准。

4.优先选择标准 Cv 值：如 10、20、30 等，便于匹配系统需求。

5.避免盲目追求高 Cv 值：高 Cv 值可能带来更高的成本和维护难度。

6.咨询厂家或工程师：专业人员可提供更精准的建议。

划重点

阀门的流量系数 Cv 是衡量其性能的核心指标，合理选择 Cv 值不仅影响系统效率，也关乎设备寿命和安全性。

在实际应用中，需结合流量、压力、系统类型等多方面因素综合考虑。掌握 Cv 值的含义与应用，是提升工业自动化系统运行质量的关键一步。
