气动系统分不清阀门？一文搞懂全部常用阀件
气动阀门是工业自动化中不可或缺的部件，广泛应用于各种机械设备和系统中。
我们整合工业气动系统中各类核心阀门/气源处理元件，涵盖结构原理、工作特性、适用场景、选型要点等工业场景的使用设计、选型与维护参考。
一、阀门介绍
气动阀门是通过压缩空气驱动或控制，实现介质（气体、液体）通断、流量调节、方向切换等功能的核心元件，是气动系统“控制中枢”与“保护屏障”的关键组成部分。
按功能定位可分为三大类：气源预处理类元件（净化、稳压、润滑）、控制类阀门（通断、方向、流量控制）、特殊用途类阀门（防爆、真空、高压适配），各类元件协同工作，保障系统稳定运行。
二、核心分类及详细参数
（一）气源预处理类元件（前置保护核心）
安装于气动系统最前端，负责压缩空气的净化、稳压、润滑，为下游阀门和执行元件提供洁净、稳定的气源，是延长系统寿命的基础。
1. 气动过滤阀（气动过滤器）
| 核心结构 | 工作原理 | 细分类型及过滤精度 | 适用场景 | 典型应用 | 维护要点 |
| 阀体+滤芯（玻纤/金属网）+积水杯+排水阀+压差指示器 | 压缩空气通过滤芯，截留固体颗粒、液态水滴及油污； 冷凝水沉降至积水杯，经排水阀排出； 压差指示器监控滤芯堵塞程度 | 1.普通型：5-40μm（金属网滤芯）； 2.精密型：0.01-5μm（玻纤滤芯）； 3.高压型：1-10μm（耐压≥1.6MPa） | 所有气动系统气源入口，下游元件精度越高，过滤精度要求越高 | 机床气动系统前置过滤、气动三联件首件、精密气动比例阀前端保护 | 1.滤芯每3-6个月更换，粉尘多环境1-2个月； 2.每日检查积水杯水位，避免满溢； 3.精密型压差超0.1MPa立即换滤芯 |

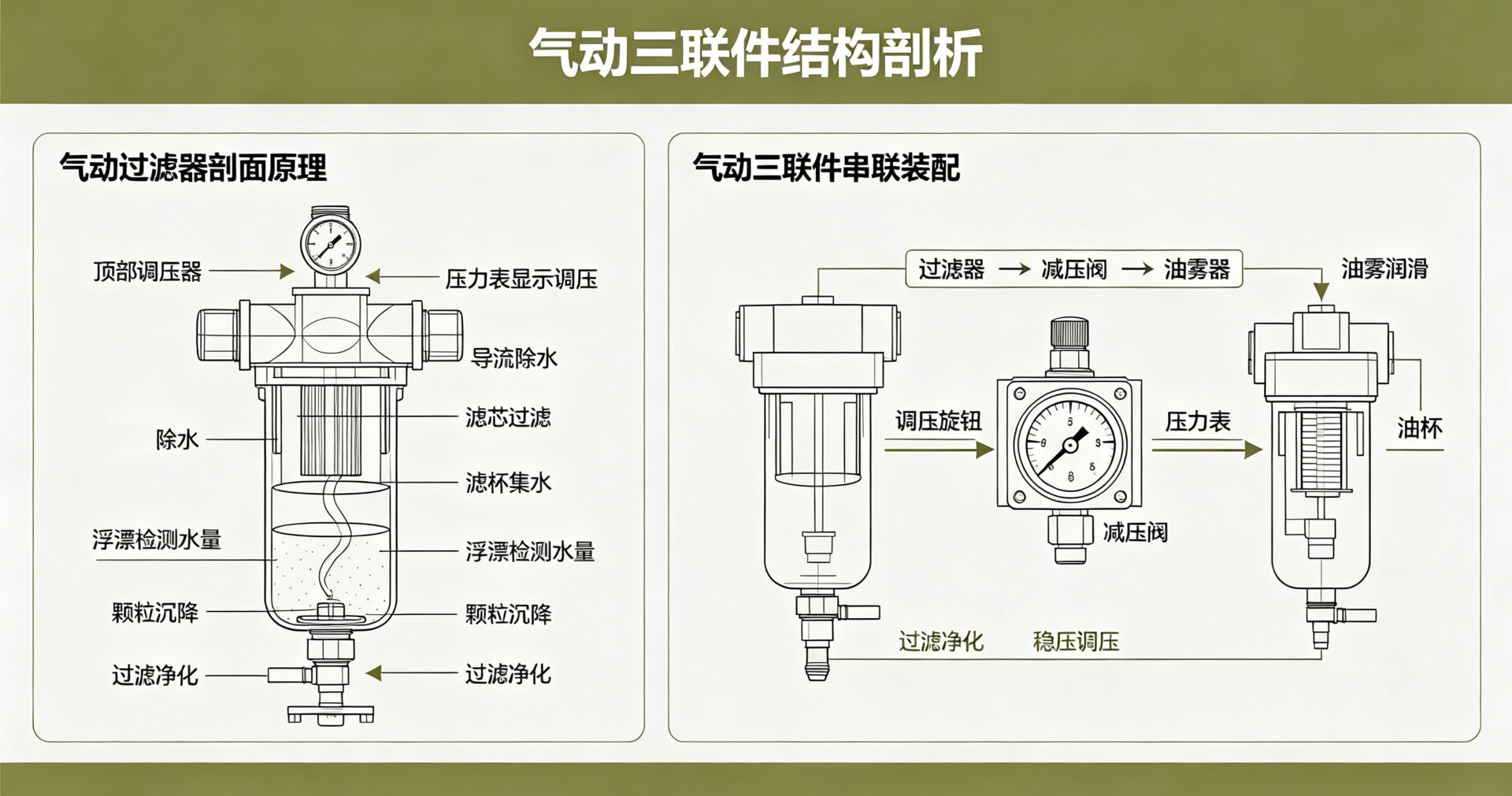

2. 气动三联件（过滤阀+减压阀+油雾器）
标准配置组合，过滤阀净化气源→减压阀稳定输出压力→油雾器雾化润滑油（部分无油系统可省略），三者协同保障下游元件平稳运行，是常规工业气动系统的基础配置。
（二）控制类阀门（动作核心）
实现介质通断、方向切换、流量调节等核心控制功能，是气动系统动作执行的关键，按功能可细分为以下类型：
1. 方向控制类

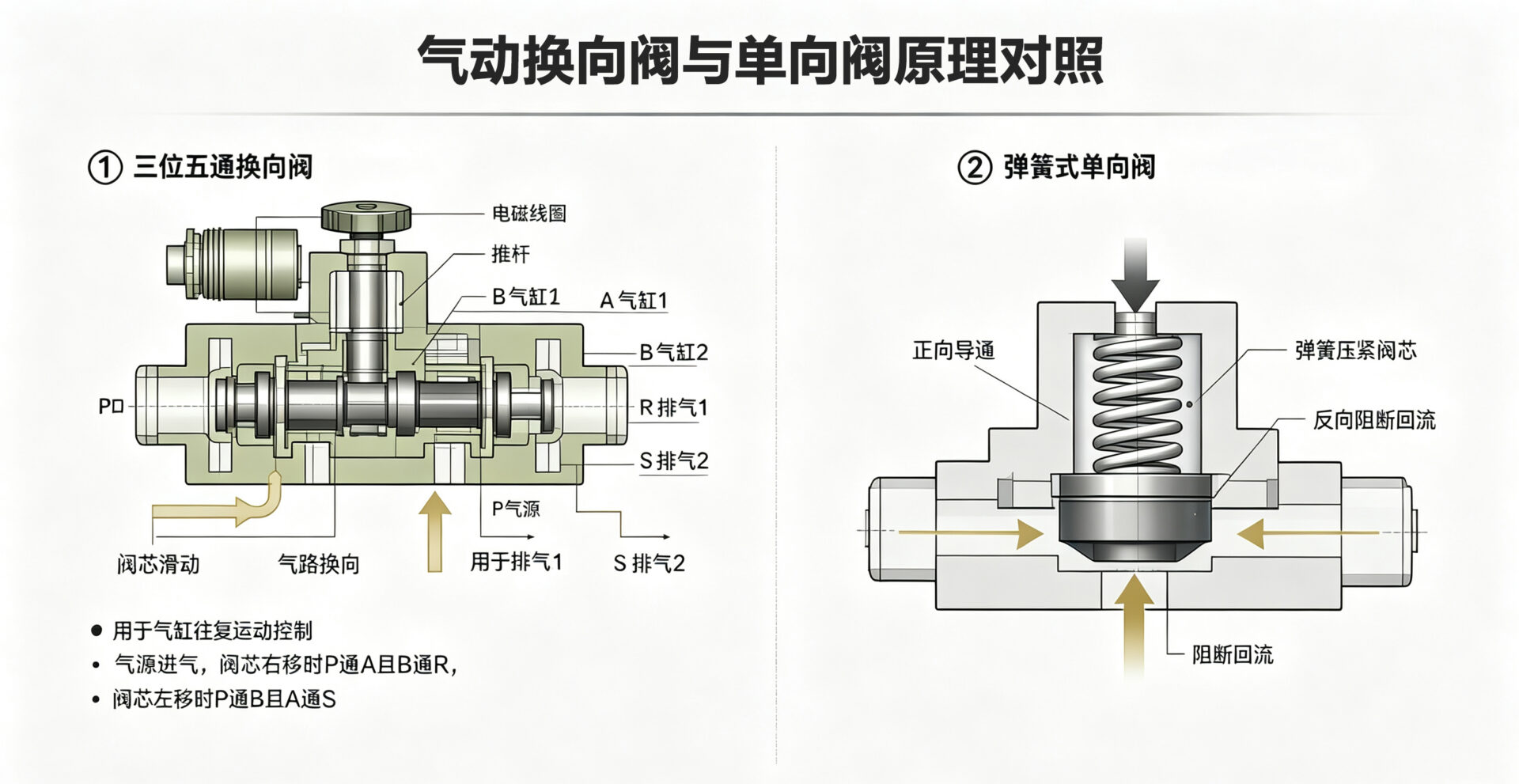

（1）气动换向阀
| 核心结构 | 工作原理 | 细分规格（通路数） | 适用场景 | 典型应用 | 选型要点 |
| 阀体内腔+阀芯+气动先导头 | 压缩空气驱动阀芯轴向滑动或旋转，切换气路通道，改变介质流向 | 二位二通、二位三通、三位五通等 | 控制执行元件（气缸、气动马达）运动方向，适配高频或平稳换向需求 | 车床气动卡盘夹紧/松开、气动刀库换刀动作切换、流水线气缸往复运动控制 | 1.按执行元件类型选择：单作用气缸选二位三通，双作用气缸选三位五通； 2.高频动作场景选直动式（响应时间＜10ms） |
（2）气动止回阀（单向阀）
| 核心结构 | 工作原理 | 细分类型 | 适用场景 | 典型应用 | 选型要点 |
| 阀体+阀芯（球形/锥形）+弹簧+密封件 | 介质正向压力推动阀芯开启，允许单向流动；反向时，弹簧力+反向压力关闭阀芯，阻断回流 | 1.弹簧式（启闭迅速，低压适配）； 2.旋启式（流通量大，大口径适配） | 防止介质倒流、保护上游设备、维持管路压力 | 空压机出口（防反转）、气动刀库气源支路（稳压）、过滤阀后级（护滤芯） | 1.机床精密回路选微型弹簧式； 2.空压机出口选高压型（耐压≥1.6MPa） |
2. 通断控制类

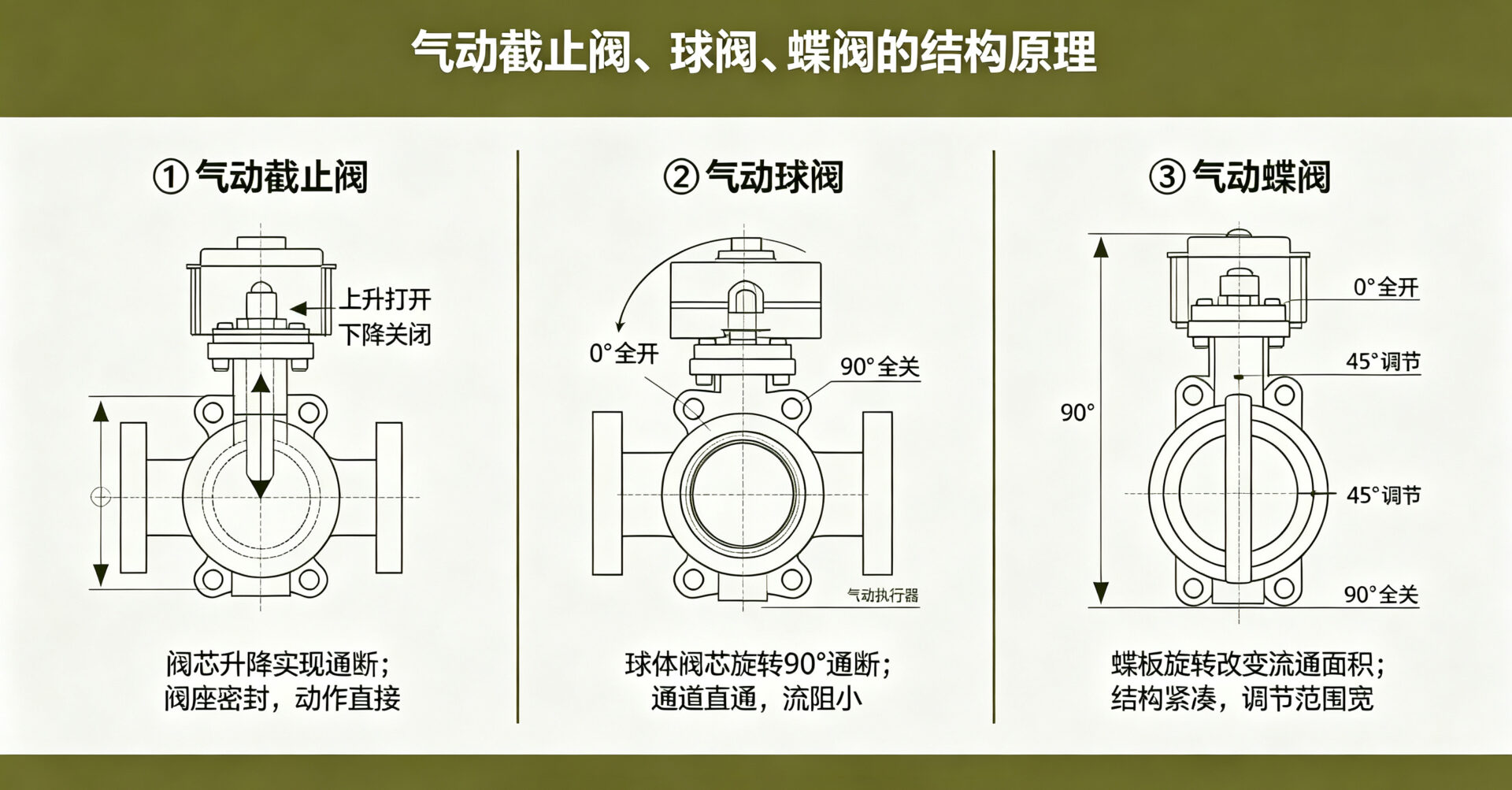

（1）气动截止阀
| 核心结构 | 工作原理 | 核心优势 | 适用场景 | 典型应用 |
| 阀体+气动执行器（单/双作用）+阀芯 | 压缩空气推动执行器，带动阀芯升降，实现介质截断或导通 | 密封性能好，通断可靠性高 | 介质通断控制，对密封性要求高的管路 | 机床气动系统气源主管路、气动刀库供气回路、高压气源截止 |
（2）气动球阀
| 核心结构 | 工作原理 | 核心优势 | 适用场景 | 典型应用 |
| 球体阀芯+气动执行器+阀杆 | 执行器带动球体旋转90°，实现介质快速通断（浮动球/固定球结构） | 启闭速度快、密封好，适配高粘度介质 | 大口径管路、高粘度介质，快速启闭需求场景 | 自动化生产线压缩空气主管路、喷涂设备涂料输送、液压站油路通断 |
（3）气动蝶阀
| 核心结构 | 工作原理 | 核心优势 | 适用场景 | 典型应用 |
| 蝶板阀芯+气动执行器+阀轴 | 执行器驱动蝶板旋转0-90°，调节介质流通面积，实现通断或粗略流量控制 | 结构紧凑、成本低、流通量大 | 大流量、低压差的气体/液体管路 | 工厂压缩空气总管、冷却水循环系统、通风管路通断 |
3. 流量/速度控制类

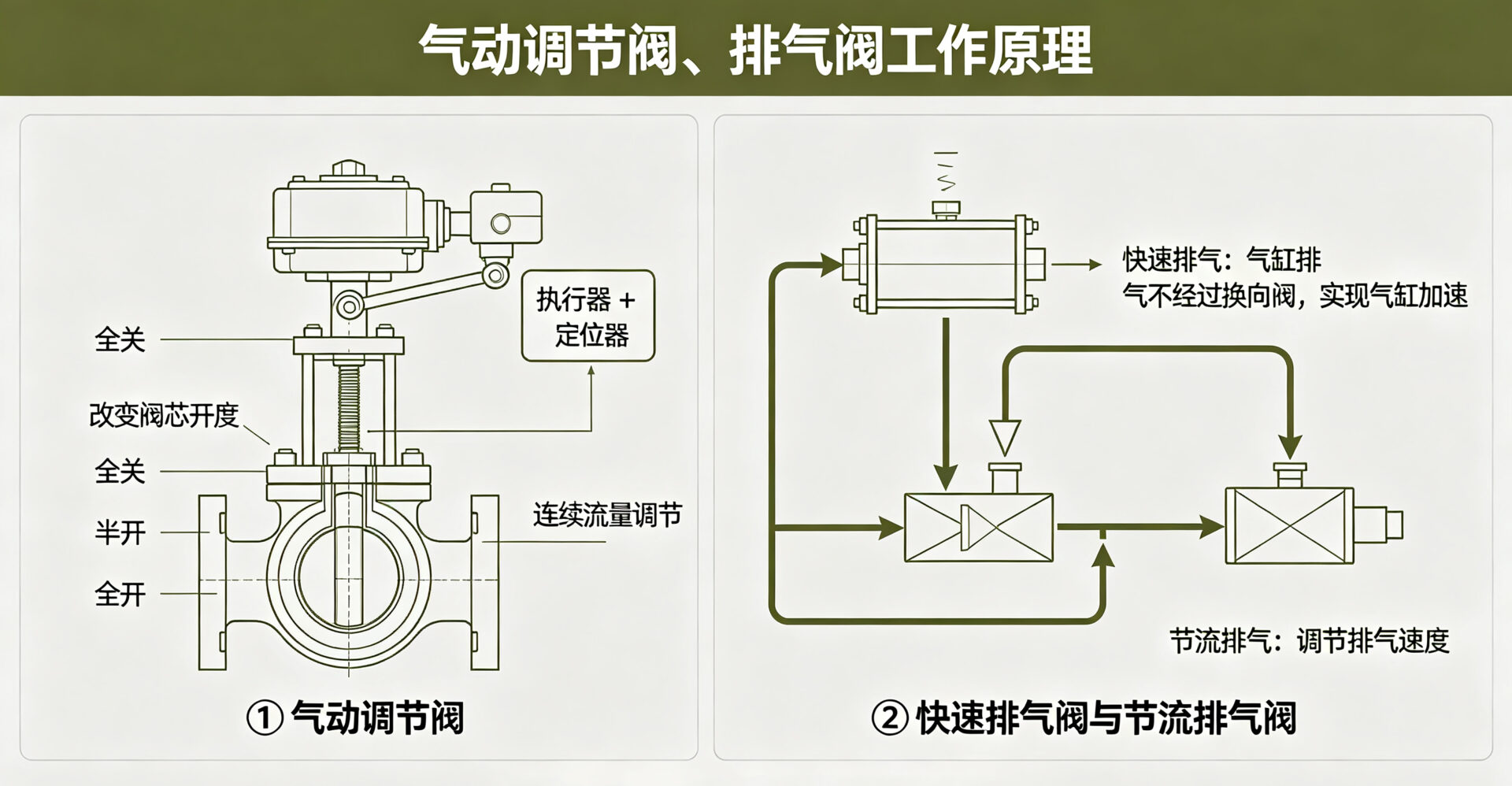

（1）气动调节阀
| 核心结构 | 工作原理 | 核心优势 | 适用场景 | 典型应用 |
| 阀体+气动薄膜执行器+定位器 | 接收4-20mA信号，通过定位器调节执行器行程，改变阀芯开度，精准控制流量/压力 | 调节精度高，可实现连续闭环控制 | 介质流量、压力的精准连续调节场景 | 气动系统稳压供气、液压站冷却水路流量调节、喷涂压力控制 |
（2）气动排气阀
| 核心结构 | 工作原理 | 细分类型 | 适用场景 | 典型应用 |
| 阀体+阀芯+弹簧+控制气口（部分无控制气口） | 1.快速排气：靠压力差自动排气，气缸排气不经过换向阀； 2.节流排气：调节阀芯开度控制排气流量，调节执行元件速度 | 1.快速排气阀（加速动作）； 2.节流排气阀（精准调速）；3.先导式排气阀（远程控制） | 加速气缸动作、调节运动速度、排除管路气锁 | 气动刀库气缸（缩短换刀时间）、气动夹具（平稳夹紧）、气缸往复运动调速 |
4. 执行器分类补充（适配各类控制阀门）
控制阀门的气动执行器可分为两种类型，适配不同安全需求：
| 执行器类型 | 结构特点 | 工作逻辑 | 适用场景 |
| 单作用气动执行器 | 执行器+弹簧复位机构 | 通气驱动阀芯动作，断气后弹簧复位（常闭/常开） | 故障安全保护场景（如易燃气体管路、紧急松开回路） |
| 双作用气动执行器 | 无弹簧，两端进气口 | 两端交替进气驱动阀芯换向，断气后阀芯保持原位 | 无需复位的持续工作场景（如流水线气路、刀盘旋转控制） |
（三）特殊用途类阀门（场景适配核心）
针对特殊环境或介质需求设计，保障极端场景下系统稳定运行：

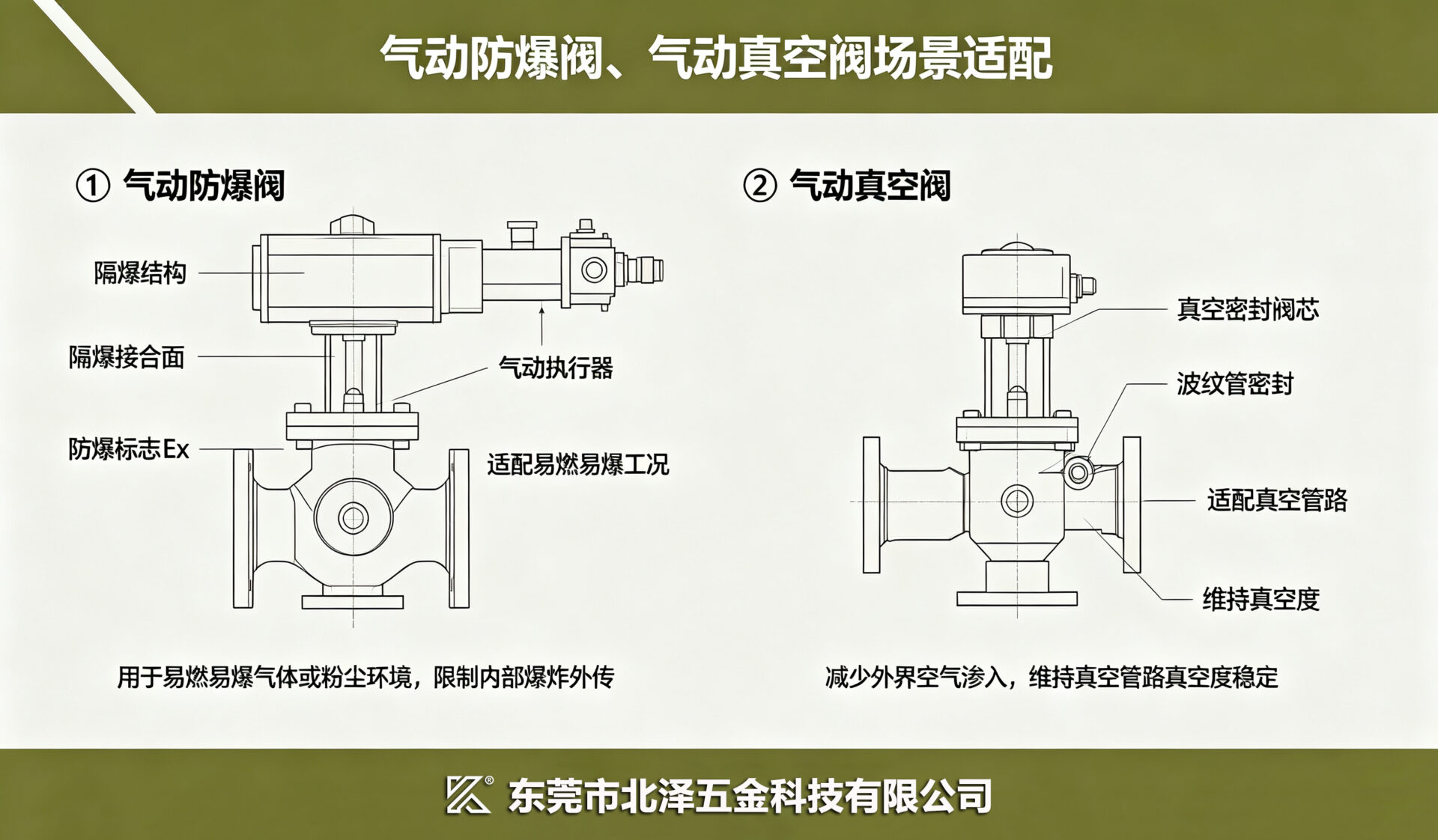

1. 气动防爆阀
| 核心结构 | 工作原理 | 核心优势 | 适用场景 | 典型应用 |
| 防爆型气动执行器+隔爆阀体+密封结构 | 采用隔爆设计，防止内部火花引燃外界易燃易爆介质，通过压缩空气驱动阀芯动作 | 防爆等级高，适配危险环境 | 化工、油气、煤矿等易燃易爆环境 | 易燃易爆车间气动系统气源控制、危险品输送管路通断 |
2. 气动真空阀
| 核心结构 | 工作原理 | 核心优势 | 适用场景 | 典型应用 |
| 真空密封阀芯+气动执行器+防泄漏结构 | 适配真空环境，通过气动驱动控制真空管路通断，保障真空度稳定 | 密封性能优异，无泄漏，适配低气压环境 | 真空吸盘、真空热处理、真空包装等真空系统 | 机床真空吸盘工件吸附、真空镀膜设备管路控制、真空包装机械 |
三、系统配合逻辑与安装规范
（一）核心配合链路

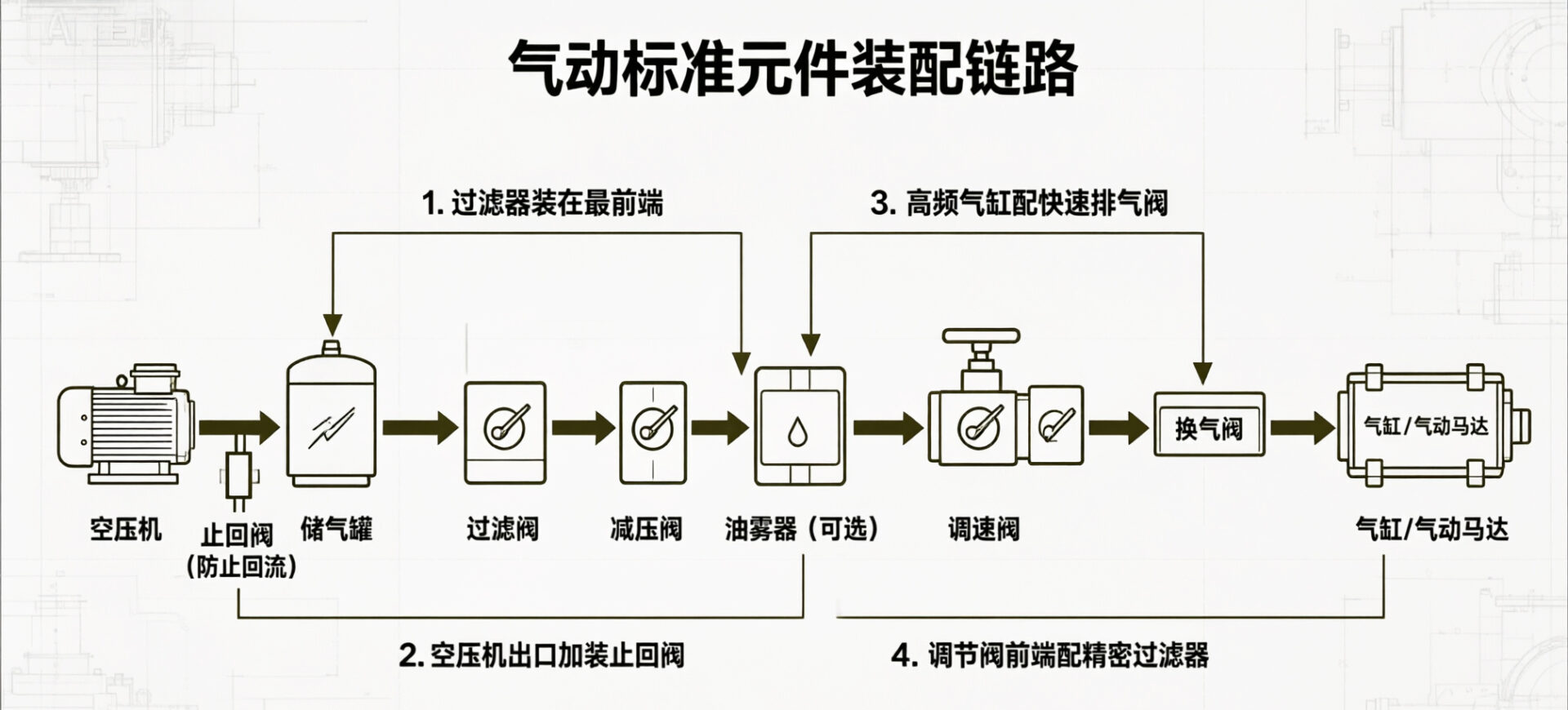

工业气动系统标准元件布局：空压机 → 储气罐 → 气动过滤阀 → 减压阀 → 油雾器（可选）→ 止回阀 → 换向阀 → 排气阀 → 气缸/气动马达
关键配合说明：
- 气源预处理优先：过滤阀必须安装在所有控制阀门前端，避免杂质磨损阀芯；
- 安全保护配套：空压机出口加装止回阀+高压截止阀，防止回流与超压；
- 速度与效率优化：高频动作气缸两端加装快速排气阀，缩短动作周期；精密调速场景用节流排气阀；
- 精准控制配套：气动调节阀前端加装精密过滤阀，避免颗粒堵塞影响调节精度。
（二）安装规范要点
- 流向匹配：止回阀、截止阀等有流向标识的阀门，必须按介质流向安装，禁止反向；
- 压力适配：所有阀门额定压力需≥系统工作压力，避免超压损坏；
- 维护空间：阀门安装时预留拆卸、维护空间，尤其是过滤阀（需更换滤芯）、排气阀（需清理）；
- 密封处理：阀门连接部位需加装密封垫，拧紧力矩适中，防止泄漏。
四、工业场景选型总表
| 应用场景 | 核心需求 | 推荐阀门/元件组合 |
| 普通车间气动工具 | 基础净化、稳定供气 | 普通过滤阀+减压阀+二位三通换向阀 |
| 数控车床气动刀库 | 高频换向、快速动作、稳压 | 精密过滤阀+减压阀+三位五通换向阀+快速排气阀+止回阀 |
| 自动化生产线气缸 | 精准调速、平稳换向 | 过滤阀+减压阀+节流排气阀+双作用换向阀 |
| 沿海/潮湿工厂 | 防腐蚀、稳定运行 | 防腐型过滤阀+电镀截止阀+弹簧式止回阀 |
| 化工防爆车间 | 防爆、安全通断 | 防爆型过滤阀+防爆换向阀+单作用截止阀（断气复位） |
| 真空吸盘工件固定 | 真空保持、无泄漏 | 气动真空阀+真空过滤器+止回阀 |
运维选择
工业气动阀门的选型与配置需围绕“气源净化、功能匹配、场景适配”三大核心：气源预处理类元件保障气源质量，控制类阀门实现精准动作，特殊用途类阀门适配极端环境。
气动阀门是工业自动化中不可或缺的控制元件，其种类繁多，每种阀门都有其独特功能和应用场景。
合理搭配各类阀门、遵循安装规范并定期维护，可大幅提升气动系统的稳定性、寿命与运行效率。
无论是生产制造、能源传输还是化工工艺，气动阀门都发挥着不可替代的作用；在选择气动阀门时，应根据流体种类、压力等级、介质特性等因素综合考虑，确保阀门性能与系统需求相匹配。
