换向阀工作原理及应用解析

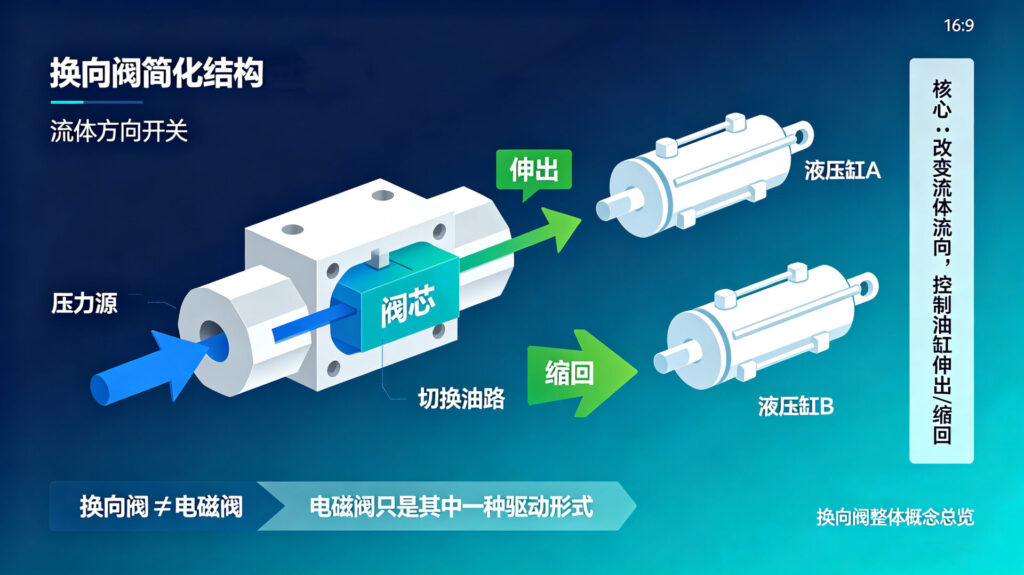

换向阀是液压与气动系统中的核心控制元件，在液压/气动系统中，换向阀就像是一个“开关”，它控制着液压流的方向，直接影响着整个系统的运行。

无论是工业机械、汽车还是航空航天设备，换向阀都扮演着至关重要的角色。

换向阀的核心工作原理是 通过外力驱动阀芯在阀体内做轴向移动或旋转，改变阀芯与阀体油口（气口）的连通关系，从而控制流体（液压油/压缩空气）的通断、流向切换，实现执行元件（液压缸/气缸）的启停、换向动作。

---

一、概述前提

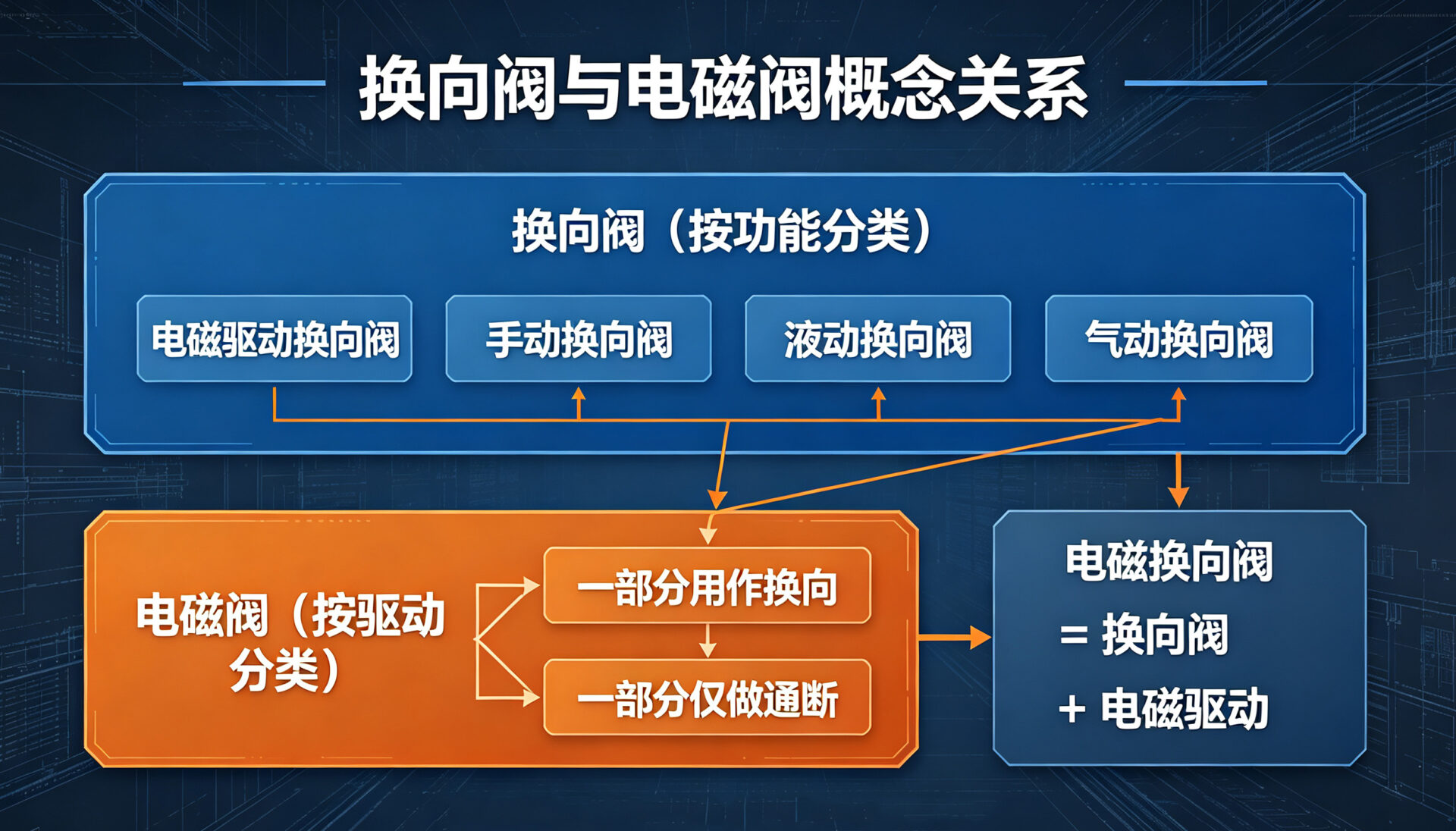

换向阀和电磁阀不能直接划等号，二者是包含与被包含的关系，具体区别和关联如下：

1.换向阀：按功能命名的阀门类别换向阀的核心作用是改变流体（液压油 / 压缩空气）的流动方向，实现执行元件（气缸、液压缸）的换向、启停或回路切换。它是按照功能属性划分的阀门类型，驱动方式不唯一。

2.电磁阀：按驱动方式命名的阀门类别电磁阀的核心是通过电磁线圈通电产生的电磁力驱动阀芯动作，它是按照驱动方式划分的阀门类型，功能不唯一—— 电磁阀既可以是 “换向电磁阀”，也可以是 “通断电磁阀”（如两位两通常闭电磁阀，仅控制流体通断，不负责换向）。

3.二者的关联与细分

关系类型	具体说明	典型示例
电磁阀属于换向阀的一种驱动形式	当电磁阀的功能是改变流体方向时，它就是电磁换向阀	三位四通电磁换向阀（液压系统中控制油缸伸缩）、三位五通电磁换向阀（气动系统中控制气缸往复）
换向阀包含多种驱动方式	除了电磁驱动，换向阀还有手动、气动、液动、电液动等驱动形式	手动换向阀（人工扳动手柄换向，适用于调试 / 应急场景）、气动换向阀（通过压缩空气驱动阀芯，适用于防爆环境）

• 电磁换向阀 = 换向阀 + 电磁驱动
• 换向阀不一定是电磁阀，但电磁阀可以是换向阀（当它具备换向功能时）

---

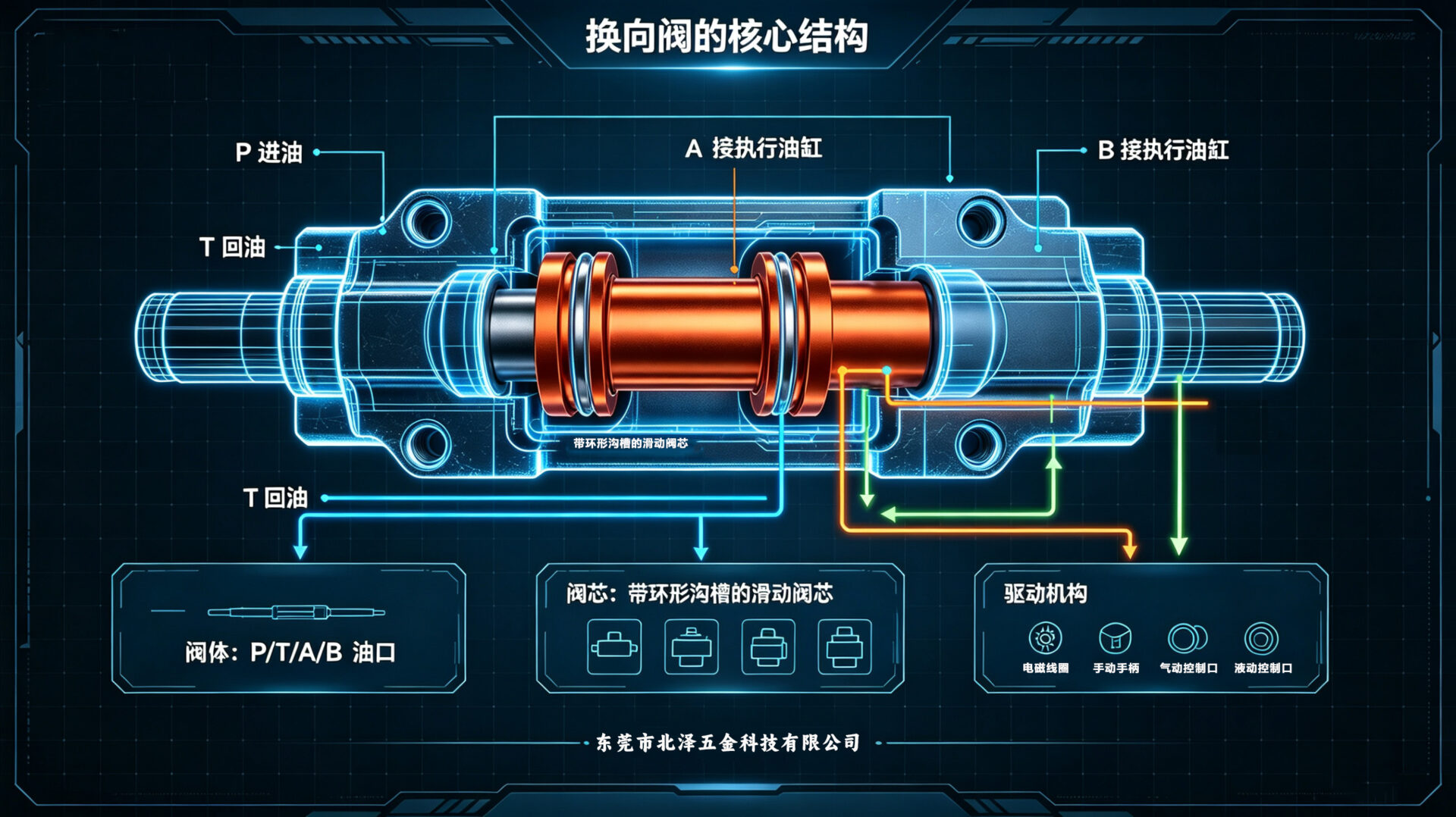

二、 换向阀核心结构基础

无论哪种驱动方式的换向阀，基本结构都包含三大核心部件：

1.阀体：

内部开有若干个油口（液压）/气口（气动），分别连接进油口（P）、回油口（T，液压）/排气口（R/S，气动）、工作油口（A/B），是流体的通道载体。

2.阀芯：

阀的核心运动部件，表面加工有不同宽度的环形槽和轴向孔。阀芯的位置决定了哪些油口（气口）连通、哪些断开。

3.驱动机构：

推动阀芯移动的动力来源，不同驱动方式对应不同机构。

• 电磁驱动（电磁换向阀）：电磁线圈通电产生磁力，吸引阀芯移动；断电后弹簧复位。
• 手动驱动（手动换向阀）：通过手柄扳动阀芯，靠定位机构固定阀芯位置。
• 气动驱动（气动换向阀）：靠压缩空气推动阀芯，适用于防爆、远距离控制场景。
• 液动驱动（液动换向阀）：靠液压油压力推动阀芯，适用于高压大流量系统。

---

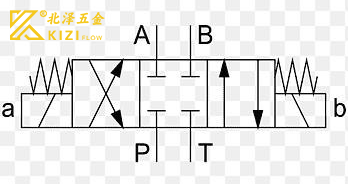

三、 核心动作逻辑（以最常用的三位四通电磁换向阀为例）

三位四通阀的阀芯有 左位、中位、右位 三个稳定位置，阀体上有 P（进油）、T（回油）、A（接液压缸无杆腔）、B（接液压缸有杆腔） 四个主油口，其工作过程如下：

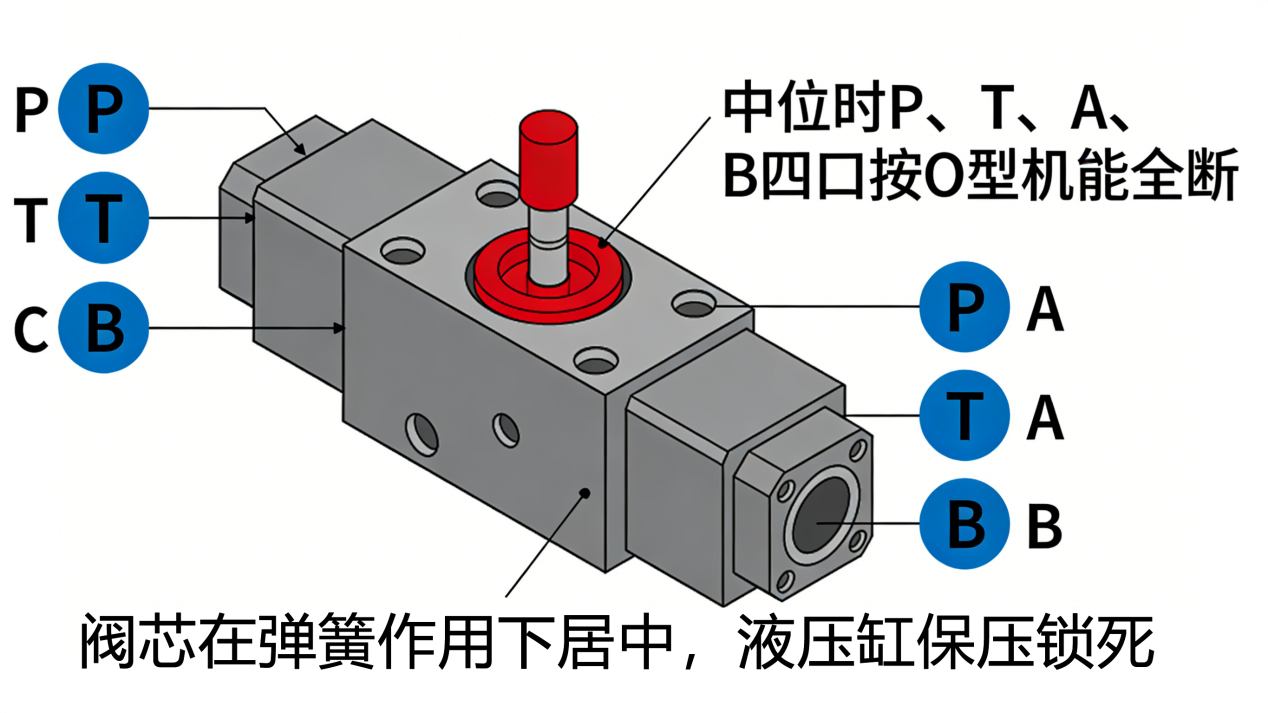

1.断电常态（中位）

电磁阀线圈不通电，阀芯在两端弹簧作用下处于中间位置。

根据中位机能（如O型、Y型、H型）的不同，油口连通关系不同：

• O型中位：P、T、A、B四口全部断开 → 液压缸锁死，系统保压；
• Y型中位：A、B口通T口，P口封闭 → 液压缸浮动，可手动移动；
• H型中位：P、T、A、B四口全通 → 系统卸荷，液压缸无压力。

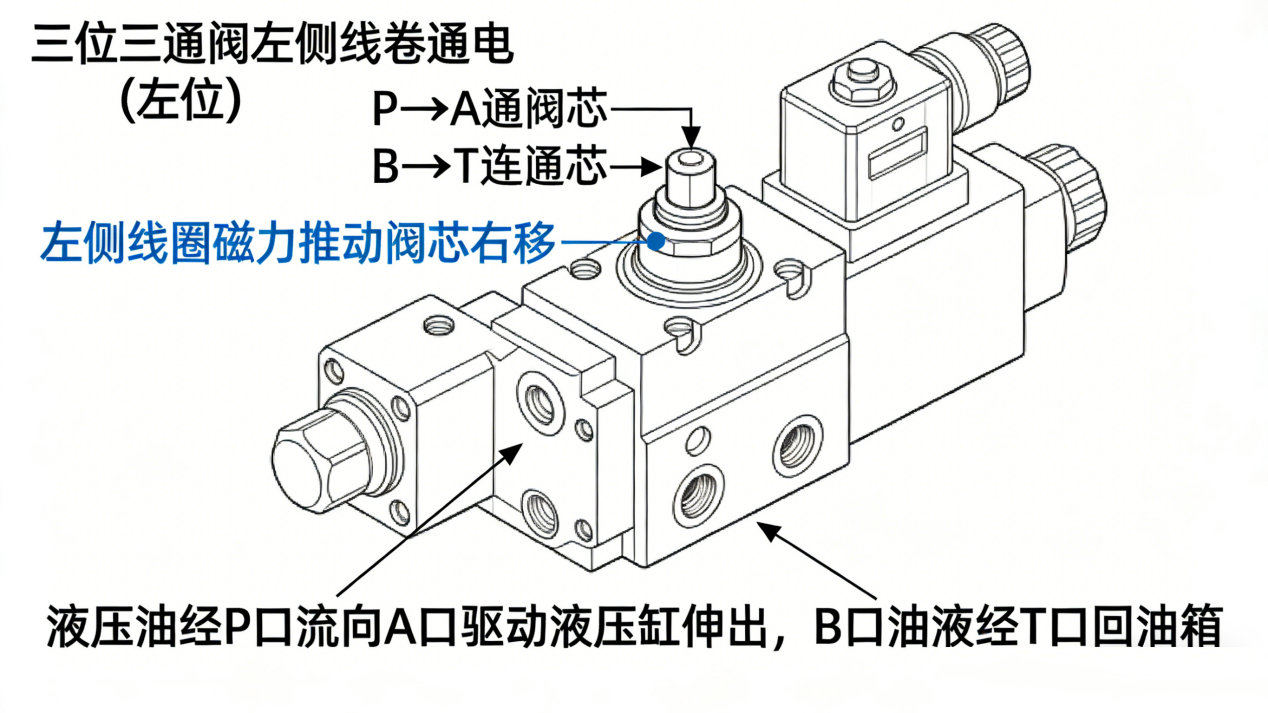

2.左侧线圈通电（左位）

左侧电磁线圈通电，磁力推动阀芯向右移动，此时油口连通关系为：

P口 → A口，B口 → T口

液压油从P口进入A口，推动液压缸活塞伸出；液压缸有杆腔的油液从B口流回T口，完成“伸出”动作。

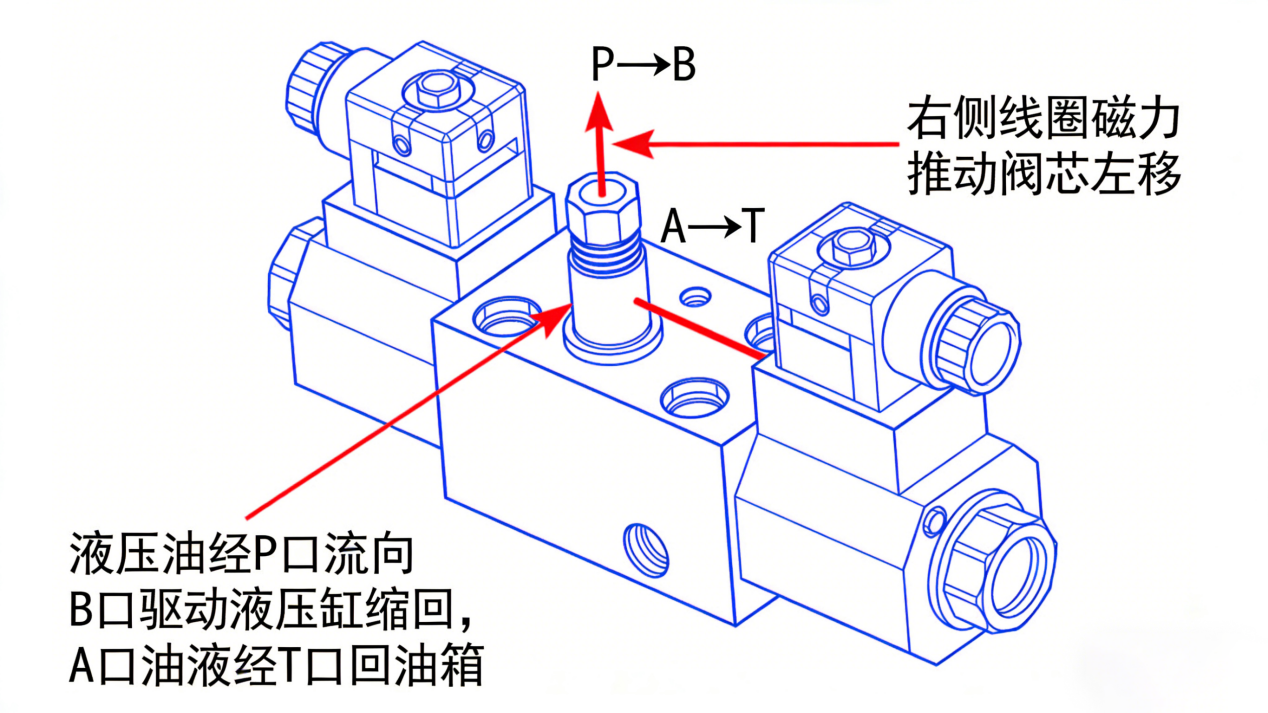

3.右侧线圈通电（右位）

右侧电磁线圈通电，磁力推动阀芯向左移动，油口连通关系切换为：

P口 → B口，A口 → T口

液压油从P口进入B口，推动液压缸活塞缩回；无杆腔油液从A口流回T口，完成“缩回”动作。

---

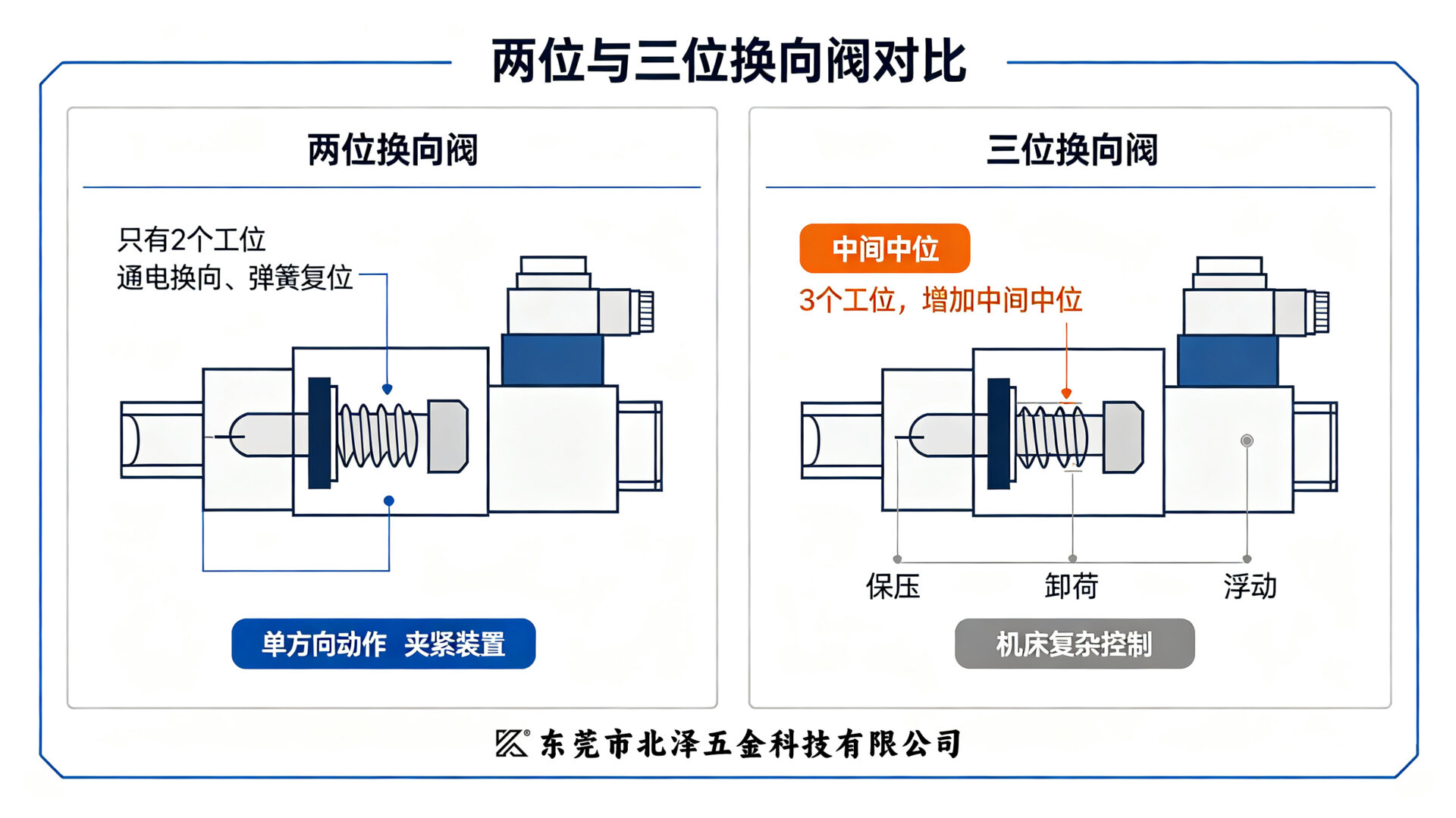

四、不同位数换向阀的动作特点

1.两位换向阀（如两位四通）

只有 常态位 和 换向位 两个位置，线圈通电换向，断电后弹簧复位。适用于执行元件“单方向动作、复位靠弹簧/自重”的场景（如气动夹紧装置）。

2.三位换向阀

具备中间位置，可实现“换向+中位保压/卸荷/浮动”等功能，适用于需要精准控制执行元件启停、定位的复杂回路（如机床液压系统、工程机械动作控制）。

---

五、 气动换向阀与液压换向阀的原理差异

• 液压换向阀：介质为不可压缩的液压油，靠阀芯密封油口实现通断，中位机能对系统性能影响大；
• 气动换向阀：介质为可压缩的压缩空气，排气口（R/S）直接通大气，三位五通阀是气动系统主流型号，通过切换P口与A/B口的连通关系，控制气缸往复运动。

---

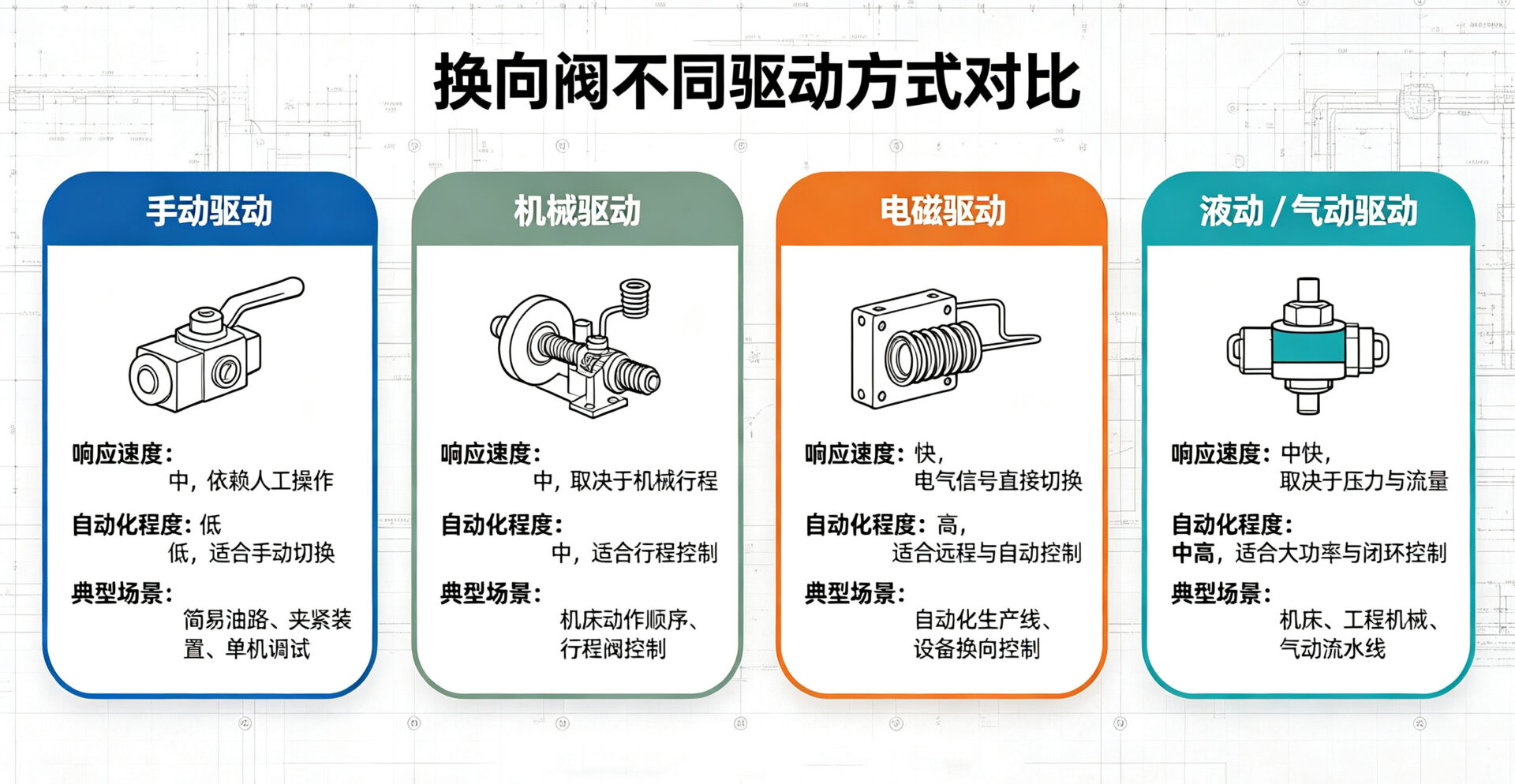

六、控制方式对比

控制方式	响应速度	自动化程度	适用场景
手动	慢	低	调试、应急
机械	中	中	行程限位（如机床）
电磁	快（ms级）	高	自动化设备主流
液动/气动	较慢	中高	高压大流量系统

---

七、换向阀的类型与应用场景

1.换向阀有多种类型，根据其控制方式和结构，可以分为：

• 手动换向阀：通过手动调节阀芯位置实现换向，适用于简单系统。
• 电动换向阀：由电机驱动，适用于自动化系统。
• 气动换向阀：通过压缩空气信号控制，适用于需要远程控制的场合。

2.在实际应用中，换向阀广泛应用于：

• 工程机械：如挖掘机、推土机等。
• 汽车：如液压助力转向系统、制动系统。
• 航空航天：如液压驱动的飞行控制装置。

---

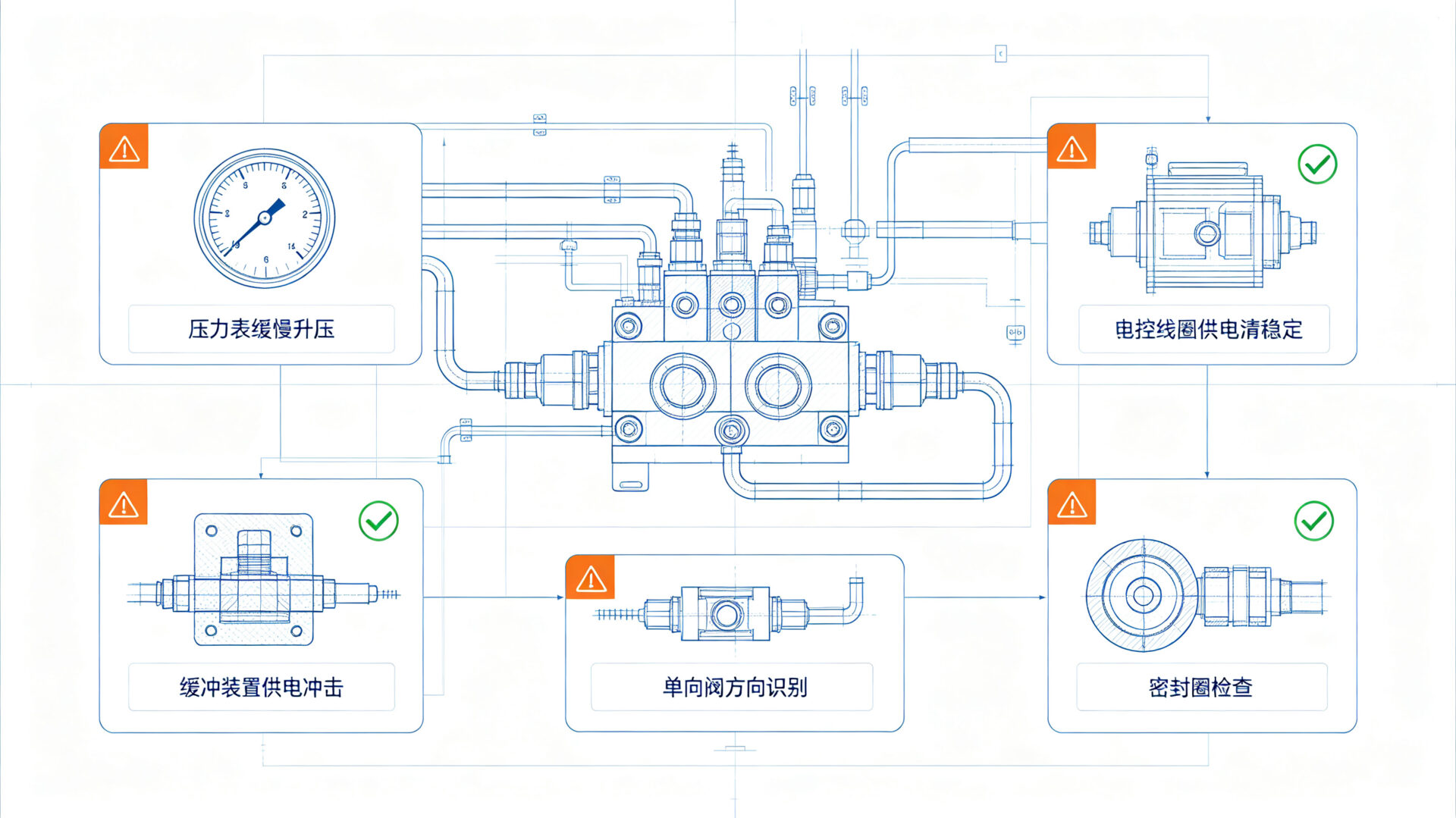

八、注意事项

1.压差限制：阀芯移动需克服液压力，高压时需先导式结构。

2.泄漏与污染：阀芯间隙极小（微米级），油液清洁度要求高。

3.电磁铁功率：交流电磁铁启动力大但易烧，直流更稳定。

4.换向冲击：快速换向可能引起液压冲击，需加缓冲或节流。

干货小结

换向阀作为气动/液压系统中的“开关”，其工作原理直接影响着整个系统的性能。从结构到功能，从类型到维护，换向阀在工业和日常生活中扮演着不可或缺的角色。

随着技术的不断进步，换向阀将更加智能化、高效化，为未来工业发展提供更强有力的支持。
