什么是同轴阀？原理、优势与适用场景详解

同轴阀是一种结构紧凑、响应迅速的流体控制阀，优势在于压力平衡设计和快速响应能力。

其核心特点是阀芯与阀体共用同一轴线（即“同轴”），通过直线运动实现流路的开启、关闭或切换。

这种设计使其在高压、高频、快速响应等应用场景中具有显著优势。

---

一、核心原理

同轴阀是直动式阀类的一种，核心逻辑是 “阀芯沿轴线直线运动，控制流体通断 / 调节”：

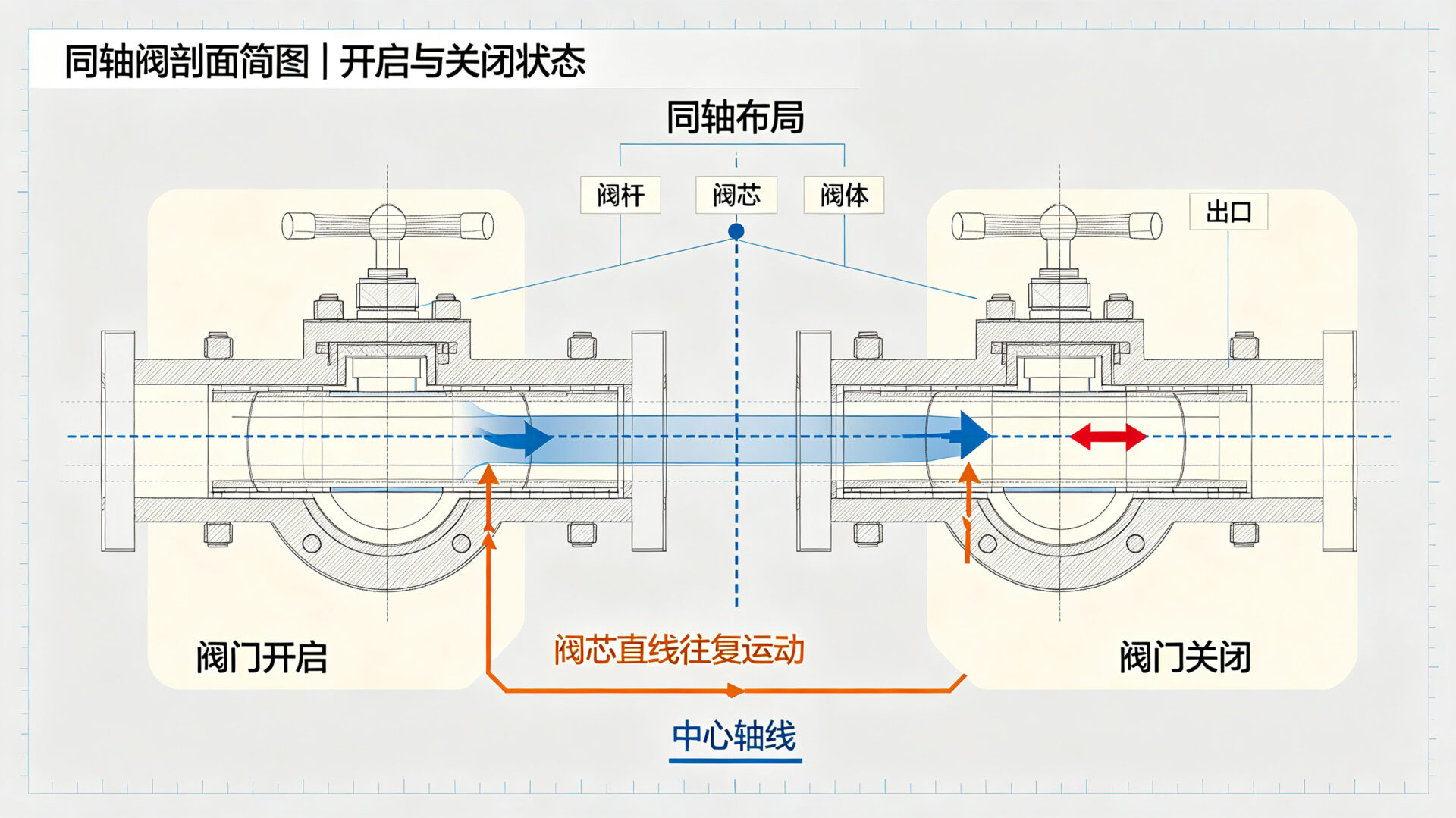

1.结构基础：

阀芯、阀杆、阀座呈同轴（同一直线）布局，阀芯通常采用锥面结构，与阀座的锥面密封配合。

2.工作过程：

通过气动、电动、手动等驱动方式，带动阀芯沿轴线做往复直线运动

• 阀芯向阀座移动：锥面贴合阀座，关闭流体通道；
• 阀芯远离阀座：锥面与阀座形成间隙，流体通过（间隙大小可调节流量）。

3.结构优势：

同轴布局减少阀芯偏心磨损，锥面密封的密封性强，能适应高压、高洁净度的流体场景。

4.关键性能参数：

• 响应速度：最快可达25-30毫秒（如德国COAX同轴阀），适用于高频切换场景。
• 压力范围：真空至500bar（部分型号支持更高压力）。
• 温度范围：-396℃至+400℃（根据密封材料和阀体材质调整）。
• 介质兼容性：气体、液体、高粘度流体（如凝胶、乳化液）、含颗粒或腐蚀性介质（需特殊密封材料）。

---

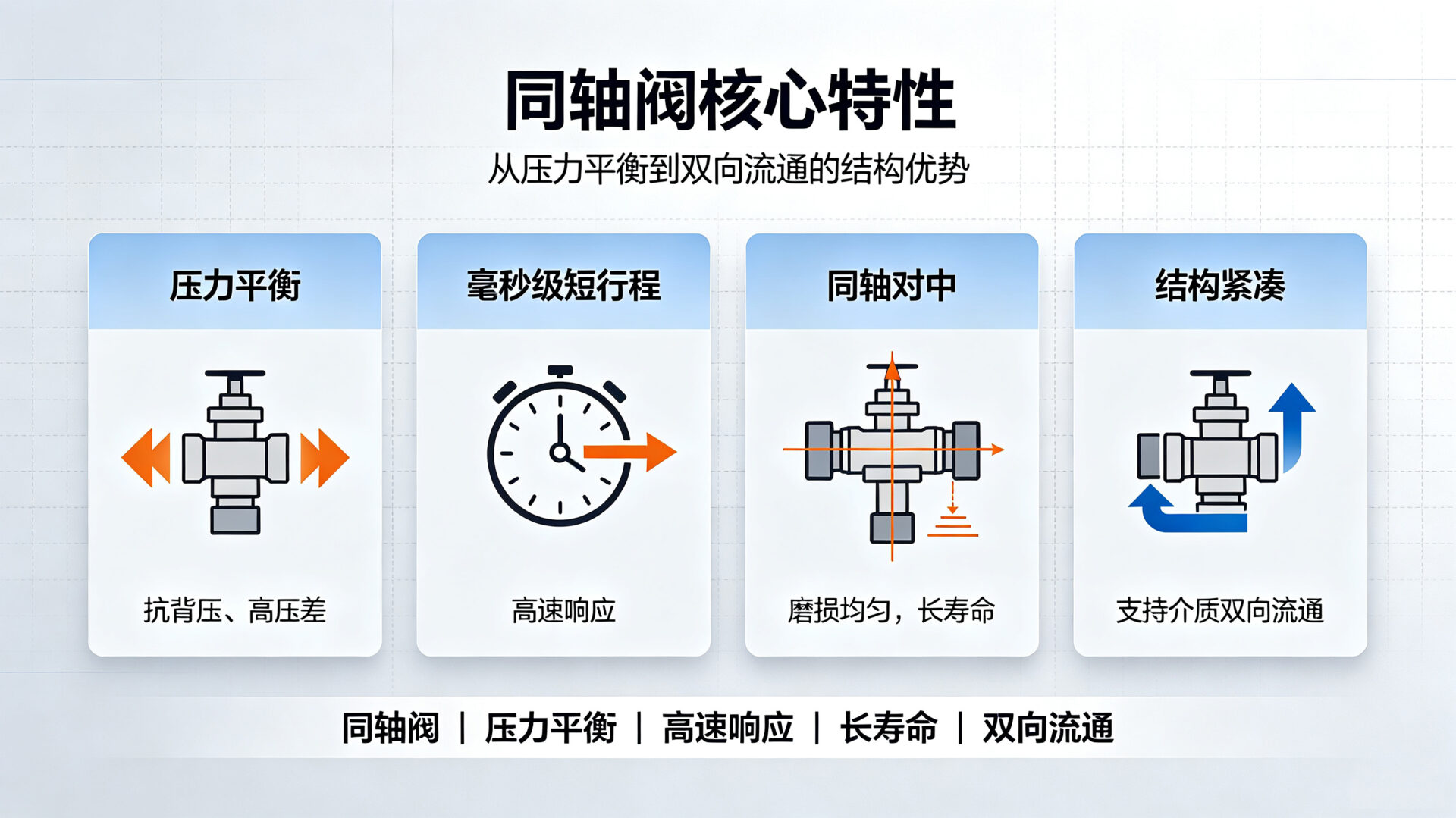

二、核心优势

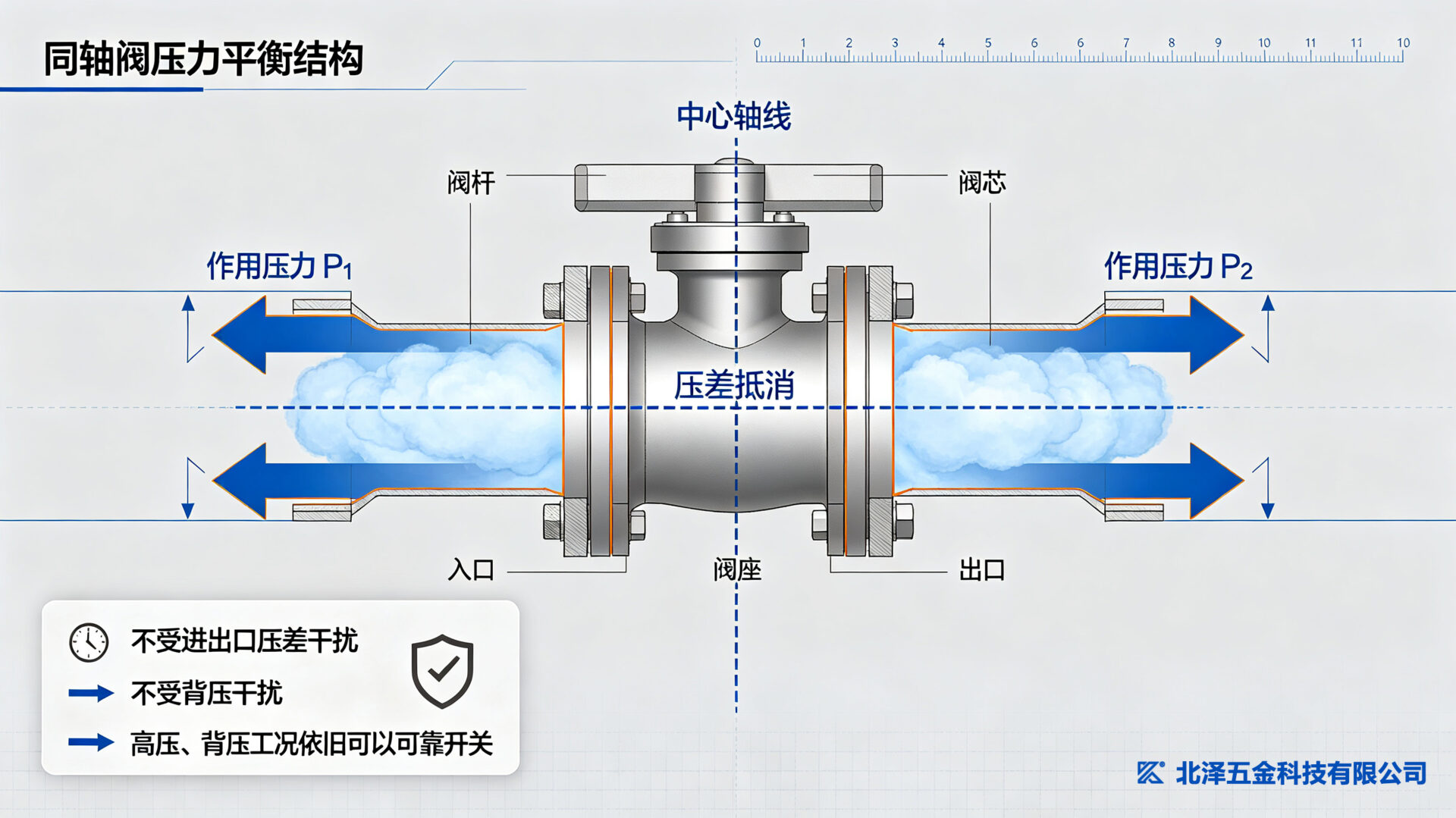

1.压力平衡设计

• 同轴阀的阀芯两侧压力相互平衡，不受介质压力影响，即使在零压或高压差下也能稳定动作。
• 例如，COAX同轴阀在关闭时可承受出口压力比入口压力高16bar的背压而不泄漏。

2.高响应速度

• 由于阀芯行程短且直接驱动，同轴阀的开关速度极快（毫秒级），适用于需要快速切断或调节的场合（如液压系统、气动控制）。

3.长寿命与免维护

• 阀芯与阀座同轴对中，磨损均匀，寿命可达千万次（是传统阀门的10倍以上）。
• 部分型号（如COAX阀）采用特殊设计，无需维护即可长期运行，即使在高污染介质中也能减少阀座磨损。

4.结构紧凑与多功能

• 同轴设计使阀门体积小巧，节省安装空间。
• 支持模块化组合（如条形布置），适用于严苛安装条件。
• 介质可双向流动，简化管路设计。

---

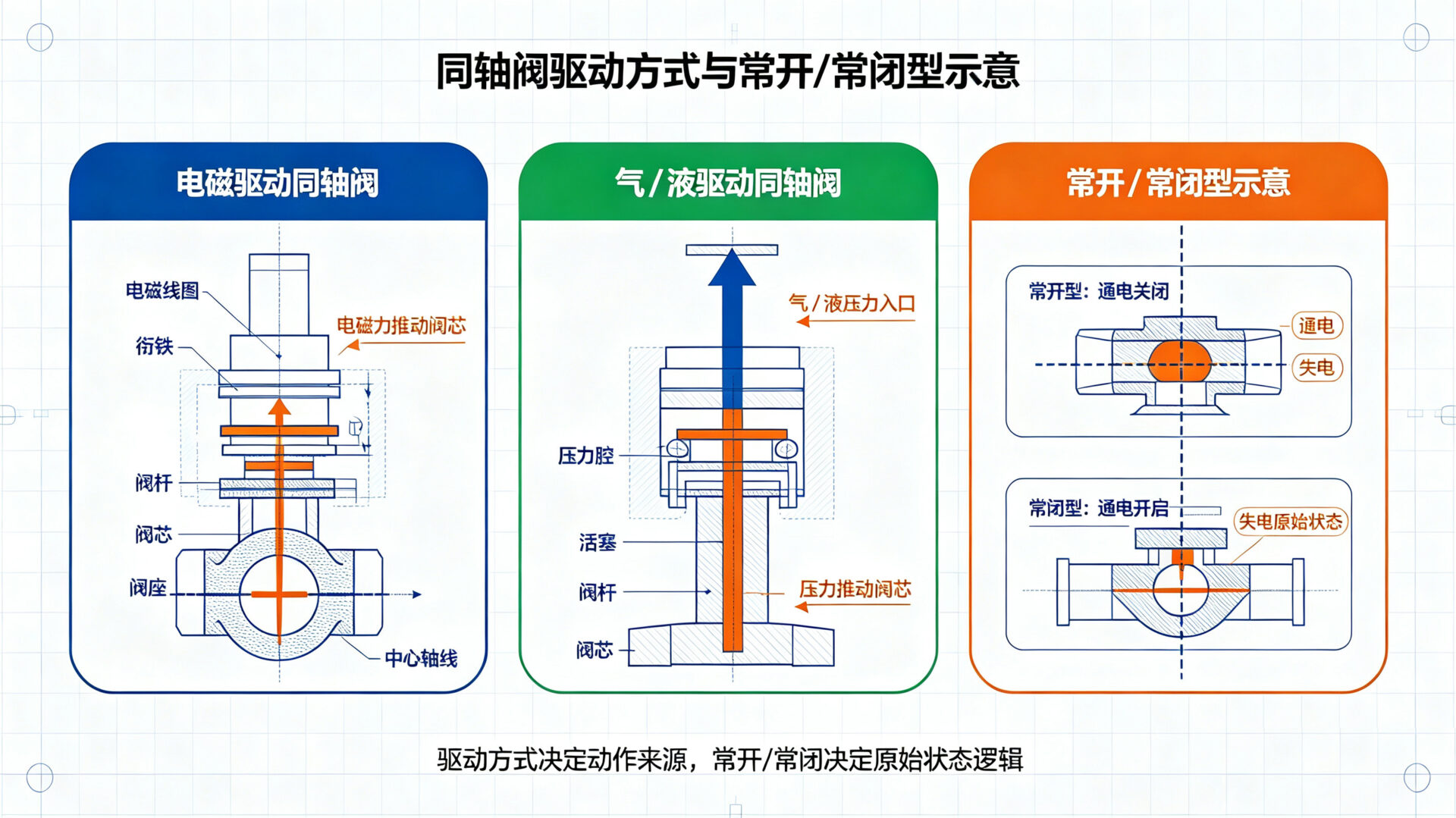

三、常见类型

1. 电磁式同轴阀：最常见，由电磁线圈驱动。
2. 气动/液压驱动同轴阀：用于防爆或大流量场合。
3. 常开型 / 常闭型：根据默认状态区分。
4. 二通、三通或多通：根据流路数量设计。

---

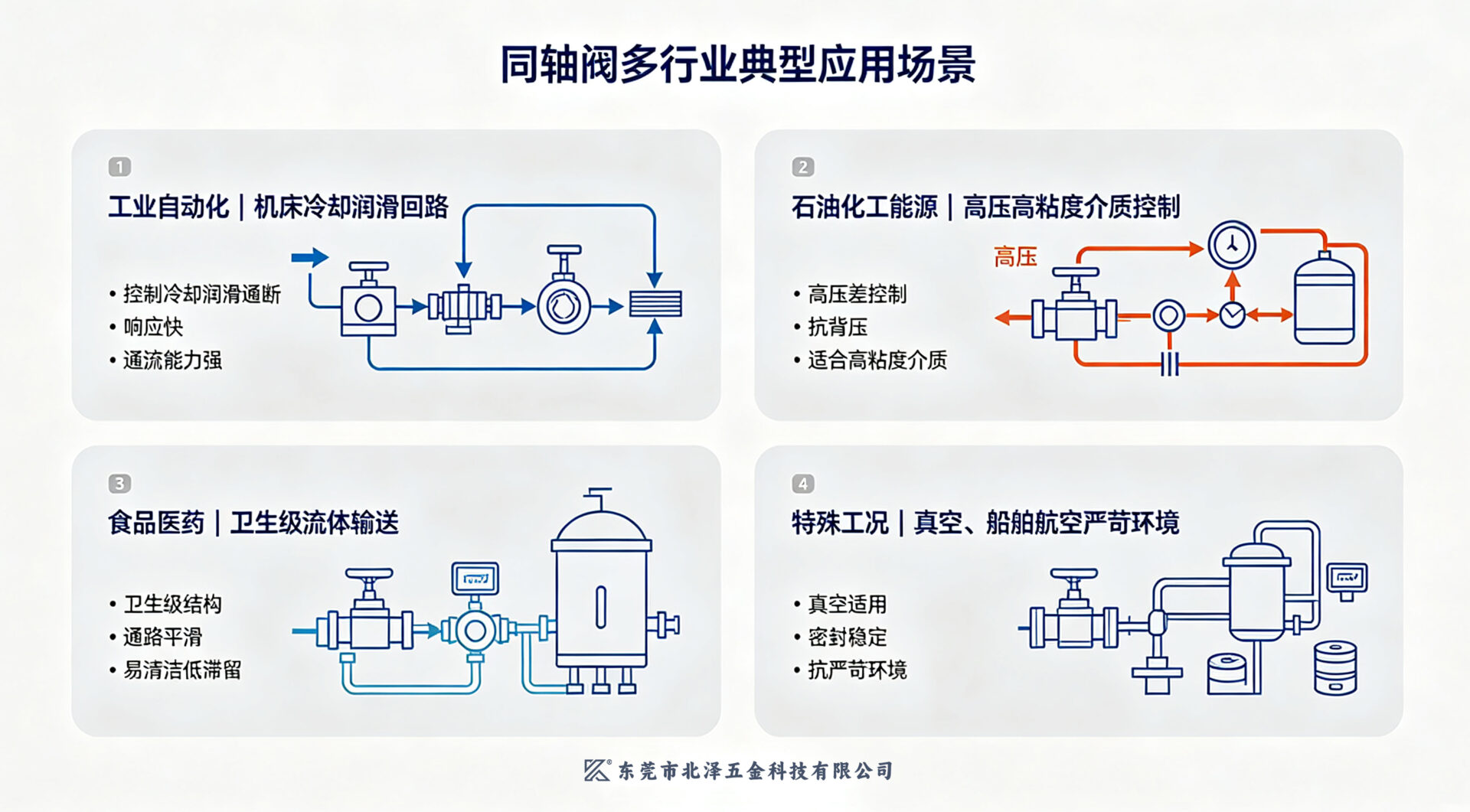

四、主要用途：覆盖多行业的流体控制需求

领域	说明
工业自动化与机械工程	1.机床设备：控制切削液、润滑油的流量，实现精准润滑和冷却（如德国COAX阀在机床冷却系统中的应用）。 2.液压/气动系统：高频响控制液压油或压缩空气，提升设备响应速度（如挖掘机、装载机的动作控制）。
石油化工与能源领域	1.原油输送与炼化：控制高粘度、含颗粒介质（如原油、沥青），耐受高压和腐蚀环境。 2.电力系统：调节蒸汽、水或冷却剂流量，确保发电机组稳定运行（如核电站安全保护系统）。 3.新能源：氢燃料电池系统中的氢气控制、LNG加注站的紧急切断。
医药与食品工业	1.无菌流体输送：采用卫生级密封材料（如PTFE），确保药品、食品加工过程的无菌性（如CIP清洗系统）。 2.灌装与计量：高精度控制流体流量，适用于药品、饮料的定量灌装。
特殊环境应用	1.真空技术：在真空环境中稳定工作，用于半导体制造、真空镀膜设备。 2.船舶与铁路：耐受振动和恶劣环境，控制发动机燃油或润滑油。 3.航空航天：燃油系统、液压系统的精确控制，要求高可靠性和快速响应。

---

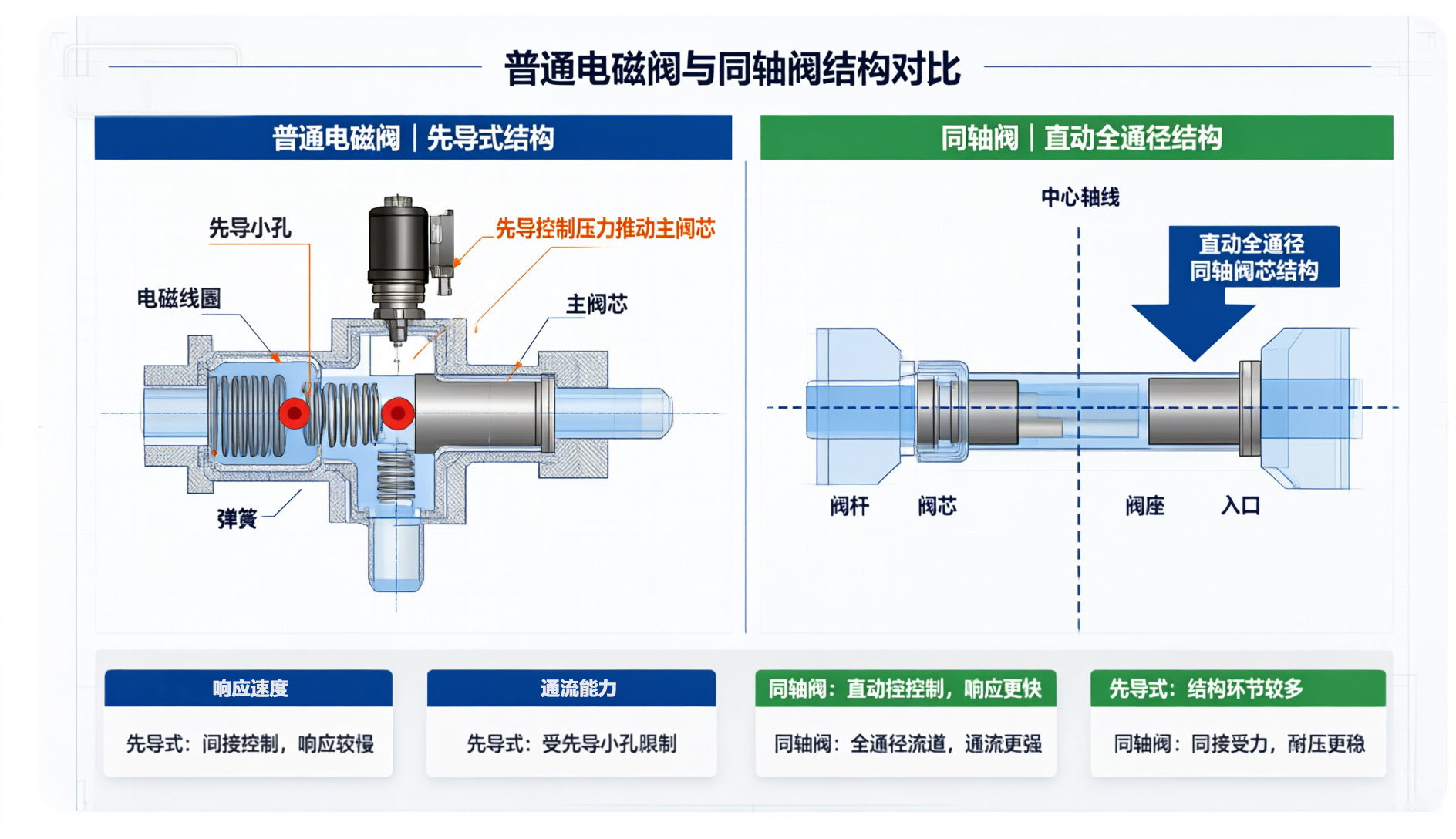

五、与普通电磁阀的区别

对比项	普通电磁阀	同轴阀
结构	多为先导式或膜片式	直动式，阀芯同轴滑动
响应速度	较慢（几十毫秒以上）	极快（<20 ms）
耐压能力	一般（<10 MPa）	高（可达40 MPa以上）
流量特性	受先导孔限制	全通径设计，流通能力强
成本	较低	较高（精密加工）

收藏备查

同轴阀通过同轴结构和压力平衡设计，解决了传统阀门在高压、快速响应或复杂介质条件下的不足。

其广泛应用于对流体控制精度、响应速度和可靠性要求较高的领域，是工业自动化和高端装备中的关键元件。

同轴阀，看似简单，实则功能强大。它不仅提升了设备的运行效率，也在多个领域中发挥着不可替代的作用。
