溢流阀怎么调压力？系统压力设定实操教程
在液压系统中，溢流阀是一个极其关键的部件，它不仅控制系统的压力，还确保系统运行的安全和稳定。开启压力和调整压力是溢流阀的核心参数，正确设置这两个值对于系统性能至关重要。

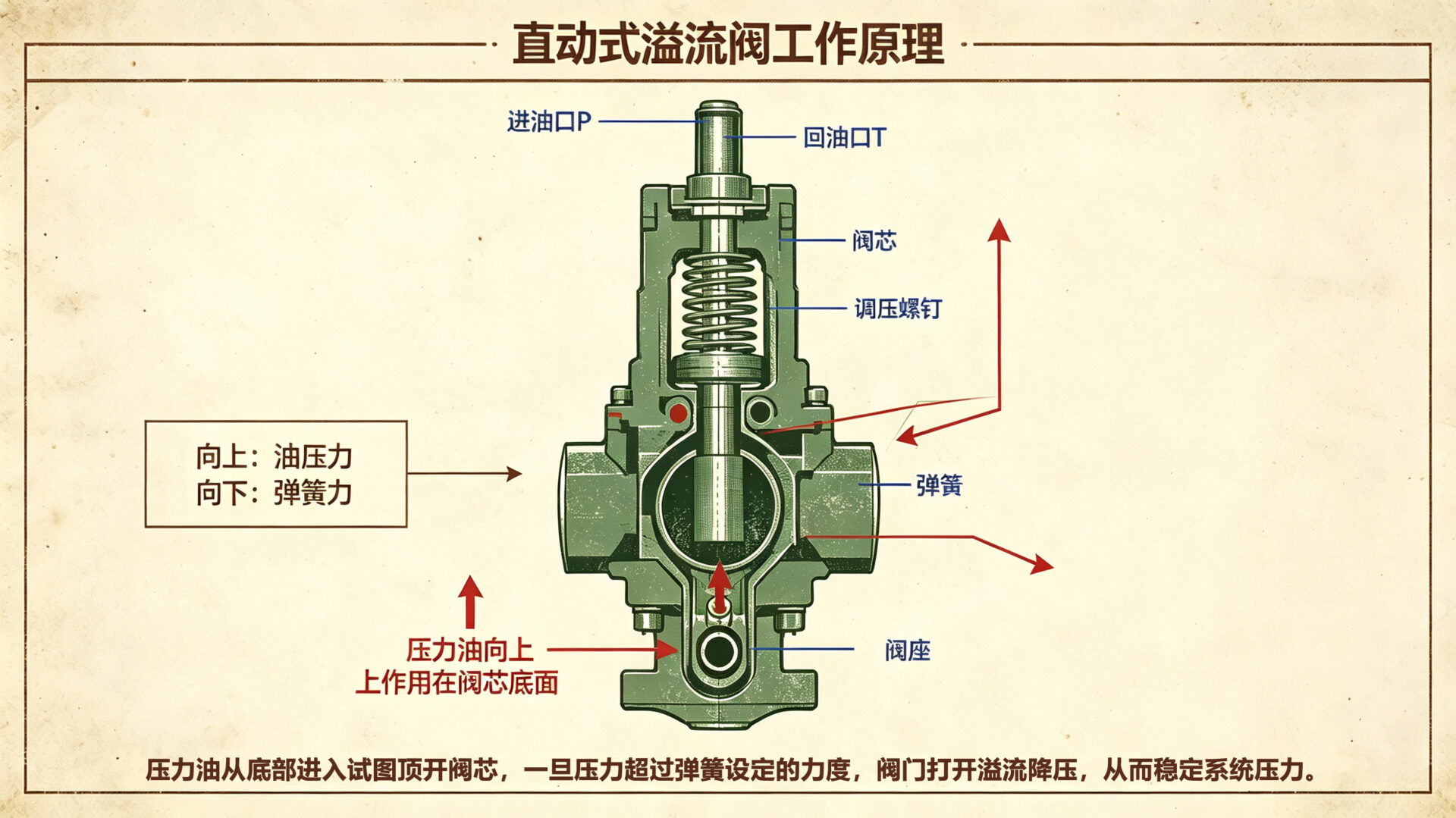

溢流阀的开启压力（也称调定压力或设定压力）是指系统压力达到该值时，溢流阀开始打开并允许部分液压油溢流回油箱，从而限制系统最高工作压力。正确设定这一参数对液压系统的安全、效率和寿命至关重要。
开启压力是溢流阀开始打开泄压的最小压力值，由弹簧预紧力决定，通常为系统最高工作压力的80%-110% ；调整压力是通过调节螺钉设定的系统最高安全压力，不应超过系统额定压力的110% 。
一、溢流阀的开启压力 vs 调整压力
1. 开启压力
- 溢流阀刚开始溢流时的压力
- 对应阀口刚打开的点
- 流量很小，压力略低于调定压力
2. 调整压力（调定压力）
- 溢流阀稳定溢流、流量较大时维持的压力
- 是系统额定工作压力的设定依据
- 一般就是压力表读到的溢流稳压值
工程上常说的“调溢流阀压力”，指的就是调整压力。
二、适配原则
1、压力匹配原则
- 液压系统：常设为泵额定压力的80%-90%（如16MPa泵配13-14MPa溢流阀）
- 气动系统：压力通常为0.4-0.7MPa，溢流阀调低0.1MPa提供安全余量
- 工程机械：系统压力可达21-35MPa，溢流阀调至额定值85%左右（约18-30MPa）
2、工况适配原则
- 冲击负载系统：压力需提高20%-30%（如冲压设备从10MPa调至12-13MPa）
- 连续运行系统：压力可降低10%-15%（如输送带系统从8MPa调至6.5-7MPa）
- 环境补偿：高温环境降低5%-10%，寒冷环境提高5%-10%
三、溢流阀调整压力的具体操作流程
1.准备工具
- 压力表（量程 ≥ 预期压力的1.5倍）
- 内六角/扳手
- 系统空载运行

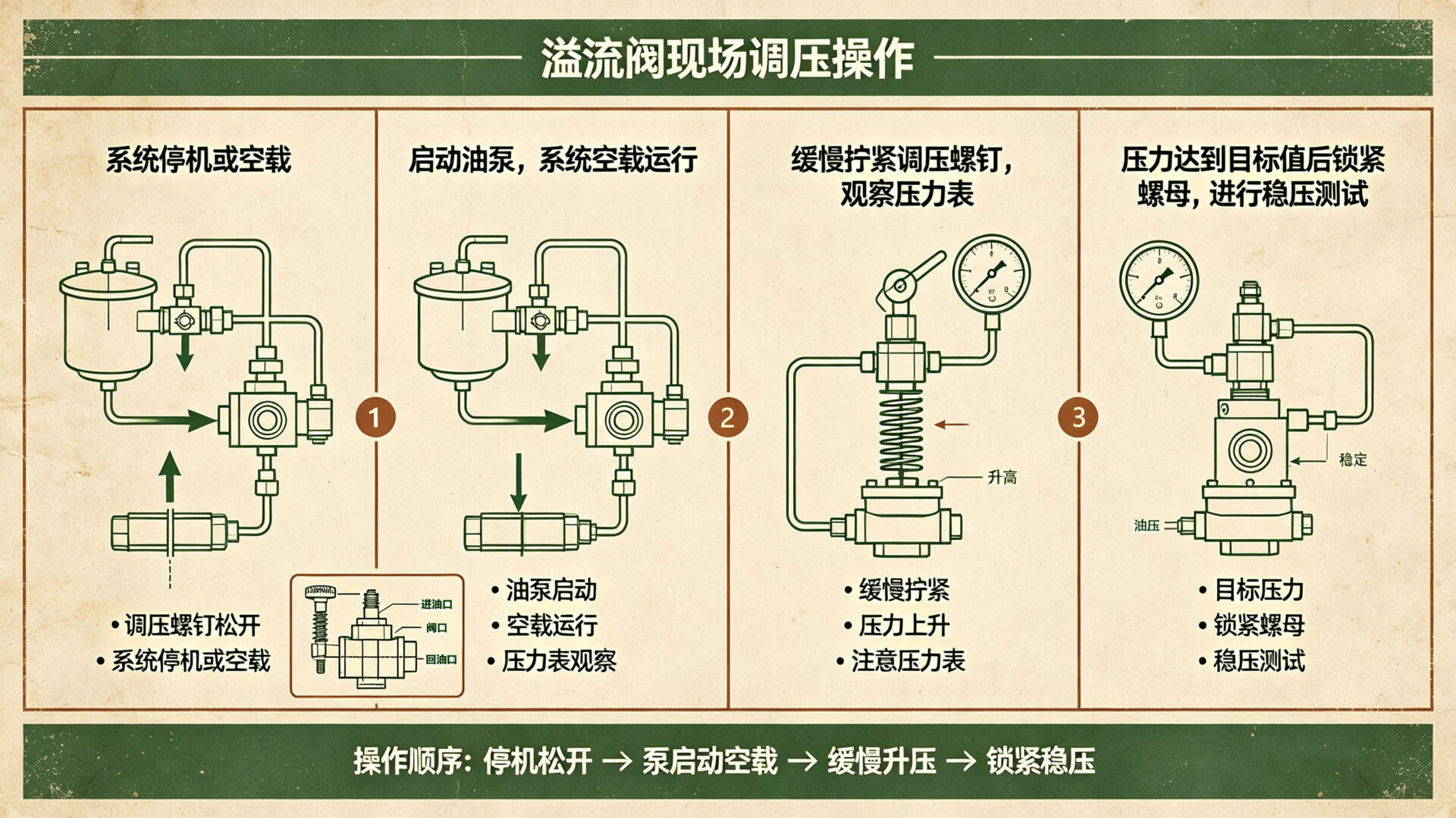

2.设定步骤
- 系统空载，使执行元件处于无负载位置
- 先把调压螺钉完全松开（压力最低）
- 启动油泵，让油液通过溢流阀回流
- 慢慢拧紧调压螺钉，观察压力表
- 达到目标系统工作压力后锁紧螺母
- 做3–5分钟稳压测试，确认压力稳定不漂移
3.关键原则
- 溢流阀压力 = 系统额定工作压力
- 一般比最大执行元件负载压力高 10%~20% 预留余量
- 不能按“泵的额定压力”盲目设定

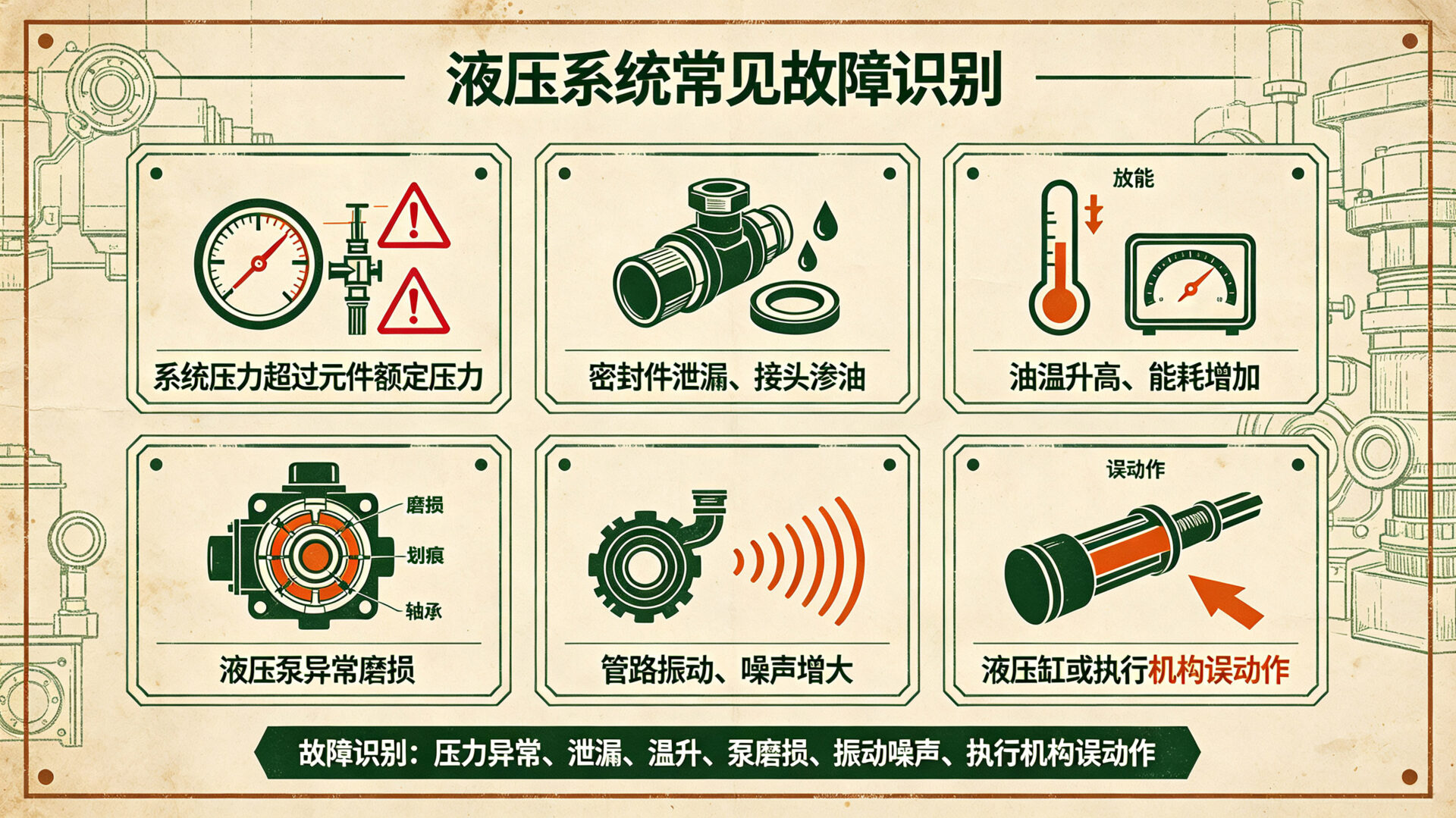

三、设定值过高会对系统造成什么影响？
溢流阀压力调得过高，是液压系统最常见的严重隐患，会引发连锁问题：
1. 系统压力超标 → 元件寿命急剧下降
- 泵、马达、油缸、阀、密封件长期超压
- 密封快速老化、挤出、爆裂
- 阀体、泵壳、缸筒出现疲劳裂纹、爆体
2. 油温急剧升高，能耗大幅增加
溢流压力越高，溢流损失功率越大：
- 大量高压油直接溢流 → 全部变成热量
- 油温快速上升 → 粘度下降 → 泄漏增大 → 更热
- 形成恶性循环
3. 管路振动、噪声增大
- 高压溢流产生剧烈湍流、气穴
- 管路抖动、接头松动、焊缝开裂
- 产生刺耳啸叫
4. 泵磨损加快，容易烧泵
- 柱塞泵/齿轮泵长期在接近或超额定压力工作
- 轴承、配流盘、齿轮端面磨损加速
- 出现内泄增大、流量下降、噪声变大、烧泵
5. 安全风险上升
- 超压可能导致油管爆裂、接头甩出
- 执行元件失控冲击
- 高压油喷射伤人风险显著提高
6. 控制精度变差
- 泄漏增加
- 阀的响应特性偏移
- 同步、定位精度下降
四、合理设定建议
| 项目 | 建议 |
| 设定压力 | = 系统最大正常工作压力 × (1.05 ~ 1.10) |
| 不得高于 | 液压泵、执行器、管路等最薄弱环节的额定压力 |
| 定期校验 | 每6~12个月或大修时复核设定值是否漂移 |
五、简单判断溢流阀压力是否过高
出现以下情况，优先检查溢流阀压力：
- 空载时系统压力依然很高
- 油温上升极快
- 泵噪声明显变大
- 系统振动大
- 密封频繁损坏
- 执行元件速度莫名变慢（内泄增大）
常见误区
溢流阀不是“越高越好”，而是“恰到好处”。
正确设定开启压力，既能保障系统在正常工况下高效运行，又能在异常时迅速响应，起到“守护神”的作用。
溢流阀的开启压力和调整压力是液压系统运行的关键参数，合理设定这两个值对于确保系统安全、稳定运行至关重要。
设定值过高不仅会影响设备性能，还可能带来严重的安全风险。定期校准压力偏差（超过0.5MPa需重新调整）是维持系统稳定的关键措施。
在实际应用中，建议根据系统的负载、工况和设备特性，结合专业设计和测试数据，进行科学合理的设定。
同时，定期检查和维护溢流阀，确保其正常工作，是保障液压系统长期稳定运行的重要措施。
