气动蝶阀结构、工作原理与适用工况介绍

气动蝶阀是气动执行机构与蝶阀阀体结合的自动化阀门，通过压缩空气驱动实现启闭或调节功能。

广泛应用于工业流体系统的通断控制或流量调节，其工作原理可分为核心结构组成和动作执行流程两部分，具体如下：

---

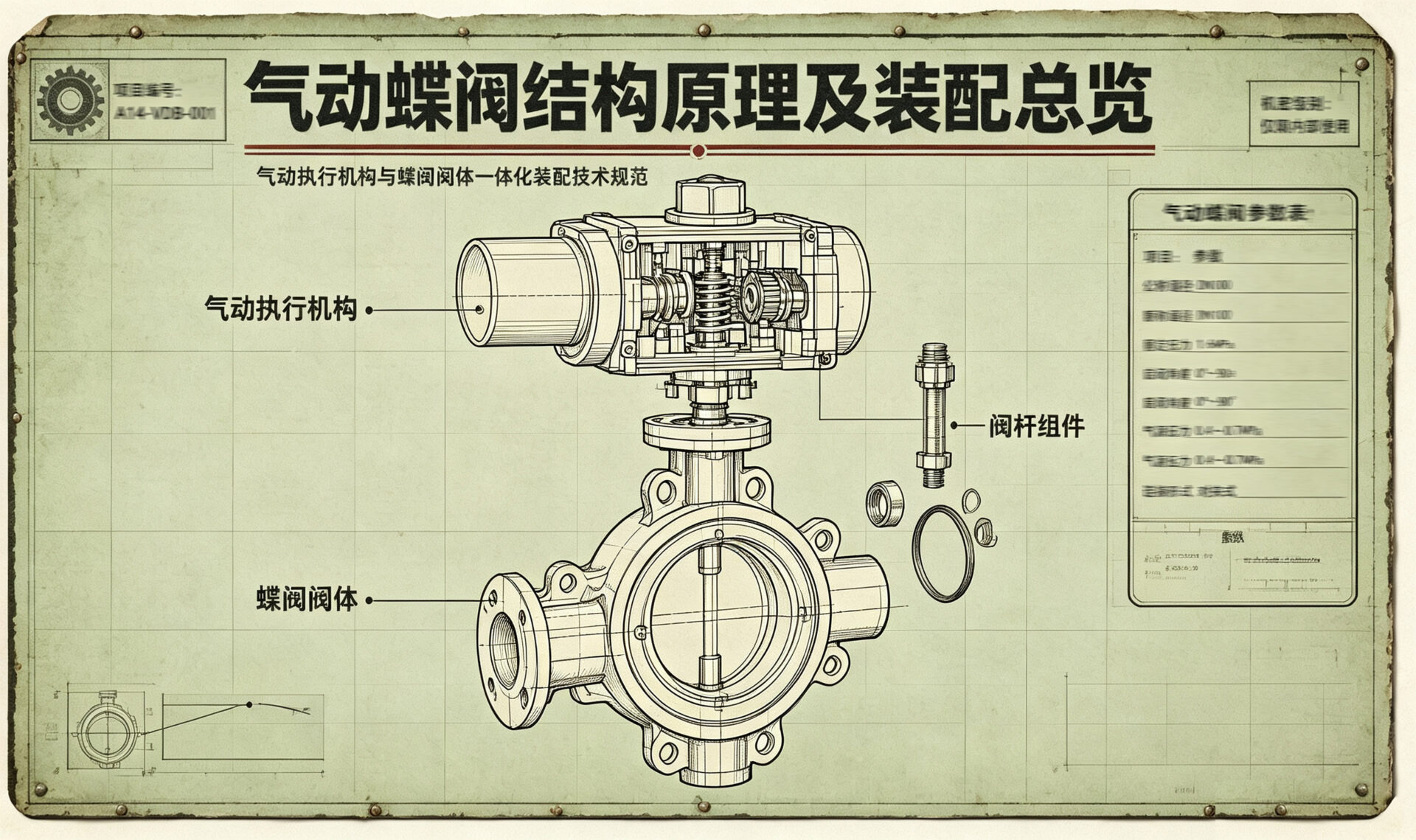

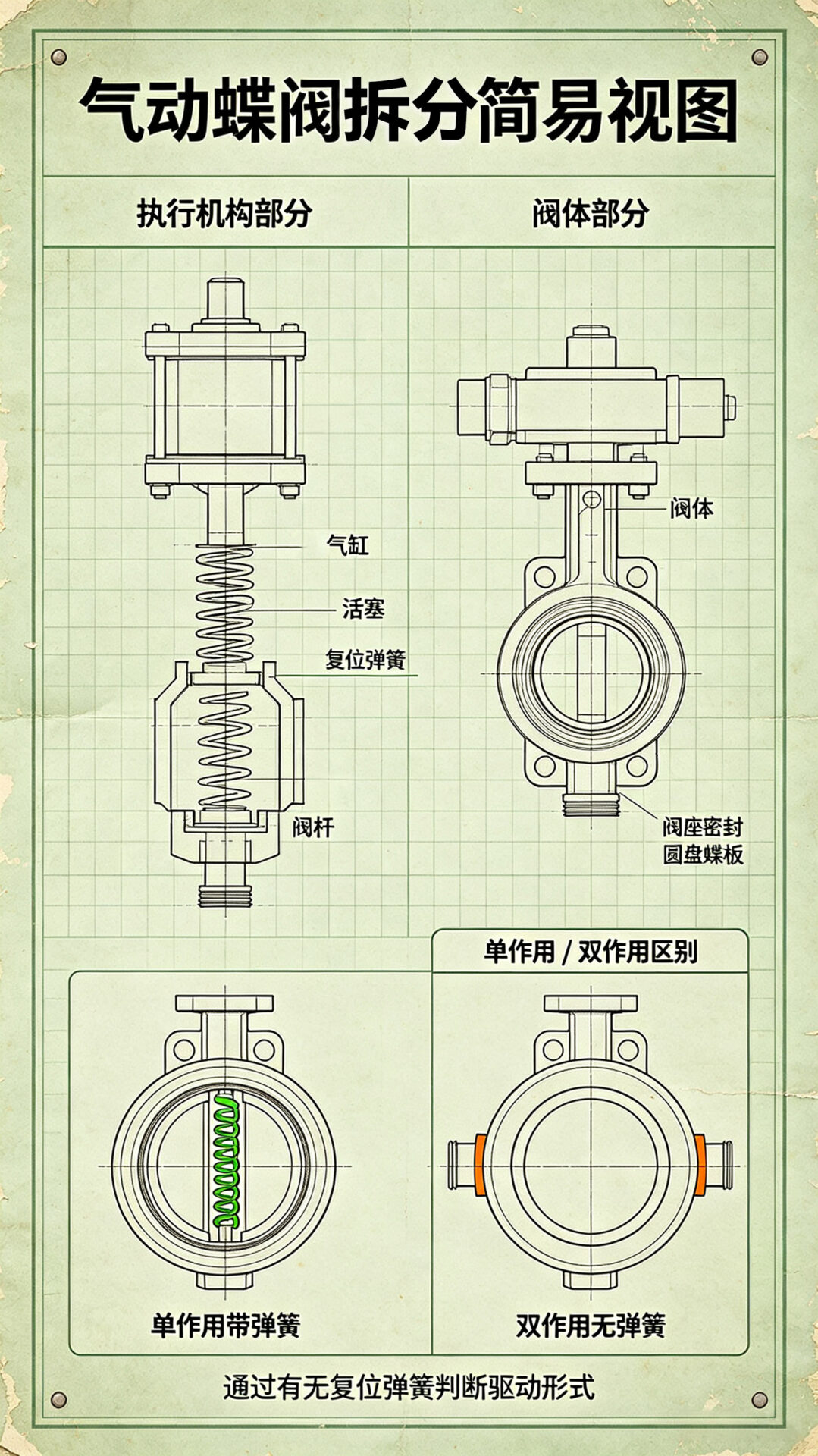

一、 核心结构组成

气动蝶阀主要由两大模块构成，各部件协同实现阀门启闭与调节：

1.气动执行机构

2.蝶阀阀体

• 阀体：连接管道，通常为对夹式、法兰式或凸耳式。
• 蝶板（阀瓣）：圆盘形，绕阀杆旋转，控制介质通断。
• 阀杆：传递执行器扭矩，带动蝶板转动。
• 密封形式：包括阀座（软密封如EPDM、PTFE，或金属硬密封），确保关闭时的密封性。

---

二、 动作执行流程

气动蝶阀通过气动执行机构驱动阀杆旋转，带动蝶板偏转，改变蝶板与阀座的开合角度，从而控制流体通断或流量大小，具体流程分两类：

1.  开关型气动蝶阀（最常用）

以单作用执行机构为例：

动作状态	执行流程
开启阀门	1. 控制系统给电磁阀通电，压缩空气进入气缸无弹簧腔； 2.  气体压力推动活塞，压缩弹簧，带动活塞杆伸出； 3.  活塞杆驱动阀杆旋转 90°，蝶板同步转动至与流体方向平行，阀门完全开启，介质顺畅通过。
关闭阀门	1. 电磁阀断电，气缸内压缩空气排空； 2.  复位弹簧回弹，推动活塞反向运动，带动活塞杆缩回； 3.  阀杆反向旋转 90°，蝶板转动至与流体方向垂直，压紧阀座，阀门完全关闭，阻断介质流动。

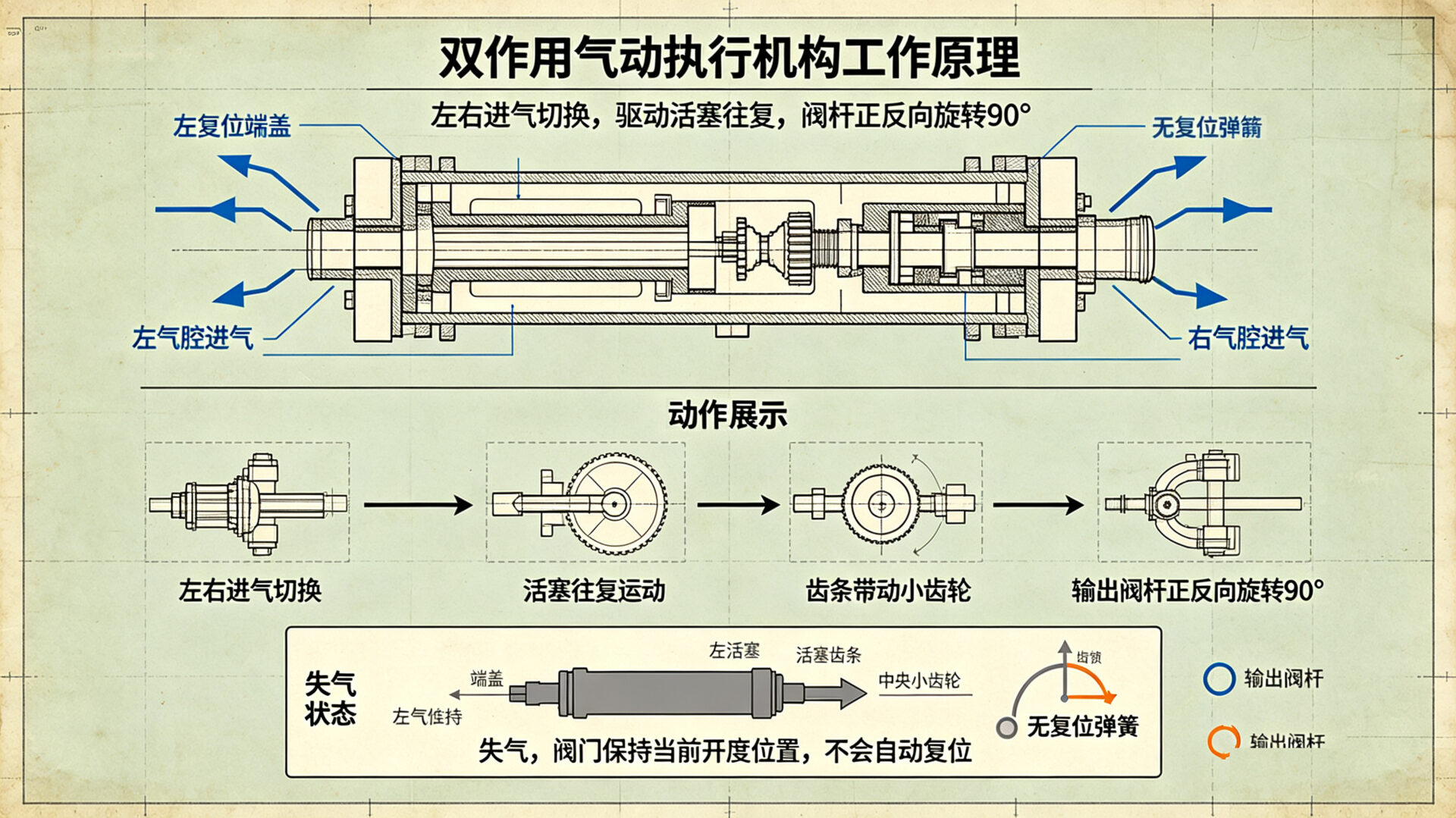

双作用执行机构：无复位弹簧，需通过电磁阀切换压缩空气的进气方向，驱动活塞正反向运动，实现阀门启闭，失气时阀门保持当前位置。

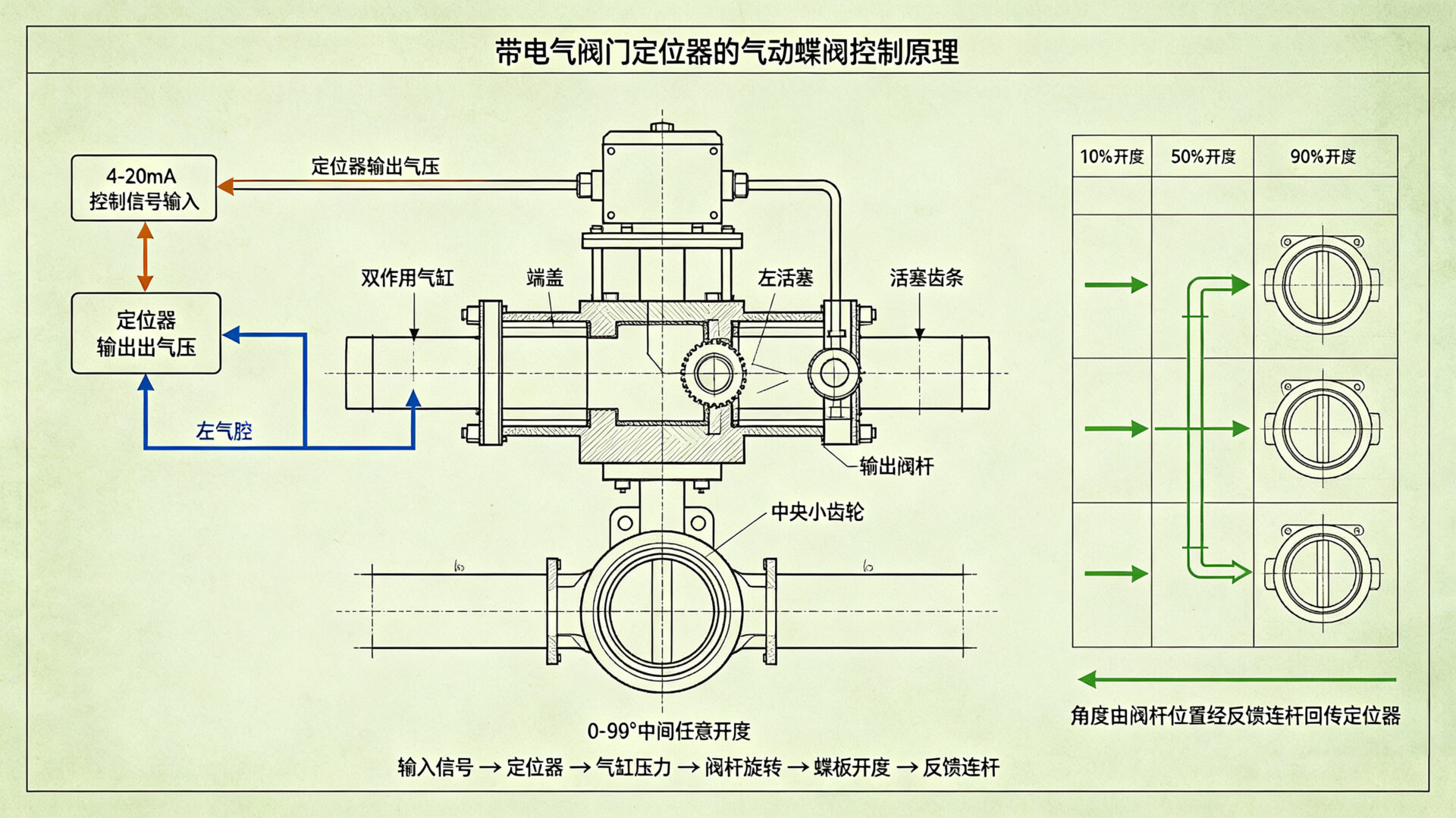

2.  调节型气动蝶阀

适用于需要精准控制流量的场景，增加了电气阀门定位器：

1. 控制系统输入4-20mA电信号给定位器；
2. 定位器将电信号转换为气压信号，调节进入气缸的空气压力；
3. 气压驱动活塞带动阀杆旋转0-90°范围内任意角度，蝶板与阀座形成不同开度（如10%、50%开度）；
4. 定位器通过反馈杆检测阀杆实际开度，与输入信号对比，实时调整气压，实现开度精准控制，从而调节介质流量。

---

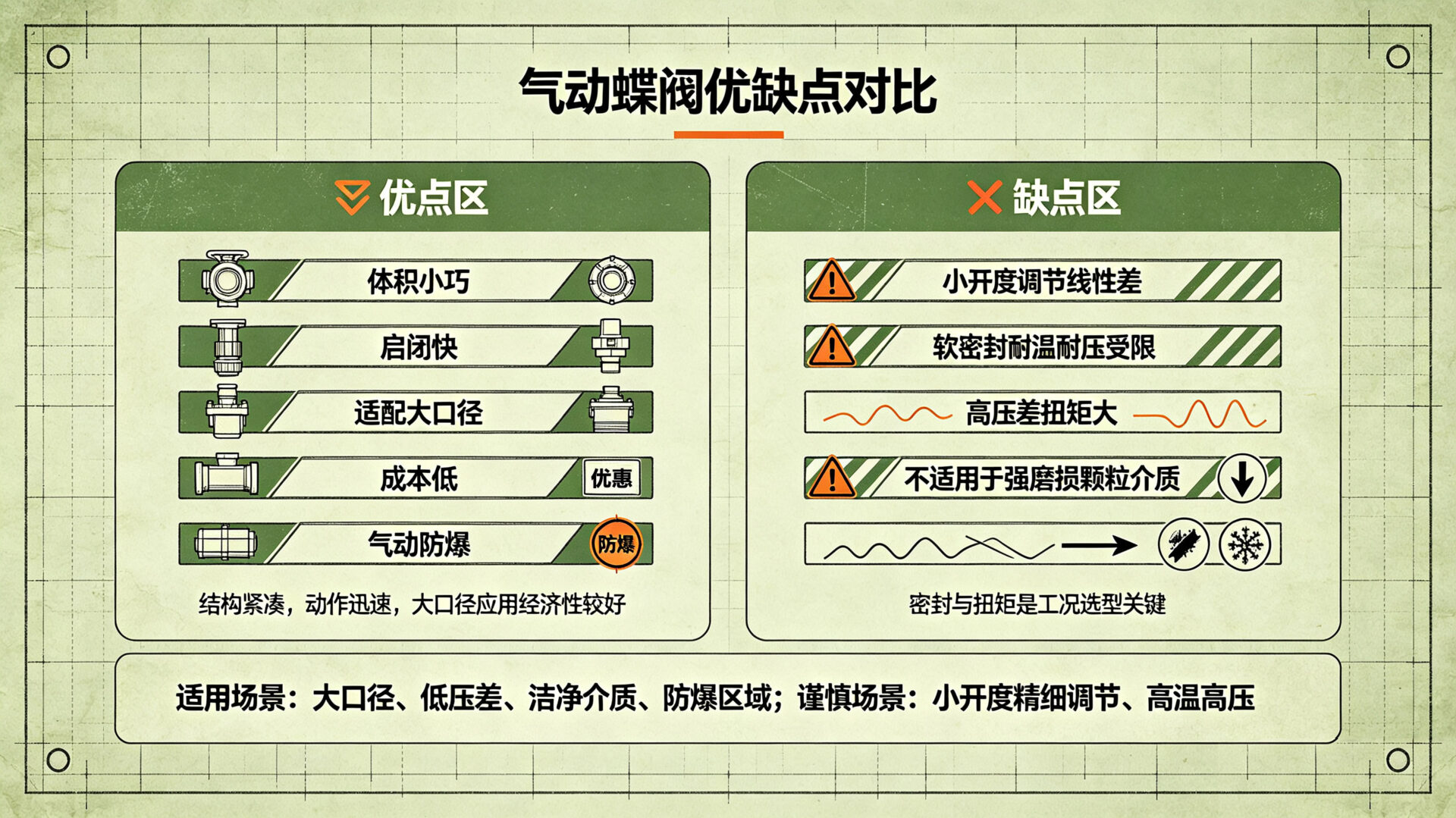

三、特点对比

优点	缺点
结构简单、体积小、重量轻	调节性能不如球阀或截止阀（尤其在小开度时线性差）
启闭迅速（通常1～5秒）	软密封耐温/耐压有限（一般≤150℃，≤1.6MPa）
适合大口径（DN50～DN3000+）	高压差下启闭扭矩大需选大功率执行器
成本较低，维护方便	不适合含颗粒、高磨损介质（易损伤密封面）
气动驱动防爆，适用于易燃易爆环境

---

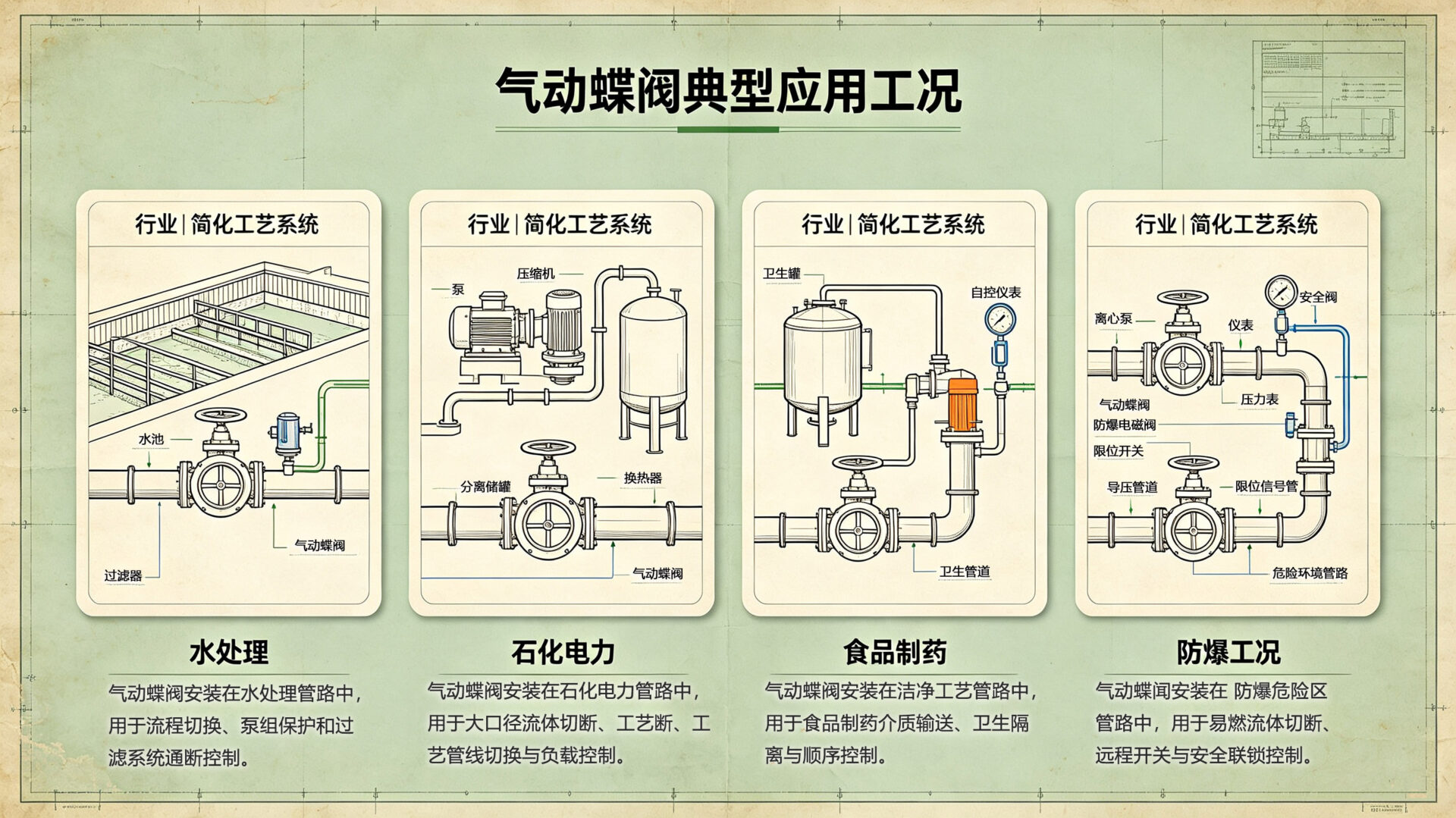

四、典型应用

1.石化、电力、水处理、食品饮料、制药等行业；

2.冷却水、空气、蒸汽、油品、污水等介质的开关或调节；

3.需要快速切断或远程自动控制的场合；

4.防爆区域（替代电动阀门）。

在实际应用中，气动蝶阀的性能不仅取决于结构设计，还与安装、维护和操作密切相关。

定期检查密封件、润滑执行机构、保持气源清洁等，都是确保气动蝶阀长期稳定运行的关键。

---

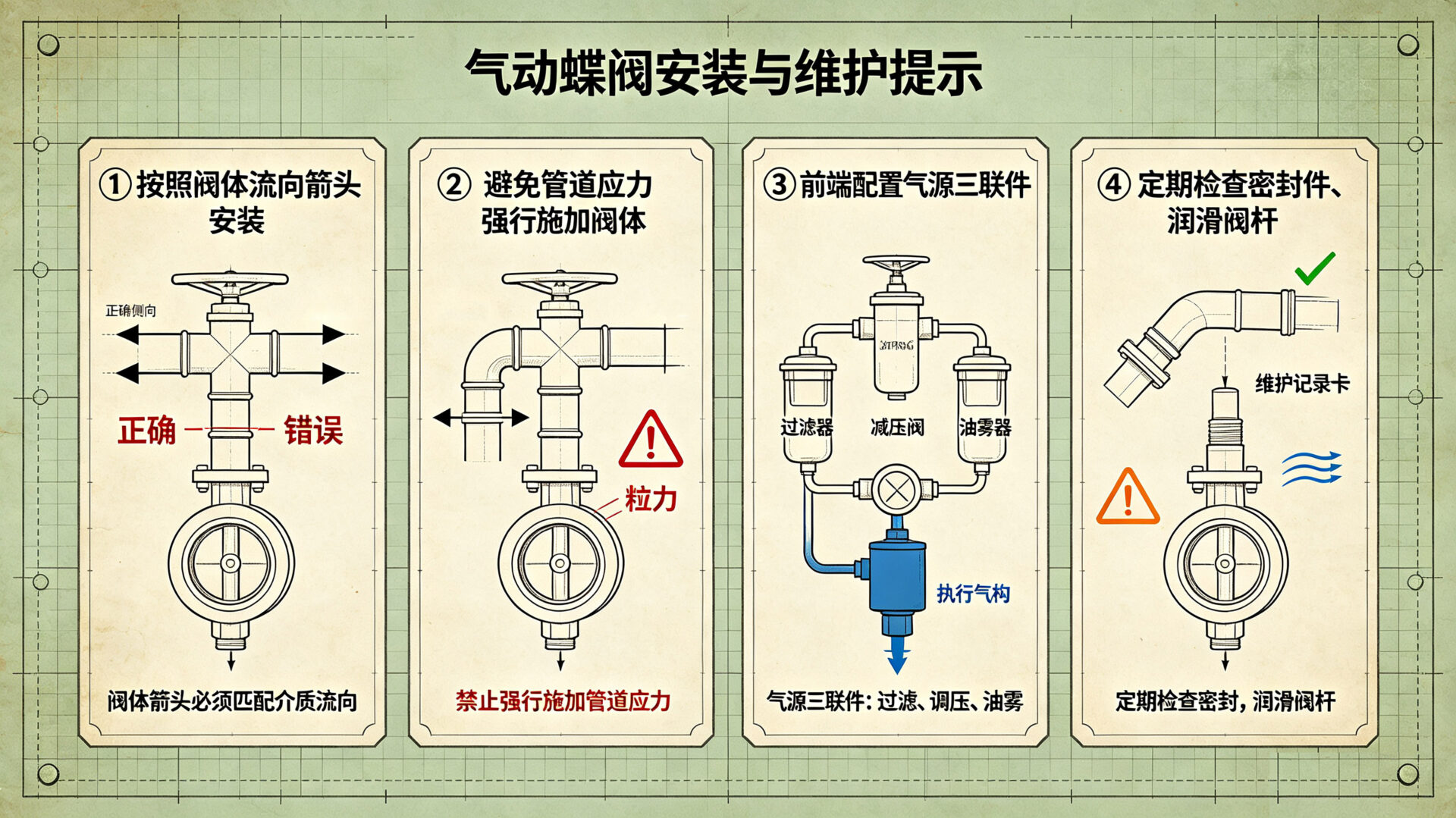

五、注意事项

1.流向：多数蝶阀有推荐流向（阀体标箭头），反向安装可能影响密封或增加操作力矩。

2.管道应力：避免管道变形传递到阀体，导致卡涩。

3.气源要求：洁净、干燥压缩空气（通常0.4～0.7 MPa），建议加装三联件。

4.定期维护：检查密封、润滑阀杆（若允许）、测试动作灵活性。

收藏备用

气动蝶阀作为工业自动化的重要组成部分，其工作原理简单却十分关键。

无论是调节流量、控制压力，还是实现高效运行，气动蝶阀都发挥着不可替代的作用。

在未来的工业发展中，气动蝶阀将继续以其可靠、高效、易于维护的特点，为各行各业带来更多的便利与效率。
