气动换向阀怎么选？不同工况场景选型完整指南

在气动系统中，换向阀是气动系统的“控制中枢”，它决定了系统中气流的切换方向和控制精度。

无论是工业设备、自动化生产线还是精密机械，换向阀的选择都会直接影响系统的性能和效率。

通过改变气流方向实现气缸的伸出/缩回、气路的通断切换。

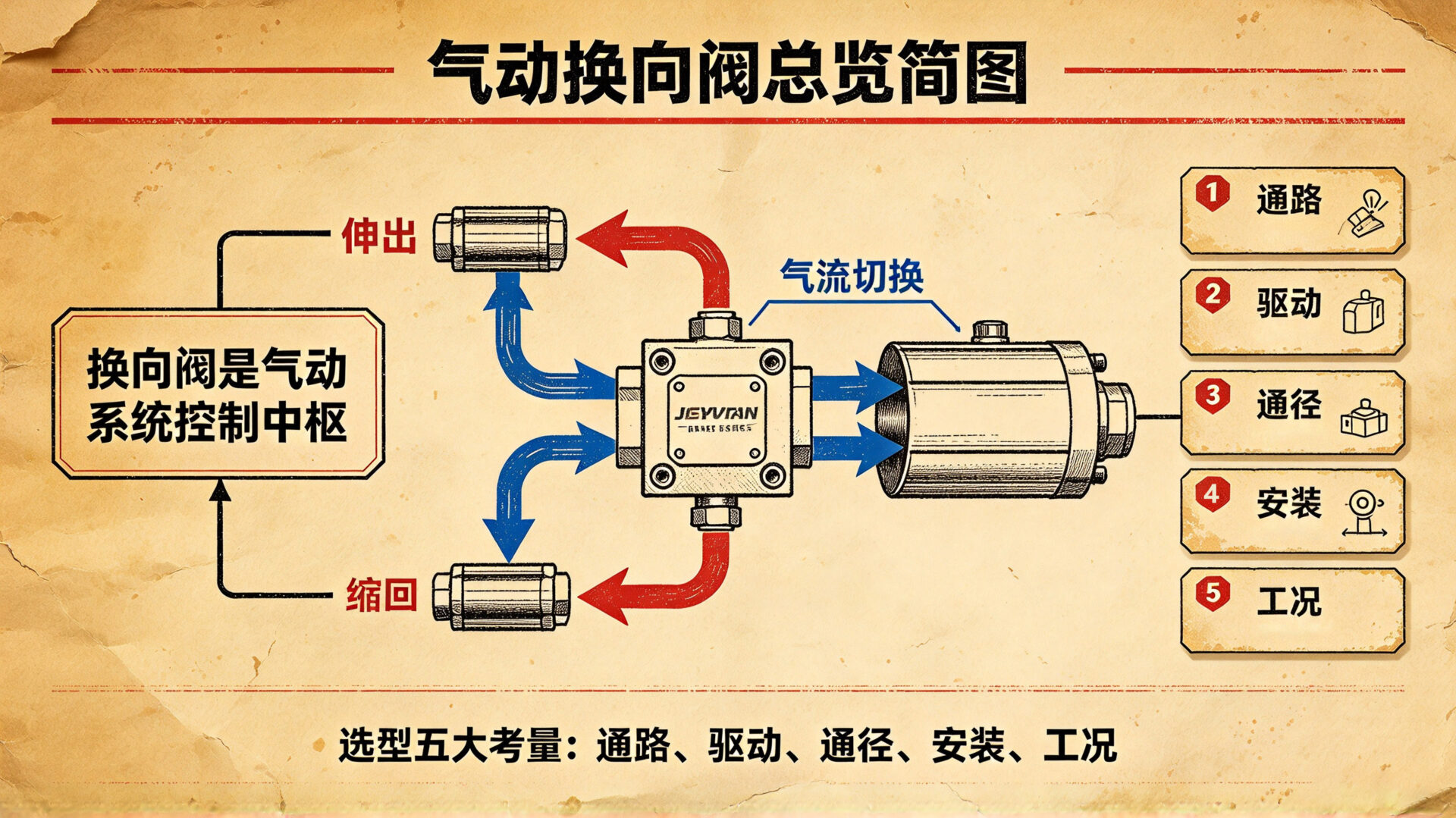

选型需围绕 控制方式、通径规格、位数/通路数、安装形式 四大核心维度，今天我们深入解剖分析气动系统中换向阀在不同场景下的应用吧。

---

一、 常见换向阀类型及符号含义

类型	图形符号简述	特点	典型用途
二位三通（2/3）	1进气口 + 1工作口 + 1排气口	控制单作用气缸（靠弹簧复位）	夹紧、顶出、小行程单动机构
二位五通（2/5）	1进气 + 2工作口（A/B）+ 2排气	控制双作用气缸往复运动	自动化装配、推拉、送料
三位五通（3/5）	中间位可设计为：中封、中泄、中压	可实现气缸“停止保持”或“浮动”	需中途暂停、定位、安全停机
二位四通（2/4）	较少用，无独立排气口（A/B共用排气）	结构紧凑但排气效率低	老式设备或空间受限场合

（注：现代气动系统多用 5通阀，因其 A、B口独立排气，可分别加节流阀调节伸出/缩回速度。）

---

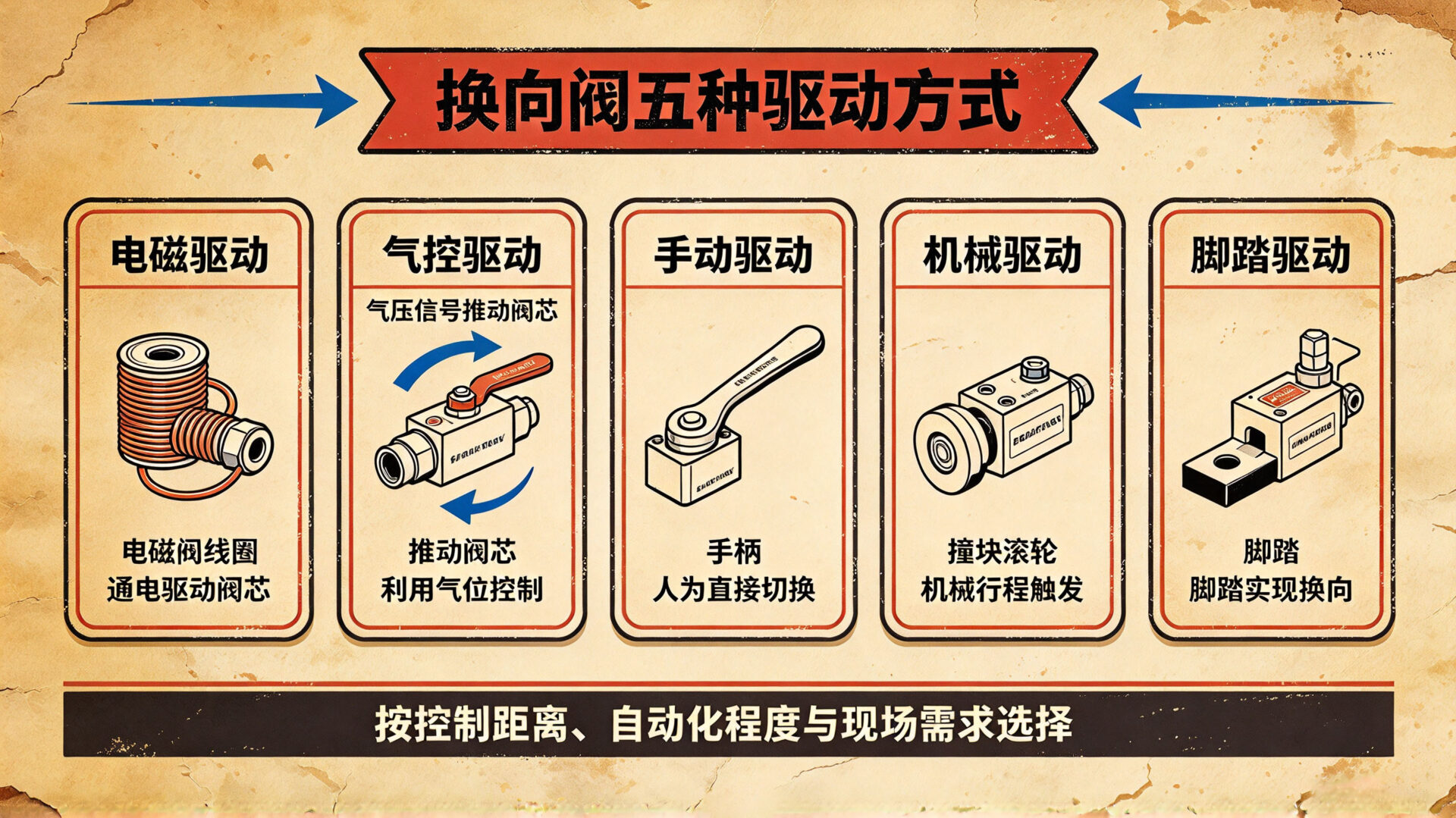

二、换向阀的驱动方式（如何控制它动作？）

驱动方式	控制信号	响应速度	适用场景
电磁阀（最常见）	电控（DC24V/AC220V）	快（10～50 ms）	自动化产线、PLC控制
气控阀	气压信号（先导控制）	中等	防爆环境、无电场合
手动阀	手柄/按钮	慢	调试、急停、安全旁路
机械阀	挡块/滚轮触发	快	限位检测、顺序控制
脚踏阀	脚踩	—	医疗设备、简易操作台

---

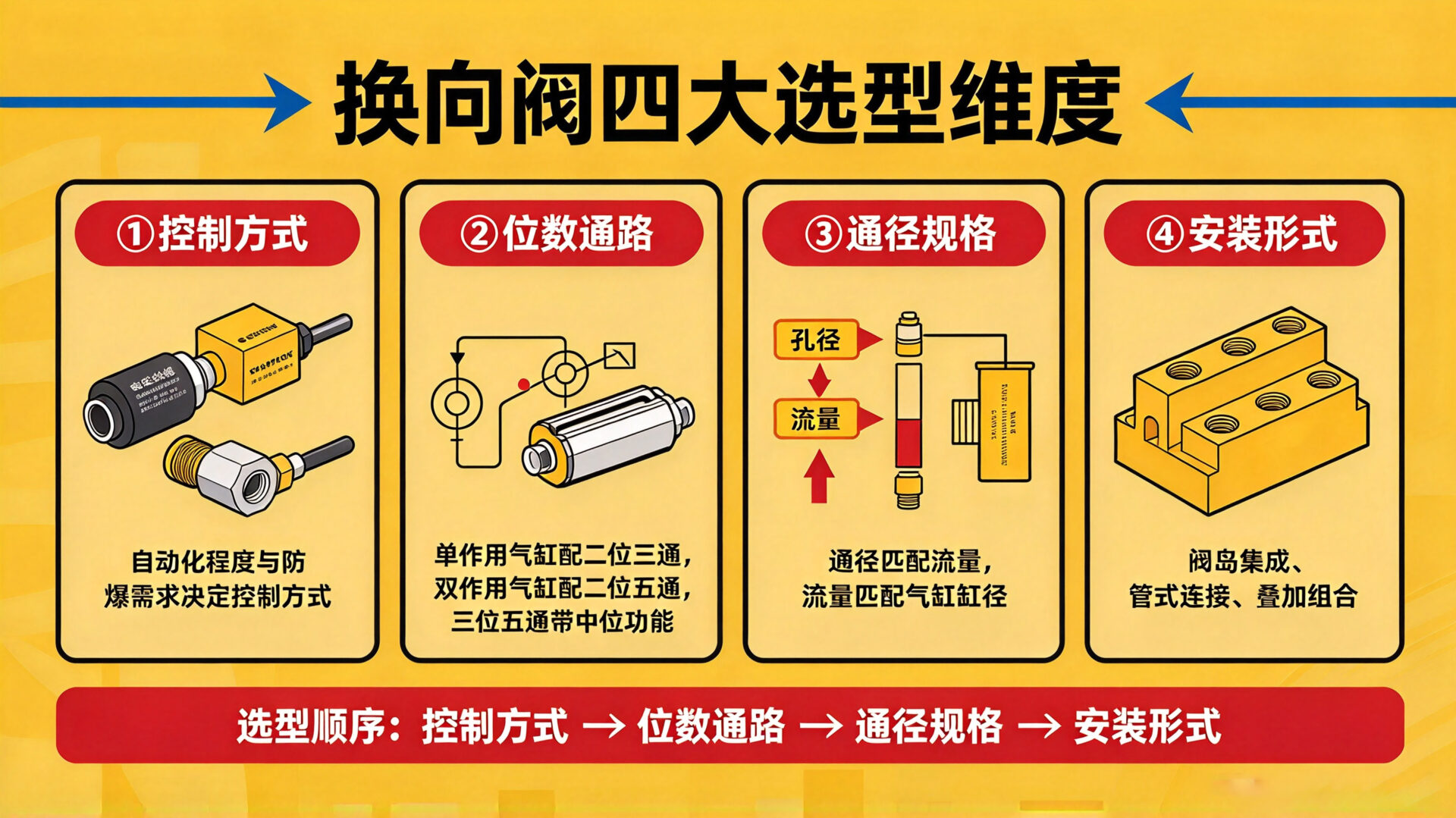

三、核心选型维度

选型维度	分类及特点	选型关键依据
控制方式	1.手动换向阀：手扳/旋钮/脚踏式，无需动力源 2. 电磁换向阀：电磁线圈驱动，可自动控制，分AC220V/DC24V 3. 气控换向阀：压缩空气驱动，适合防爆、远距离控制场景 4. 机械换向阀：靠凸轮/撞块触发，用于行程控制	自动化程度、防爆要求、控制距离
位数/通路数	1.二位二通：通/断两种状态，控制单路气路启停 2.二位三通：控制单作用气缸（弹簧复位型） 3. 二位五通/三位五通：控制双作用气缸（双向驱动）；三位阀可实现中位停止、泄压等功能	执行元件类型（单/双作用气缸）、中位功能需求
通径规格	1.微型阀（φ2.5~φ4mm）：小流量，适配小型气动手指 2.小型阀（φ6φ10mm）：中等流量，适配φ32以下气缸 3. 大型阀（φ15mm以上）：大流量，适配φ50以上大缸径气缸	气缸缸径大小、系统流量需求（缸径越大，需通径越大）
安装形式	1.板式安装：集成在阀岛/安装板上，适合多阀组集中控制 2.管式安装：螺纹直接连接管路，适合单机设备分散控制 3. 叠加式安装：可叠加节流阀、减压阀，节省安装空间	设备布局（集中/分散控制）、空间大小

---

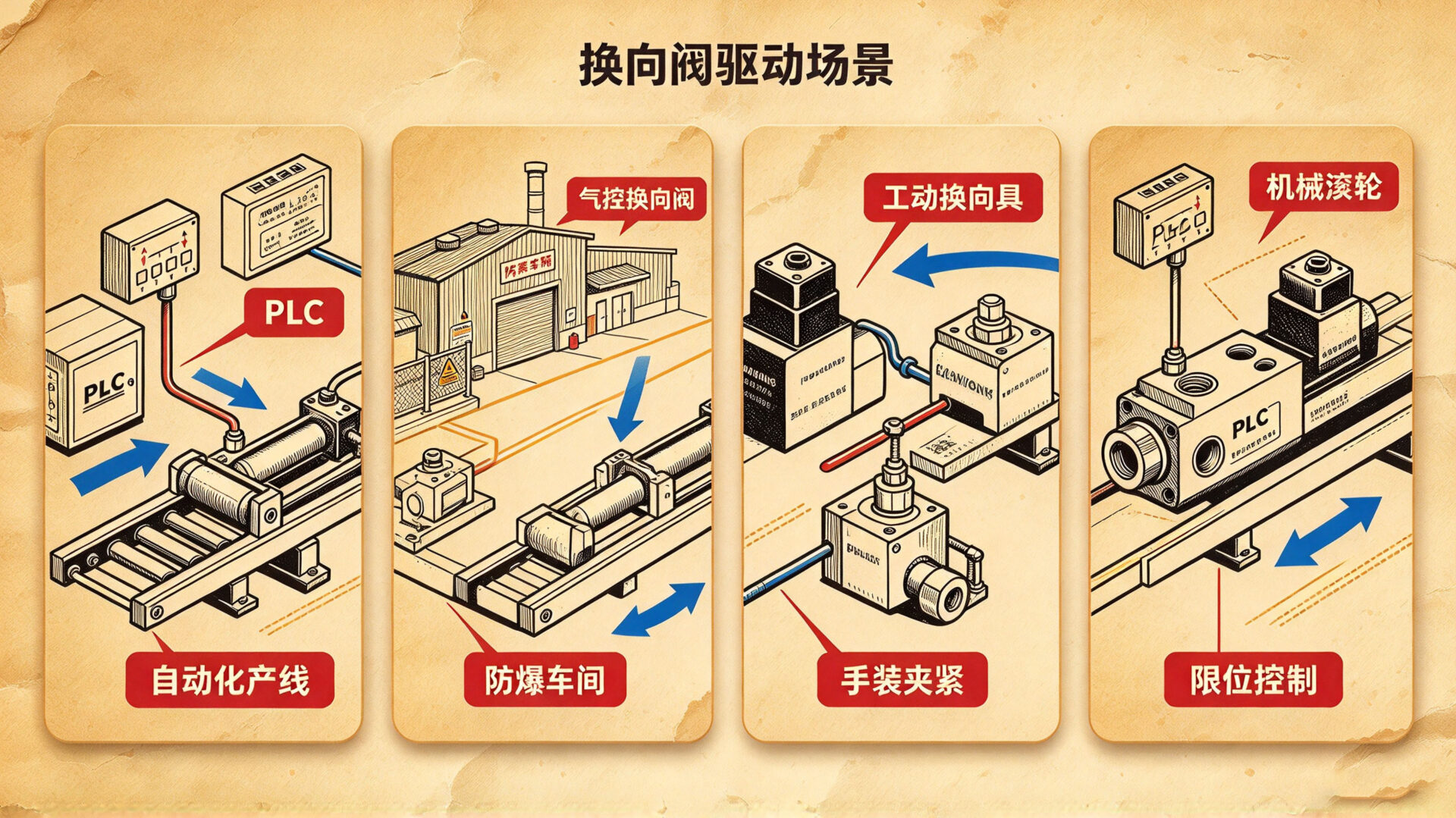

四、 不同类型换向阀的场景适配

★ 1.  按控制方式分类的场景应用

换向阀类型	优势	典型应用场景
手动换向阀	结构简单、成本低、无需供电/供气，操作直观	1.小型设备手动操作（如手动夹紧工装） 2. 设备调试、应急操作回路 3. 无动力源的简易气动系统（如手动吹尘枪）
电磁换向阀	响应快、可与PLC/传感器联动，实现自动化控制	1.自动化生产线（如流水线气缸推送、分拣机械手） 2. 数控设备气动夹具、主轴松刀系统3. 高频次往复运动场景（如包装机封切机构）
气控换向阀	防爆、抗电磁干扰，适合恶劣环境	1.化工、矿山等防爆车间（如防爆型物料搬运设备） 2.远距离控制（超过10米）或强电磁干扰场景（如焊机周边设备） 3. 高压大流量系统（需大推力驱动阀芯）
机械换向阀	无需额外控制信号，靠行程触发，精准可靠	1.气缸行程限位控制（如工件到位触发下一步动作） 2.自动送料机构、流水线工位切换 3. 安全防护回路（如防护罩打开触发停机）

★ 2.  按位数/通路数分类的场景应用

阀型规格	核心功能	适配执行元件
二位二通	单路气路“通/断”控制	气动喷嘴、吹尘装置、单路电磁阀控制
二位三通	单方向供气/排气，实现单向动作	单作用气缸（弹簧复位型）、真空吸盘控制回路
二位五通	双向供气/排气，实现气缸伸出/缩回	双作用气缸（主流应用，如搬运气缸、夹紧气缸）
三位五通	中位可实现“停止、泄压、保压”三种状态	1.需中途定位的设备（如机械手精准停位） 2.防止负载坠落的垂直气缸（中位保压） 3. 频繁换向的高速气缸（中位泄压缓冲）

---

五、 选型补充注意事项

★ 1.电压与气源匹配

• 电磁换向阀优先选DC24V（安全电压，适合工业自动化控制），避免AC220V在潮湿环境下的漏电风险；
• 气控换向阀需保证控制气源压力稳定在0.4-0.6MPa，避免压力不足导致阀芯卡滞。

★ 2.环境适应性选择

• 潮湿/粉尘环境：选防水防尘型换向阀（防护等级IP65以上），搭配过滤减压阀使用；
• 高温环境（＞60℃）：避免选普通电磁换向阀，优先选手动/气控阀，防止线圈烧毁。

★ 3.流量匹配原则

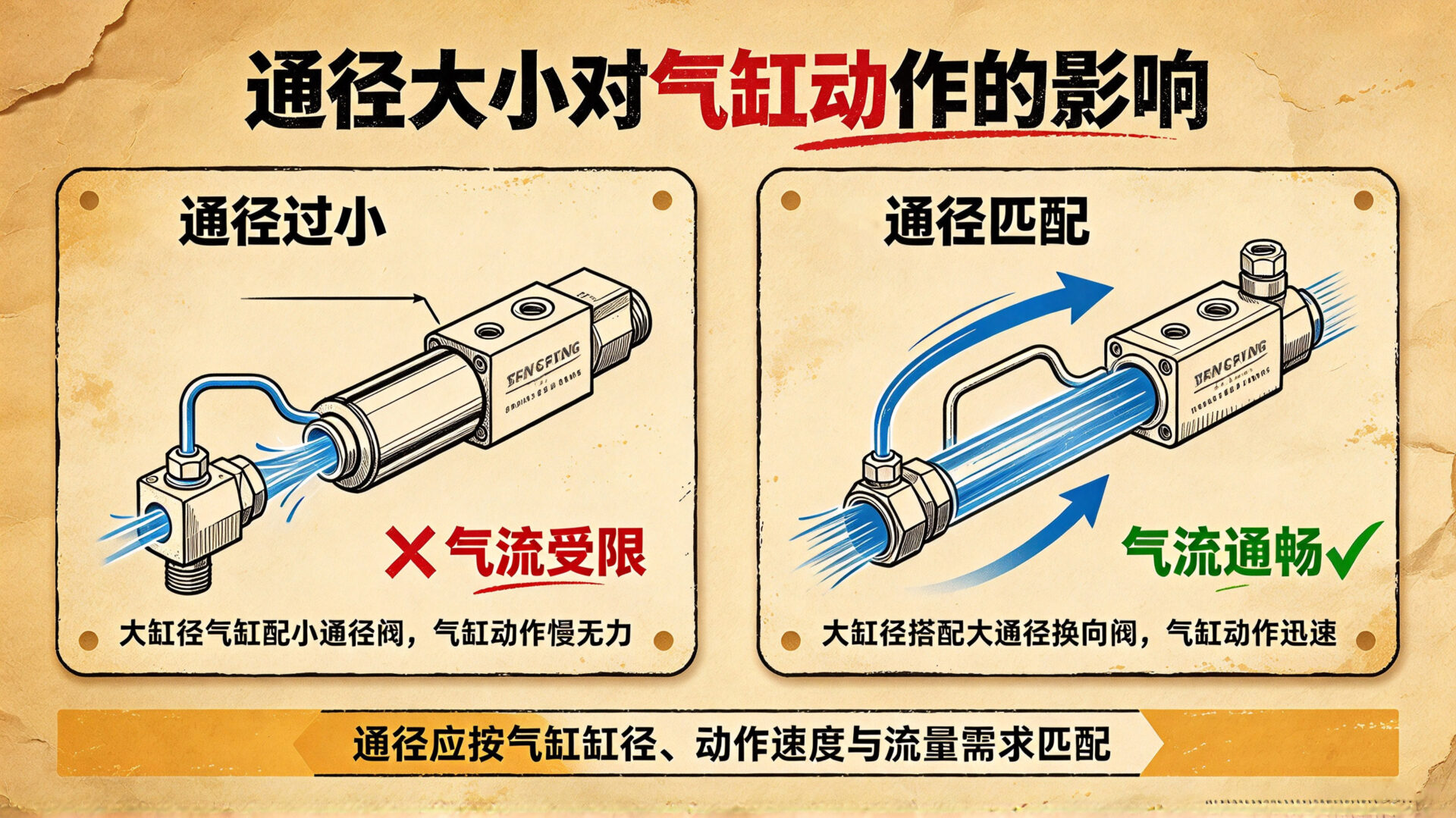

换向阀通径需与气缸缸径匹配——缸径越大，所需流量越大，若通径过小会导致气缸动作缓慢、无力。

（例如：φ100mm缸径的气缸，需选配φ15mm以上通径的换向阀）

---

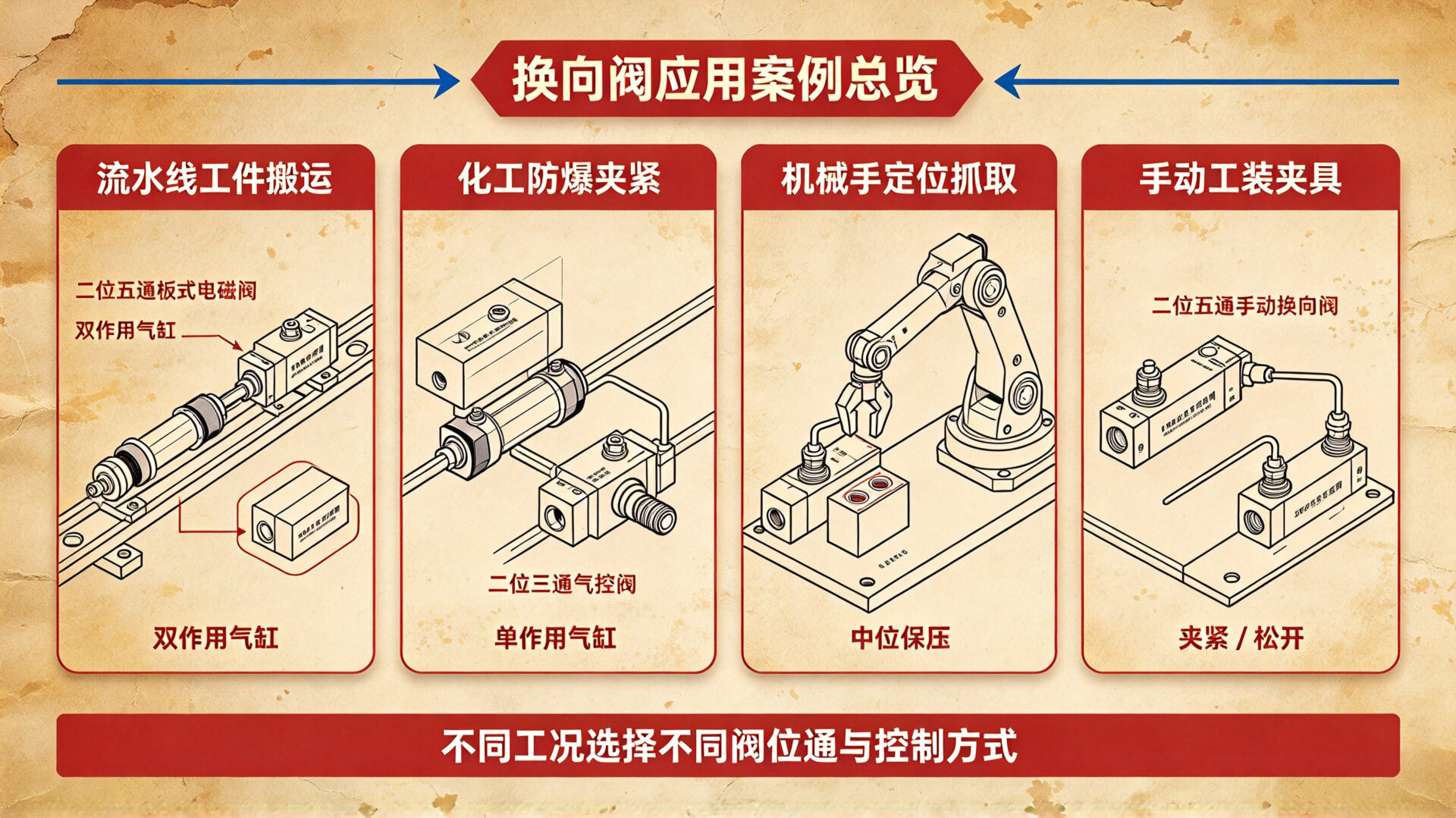

六、 典型场景选型案例

工业场景	执行元件	推荐换向阀类型	选型理由
自动化流水线工件搬运	双作用气缸（φ63mm）	二位五通电磁换向阀（DC24V，板式安装）	可与PLC联动实现自动换向，板式安装便于多阀组集成，适配中等流量需求
化工车间防爆型物料夹紧	单作用气缸（φ40mm）	二位三通气控换向阀（管式安装）	无电气元件，满足防爆要求，管式安装适合分散控制
机械手精准定位抓取	双作用气缸（φ80mm）	三位五通电磁换向阀（中位保压型）	可实现机械手中途停位，避免工件脱落，适配高精度控制需求
手动工装夹具	小型双作用气缸（φ32mm）	二位五通手动换向阀（手扳式）	无需自动化控制，成本低，操作便捷，适合小批量生产场景

干货小结

“双作用用五通，单作用用三通；要停选三位，快控用电磁；大缸配大阀，安全看中位。”

换向阀是气动系统中不可或缺的控制元件，其选型直接关系到系统的性能和寿命。

在气动系统中，换向阀是控制气流方向的关键元件，通过电磁阀控制阀芯的移动来实现气路的切换，例如：

• 在气动夹具系统中，换向阀控制气缸的伸缩，实现夹具的开合；
• 在气动输送系统中，换向阀控制气流的方向，实现物料的定向输送。

选择气动换向阀时，需综合考虑阀的位数、通数、工作条件和应用场景，无论是工业设备还是自动化系统，合理选择和使用换向阀，都能显著提升整体效率和稳定性。
