电磁阀几位几通怎么看?一文看懂定义与快速判断方法

判断电磁阀的‘几位’和‘几通’

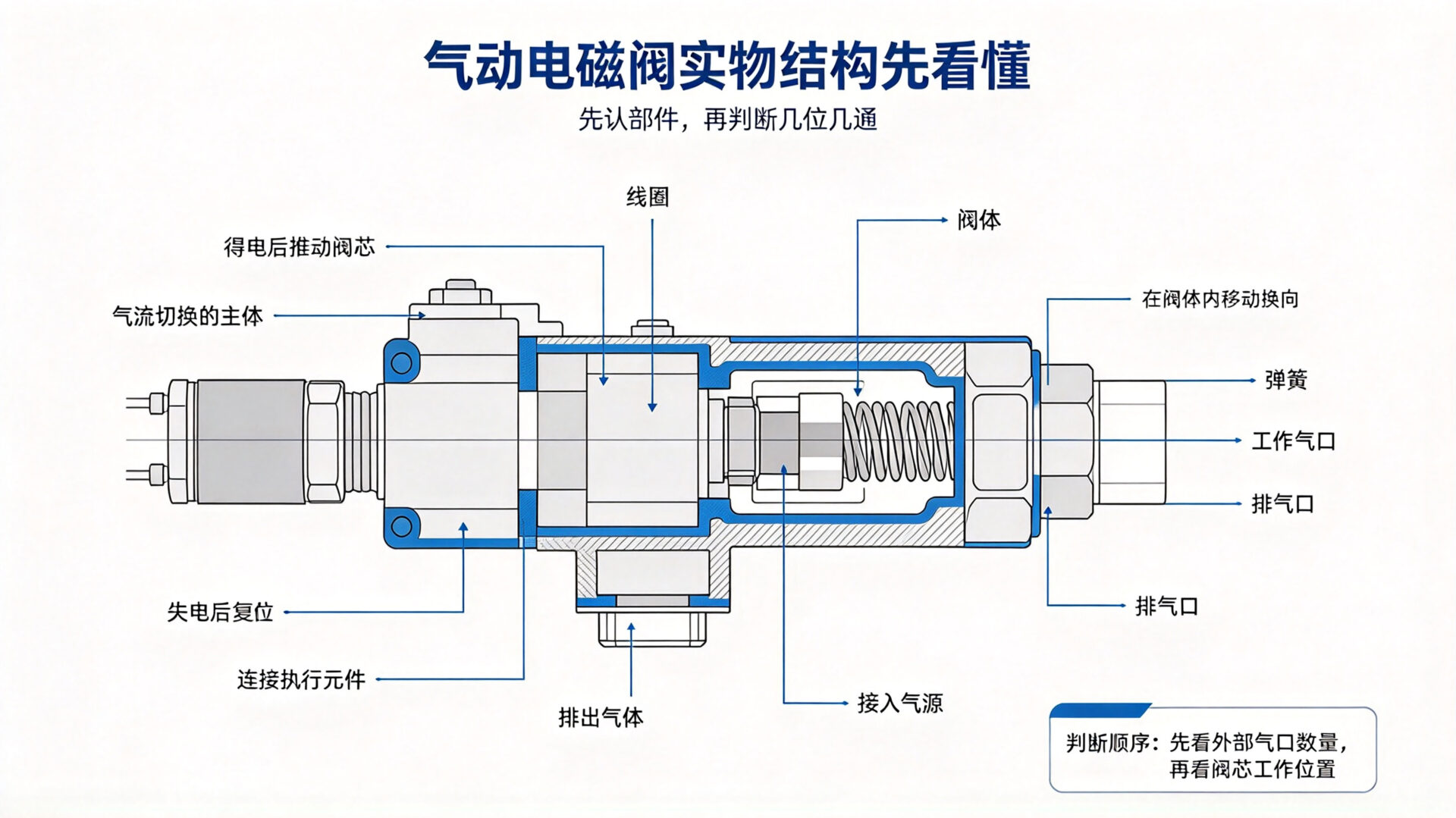

电磁阀是气动系统中非常关键的部件,它决定了气动系统的工作状态和运行效率。
而“几位几通”则是电磁阀的一个重要参数,直接影响到系统的性能和稳定性。
电磁阀的“几位几通”是指其内部的阀芯结构和通路数量;常见的电磁阀有两位二通、两位三通、三位五通等。
不同位数和通路数量的电磁阀,其功能和应用场景也各不相同。
其主要依据 阀芯的工作位置数量 和 阀体上的气口数量 来区分,核心是理解“位”和“通”的定义及图形符号规则,今天我们就来深入了解一下,如何判断电磁阀是几位几通,以及它们的意义和应用。

一、核心概念:什么是“位”和“通”?
“位”(Position)
定义:指电磁阀阀芯的工作位置数量(即阀芯可停留的稳定状态数)。

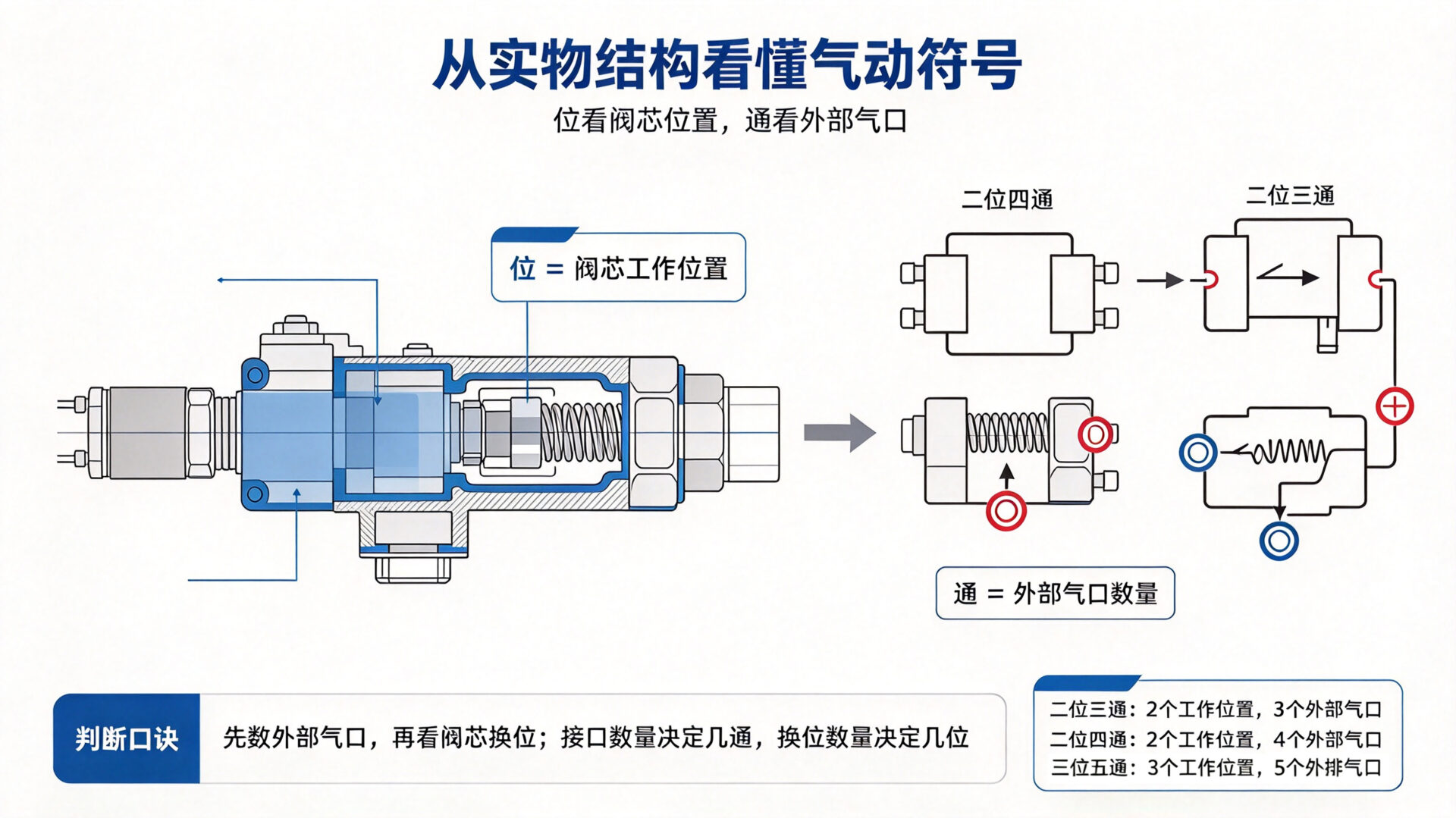

图形符号特征:用方框数量表示,有几个方框就代表几“位”。
例如:2个方框 = 二位阀(阀芯有2个工作位置);3个方框 = 三位阀(阀芯有3个工作位置)。

“通”(Way)
定义:指电磁阀阀体上与外部管路连接的接口数量(即阀体上独立的通路接口数)。
图形符号特征:看方框外部的接口数量(或方框内与箭头/T线相交的点数),有几个接口就代表几“通”。
例如:3个接口 = 三通阀;5个接口 = 五通阀。

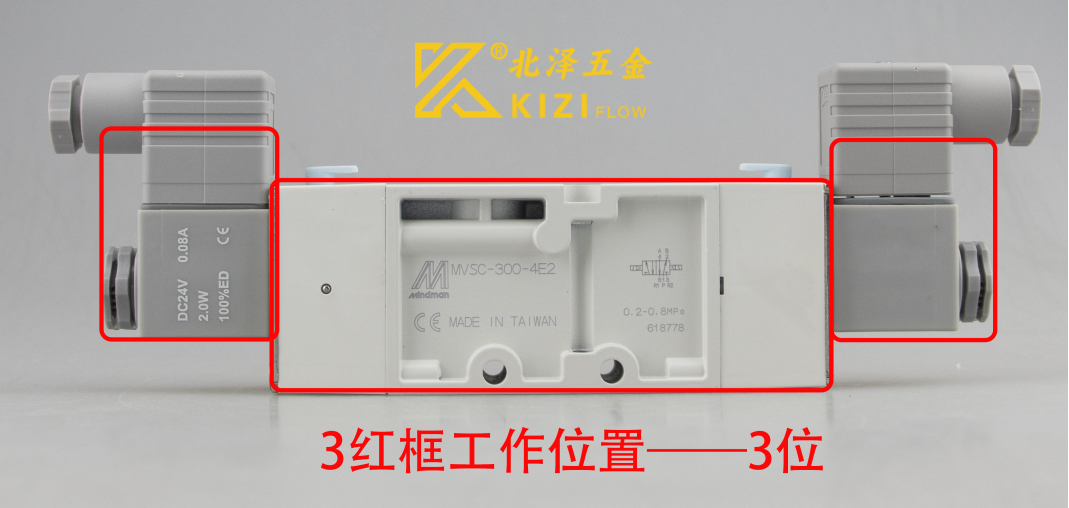

二、判断“几位”—— 看阀芯的工作位置数
“位”指的是电磁阀阀芯能够实现的稳定工作位置数量,在电磁阀的图形符号中,通过方格数量直接体现:
1.图形符号规则:每个方格代表阀芯的一个工作位置,方格数量=阀的位数。
2.常见类型
- 两位阀:有 2个方格,阀芯只有“初始位置”和“电磁位置”两种状态(如电磁电磁阀断电复位、通电电磁)。
- 三位阀:有 3个方格,阀芯除了两个电磁位置,还有一个中间位置(如O型、Y型中位机能,可实现系统保压、卸荷等功能)。
- 多位阀:4个及以上方格,多用于复杂回路的多状态控制(工业气动/液压中较少见)。
3.补充说明:图形符号中,弹簧符号标注的方格为常态位(阀芯未受外力时的位置,如电磁阀断电、手动阀松开时的状态)。

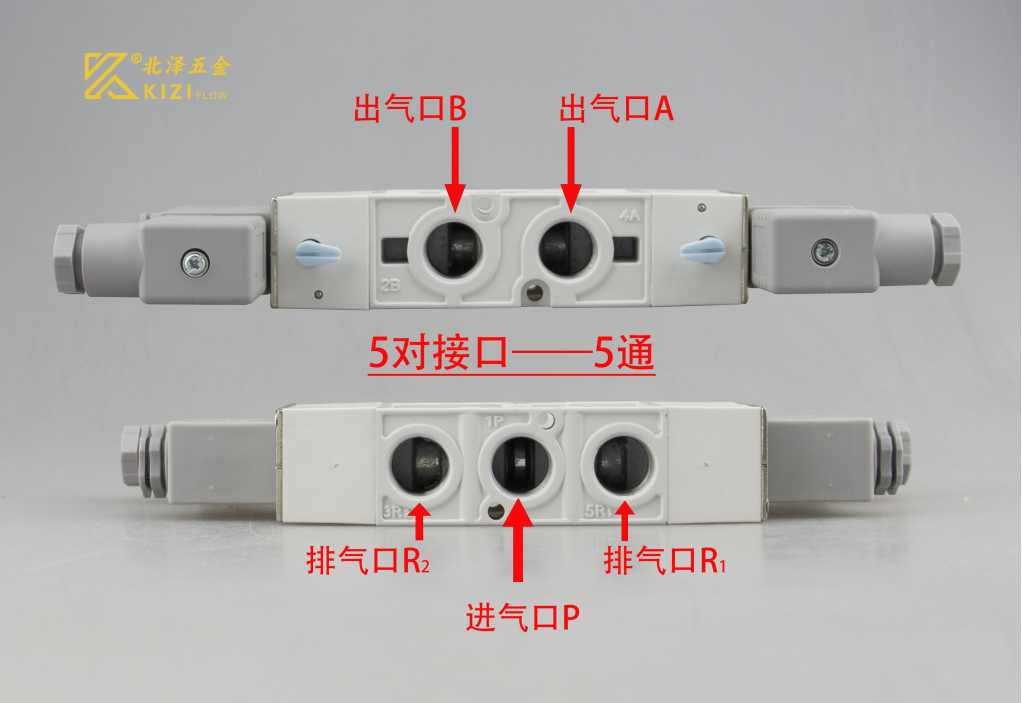

三、 判断“几通”—— 看阀体的油口(气口)数量
“通”指的是电磁阀阀体上与外部管路连接的主油口(气口)数量,判断时需数图形符号中所有方格上的外部接口数量(不含控制口、泄油口):
1.图形符号规则
- 方格的左侧和右侧的竖线代表油口,每一条竖线对应一个外部接口。
- 接口需与系统管路相连(如进油口P、回油口T、工作油口A/B),控制口(如电磁阀的线圈接口)、泄油口(L)不计入“通”的数量。

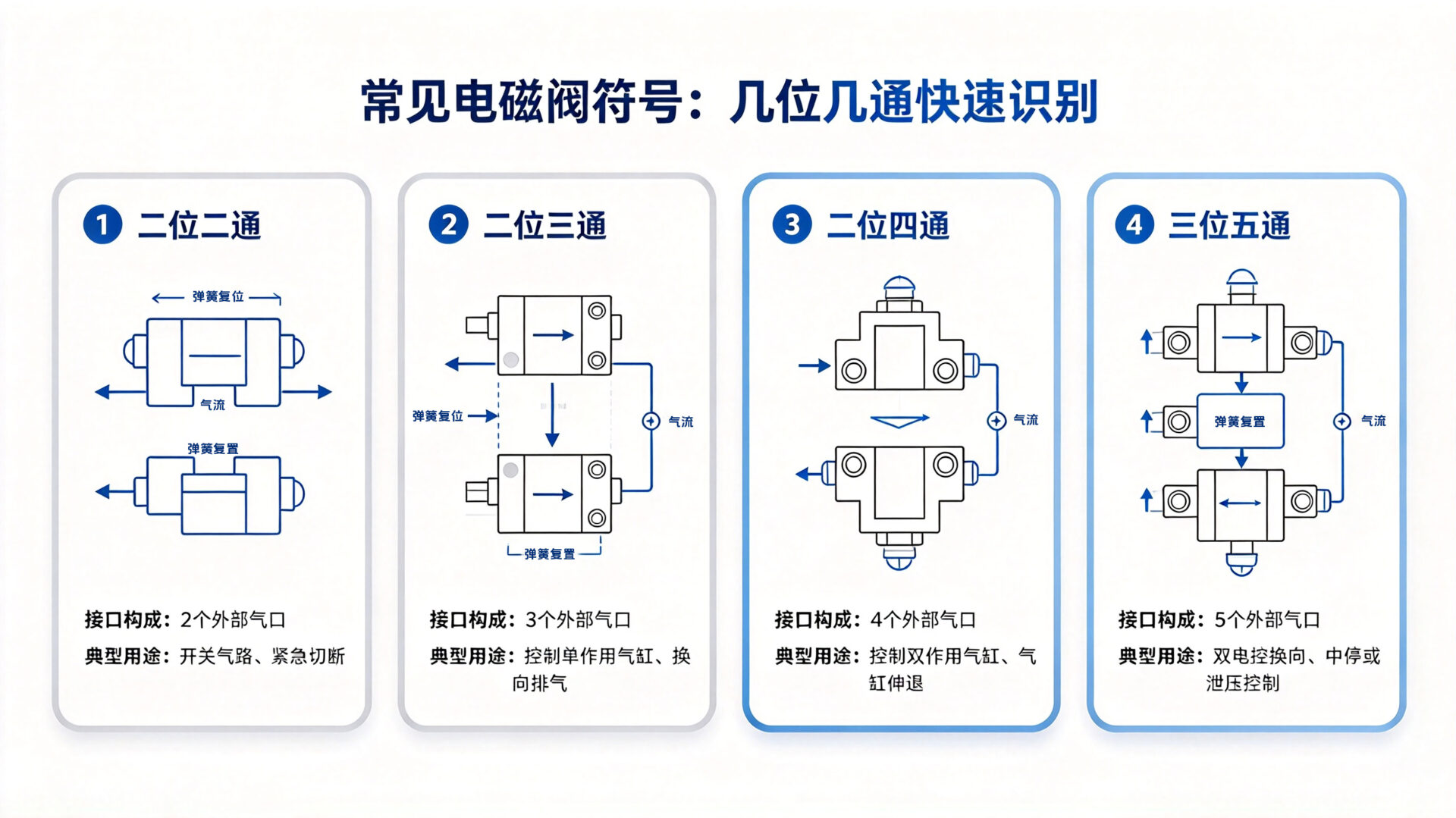

2.常见类型与判断示例
| 阀型 | 通数判断依据 | 接口说明(液压/气动) |
| 两位两通 | 2个方格,共2条竖线 | 仅 2 个接口(如 “通 / 断” 控制:通电通、断电断) |
| 两位三通 | 2个方格,共3条竖线 | 液压:P(进)、A(工作)、T(回);气动:P(进)、A(工作)、R(排) |
| 两位四通 | 2个方格,共4条竖线 | 液压常用:P、T、A、B 四个接口,实现油缸换向 |
| 三位五通 | 3个方格,共5条竖线 | 气动常用:P、A、B、R、S 五个接口,控制气缸往复动作 |

3.关键注意点
- 气动电磁阀的排气口(R/S)属于主接口,需计入“通”的数量(如三位五通阀的5个接口包含排气口);
- 液压电磁阀的泄油口(L)是单独的泄漏回油口,不计入“通”数。
四、常见误区与注意事项
1.箭头方向≠实际流向:
图形符号中的箭头仅表示通路接通,不代表气体/液体的实际流动方向。
2.“T”型符号=断开:
方框内的“⊥”或“T”表示该通路被阀芯封闭,流体无法通过。

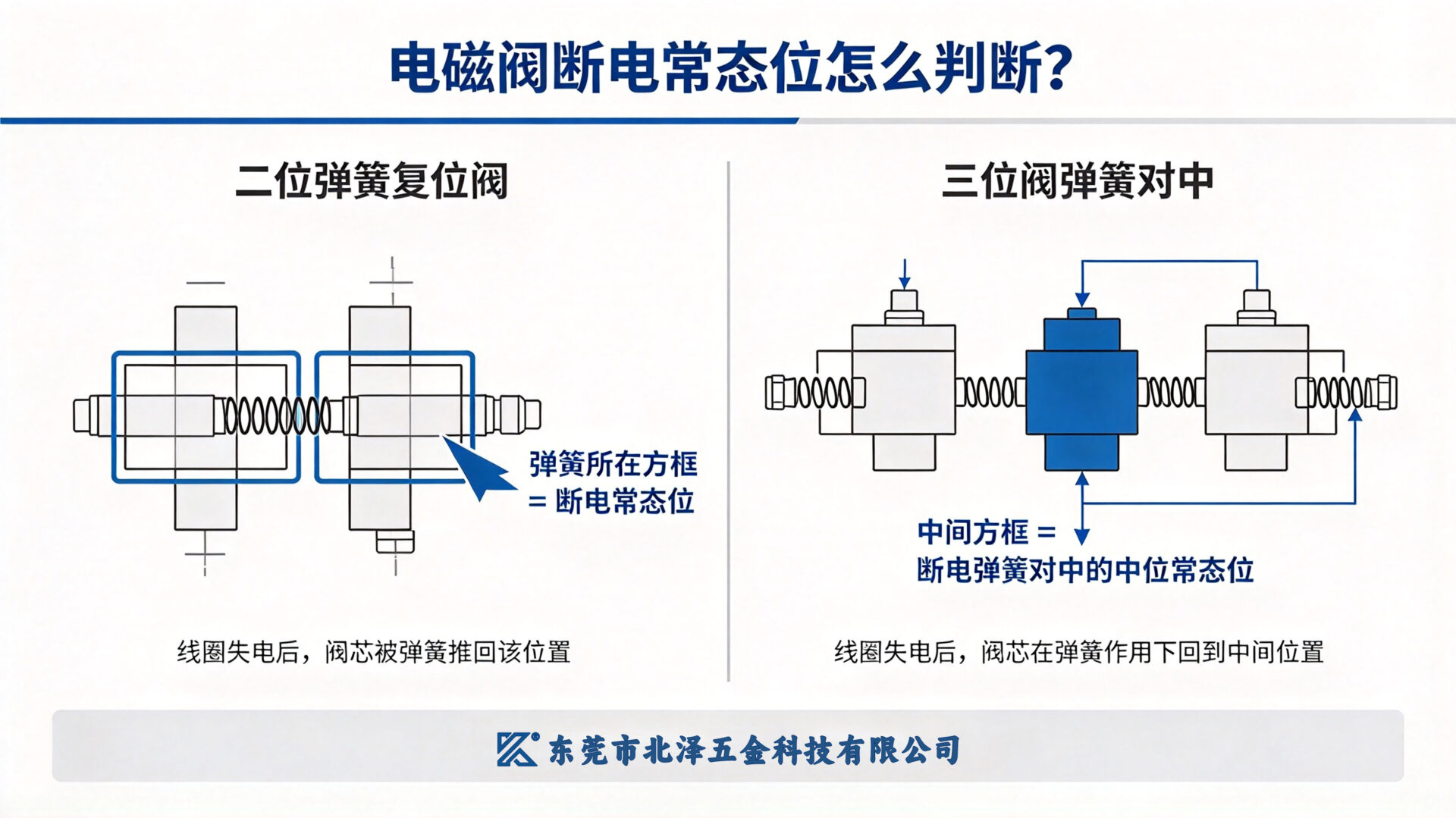

3.常态位的识别:
- 三位阀的中位为常态位(阀芯未受外力时的位置)。
- 二位阀的常态位通常靠近弹簧端(弹簧复位的二位阀,弹簧所在方框为常态位)。

4.接口标识的统一性:
- 进气口/进油口:P(Pressure)
- 排气口/回油口:R/S/T(Return/Tank)
- 工作口:A/B(连接执行元件,如气缸的两个腔)。

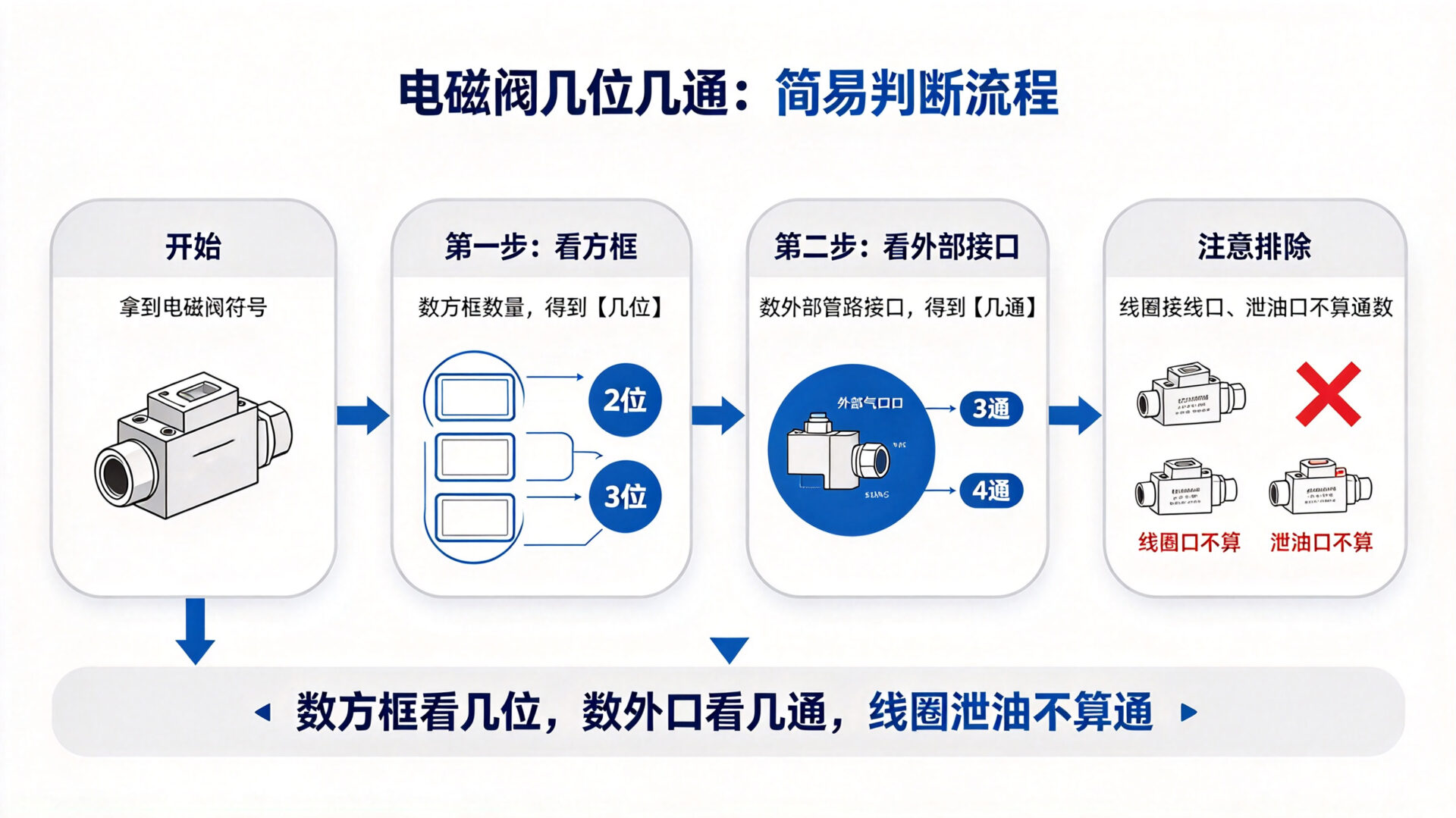

总结
1.“位” = 阀芯工作位置数 = 原理图中方框数
2.“通” = 外部油口/气口总数 = 一个方框中外接线条数
电磁阀的“几位几通”是其核心参数,理解并正确判断其位数和通路数量,是实现气动(液压)系统高效运行的关键。
掌握这一知识,不仅能提升工作效率,还能保障设备的安全运行。
