气动电磁阀怎么选？看懂这几个参数，少踩 90% 选型坑

电磁阀是利用电磁控制的自动化阀门，在气动、液压等流体控制系统中，负责快速、精准地控制流体的通断、流向或流量，是连接电气控制系统与流体执行机构的核心元件。

---

一、核心功能

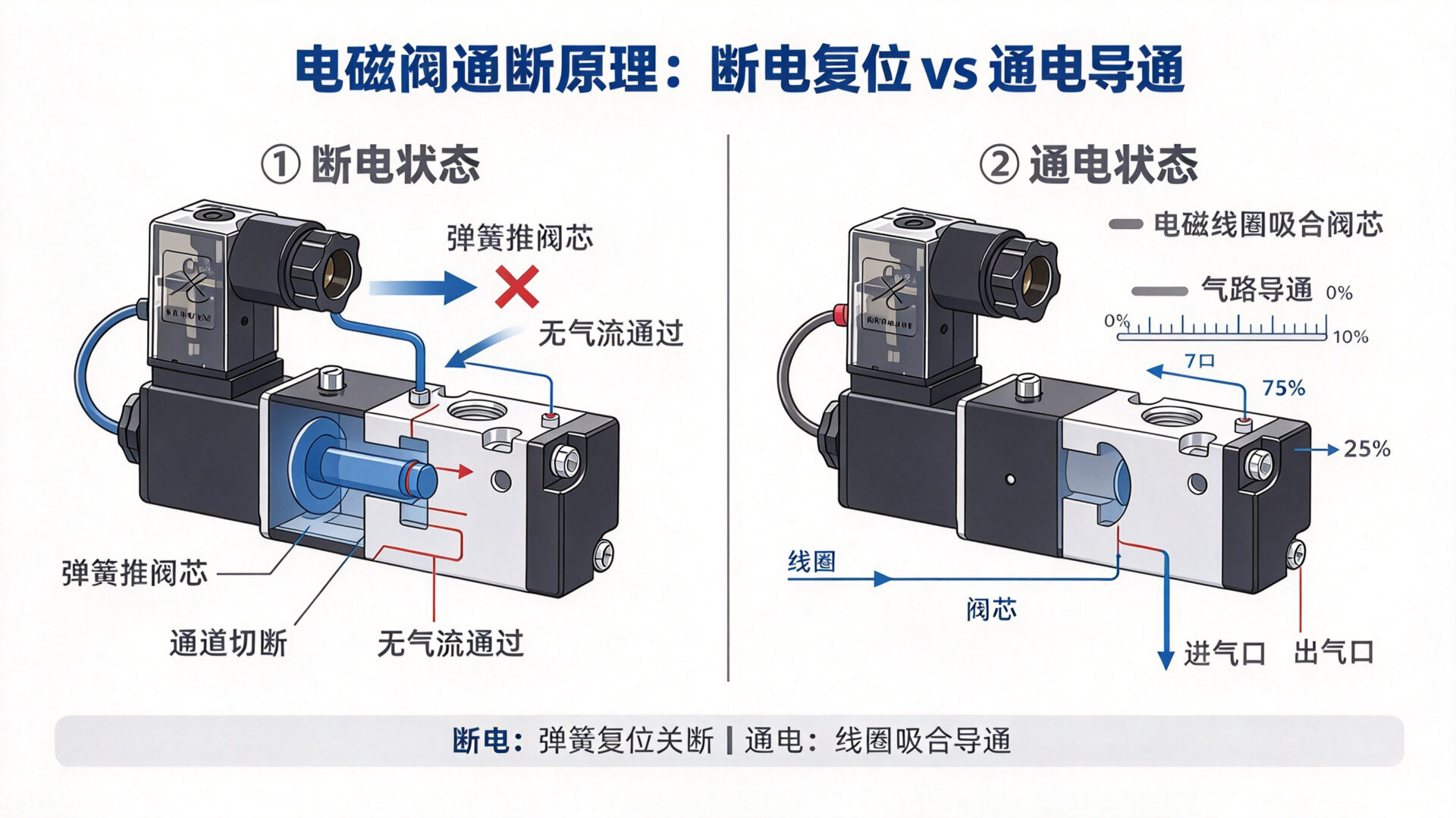

1.通断控制

• 这是电磁阀最基础的功能，通过电磁线圈的通电/断电，控制阀芯移动，实现流体通道的打开或关闭。
• 通电时，线圈产生电磁吸力，拉动阀芯改变位置，导通流体通路；
• 断电时，电磁吸力消失，阀芯在弹簧或流体压力作用下复位，切断通路。
• 适用场景：气动系统的气源开关、液压系统的油路启停等。

2.方向控制

• 多工位、多通路的电磁阀（如三位五通阀）可改变流体的流向，从而控制执行元件（气缸、液压缸）的运动方向。
• 例如：两位五通电磁阀可控制气缸的伸出与缩回；三位四通阀还能实现执行元件的中位停止功能。

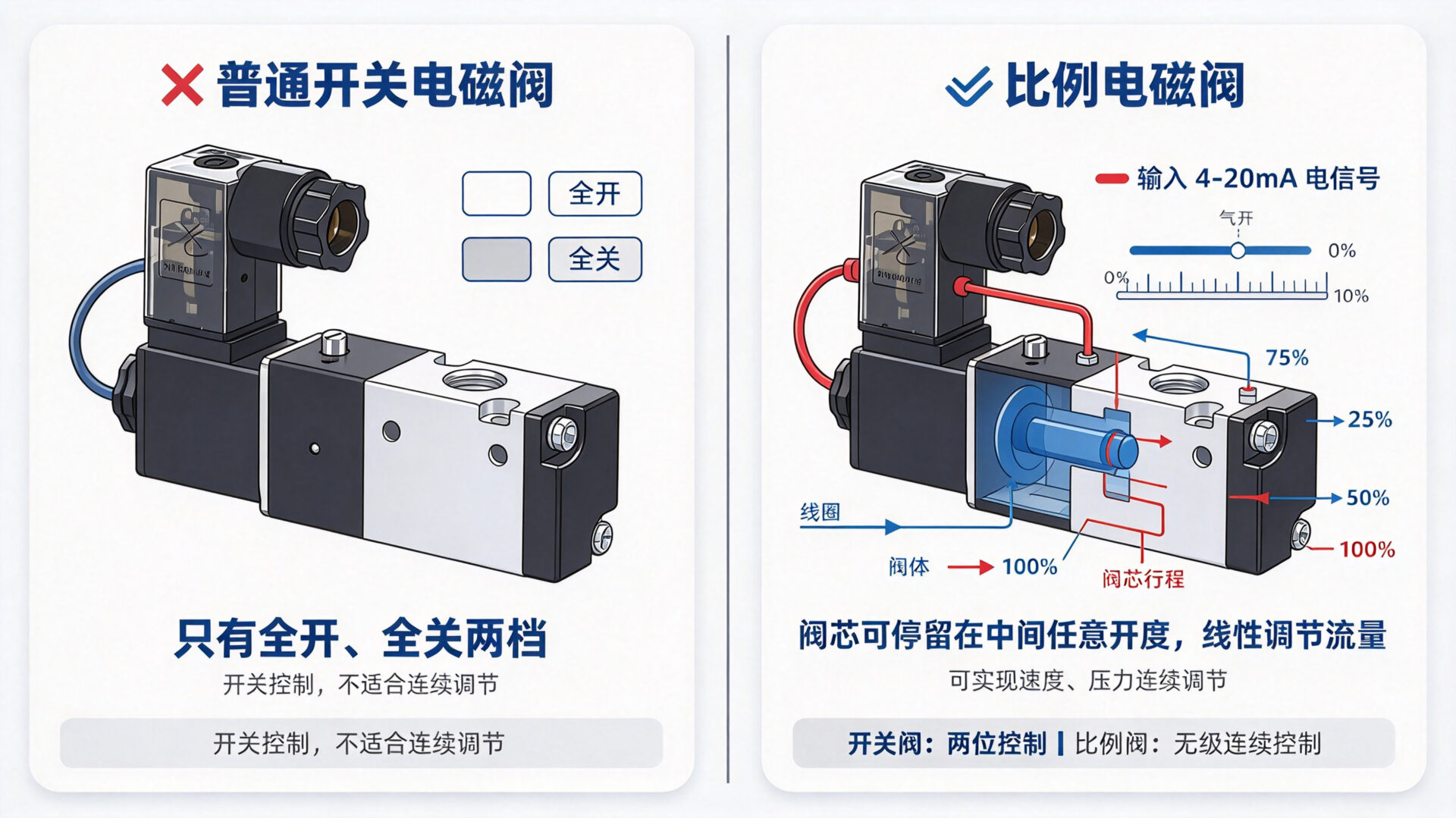

3.流量调节（部分类型）

• 比例电磁阀、伺服电磁阀可根据输入的电信号强度（电流/电压），线性调节阀芯的开度，从而精准控制流体的流量大小，实现执行元件的速度调节。
• 区别于普通通断型电磁阀，这类阀的控制精度更高，常用于需要精准调速的自动化场景。

4.压力控制（特定类型）

• 电磁溢流阀、电磁减压阀等可通过电磁信号调节系统压力，维持系统压力稳定或实现多级压力切换。

5.关键特点

• 响应速度快：电磁驱动的特性使其动作响应时间可达毫秒级，适合高频次、快速启停的自动化场景。
• 控制精准：通过电信号即可远程控制，无需人工操作，能与PLC、单片机等控制系统无缝对接，实现自动化、智能化控制。
• 结构紧凑：体积小、重量轻，安装灵活，可直接集成在管路或设备上，节省安装空间。
• 适用介质广：根据阀体材质和密封件选型，可适用于压缩空气、水、液压油、蒸汽等多种流体介质。

---

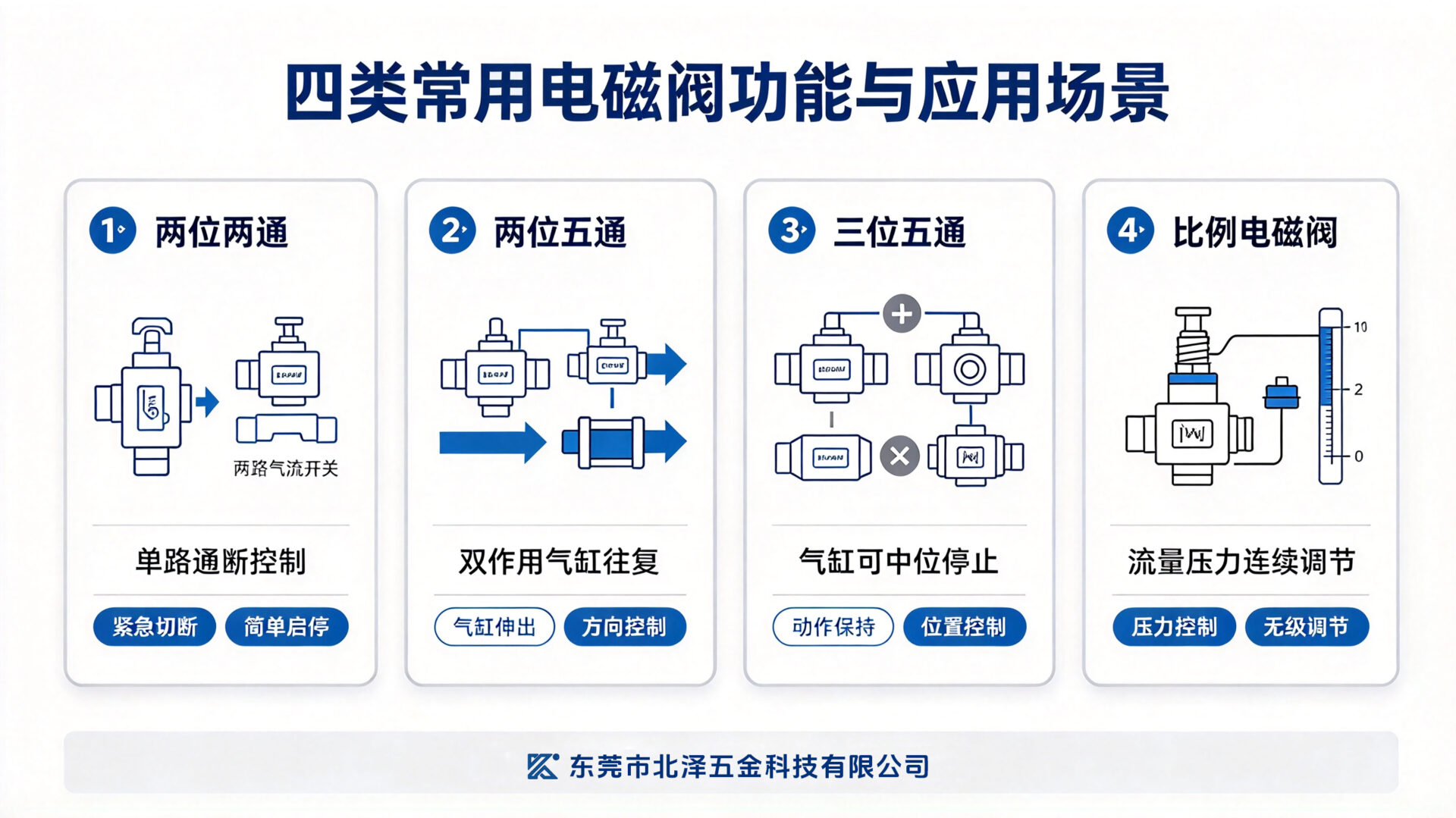

二、常见分类（按功能场景）

类型	核心功能	典型应用
两位两通电磁阀	控制单路流体的通断	气动气源开关、水管开关
两位五通电磁阀	控制双作用气缸的往复运动	自动化生产线的气缸驱动
三位五通电磁阀	控制气缸伸出、缩回、中位停止	需精准定位的机械臂、输送设备
比例电磁阀	按电信号比例调节流量/压力	液压系统的速度、压力闭环控制

---

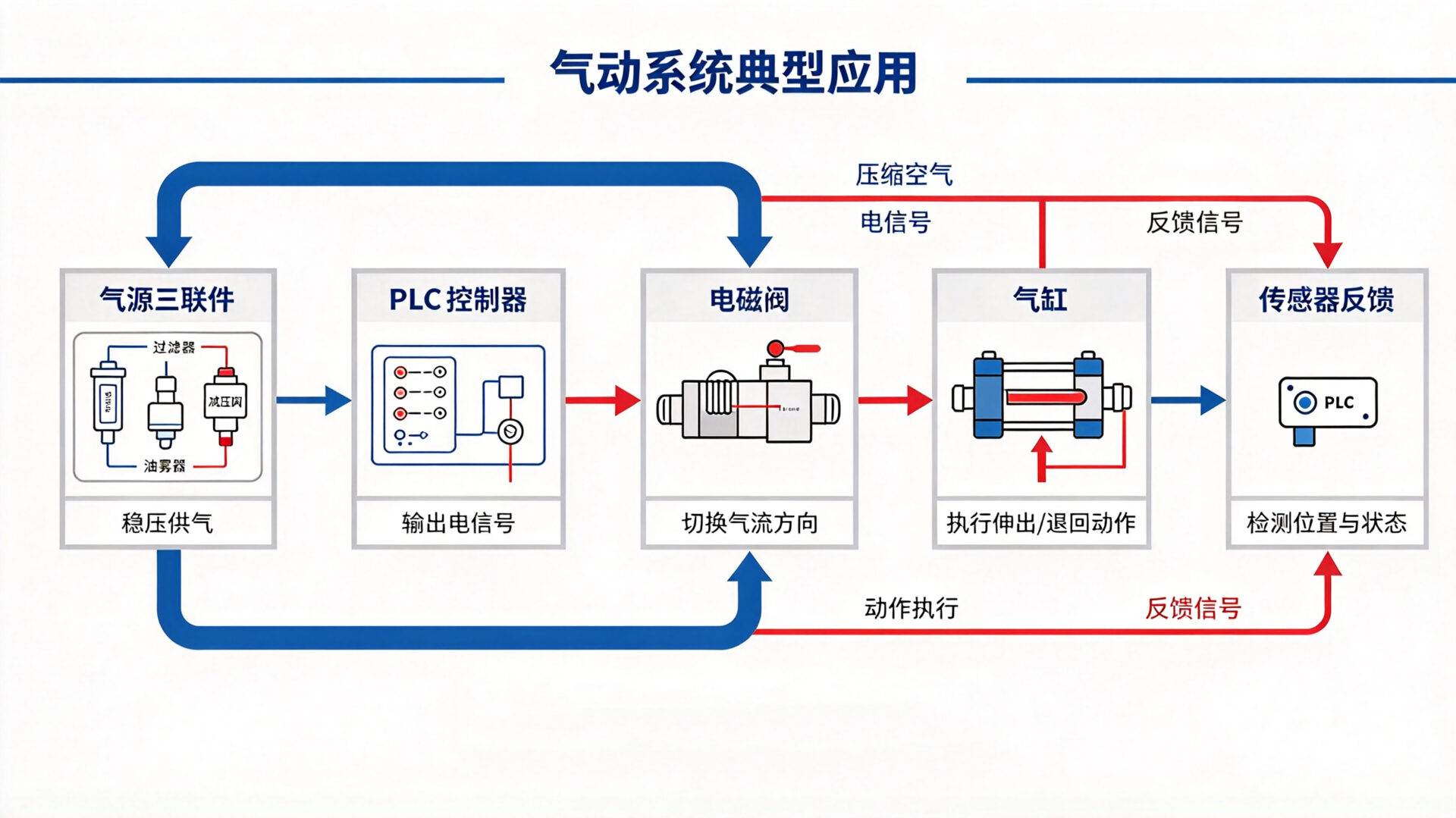

三、气动系统中的典型应用

在气动回路中，电磁阀通常与气缸、气源处理元件（过滤器、减压阀、油雾器） 配合使用：

1. 气源处理单元输出稳定的压缩空气；
2. PLC输出电信号控制电磁阀线圈通断；
3. 电磁阀阀芯动作，切换气流方向，驱动气缸完成伸缩动作；
4. 气缸运动到位后，传感器反馈信号，PLC再发出指令切换电磁阀状态，实现循环控制。

---

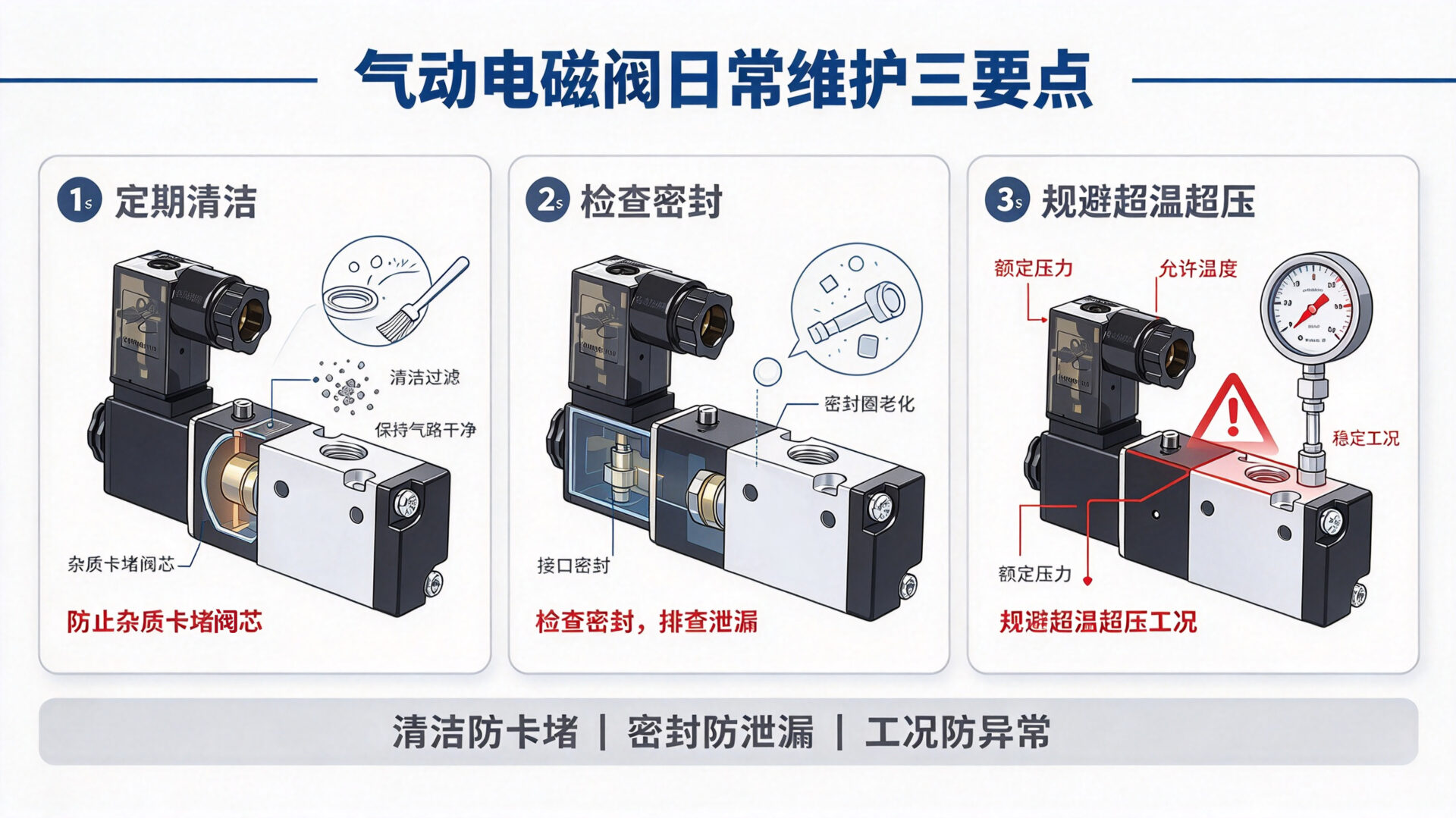

四、电磁阀的维护与注意事项

电磁阀虽然设计精密，但在使用过程中仍需定期维护，以确保其正常运行：

1.定期清洁：避免杂质堵塞阀门，影响流体流通。

2.检查密封性：确保密封件完好，防止泄漏。

3.避免高温高压：电磁阀应安装在合适的环境，避免过热或过压导致损坏。

---

五、电磁阀发展

随着工业自动化和智能化的推进，电磁阀正朝着更高效、更智能的方向发展。

例如，采用微处理器控制的智能电磁阀能够实现自适应调节，大幅提升系统的控制精度和响应速度。

电磁阀作为工业控制系统中的“中枢神经”，其功能的稳定与可靠直接影响着整个系统的运行效率。

在智能制造和工业自动化领域，电磁阀的应用将持续增长，为各行各业带来更大的价值和效率提升。

划重点

电磁阀不仅是工业自动化的重要组成部分，更是现代制造业不可或缺的控制元件。

它的多功能性、高可靠性、快速响应能力，使其在各种应用场景中表现出色。

随着技术的不断进步，电磁阀未来将在更广泛的领域发挥重要作用。
