气动电磁阀常见故障现象、原因与完整排查步骤

气动电磁阀通电后不换向怎么办？ 气动电磁阀是工业自动化中常用的控制元件，其核心功能是根据控制信号切换气流方向，从而实现对设备的精准控制。

然而，当通电后却出现不换向的情况，这不仅影响设备的正常运行，还可能引发安全隐患。

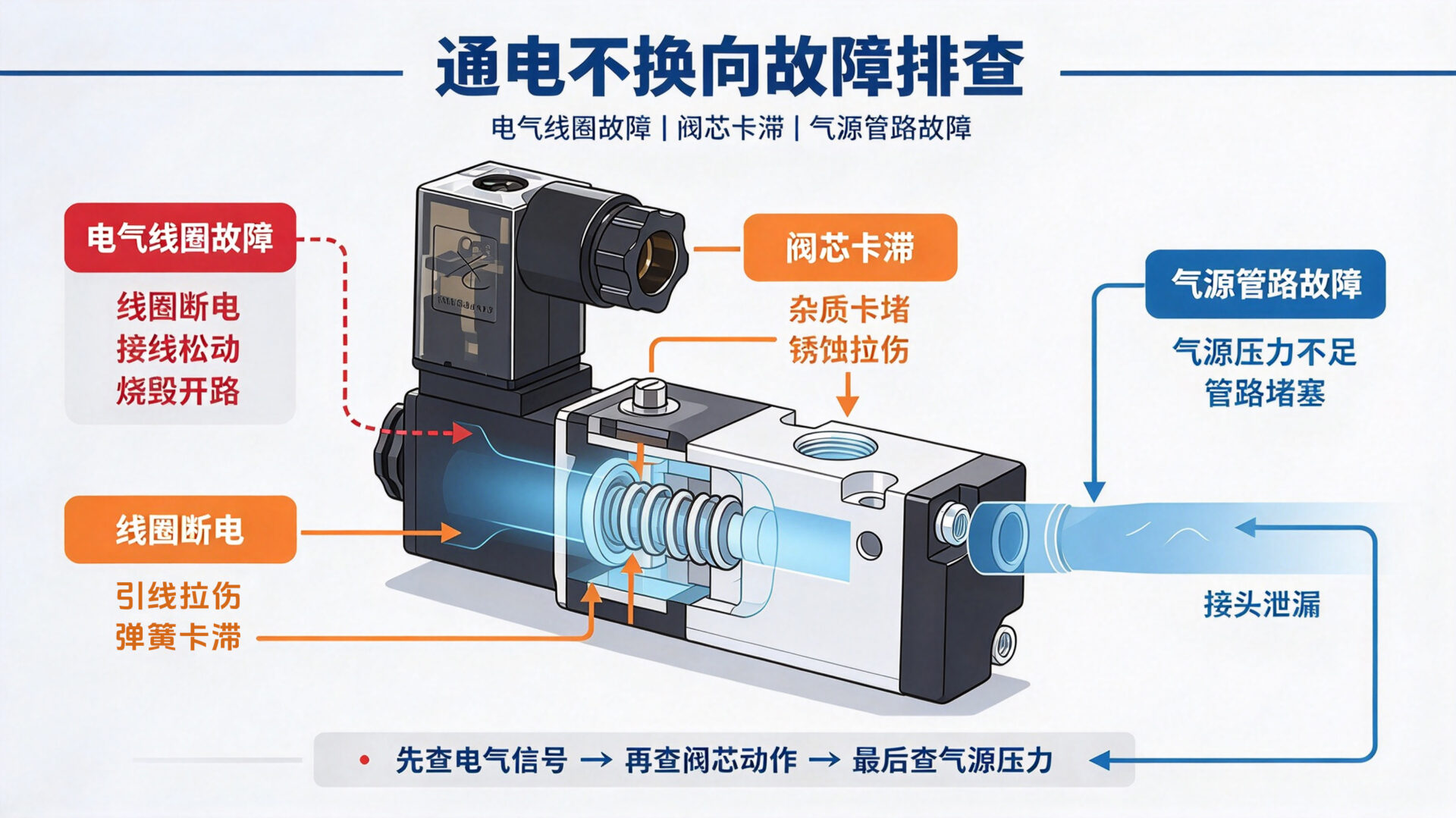

根源多集中在 电磁控制端、阀芯卡滞、气源压力异常、安装接线失误 四类，今天我们就来聊聊这个故障，来快速排查与解决它。

---

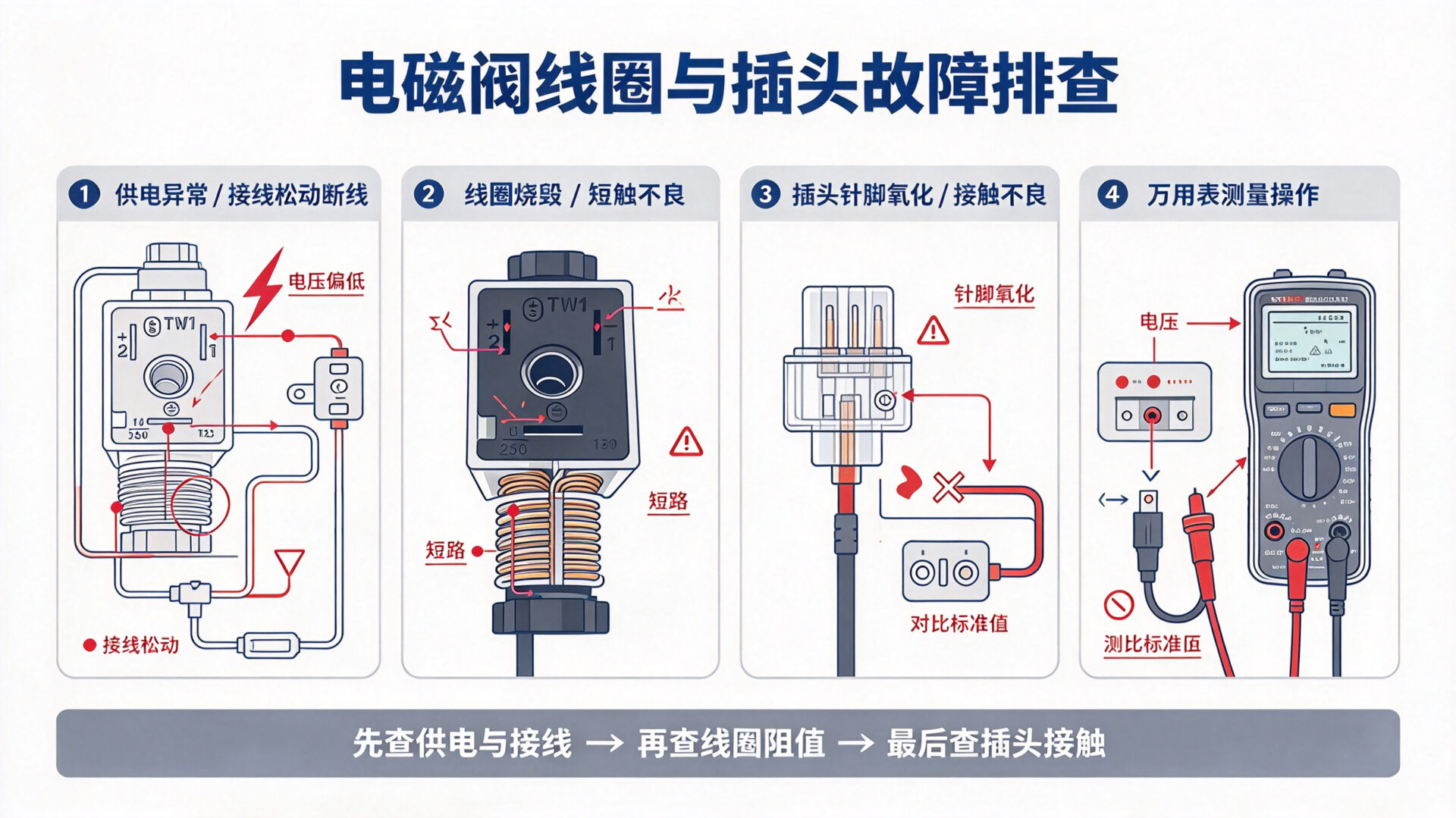

一、 优先排查：电气接线与电磁线圈故障（最易解决）

故障原因	具体表现	排查方法	解决措施
供电电压不符/断电	线圈无发热，电磁阀完全无动作	1.用万用表测量线圈端子电压，对比电磁阀铭牌额定电压（常见DC24V、AC220V）； 2. 检查电源线是否松动、断线，开关/继电器是否失灵	1. 调整供电电压至额定值； 2. 紧固松动接线，更换损坏的开关/继电器； 3. 避免电压波动（可加装稳压电源）
线圈烧毁/短路	通电后线圈发热严重，甚至有焦糊味，无换向动作	1.万用表测线圈电阻：若电阻为0（短路）或无穷大（断路），说明线圈损坏； 2. 观察线圈外观是否有裂纹、鼓包	1. 更换同型号电磁线圈，注意线圈电压、接口尺寸匹配； 2. 排查烧毁原因（如电压过高、长期通电过热），针对性解决
线圈插头接触不良	通电后偶尔换向、偶尔无反应，晃动插头时故障反复	1.拔插线圈插头，检查针脚是否氧化、变形； 2. 清理插头表面灰尘、油污	1. 用酒精擦拭插头针脚，去除氧化层； 2. 更换损坏的插头，或直接焊接电源线（避免插头松动）

---

二、 核心排查：阀芯卡滞或异物堵塞（高频故障）

电磁阀的换向依赖阀芯滑动，杂质进入阀腔或润滑不足是卡滞主因，排查步骤如下：

1.手动测试阀芯动作

断电后，找到电磁阀上的手动换向按钮（小型阀多为按压式，大型阀为拨杆式）；

• 手动按压/拨动按钮，观察阀芯是否能灵活换向：
• 若手动能换向，说明故障在电磁控制端（参考第一部分排查）；
• 若手动换向阻力大、卡滞甚至无法移动，说明阀芯被异物卡住。

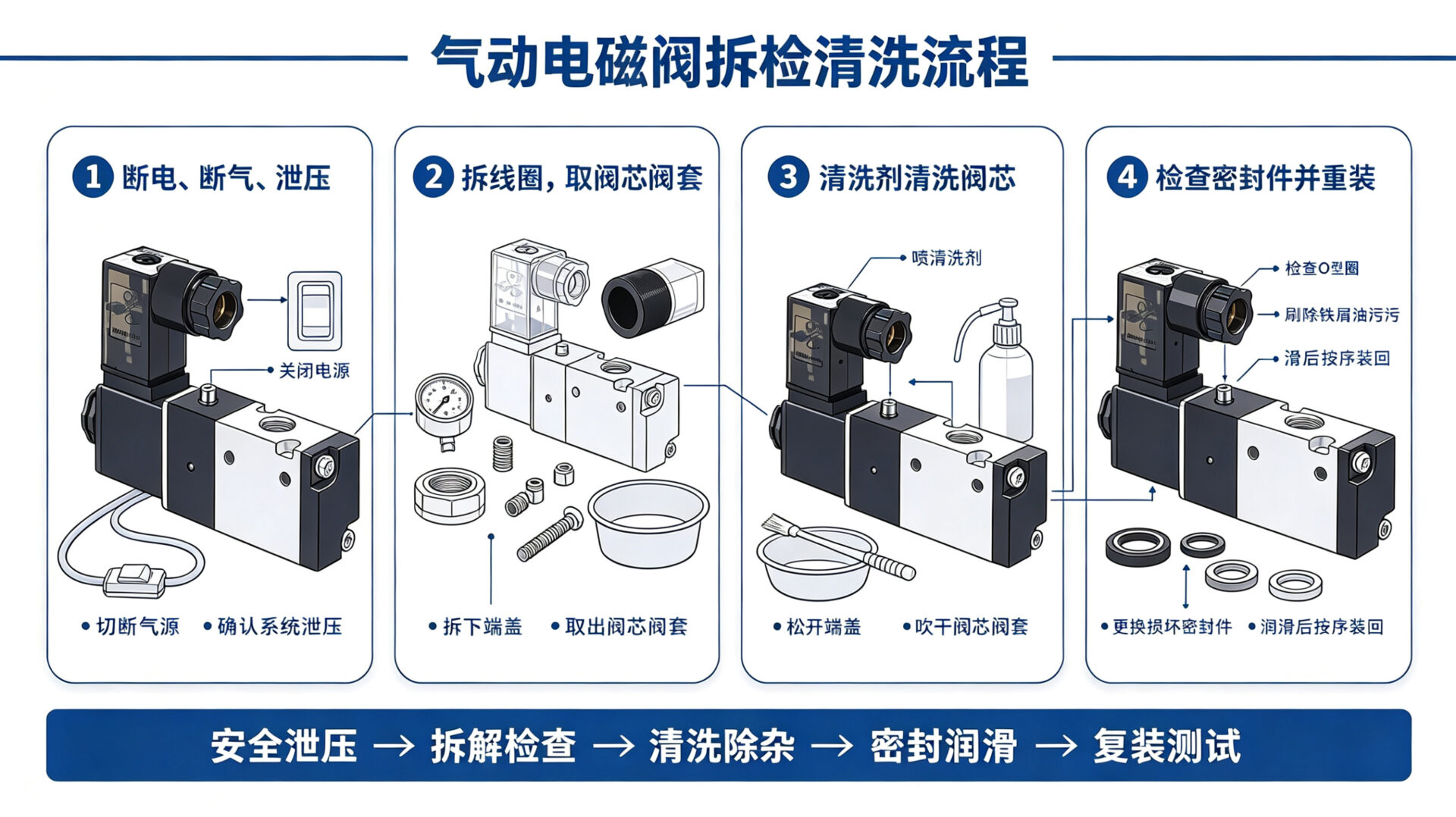

2.拆解清洗阀芯

• 断电断气：关闭气源，排空阀前管路残留压缩空气，拆卸电磁阀线圈；
• 拆解阀体：拧下固定螺丝，取出阀芯和阀套，注意记录零件顺序（避免装反）；
• 清洗杂质：用无水乙醇或煤油清洗阀芯、阀套及阀腔内部，去除油污、铁屑、密封件碎屑等异物；
• 检查密封件：查看阀芯上的O型圈是否老化、变形，若有损坏需更换同规格密封件；
• 装配复位：清洗后晾干，涂抹少量气动专用润滑脂（无油润滑阀除外），按原顺序装回阀芯，确保阀芯滑动顺畅。

---

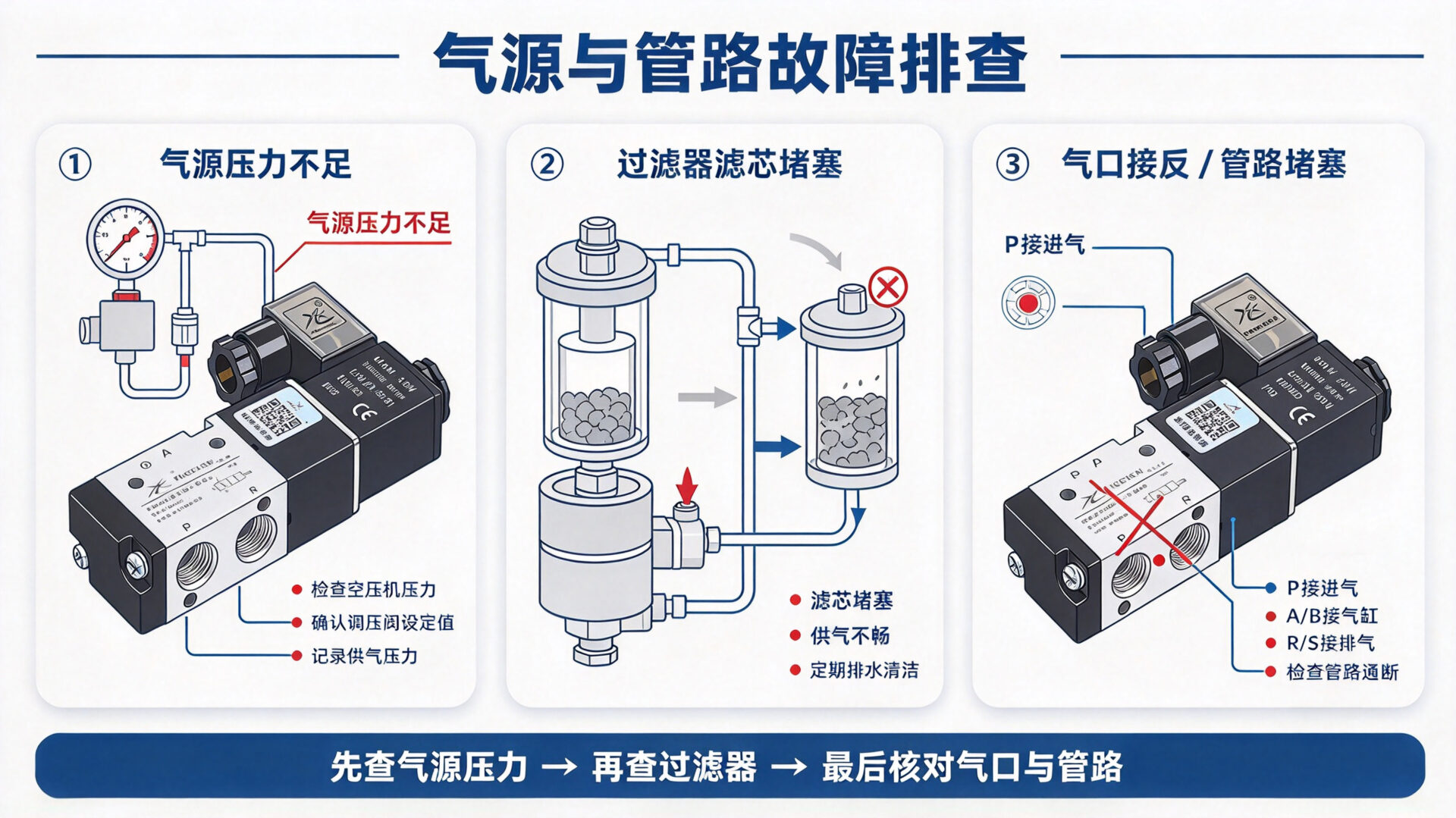

三、 辅助排查：气源压力与管路问题

1.气源压力不足或无气源

• 表现：手动换向时阀芯动作无力，气缸无动作；
• 排查：观察电磁阀进气口压力表，确认压力是否达到系统工作压力（通常0.4~0.6MPa）；检查气源开关是否打开，过滤器是否堵塞导致供气中断；
• 解决：调高调压阀压力至额定值，清理过滤器滤芯，确保气源畅通。

2.管路接反或堵塞

• 表现：通电后有气流声，但气缸不动作；
• 排查：对照电磁阀铭牌，检查进气口（P口）、出气口（A/B口）、排气口（R/S口） 管路是否接反；拆卸出气口管路，查看是否有异物堵塞；
• 解决：按铭牌标识重新连接管路，清理管路内杂质，更换老化堵塞的气管。

---

四、特殊故障：安装与环境因素

1.阀体安装不当

• 若电磁阀倾斜或倒置安装，可能导致阀芯重力卡滞（部分先导式阀有安装方向要求）；
• 解决：按说明书要求水平安装，确保阀芯运动方向与重力方向一致。

2.环境温度异常

• 低温环境下，压缩空气中的水分结冰会堵塞阀芯；高温环境会加速线圈老化、密封件变形；
• 解决：加装气源干燥机防止结冰，高温环境下选择耐高温电磁阀，或加装散热装置。

---

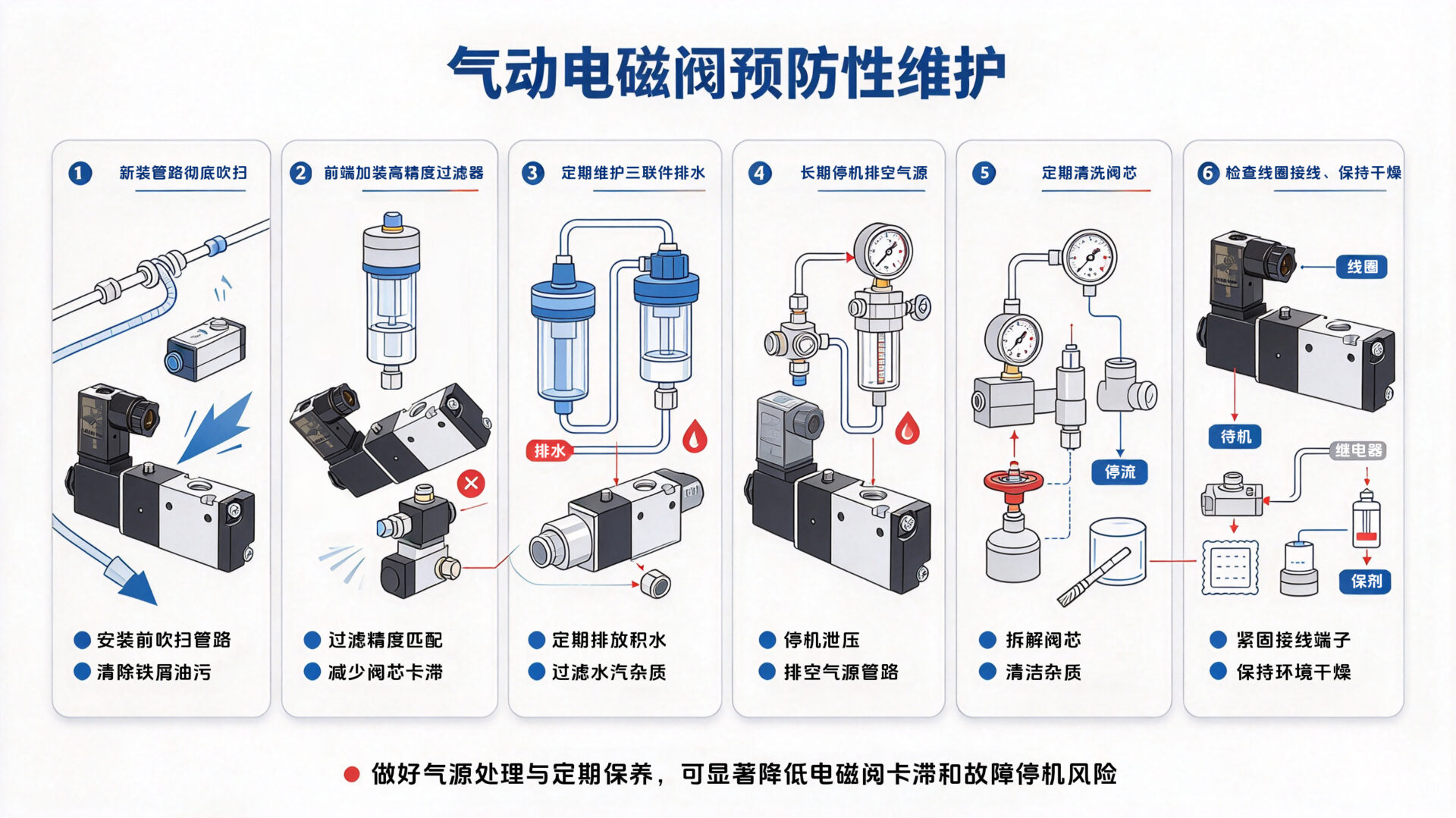

五、预防措施与维护建议

为了避免气动电磁阀出现不换向的问题，日常维护和使用中应做到：

1. 新装系统务必彻底吹扫管路；
2. 在电磁阀前加装5μm或更高精度的过滤器；
3. 定期排水、检查三联件；
4. 长期停机前排空系统，或使用防锈气雾。
5. 定期清洁阀芯，避免杂质堵塞。
6. 定期检查线圈和电源，确保其处于良好状态。
7. 定期更换老化或损坏的部件。
8. 在使用过程中，保持电磁阀周围环境干燥，避免潮湿影响线路。

结语

通过以上系统化排查，90%以上的电磁阀不换向问题都能得到解决。

气动电磁阀通电不换向，虽然看似简单，但背后可能涉及复杂的电路和机械问题。

排查问题时，需从电源、线圈、阀芯等多个方面入手，逐步排查、逐步解决。

同时，日常维护和预防措施也能有效延长设备寿命，提升工作效率。
