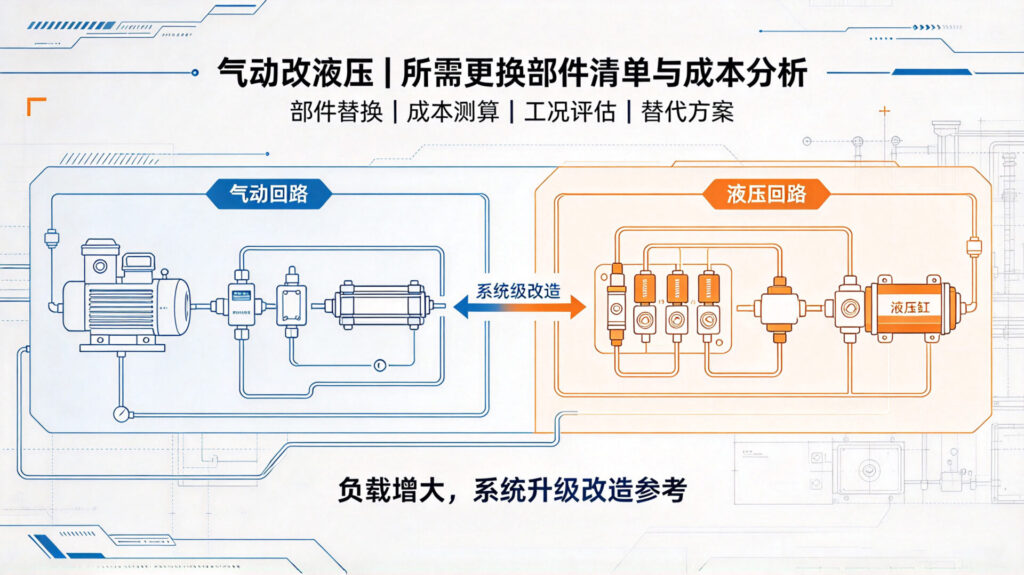

气动改液压｜所需更换部件清单与成本分析

当气动系统负载增大需要改造为液压系统时，需全面替换核心动力元件并重构系统架构。

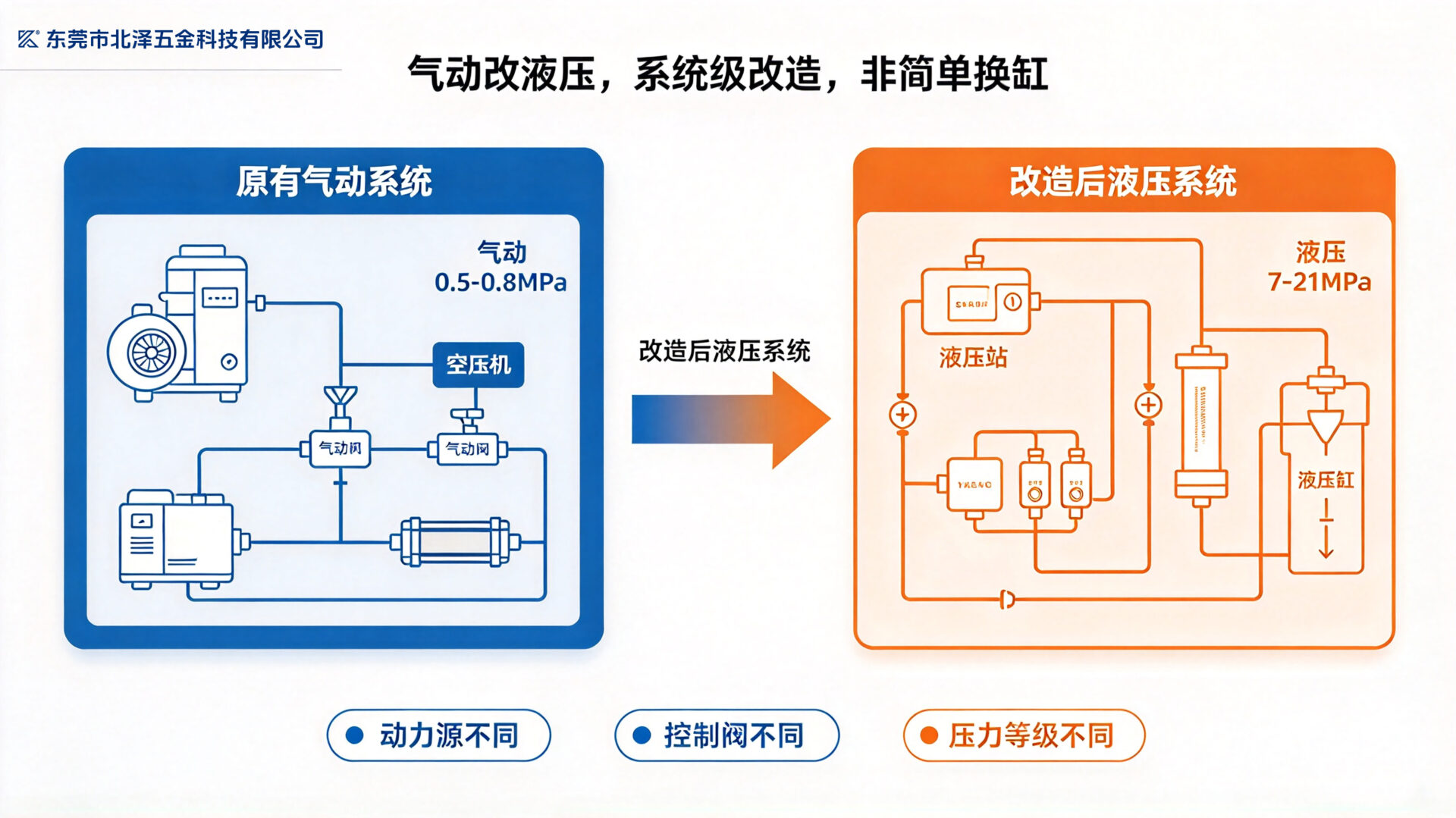

从气动改液压（负载变大、出力 / 刚性不够），不是简单换执行元件，而是整套动力 + 控制 + 执行 + 辅件全换。

将原有气动系统改造为液压系统以应对负载增大的需求，是一项涉及动力源、执行元件、控制方式、管路介质和安全设计的系统性工程。

虽然两者在控制逻辑上有相似之处（如都使用方向阀、可编程控制等），但因工作介质（空气 vs 液压油）和压力等级差异巨大，绝大多数核心部件都需要更换。

---

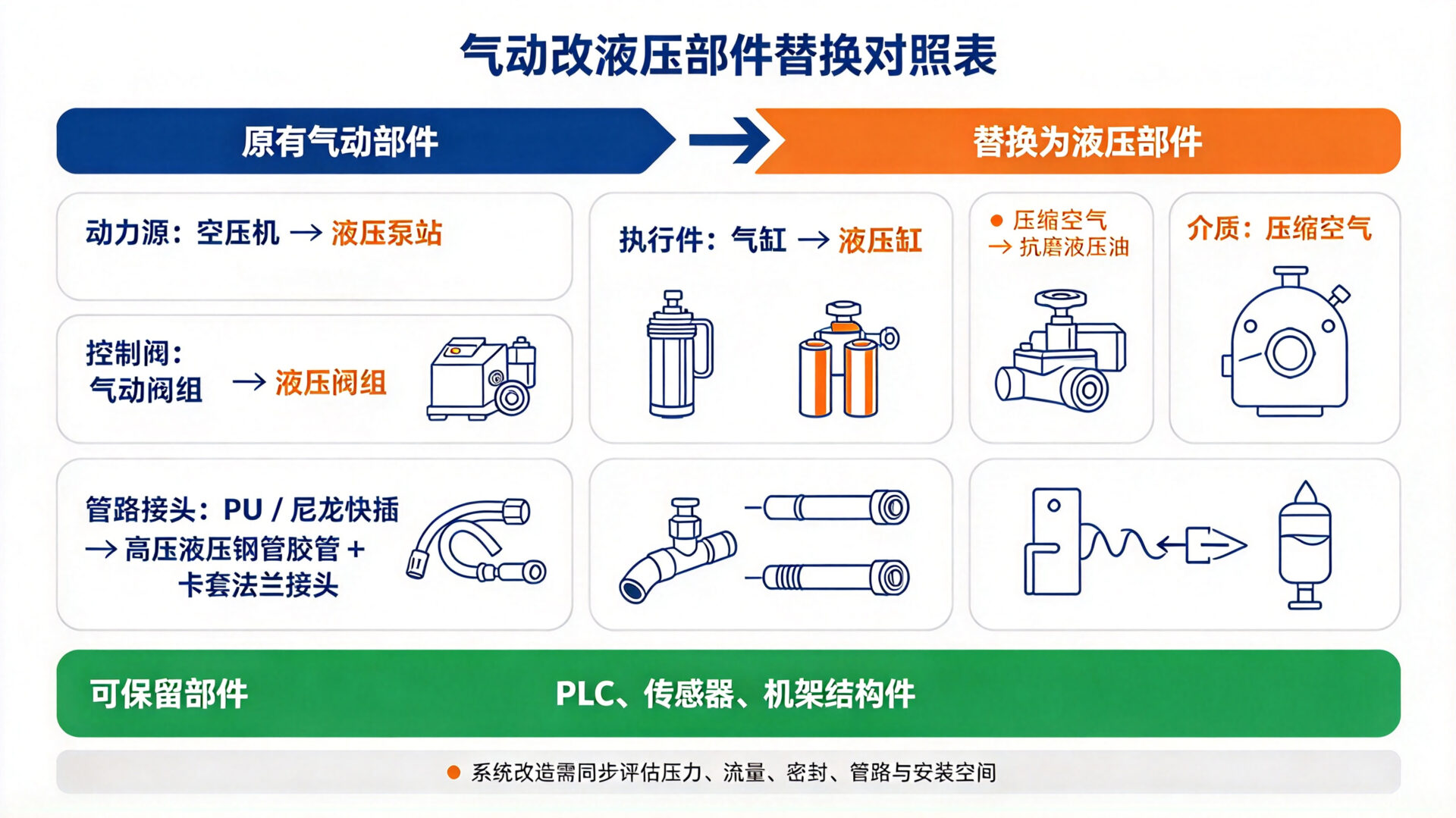

一、需要更换的核心部件清单

原气动部件	对应液压系统需更换/新增部件	说明
动力源（空压机 + 储气罐）	液压泵站包含： .液压泵(齿轮/柱塞泵) .电机 .油箱 .滤油器 .冷却器（可选） .压力表、液位计等	气动靠压缩空气（0.5~0.8 MPa），液压通常需 7~21 MPa 甚至更高，必须全新配置泵站。
执行元件 （气缸 / 气动马达）	液压缸 / 液压马达	气缸输出力小、刚性差；液压缸可提供10~100倍以上推力，结构更紧凑。需重新计算缸径、行程、安装方式。
控制阀 （气动电磁阀、节流阀等）	液压电磁换向阀、溢流阀、节流阀、平衡阀等	气动阀不能承受液压高压，且密封结构不同，必须更换为液压专用阀组。若需调速或保压，还需增加比例阀或插装阀。
管路与接头	高压液压胶管 / 钢管 + 液压卡套/法兰接头	气动用尼龙管或低压PU管（耐压<1 MPa）；液压需耐压15~35 MPa的专用管路，接头也需高压密封。
工作介质	液压油（如 ISO VG32/46 抗磨液压油）	不再使用压缩空气，需建立油液循环、过滤、冷却系统。
辅助与安全装置	.蓄能器（可选，用于保压/吸收冲击） .压力开关/传感器 .油温/污染监测 .紧急泄压阀	液压系统能量密度高，故障时风险更大，需加强安全保护。

可保留的部分：

• PLC、触摸屏、I/O 模块（控制逻辑重写即可）
• 传感器（接近开关、光电、限位）
• 机架、工作台、夹具结构件
• 安全门、光栅、急停等安全回路

---

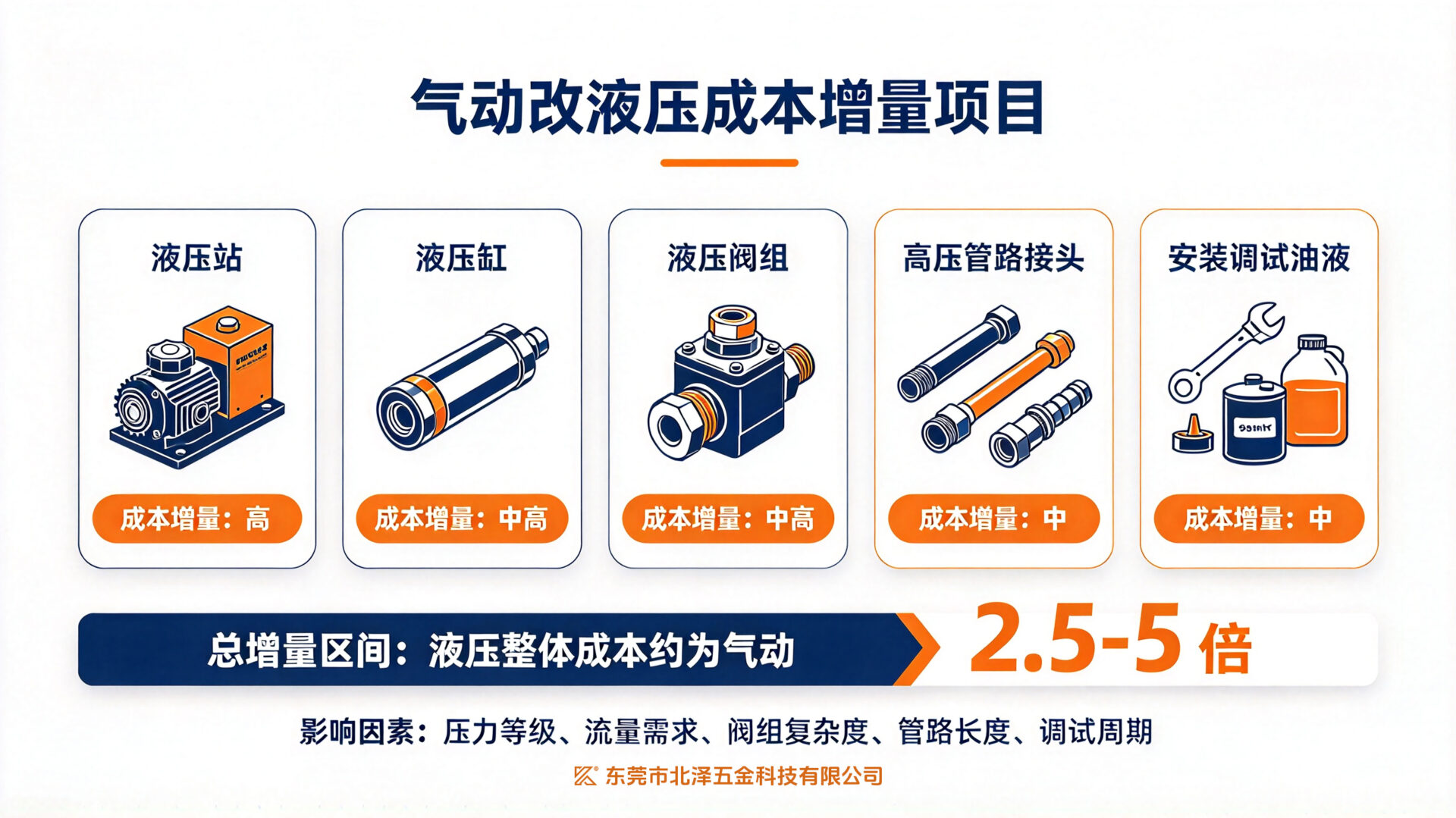

二、成本增加估算（参考值）

成本增幅受系统规模、压力等级、自动化程度影响较大。

项目	气动系统（原）	液压系统（改造后）	增幅
动力单元	空压机（已共用）≈ 0 元（分摊）	液压站（3~7 kW）	+¥8,000 ~ ¥25,000
执行元件（1个缸）	标准气缸（Φ50×200）	液压缸（Φ63×200，21 MPa）	+¥1,000 ~ ¥3,000
控制阀组	气动电磁阀（2位5通）	液压电磁换向阀+溢流阀	+¥1,500 ~ ¥5,000
管路与接头	尼龙管 + 快插接头	高压胶管 + 卡套接头	+¥500 ~ ¥2,000
安装调试 & 油液	低	含油、过滤、调试	+¥2,000 ~ ¥5,000
总计增量成本	—	—	约 ¥13,000 ~ ¥40,000

整套系统成本：液压 ≈ 气动的 2.5～5 倍

• 简单轻载小系统：2.5～3 倍
• 中载、多轴、保压 / 同步 / 高精度：3～5 倍
• 重型大推力、高压、伺服液压：5～10 倍都正常

---

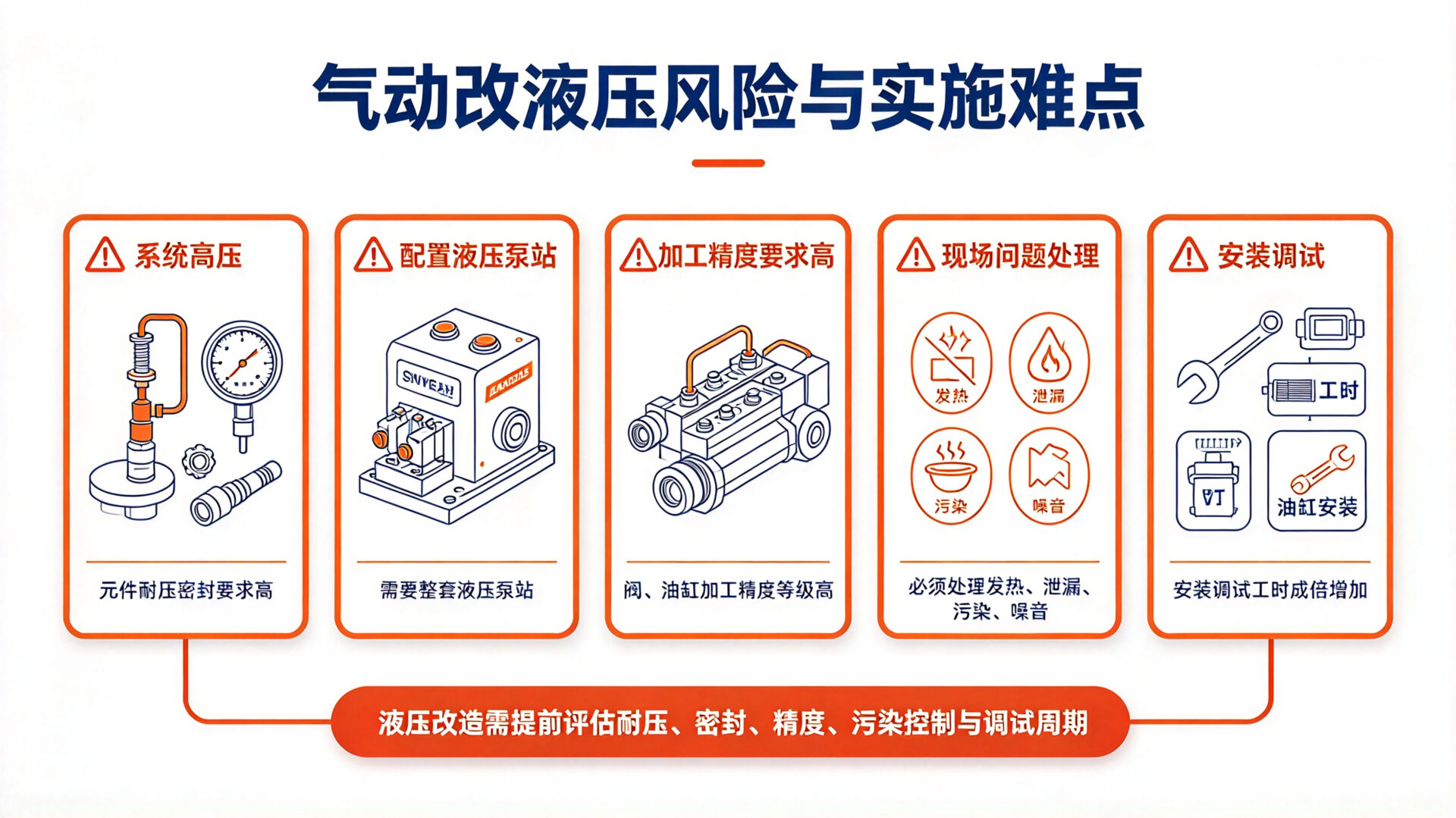

三、为什么贵这么多？（核心原因）

1. 液压是高压系统（通常 14–21MPa），元件耐压、密封、材质要求高
2. 必须成套液压站，而气动可以共用工厂气源
3. 液压阀、油缸加工精度、密封等级远高于气动
4. 液压要考虑：发热、泄漏、污染、噪音、防爆、冷却，气动基本不用
5. 安装调试工时：液压 ≈ 气动的 2～3 倍

---

四、是否值得改造？关键考量点

考虑因素	建议
负载是否真的超出气动能力？	气动最大推力 ≈ 0.5 MPa × 缸面积。例如 Φ100 气缸仅约 4 kN。若需 >10 kN，液压更合适。
是否需要高刚性/精确定位？	气动“软”，液压“硬”，后者更适合压装、冲裁等工况。
是否有现成液压站？	若车间已有中央液压站，改造成本可降 50% 以上。
维护能力？	液压系统需定期换油、滤芯，对维护要求更高。

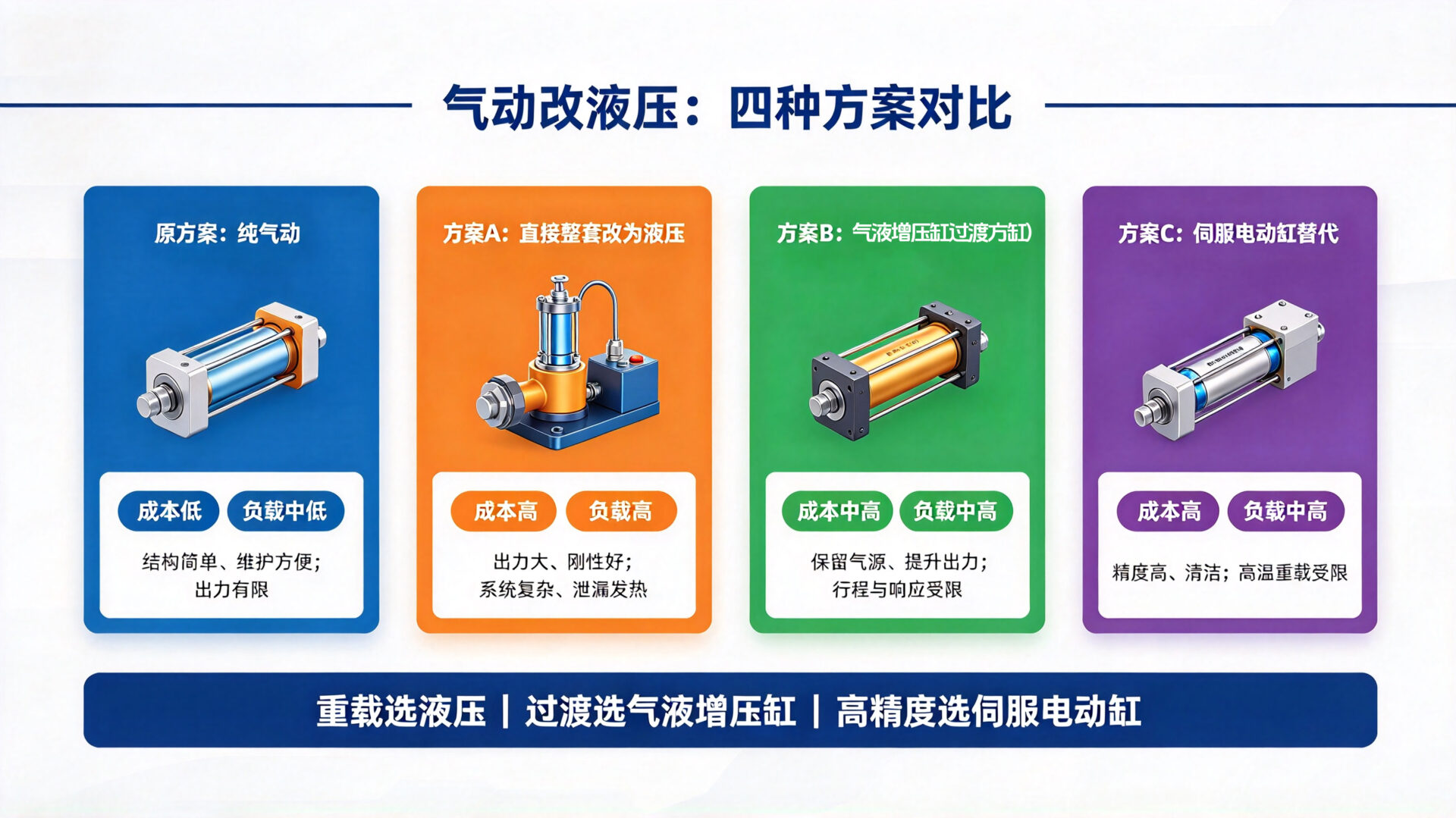

替代方案？	可考虑 电动伺服缸（高精度、清洁、中等负载），虽初期贵但免维护。

如果只是负载略大一点点，可以先优化气动：

• 加大气缸缸径
• 提高供气压力（0.6→0.8MPa）
• 增强储气罐、缩短管路、减少泄漏
• 改用气液增压缸（介于气动与液压之间，成本低很多）

---

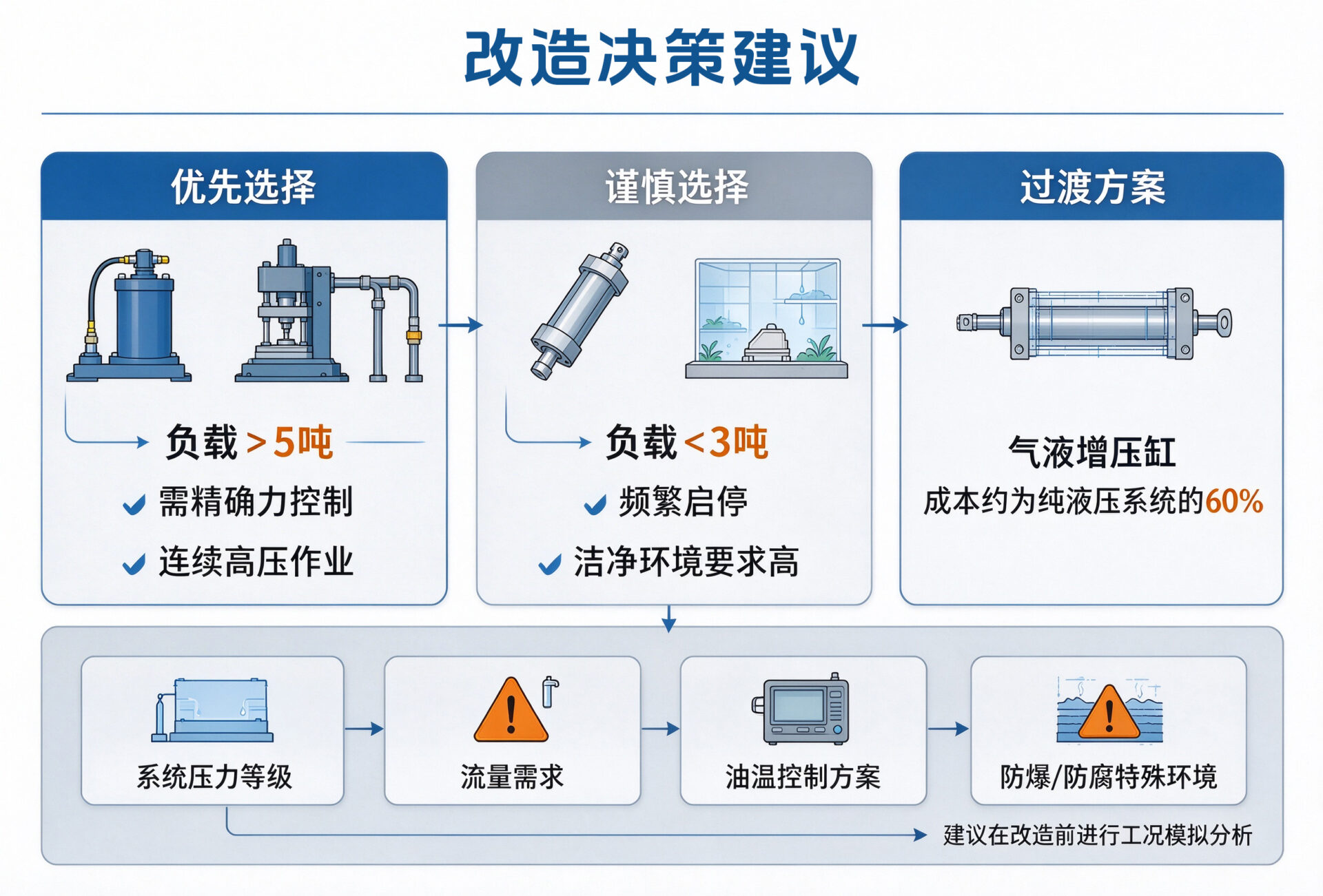

五、改造决策建议

1.优先选择：负载＞5吨、需要精确力控制、连续高压作业场景

2.谨慎选择：负载＜3吨、频繁启停、洁净环境要求高的场合

3.过渡方案：可采用气液增压缸作为临时解决方案（成本约为纯液压系统的60%）

建议在改造前进行工况模拟分析，重点评估：

• 系统压力等级（常规16-31.5MPa）
• 流量需求（影响泵组选型）
• 油温控制方案（连续工作需强制冷却）
• 防爆/防腐等特殊环境要求

(建议通过专业液压系统仿真软件可提前验证改造方案的可行性，避免投资风险。)

结论

从气动系统升级到液压系统，不是简单的换件，而是系统级的改造。在负载变大的情况下，液压系统能提供更稳定、更高效的性能，值得投资。

只要做好规划、选择优质部件，成本增加虽然存在，但长期收益远大于投入。
