气缸推力计算：基于力与压强公式

气缸的推力（也称为输出力）是气动系统设计中的关键参数，它直接决定了气缸能否完成所需的负载动作。

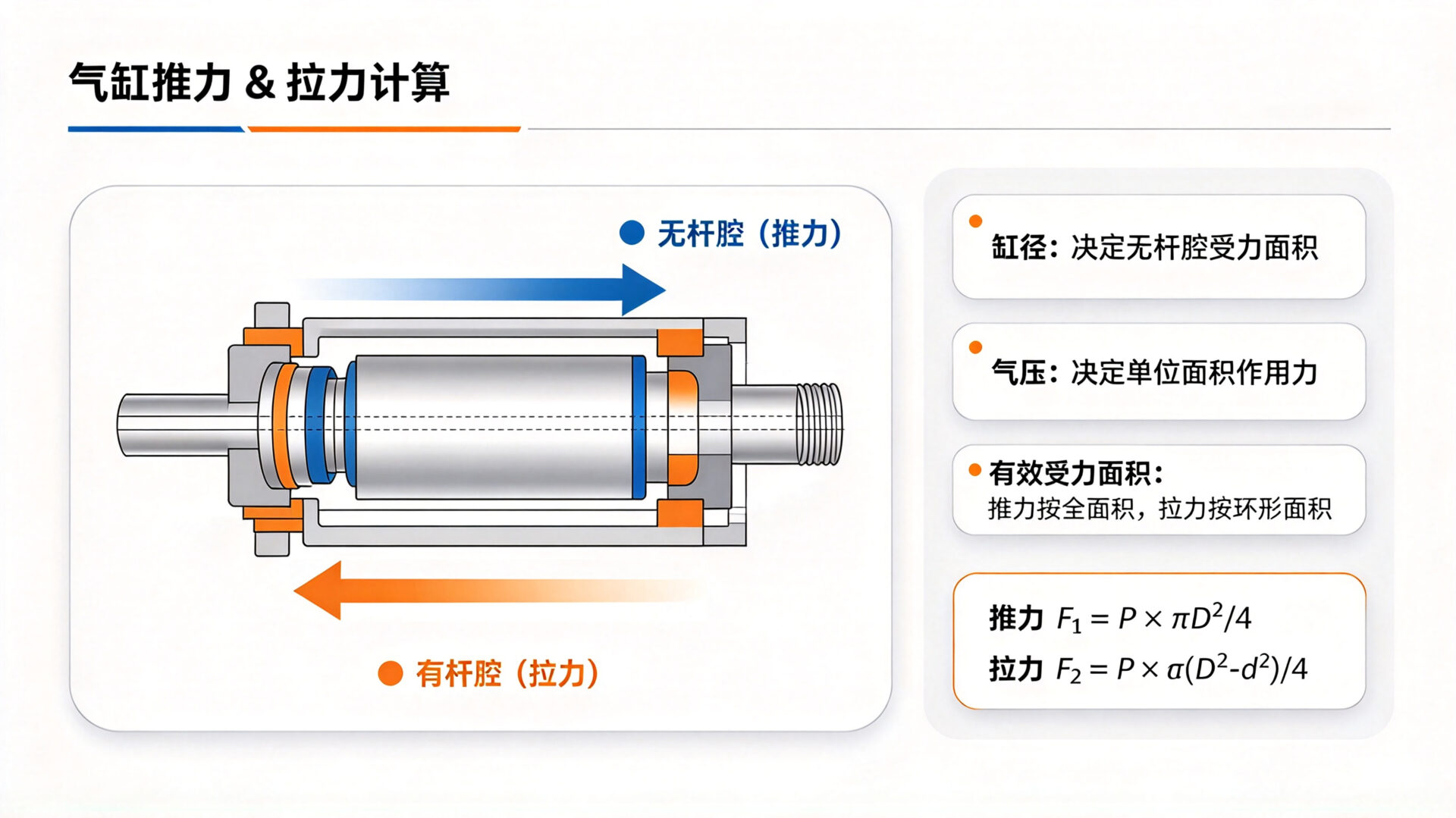

气缸的推力计算基于力与压强的基本物理公式，核心与缸径（决定受力面积）、工作气压直接相关，同时需区分推力（活塞杆伸出） 和拉力（活塞杆缩回） 两种工况，具体计算方法如下：

---

一、核心计算公式与参数关系

1.  基础公式推导

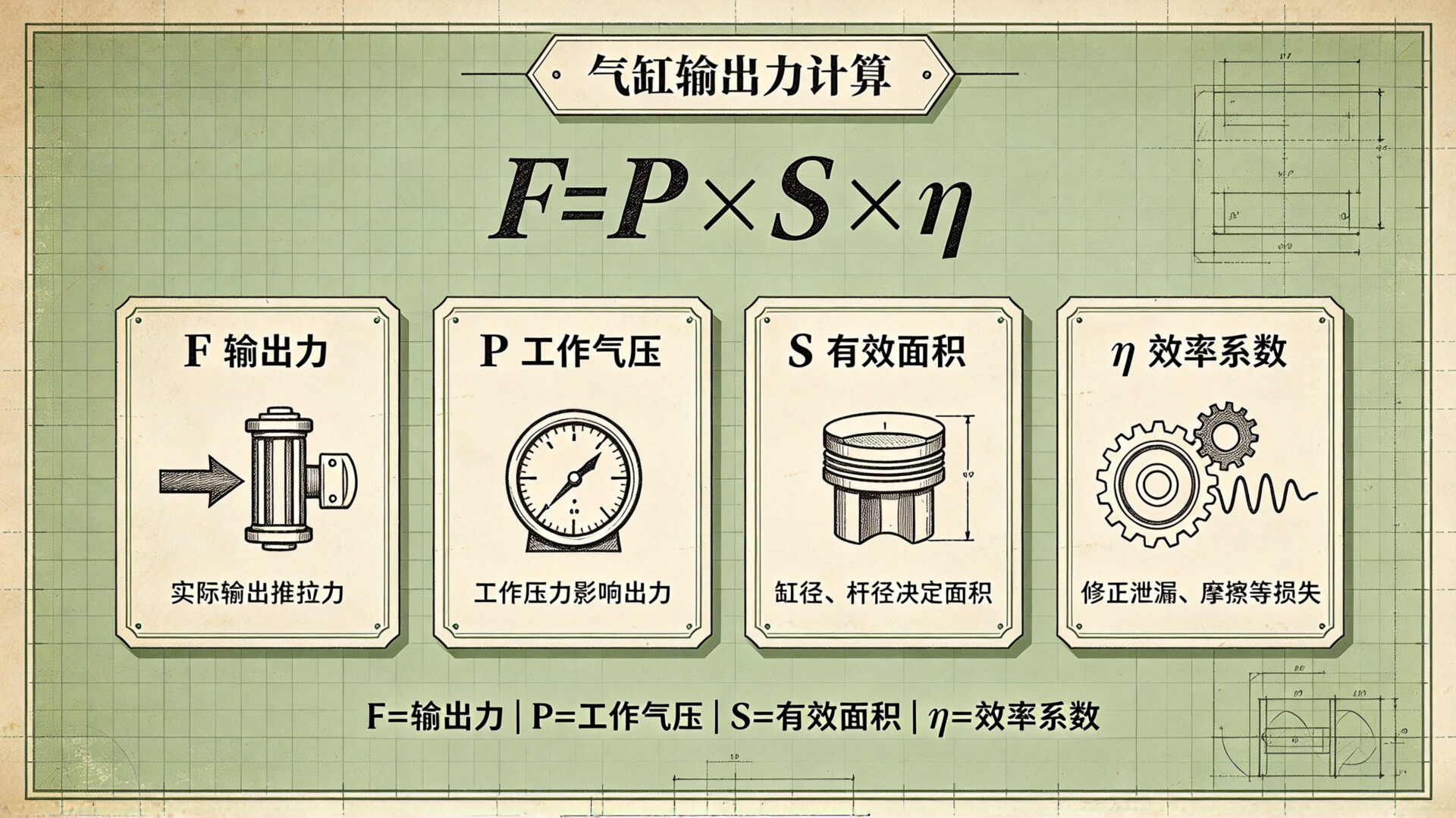

气缸推力的本质是 压缩空气压强作用在活塞有效面积上产生的力，物理公式为：

F=P×S×η

符号	含义	单位	说明
F	气缸实际输出力	N（牛顿）	推力/拉力需分别计算有效面积
P	工作气压	MPa（兆帕）	气动系统实际工作压力（通常0.4-0.8MPa）

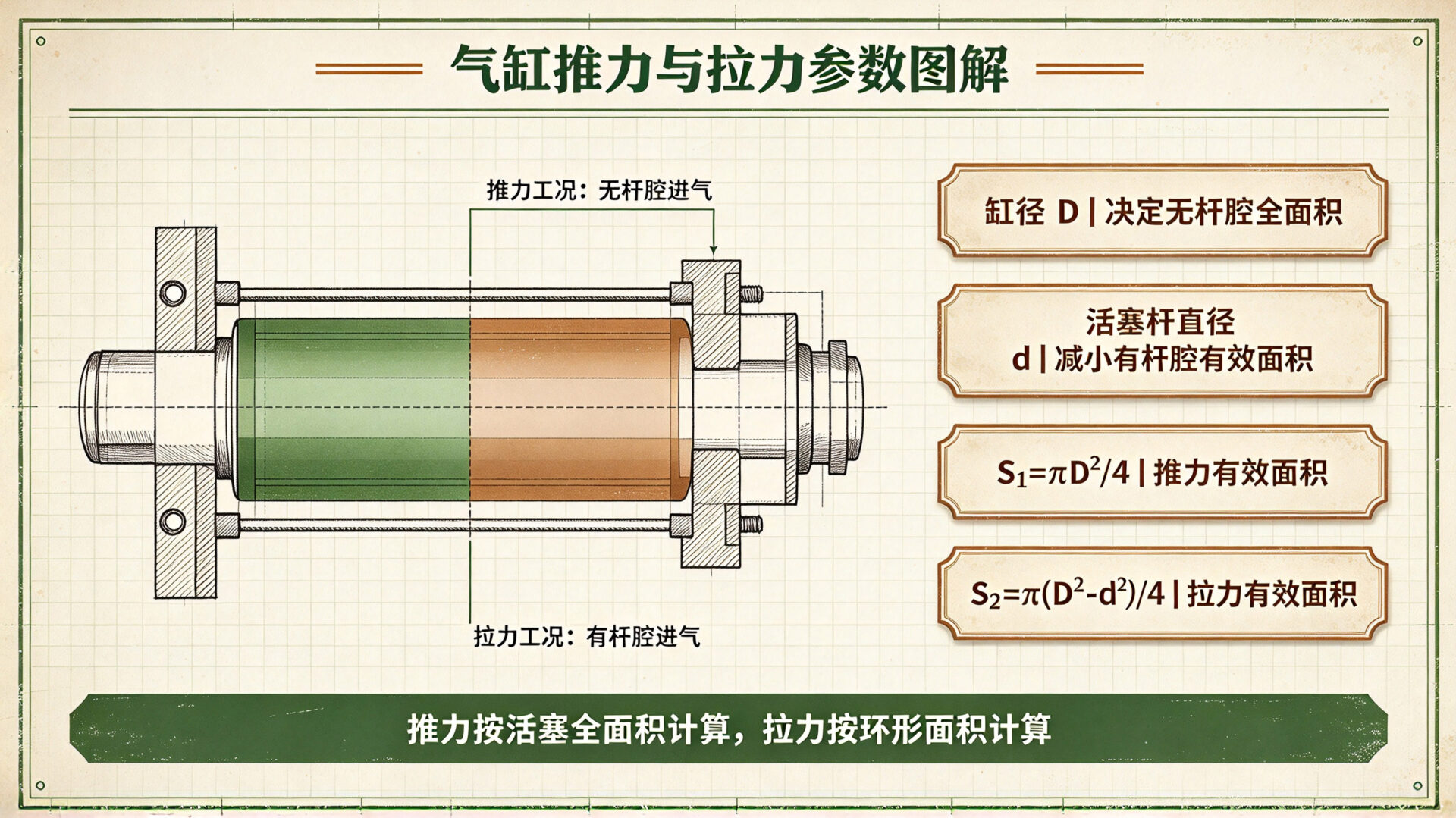

S	活塞有效受力面积	m2	推力取活塞全面积，拉力取活塞面积-活塞杆面积
η	效率系数	–	考虑密封阻力、摩擦损耗，通常取0.85-0.95

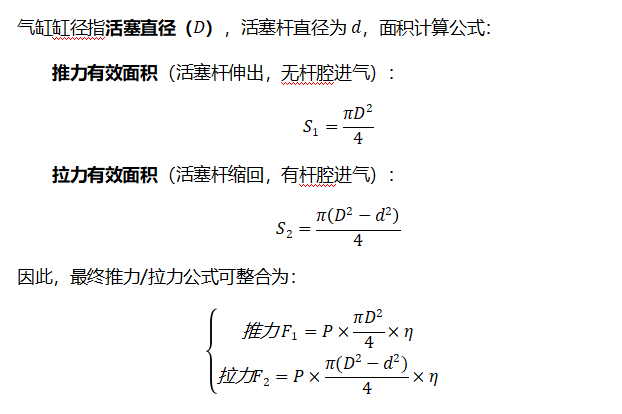

2.  有效面积计算（关键！区分推力/拉力）

---

二、 缸径、气压与推力的核心关系

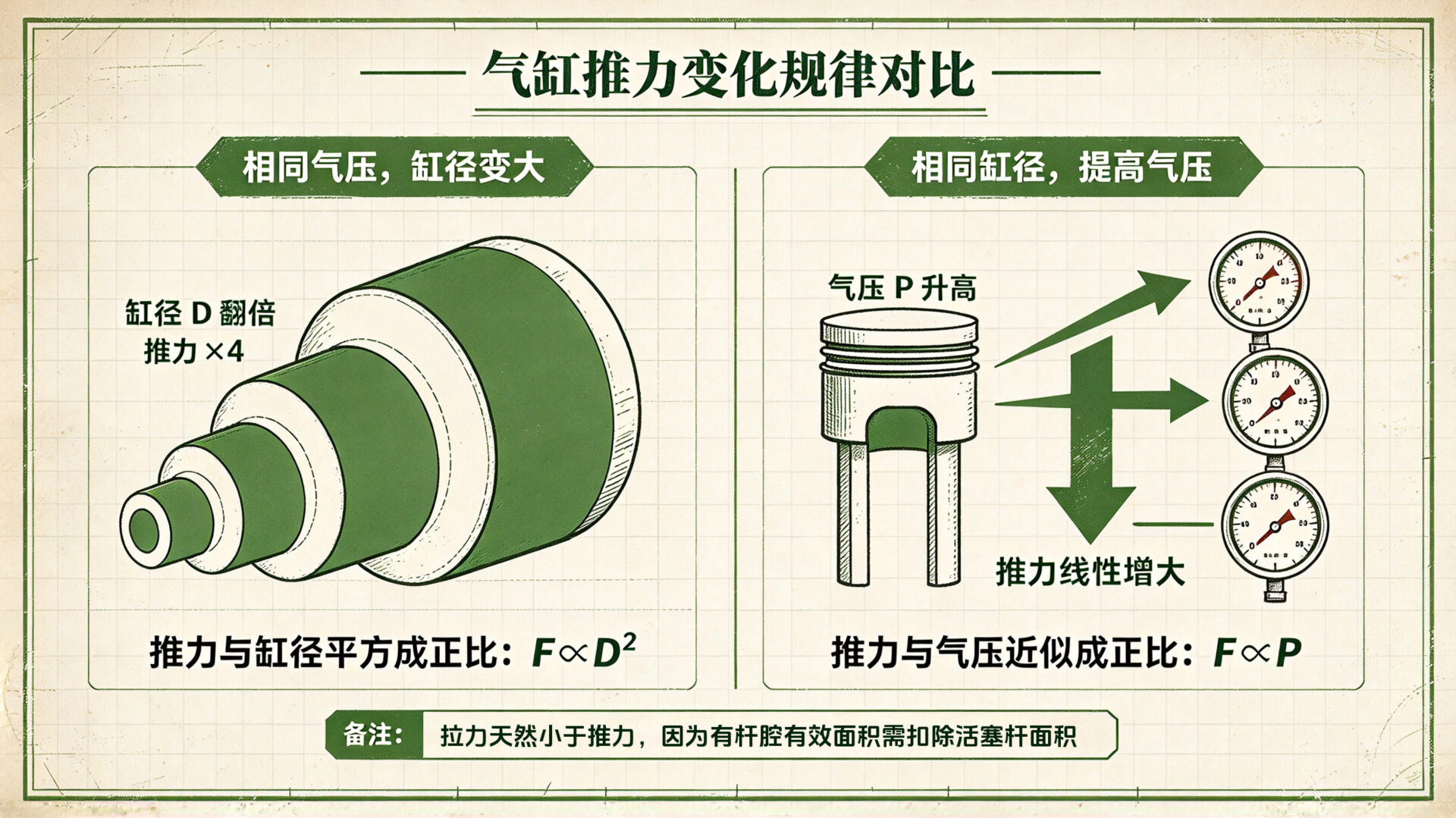

1.正比关系：

在效率系数不变时，气缸推力与工作气压、缸径的平方成正比。

• 气压越高，推力越大；但气压受限于气动系统额定压力（一般≤0.8MPa）。
• 缸径对推力影响更显著（平方关系），例如缸径翻倍，推力会变为原来的4倍。

2.拉力小于推力：

因活塞杆占用部分活塞面积，同气压下，拉力≈推力的80%-90%（具体取决于活塞杆直径）。

---

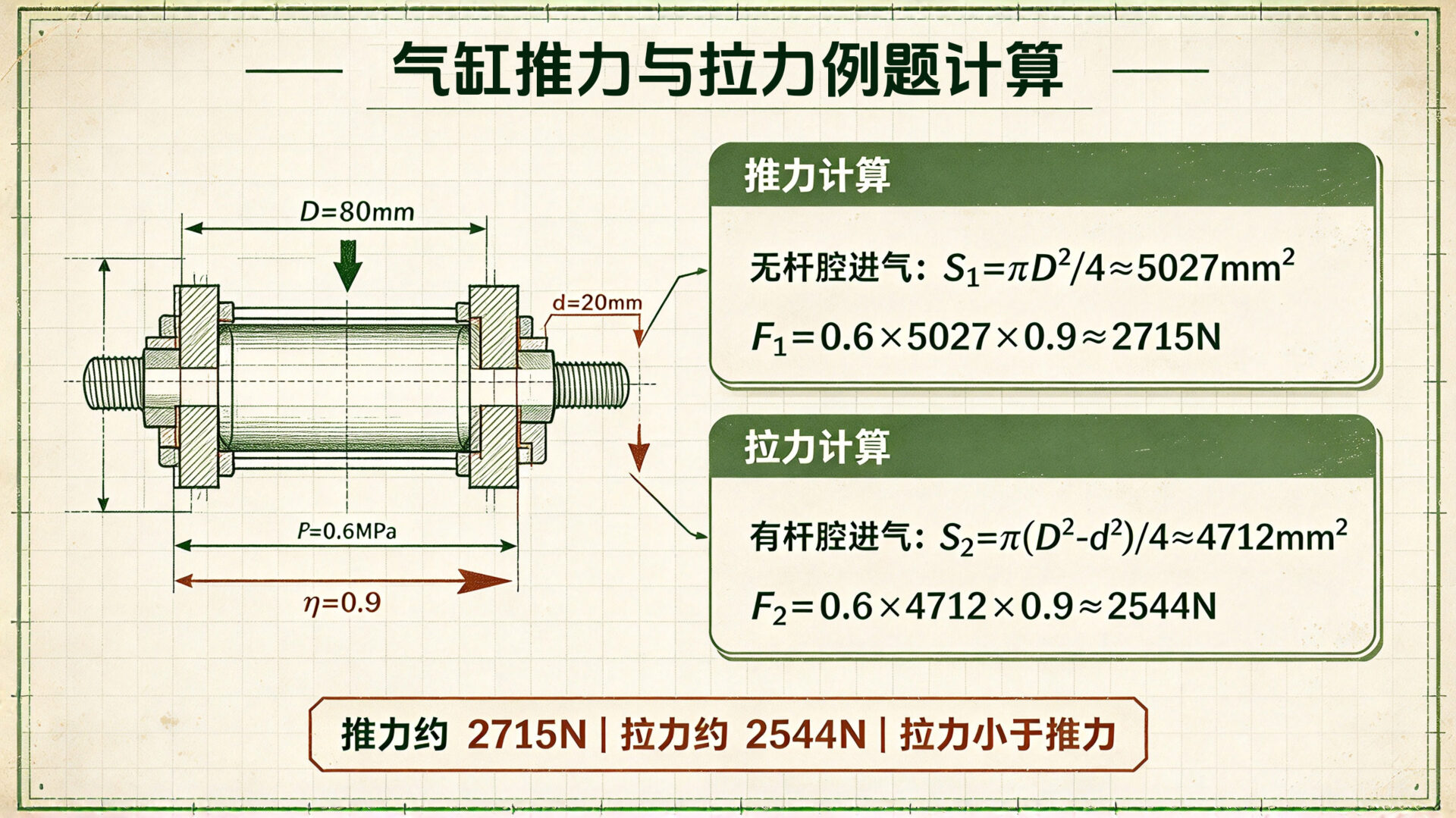

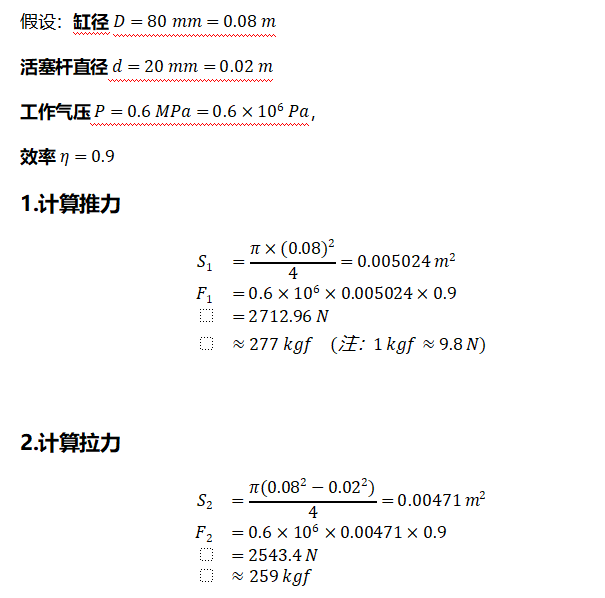

三、 实例计算（直观理解）

---

四、选型建议

1.确定负载：根据所需推力选择缸径和气压。

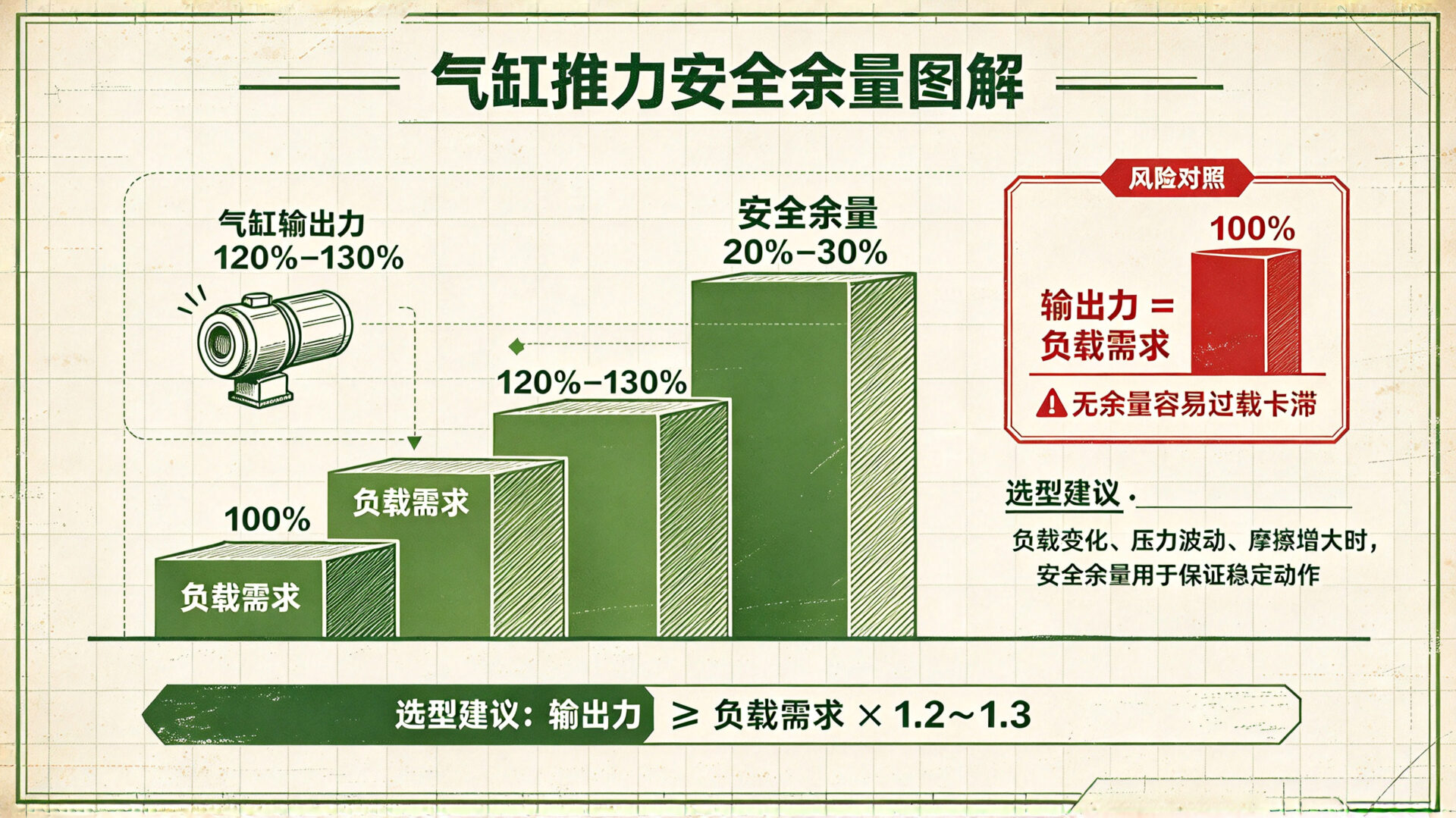

2.预留余量：实际应用中建议预留20%-30%的推力余量，避免过载。

3.单位换算：

1MPa = 10⁶ Pa = 10 bar

1kgf ≈ 9.8N

参数	对推力的影响
缸径  D	推力与  D2  成正比 → 缸径加倍，推力变为 4倍
气压  P	推力与  P  成正比 → 压力加倍，推力也 加倍

附：常见缸径与推力对照表（P = 0.6 MPa）

缸径 (mm)	理论推力 (N)	约等于 (kgf)
32	482	49
40	754	77
50	1178	120
63	1870	191
80	3016	308
100	4712	480

总结

气缸的推力是由压力和面积共同决定的，两者的关系密切。缸径越大，面积越大，推力越强；气压越高，推力也越大。

• 选择气缸时，不仅要考虑缸径，还要考虑气压和负载的匹配。
• 气压过高可能导致系统过载，甚至损坏设备。
• 推力计算公式是基础，实际应用中还需结合具体工况进行调整。

在实际应用中，合理选择缸径和气压，可以有效提升设备性能，降低能耗。
