气缸动作卡顿故障原因与快速排查方法

你是不是也遇到过气动气缸动作卡顿、漏气的问题？

是不是经常在使用时发现气缸动作不流畅，甚至出现漏气现象？

气动气缸出现动作卡顿和漏气是工业现场常见故障，通常由供气问题、元件磨损、安装不当或环境因素引起。

我们接下来通过系统化的原因分析与排查方法，帮助大伙快速定位并解决问题。

---

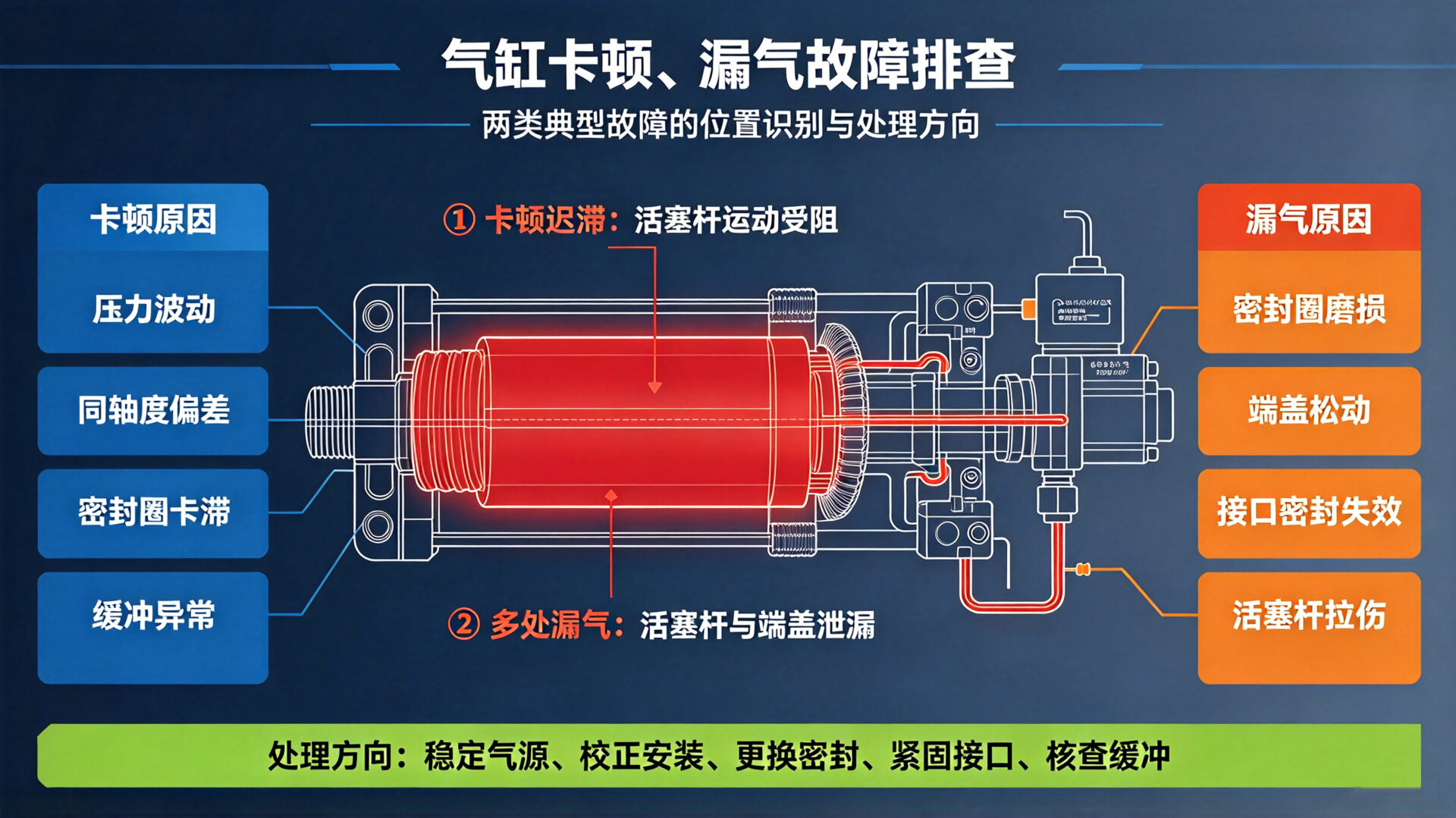

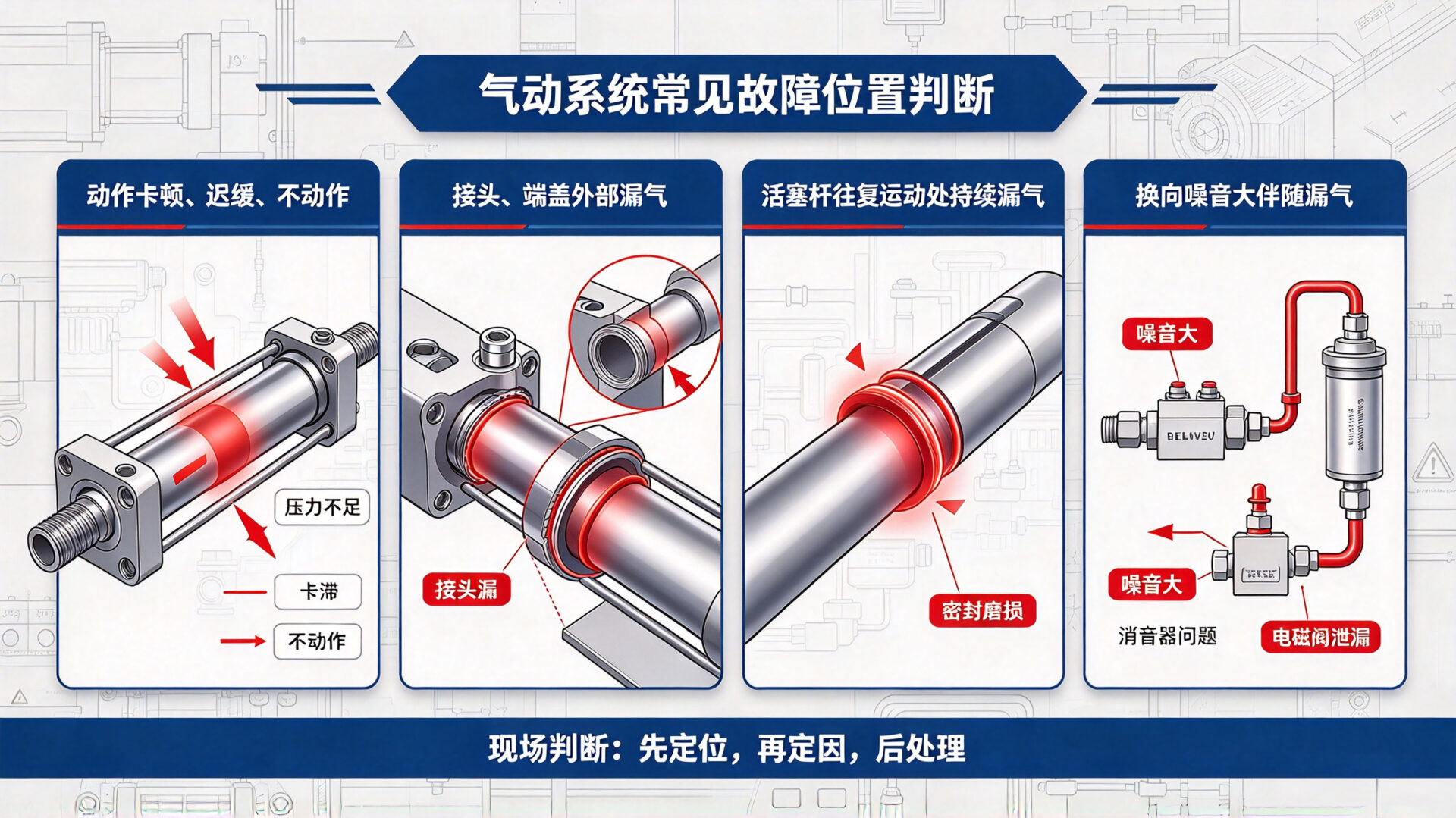

一、故障现象分类

故障表现	可能根源
动作卡顿/迟缓/不动作	供气不足、内部摩擦大、负载过大、润滑不良
外部漏气（接头/端盖）	密封圈老化、螺纹松动、缸体损伤
活塞杆处持续漏气	活塞杆密封（防尘圈/主密封）磨损
换向时“噗”声大+漏气	电磁阀内泄、消音器堵塞或破损

---

二、系统化排查步骤

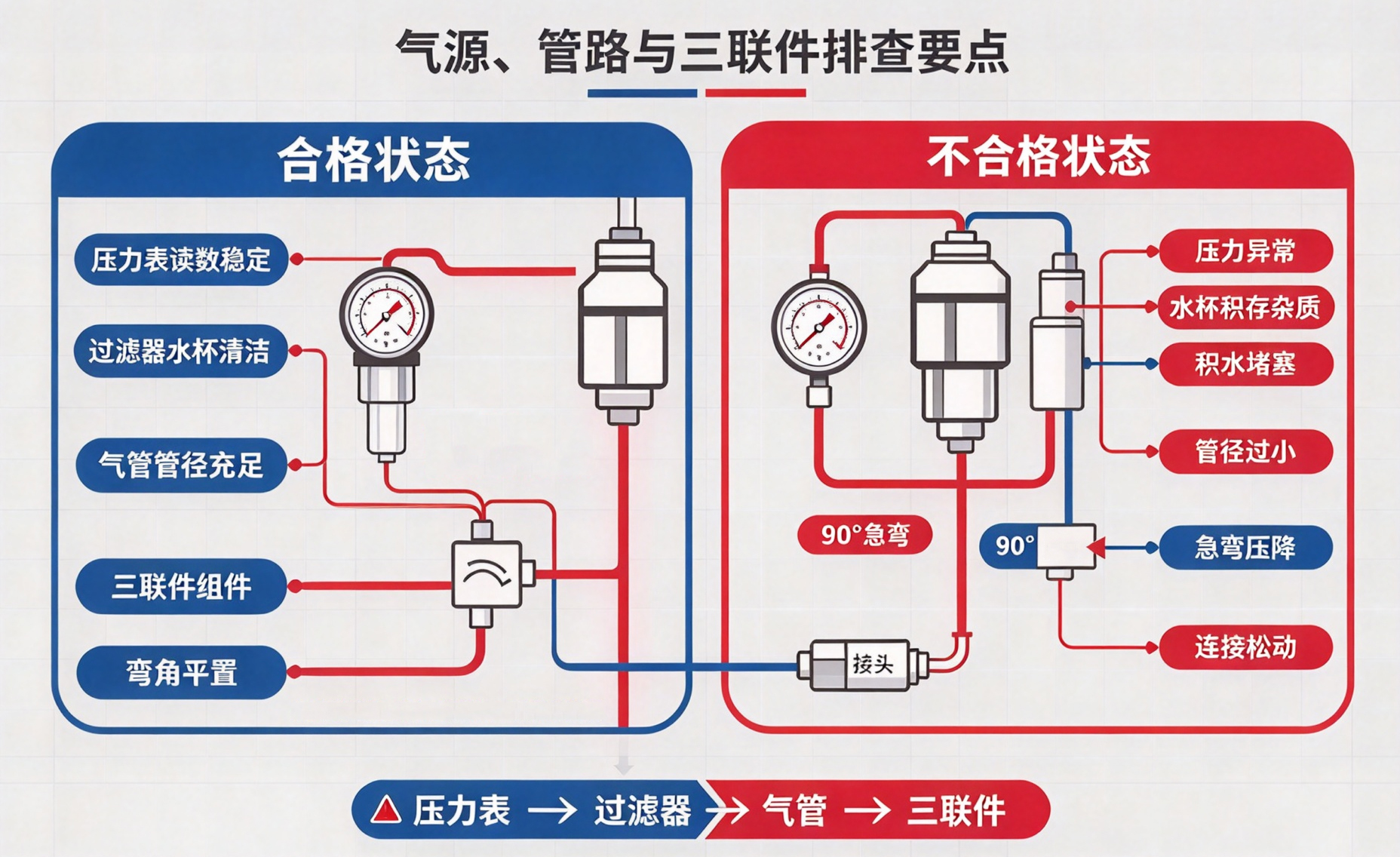

▲ （一）检查气源与管路

检查项	方法	正常标准
供气压力	用压力表测气缸入口压力	≥设备要求（通常0.4~0.6 MPa）
流量是否足够	观察动作时压力是否骤降	压降 ≤0.1 MPa
空气是否洁净干燥	拆下过滤器杯，看是否有水/油/杂质	杯内干净，自动排水正常
管路过细或过长	查管径（如缸径Φ50应配≥Φ8气管）	避免90°急弯、多级节流

 对策：

• 加大管径、缩短距离
• 更换精密过滤器（0.01μm）+ 干燥器（露点≤-20℃）
• 检查三联件（过滤器-减压阀-油雾器）是否堵塞或调压失效

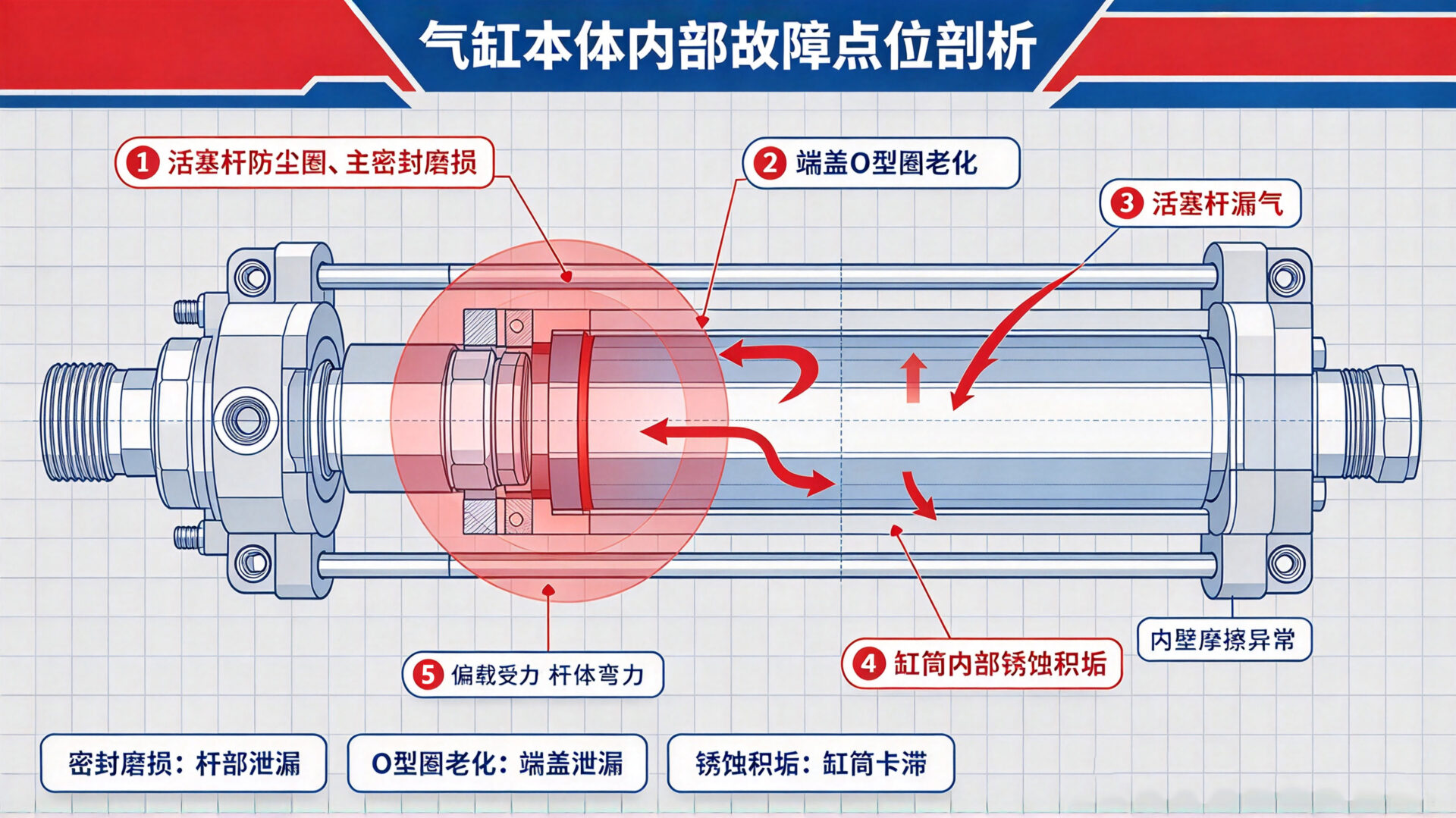

▲ （二）检查气缸本体

故障分类	故障现象	原因分析	解决方法
外部漏气排查	活塞杆端漏气	主密封圈（U 型 / P 型）或防尘圈磨损	更换密封包（注意材质匹配，如 NBR 用于普通工况，FKM 用于高温工况）
	前后端盖漏气	端盖 O 型圈老化或螺栓松动	紧固螺栓（对角均匀拧紧），更换 O 型圈
	缸筒裂缝 / 砂眼（罕见但致命）	缸筒存在裂缝或砂眼	喷肥皂水检漏，确认后更换气缸
动作卡顿排查	活塞杆动作卡顿	活塞杆弯曲或偏载	目视检查是否歪斜，用手推拉是否顺畅；重新校准安装，加导向轴承承受侧向力
		内部锈蚀 / 积垢（潮湿环境）	拆解可见红褐色锈迹或油泥；清洗缸筒，更换密封，改善气源干燥度
		润滑不足（活塞运动干涩，有金属摩擦声）	若为给油型：检查油雾器是否工作（滴油量 1~2 滴 / 分钟）若为无给油型：禁止加油，只能更换预润滑密封件

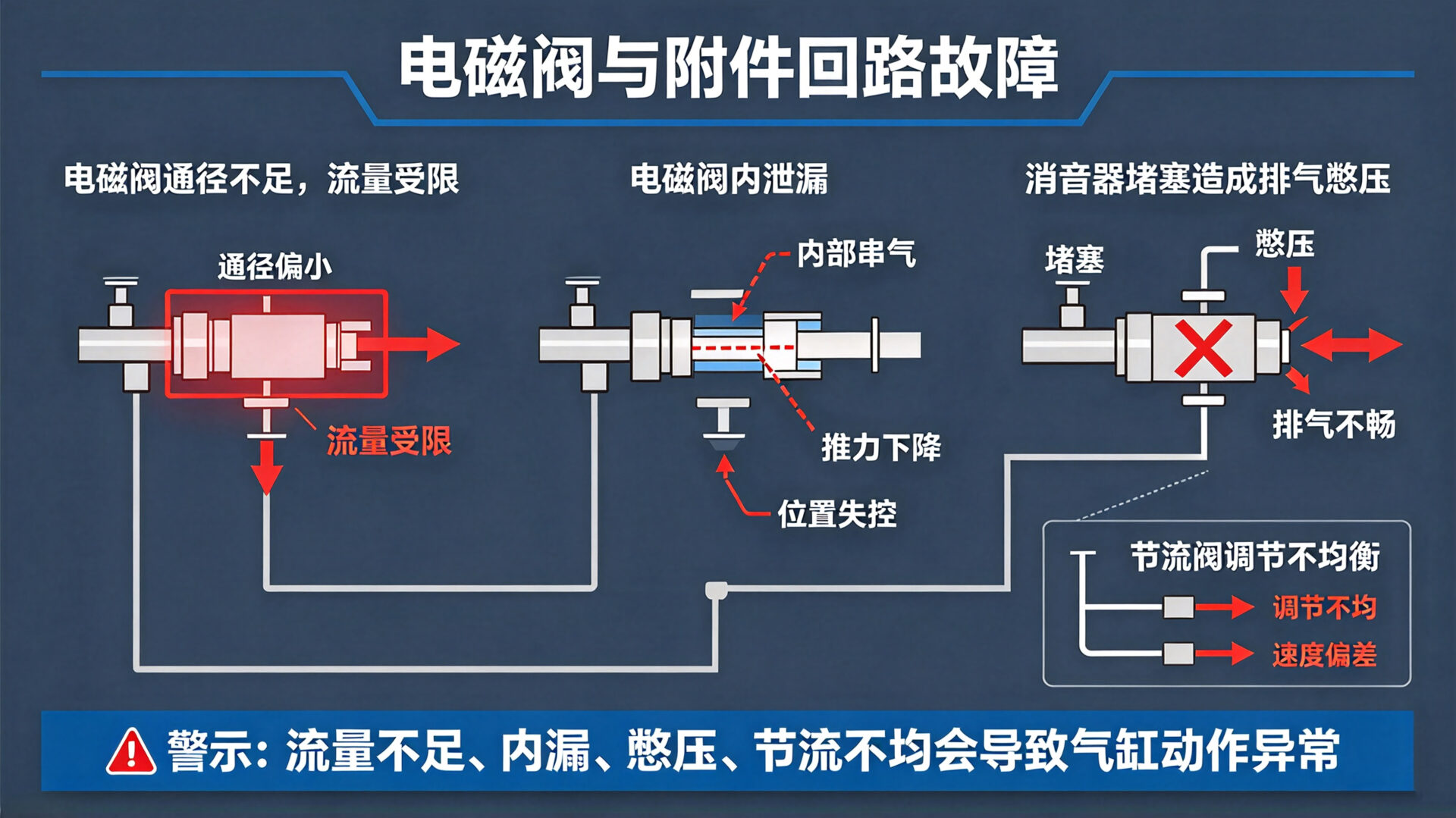

▲ （三）检查控制阀与回路

问题	表现	排查方法
电磁阀通径太小（Cv值低）	动作慢、压力损失大	对比阀的Cv值与气缸所需流量（见前文Cv说明）
阀内泄漏	断电后气缸缓慢移动	拆下阀出口管，听是否有持续气流
消音器堵塞	排气不畅，动作“憋住”	拆下消音器吹气，或临时短接测试
节流阀调节不当	单向慢、双向不均	重新对称调节两端节流阀

对策：

• 更换高Cv值电磁阀（如SMC VQ系列、Festo MHJ系列）
• 定期更换消音器（尤其粉尘环境）
• 使用双电控阀避免断电漂移

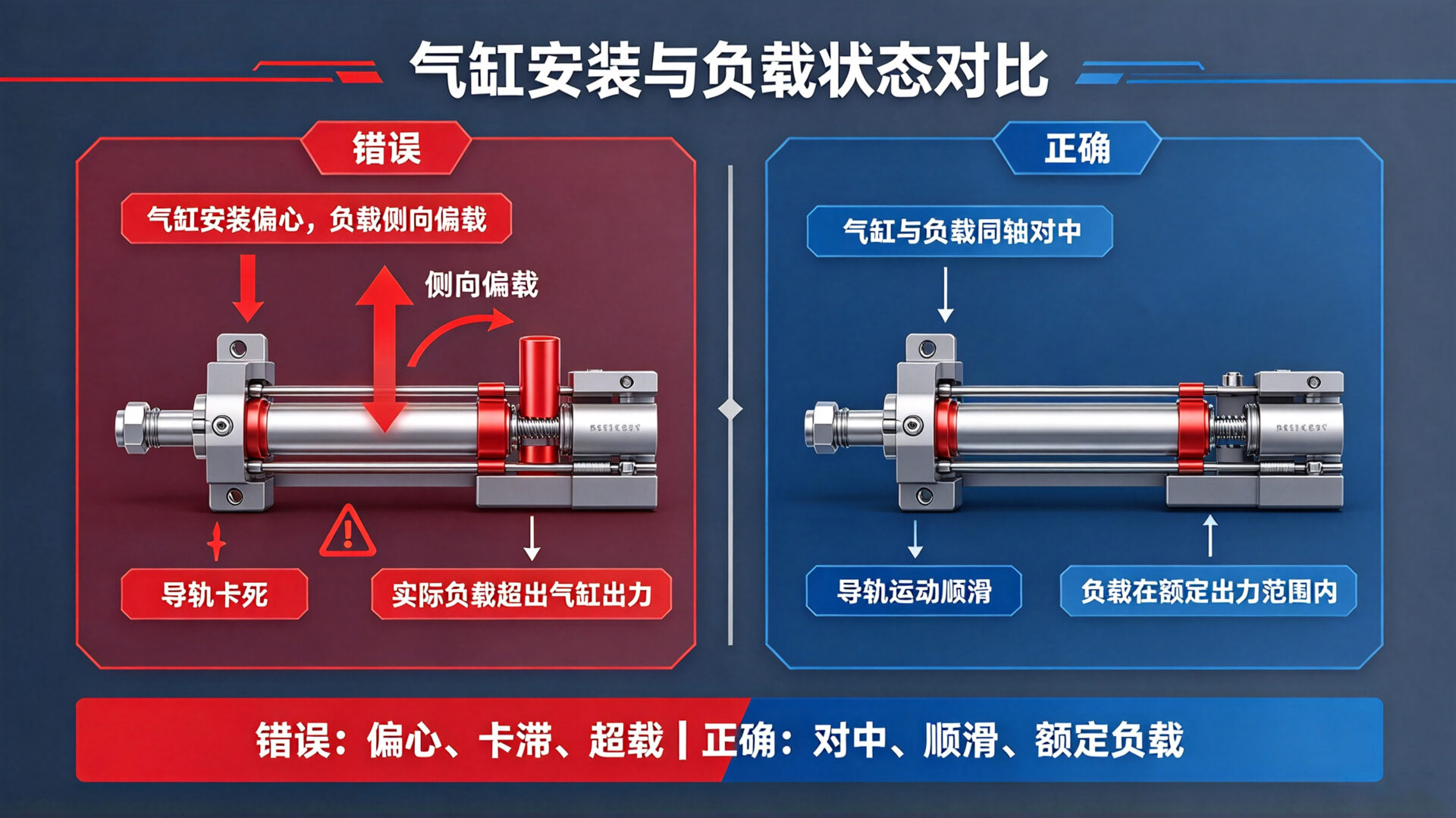

▲ （四）检查安装与负载

◆ 1.安装偏心：

气缸轴线与负载运动方向不平行 → 产生侧向力 → 密封异常磨损→ 用水平仪/激光对中仪校正

◆ 2.负载超限：

实际负载 > 气缸理论出力（F = P × A）→ 计算：Φ32缸在 0.5MPa 下理论推力 ≈ 400N（约40kgf）

◆ 3.导轨卡死：

外部滑台/导轨缺油或变形 → 误判为气缸问题→ 手动推动负载，隔离判断

---

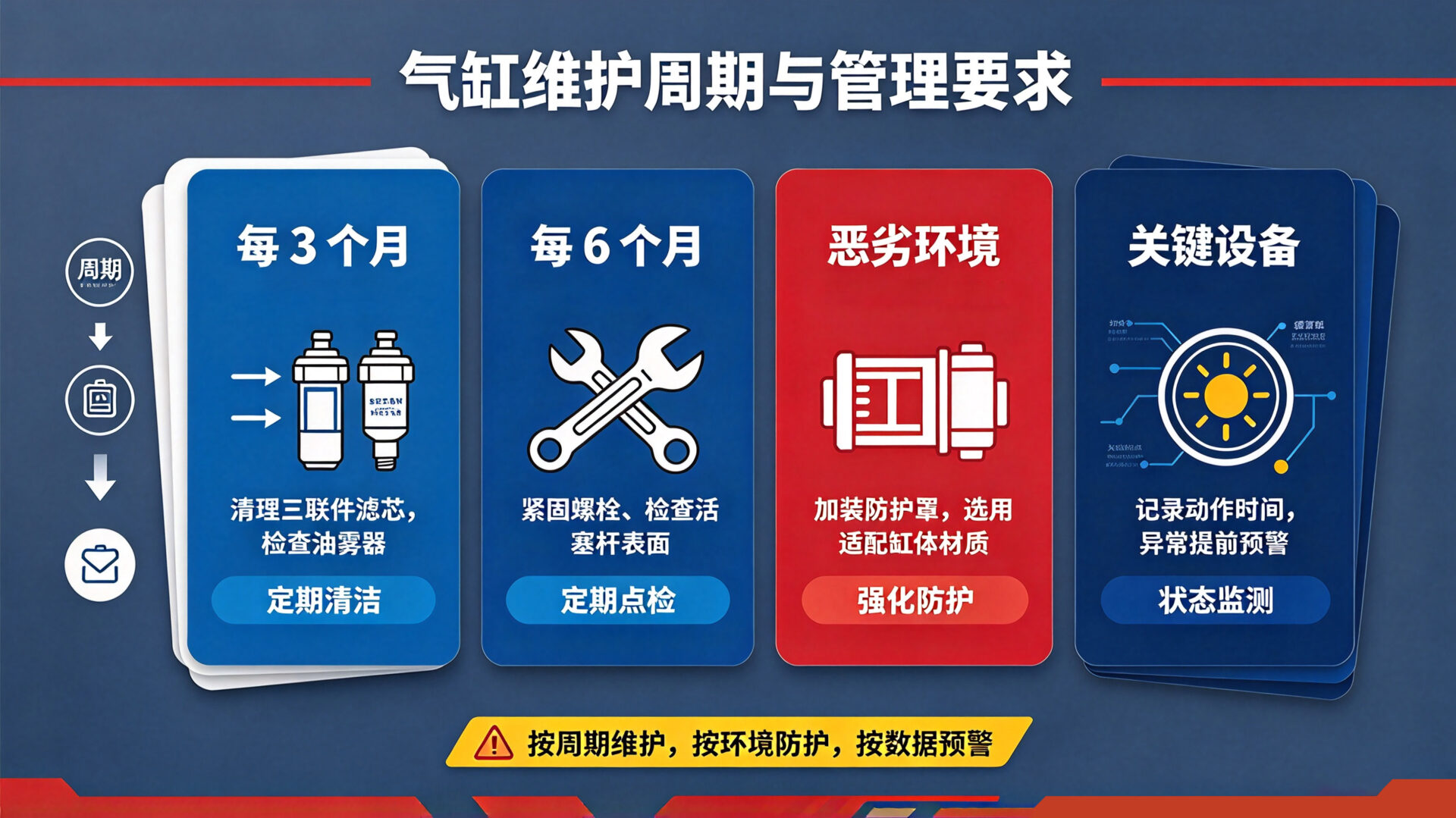

三、预防性维护建议

运维小贴士

气动气缸动作卡顿和漏气，是许多工业设备在使用过程中常见的问题。

通过排查气源、内部零件、安装和气路连接等关键点，可以有效解决这些问题。日常维护和定期检查，是确保气动气缸高效运行的关键。
