气缸怪事！伸出正常、缩回无力｜一步步定位故障根源

在工业设备的日常运行中，气缸作为重要的执行部件，其性能直接影响到整个系统的效率与稳定性。

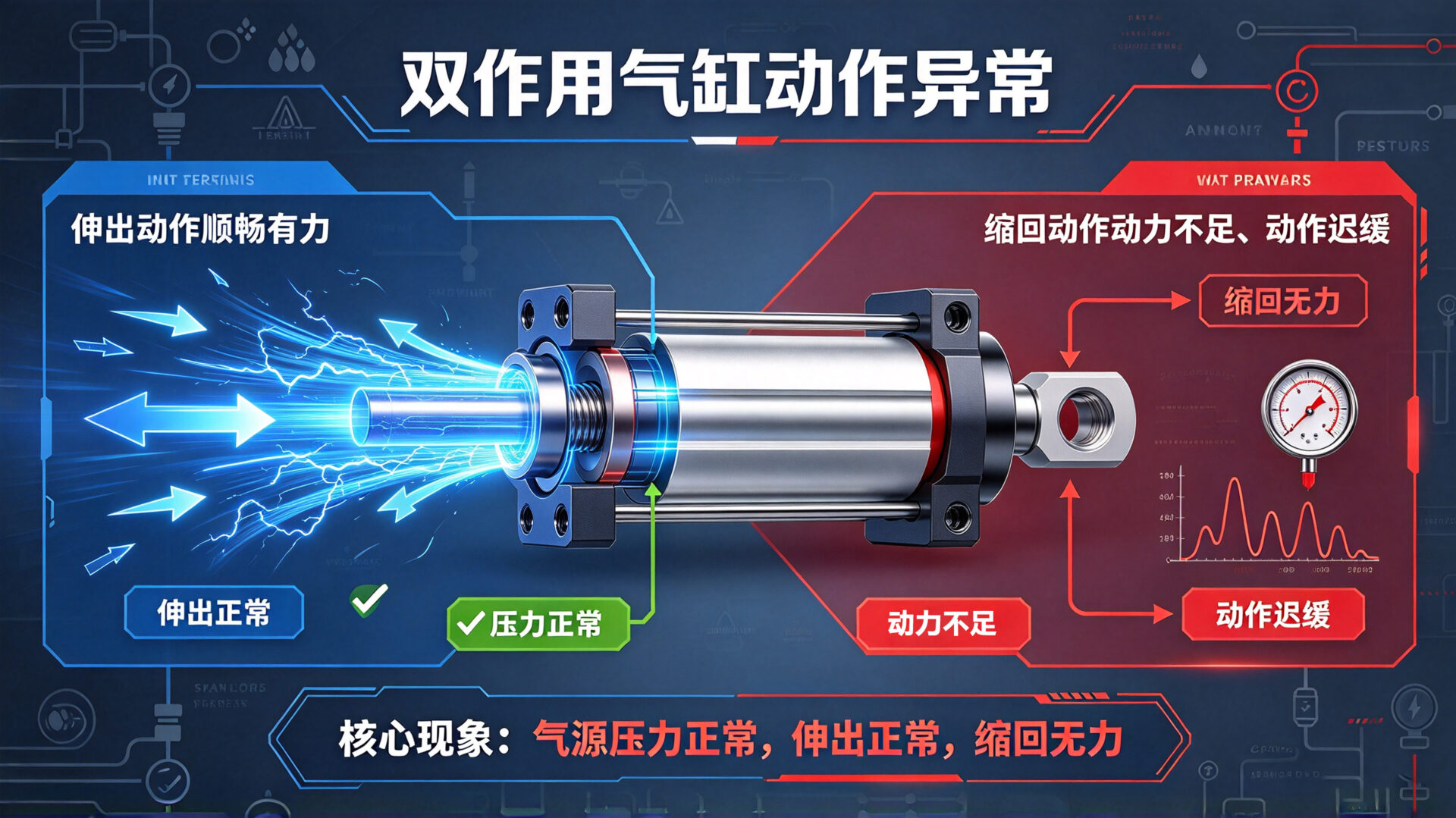

气缸伸出正常、缩回无力，且气源压力无异常，说明伸出侧气路、密封及负载配合无问题。

故障核心集中在缩回侧气路、气缸内部结构或负载反向阻力三类，以下按「快速排查→深度检修」的逻辑梳理原因及解决方法，可直接用于现场故障处理：

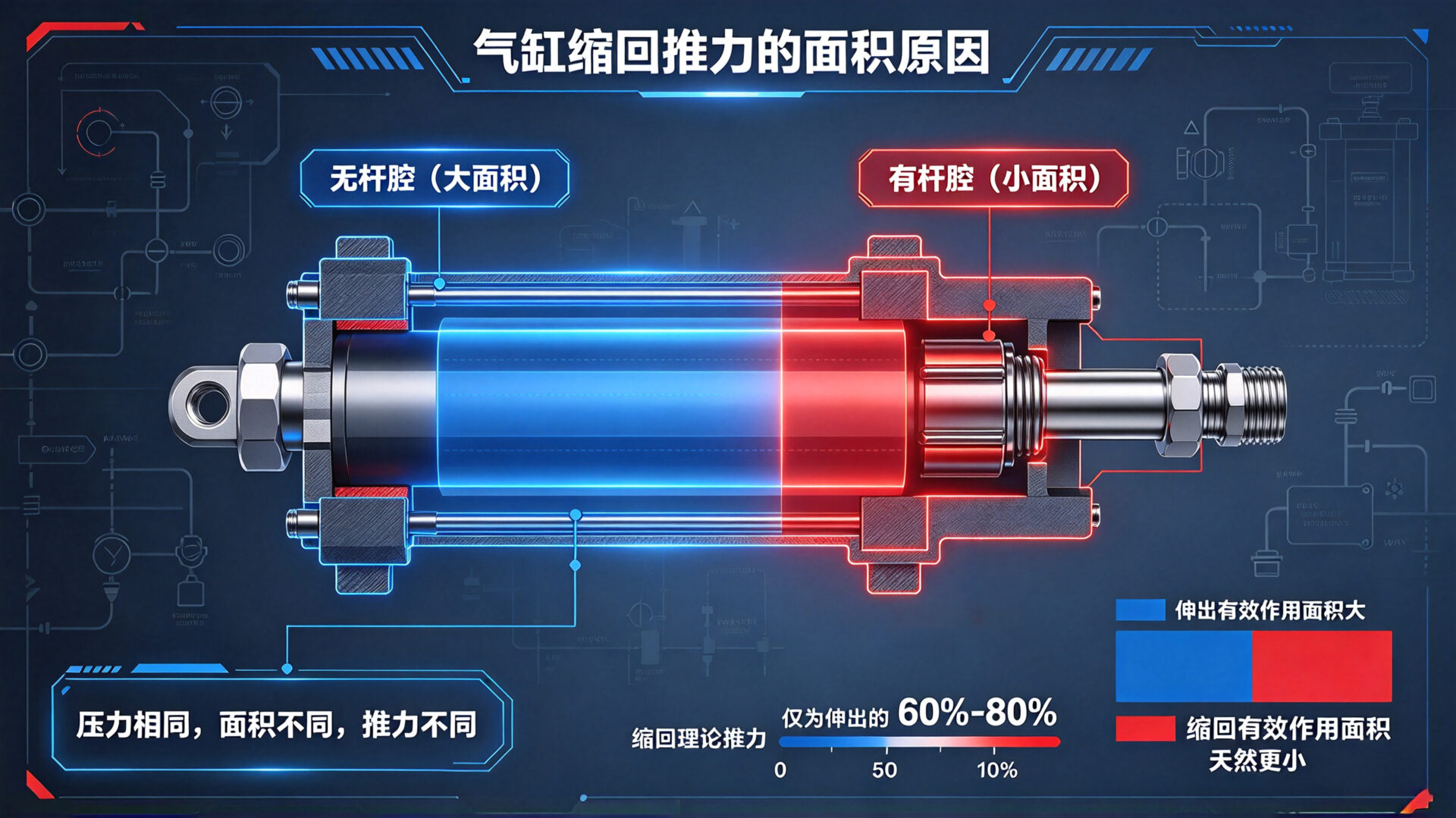

一、核心原理回顾

1.气缸伸出：压缩空气进入无杆腔（大腔），推力大（面积 = πD²/4）

2.气缸缩回：压缩空气进入有杆腔（小腔），推力小（面积 = π(D²−d²)/4，d 为活塞杆直径）

→ 缩回理论推力天然小于伸出推力（通常为 60%～80%）

所以，若负载设计不合理（如垂直安装未配平衡），本身就容易“缩回无力”。

---

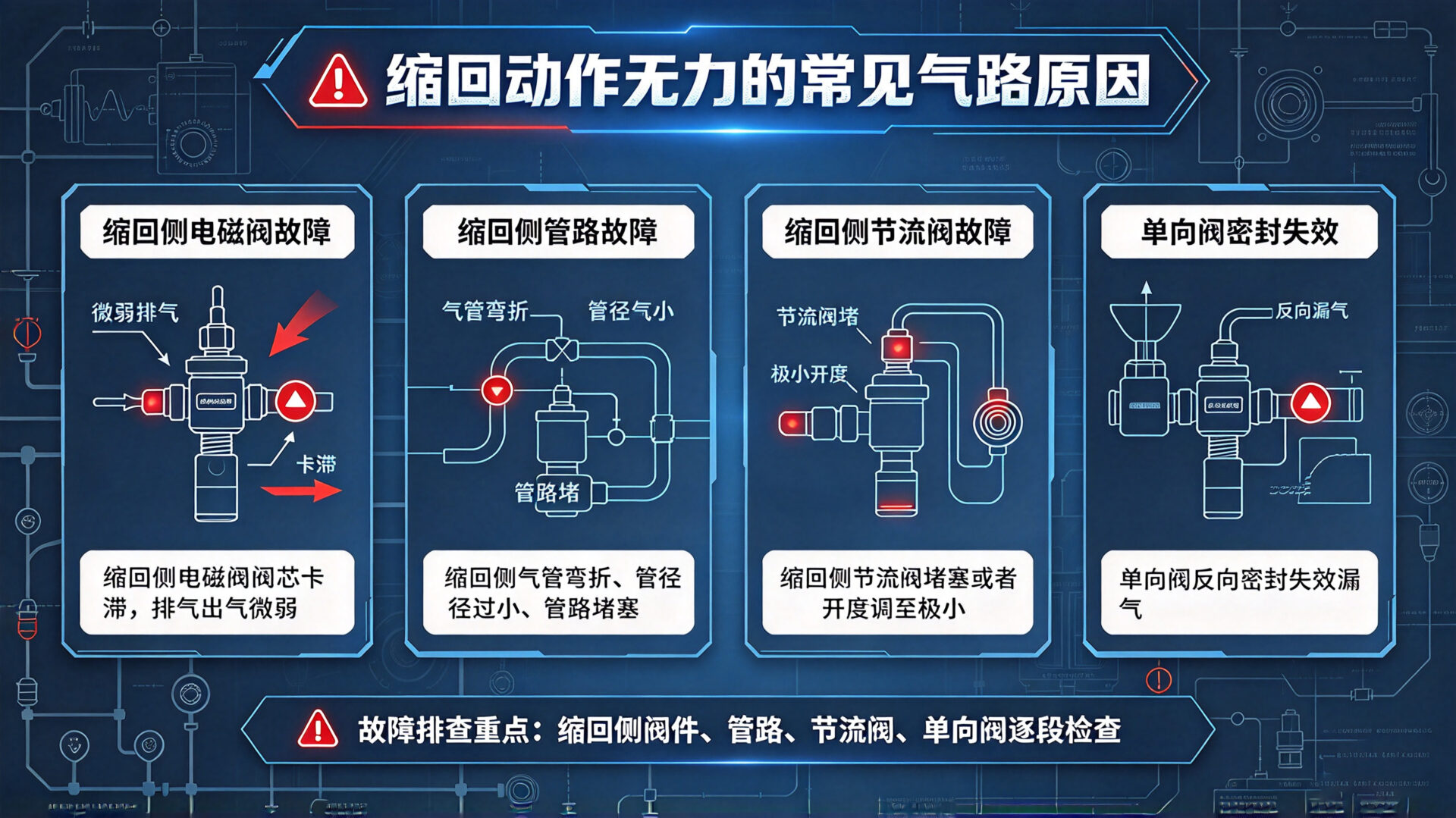

二、优先排查：缩回侧气路与控制元件故障（最常见）

故障原因	具体表现	排查方法	解决措施
缩回侧电磁阀换向不良/阀芯卡滞	电磁阀通电后，缩回侧排气口排气微弱；手动切换电磁阀后，缩回力度恢复	1.断电后手动拨动电磁阀阀芯，检查是否卡顿； 2.拆下缩回侧气管，观察电磁阀换向时出气量是否充足	1. 拆卸电磁阀，用压缩空气吹扫阀芯与阀腔； 2. 更换老化的电磁阀弹簧或密封件； 3. 严重卡滞直接更换电磁阀
缩回侧气管堵塞/管径过小	缩回时气管手感无明显气压；更换粗管径气管后症状缓解	1.检查缩回侧气管是否弯折、内壁是否积垢； 2.对比伸出/缩回侧气管管径，是否存在缩回侧管径偏小的情况	1. 更换无弯折、通畅的气管； 2. 确保缩回侧气管管径与伸出侧一致，满足流量需求
缩回侧节流阀调节不当/堵塞	节流阀调至最小开度；节流阀阀芯被油污堵塞	1.观察缩回侧节流阀旋钮位置，是否处于“关闭”或极小开度； 2.拆下节流阀，用煤油清洗阀芯与通孔	1. 将节流阀调至合适开度（建议半开状态）； 2. 清洗节流阀内部杂质，重装后测试
单向阀（若有）反向密封失效	缩回时单向阀漏气，无法建立有效背压	拆下单向阀，用压缩空气从反向吹气，检查是否漏气	更换单向阀密封件或直接更换单向阀

---

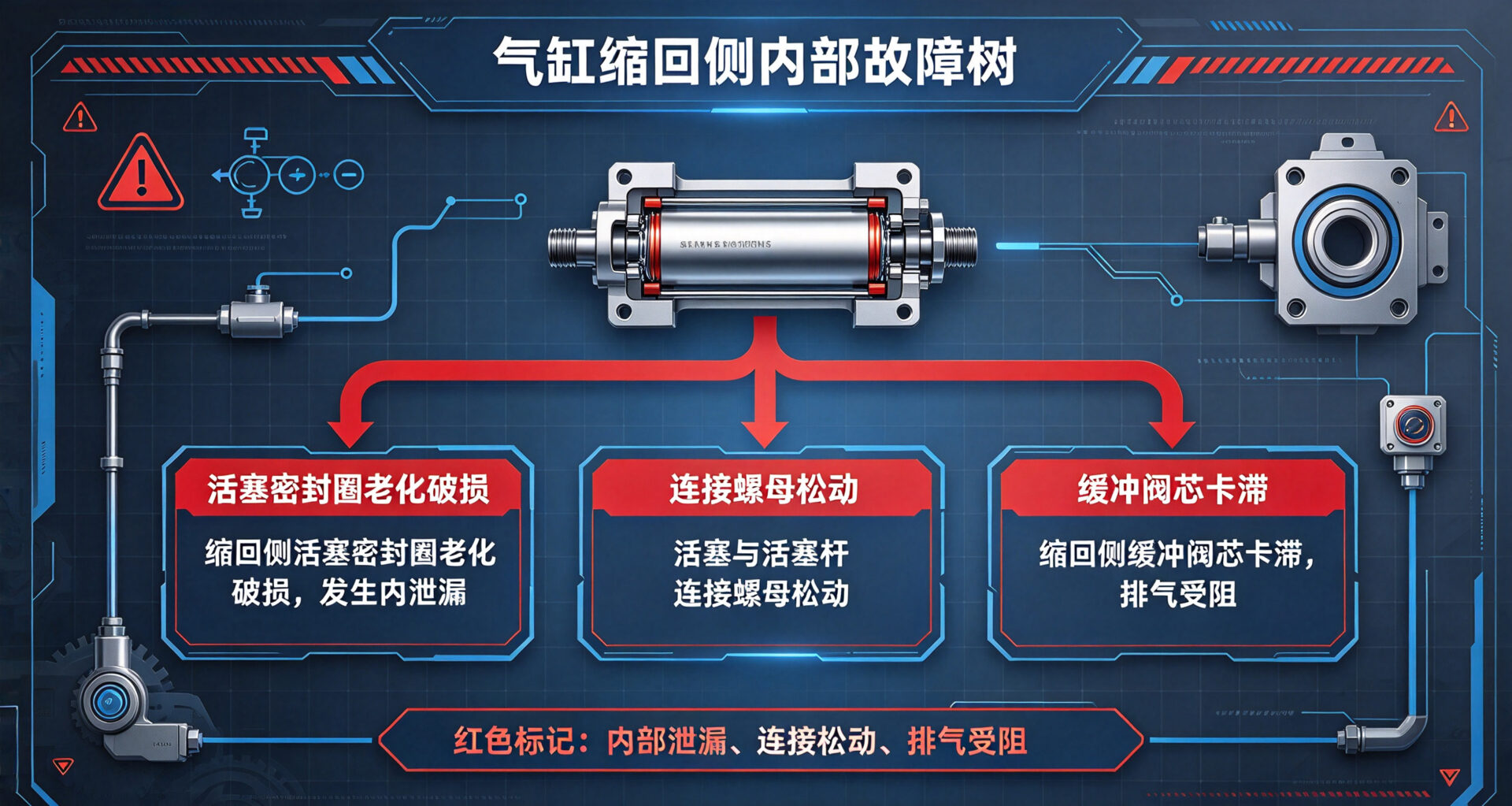

三、 核心检修：气缸内部结构故障（需拆缸）

伸出正常说明活塞杆侧（无杆腔/有杆腔，根据气缸类型）密封、活塞无严重磨损，故障多在缩回侧的密封或活塞结构：

▲ 1.缩回侧活塞密封圈老化/破损

• 原理：气缸缩回时，压缩空气推动活塞的一侧为有杆腔（多数标准气缸），若该侧密封圈磨损、开裂，会导致压缩空气泄漏，推力下降。
• 排查：拆缸后观察活塞密封圈是否变形、缺角，缸筒内壁是否有划痕（划痕会加速密封磨损）。
• 解决：更换同规格的活塞密封圈（建议选氟橡胶材质，耐磨损）；若缸筒内壁划伤严重，需更换气缸。

▲ 2.活塞与活塞杆连接松动/脱落

• 原理：活塞与活塞杆通过螺母紧固，若螺母松动，缩回时动力无法有效传递，导致活塞杆“空动”无力。
• 排查：拆缸后检查活塞螺母是否松动，活塞杆螺纹是否滑丝。
• 解决：重新拧紧活塞螺母，并加装防松垫片；螺纹滑丝需更换活塞杆或活塞。

▲ 3.缩回侧缓冲装置卡滞（带缓冲气缸）

• 原理：部分气缸缩回侧设有缓冲阀/缓冲密封圈，若缓冲阀芯卡滞在“缓冲”位置，会导致缩回时排气不畅，阻力增大。
• 排查：手动调节缩回侧缓冲阀旋钮，检查是否卡顿；拆缸后观察缓冲密封圈是否变形。
• 解决：清洗缓冲阀芯与阀座；更换变形的缓冲密封圈；将缓冲阀调至合理位置。

---

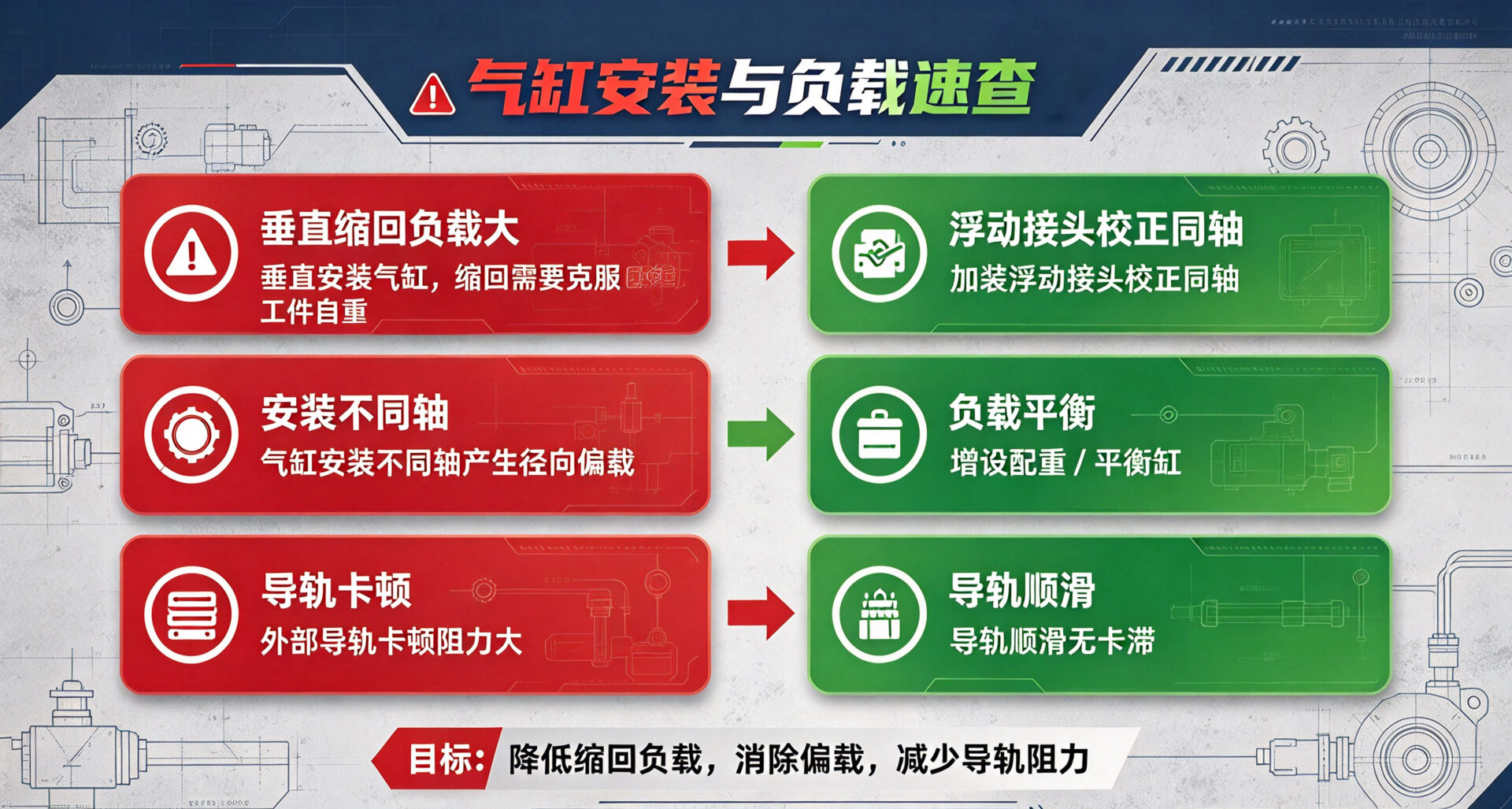

四、容易忽略：负载与安装配合问题

▲ 1.缩回方向负载阻力过大

• 表现：气缸伸出时负载方向与推力一致，缩回时负载反向（如垂直安装的气缸，缩回时需克服工件重力+摩擦力）。
• 排查：断开气缸与负载的连接，空载测试气缸缩回是否有力；检查负载导轨是否卡顿、润滑不足。
• 解决：给导轨加注润滑脂；调整负载安装位置，减小反向阻力；必要时加装平衡缸或配重块。

▲ 2.气缸安装同轴度偏差过大

• 原理：气缸活塞杆与负载导轨不同轴，缩回时产生额外径向力，导致活塞运动受阻。
• 排查：观察气缸缩回时活塞杆是否有弯曲、抖动现象；检查气缸安装支架是否松动。
• 解决：重新校正气缸与负载的同轴度；紧固安装支架；加装浮动接头，抵消径向偏差。

---

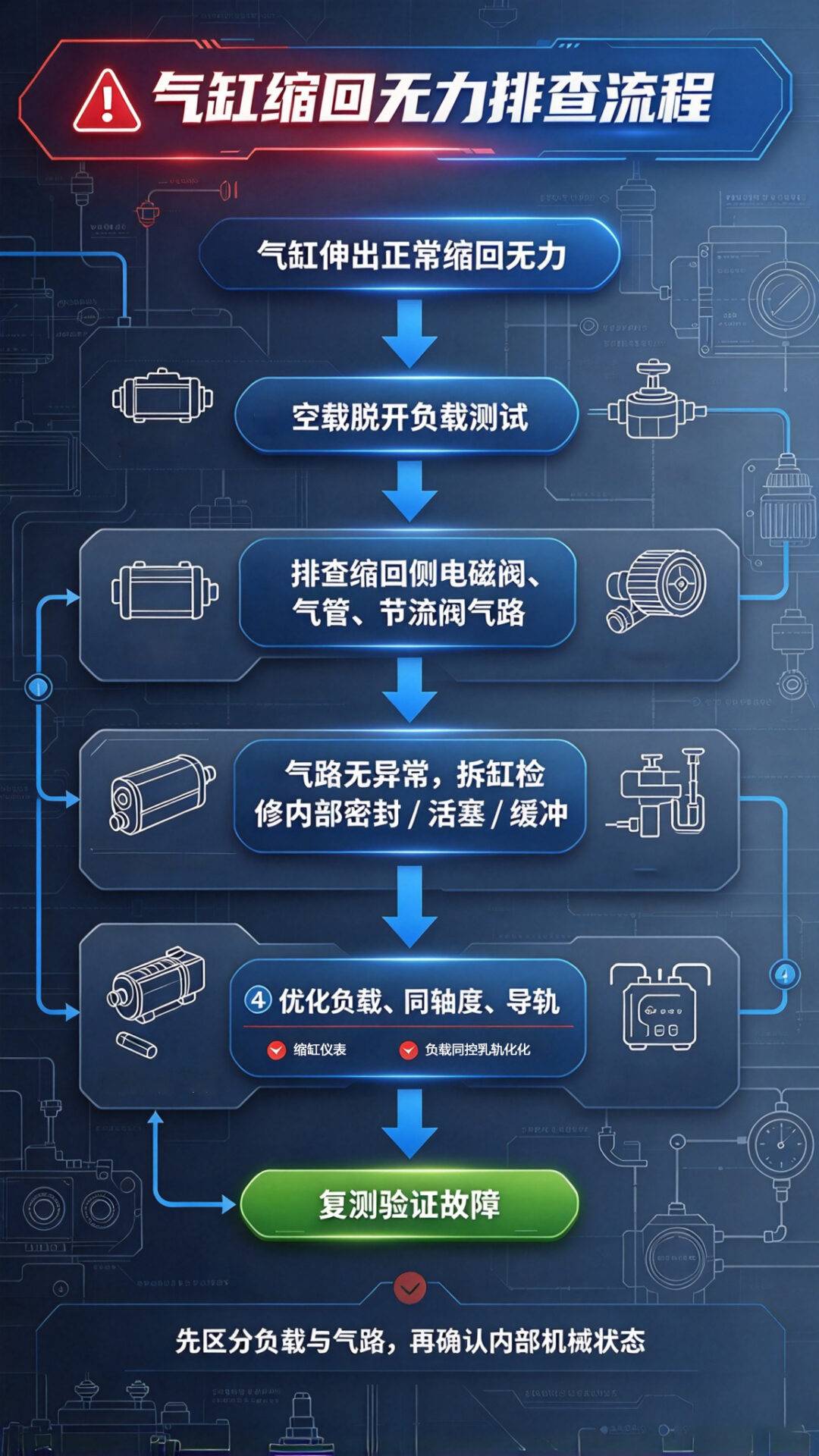

五、 故障排查流程（现场实操步骤）

1.空载测试：断开气缸与负载，单独给气缸通气，若缩回有力→故障在负载/安装；若仍无力→故障在气路/气缸内部。

2.气路排查：依次检查缩回侧电磁阀、节流阀、气管，手动切换电磁阀验证换向是否正常。

3.拆缸检修：气路无问题时，拆缸检查活塞密封圈、缓冲装置、活塞连接情况。

4.负载优化：调整安装同轴度，润滑导轨，减小反向阻力。

---

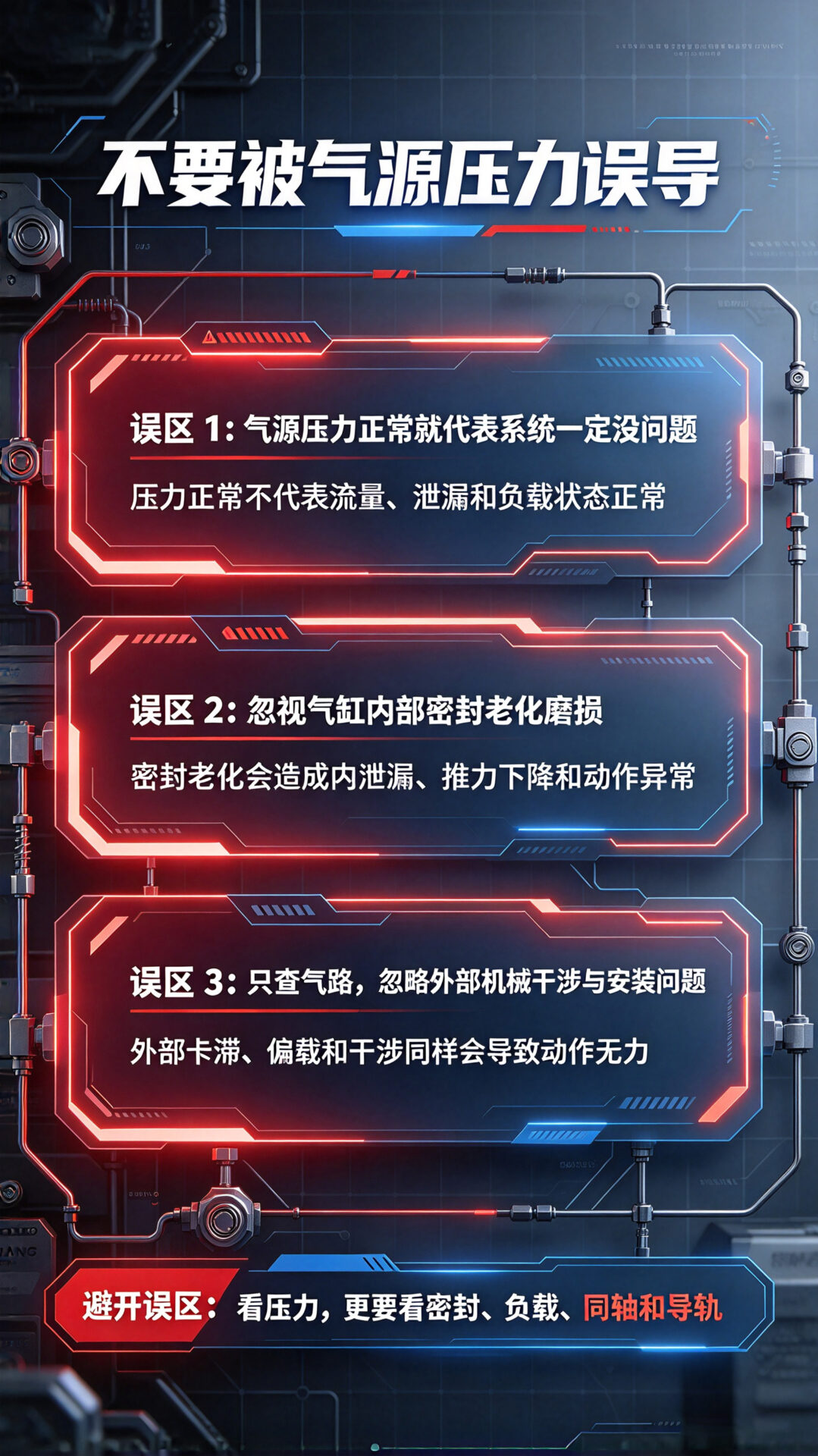

六、常见误区与注意事项

◆ 误区一：气源压力正常就一定没问题

虽然气源压力是气缸正常工作的基础，但压力波动、气路不畅等仍可能影响性能。

◆ 误区二：忽略内部磨损与老化

气缸的寿命与内部部件的磨损密切相关，定期维护和检查是防止故障的重要手段。

◆ 误区三：不检查外部因素

气缸的回程无力可能与外部机械干涉、安装不稳或外部环境因素有关，需全面排查。

标准执行规范

气缸活塞杆伸出正常但缩回无力，虽然气源压力没问题，但依然需要从多个方面进行排查和维护。

从气源、内部结构、密封件到安装固定，每一个环节都可能影响气缸的性能。

只有全面、细致地检查，才能找到真正的问题根源，确保设备稳定运行。
